Otočný stĺpový žeriav OVS Classic

Otočný stĺpový žeriav OVS Classic je šikovné zdvíhacie zariadenie s vlastnou stĺpovou konštrukciou, ľahkým hliníkovým výložníkovým ramenom s ručným otáčaním a pojazdom a elektrickým zdvihom.

Vďaka nízkej hmotnosti hliníkového výložníka je možné výložník ľahko otočiť. Je vhodný na manipuláciu s bremenami, ktoré sú krehké, hodnotné a je vyžadované ich presné polohovanie.

Využitie:

Otočný stĺpový žeriav OVS Classic je univerzálne zdvíhacie, ktoré sa inštaluje na betónovú podlahu haly uživateľa chemickými kotvami. Zariadenie je vhodné pre dopravu materiálov po výložníkovej trase. Toto zariadenie je možné realizovať v odstupňovaných rozsahoch dĺžok výložníka od 3000 mm do 6000 mm.

Benefity:

  • ľahká manipulácia
  • vysoká spoľahlivosť
  • zaručene bezpečný
  • ručné vedenie zaveseného nástroja v osi „x“
Základné technické údaje :
Nosnosti1000 kg
Rýchlosť zdvihu7,1/1,2 m/min (1000 kg)
Rýchlosť pojazdu el. kladkostrojaručný postrk
Rýchlosť otáčania výložníkaručný postrk
Napájanie zariadenia3 PE (PEN) 50 Hz 400V / TN-C

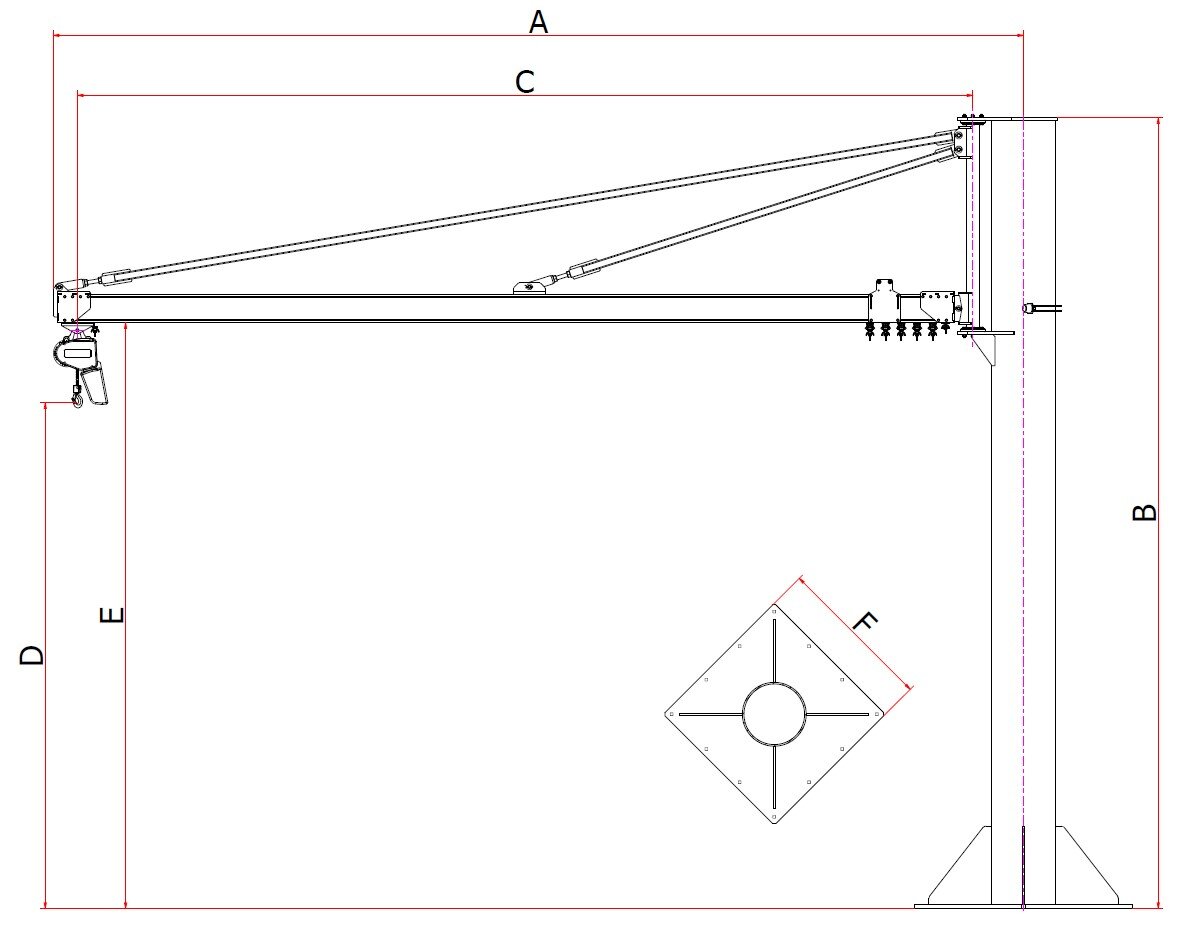

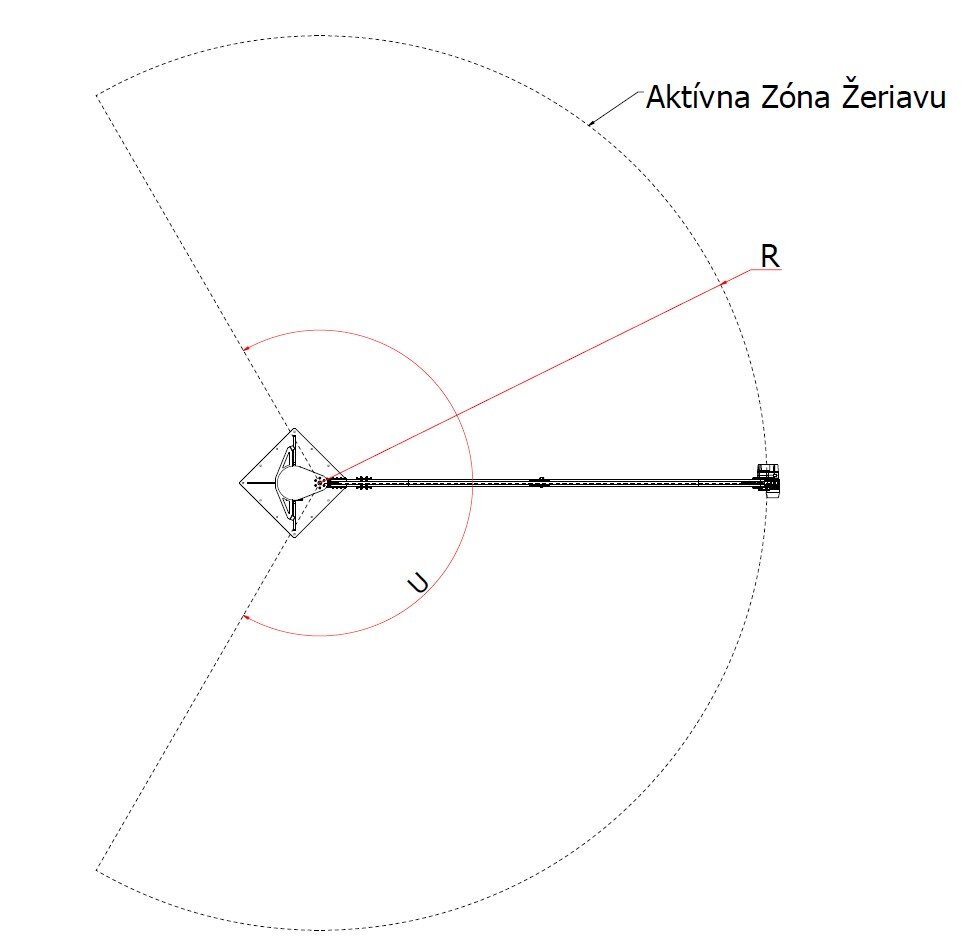

Informačná tabuľka - Konštrukčné prevedenie žeriava A
TYP OVS ClassicElektrický kladkostroj (kg)NOSNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)R (mm)U (°)
OVS Classic 1000/3,0EQ010IS100035505000295026453220□ 12502950240
OVS Classic 1000/3,5EQ010IS100040505000345026453220□ 12503450240
OVS Classic 1000/4,0EQ010IS100045505000395026453220□ 12503950240
OVS Classic 1000/4,5EQ010IS100050505000445026453220□ 12504450240

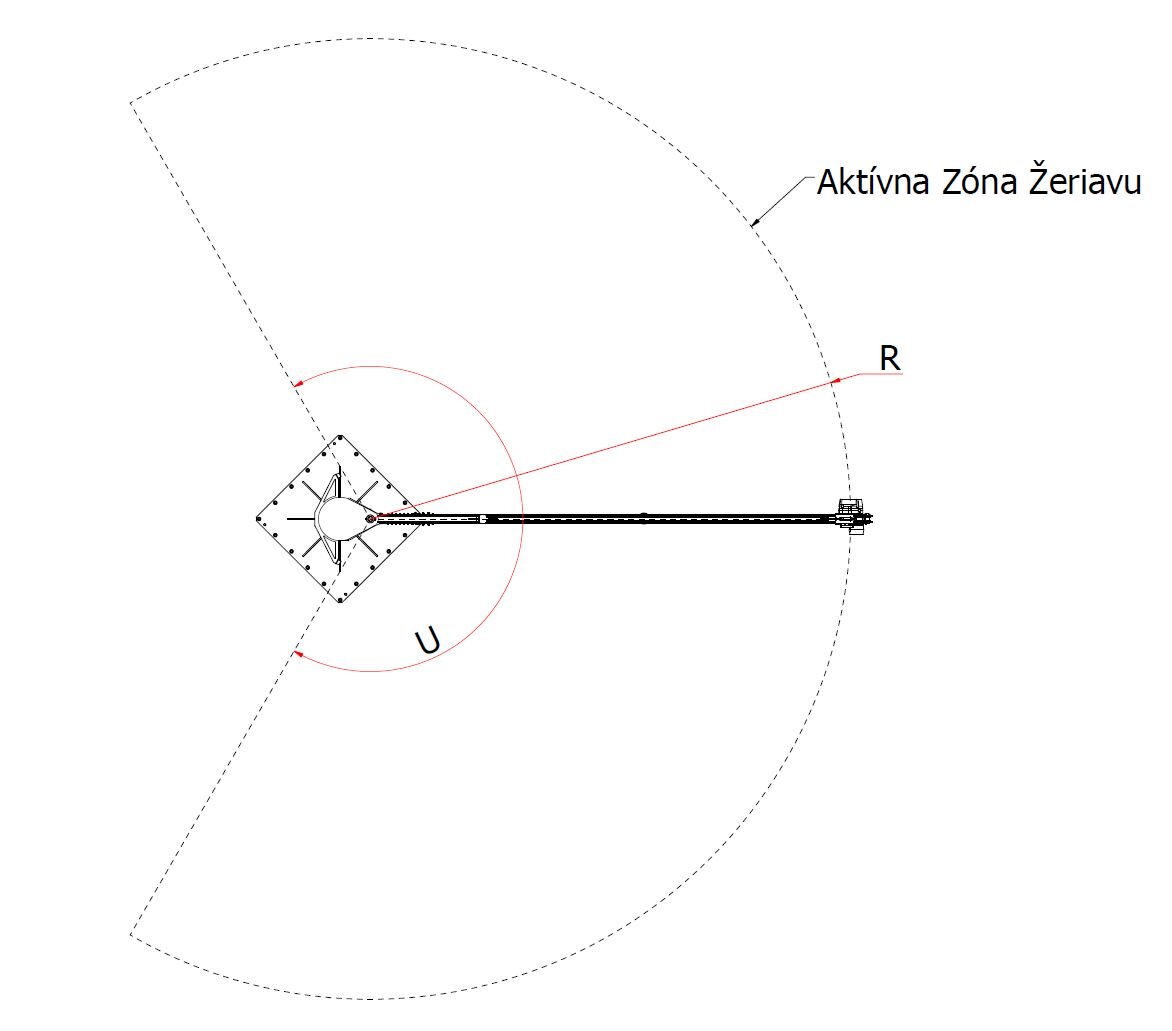

Informačná tabuľka - Konštrukčné prevedenie žeriava B
TYP OVS ClassicElektrický kladkostroj (kg)NOSNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)R (mm)U (°)
OVS Classic 1000/5,0EQ010IS100055505000495026453220□ 15004950240
OVS Classic 1000/5,5EQ010IS100060505000545026453220□ 15005450240
OVS Classic 1000/6,0EQ010IS100065505000595026453220□ 15005950240

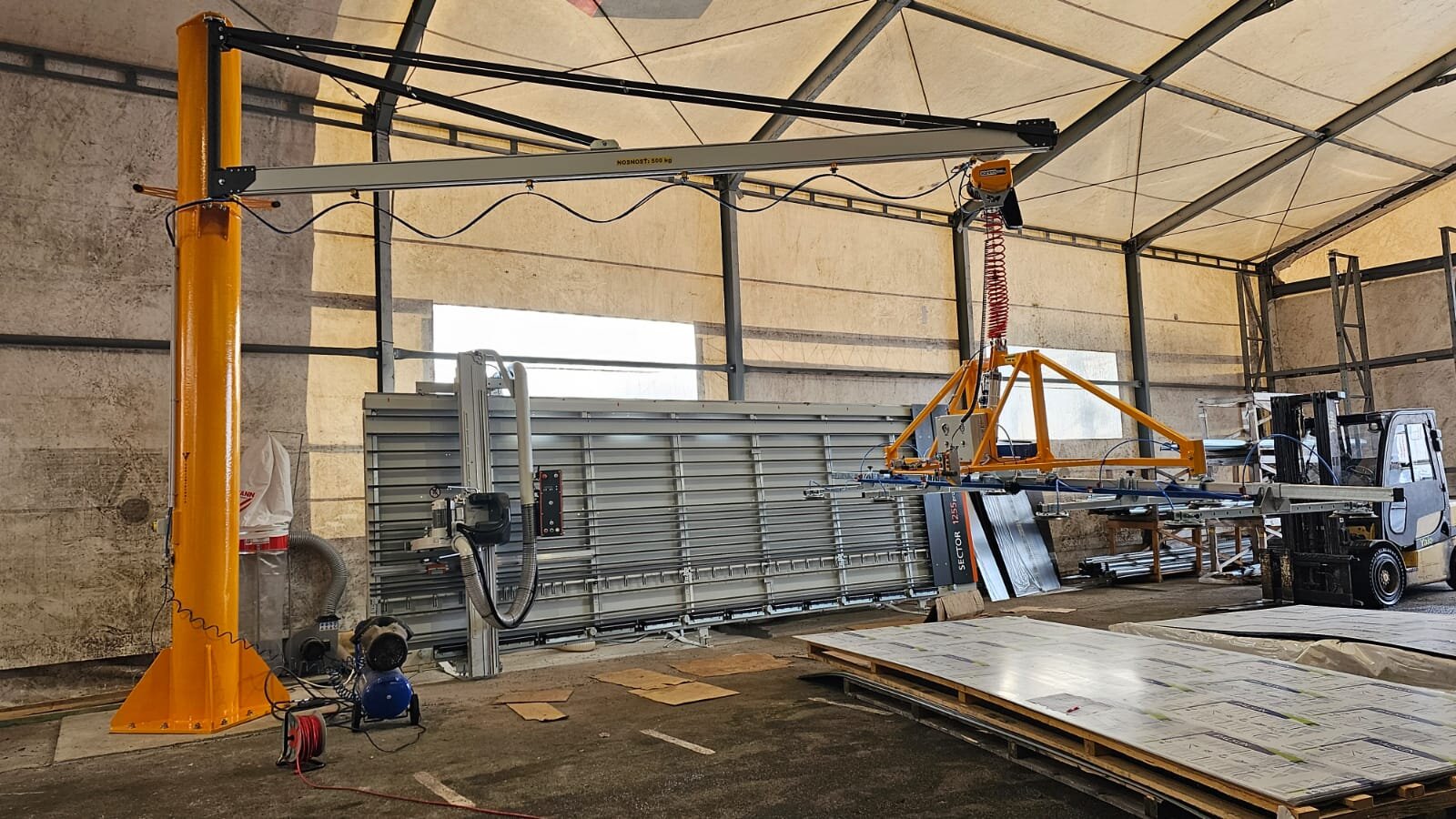

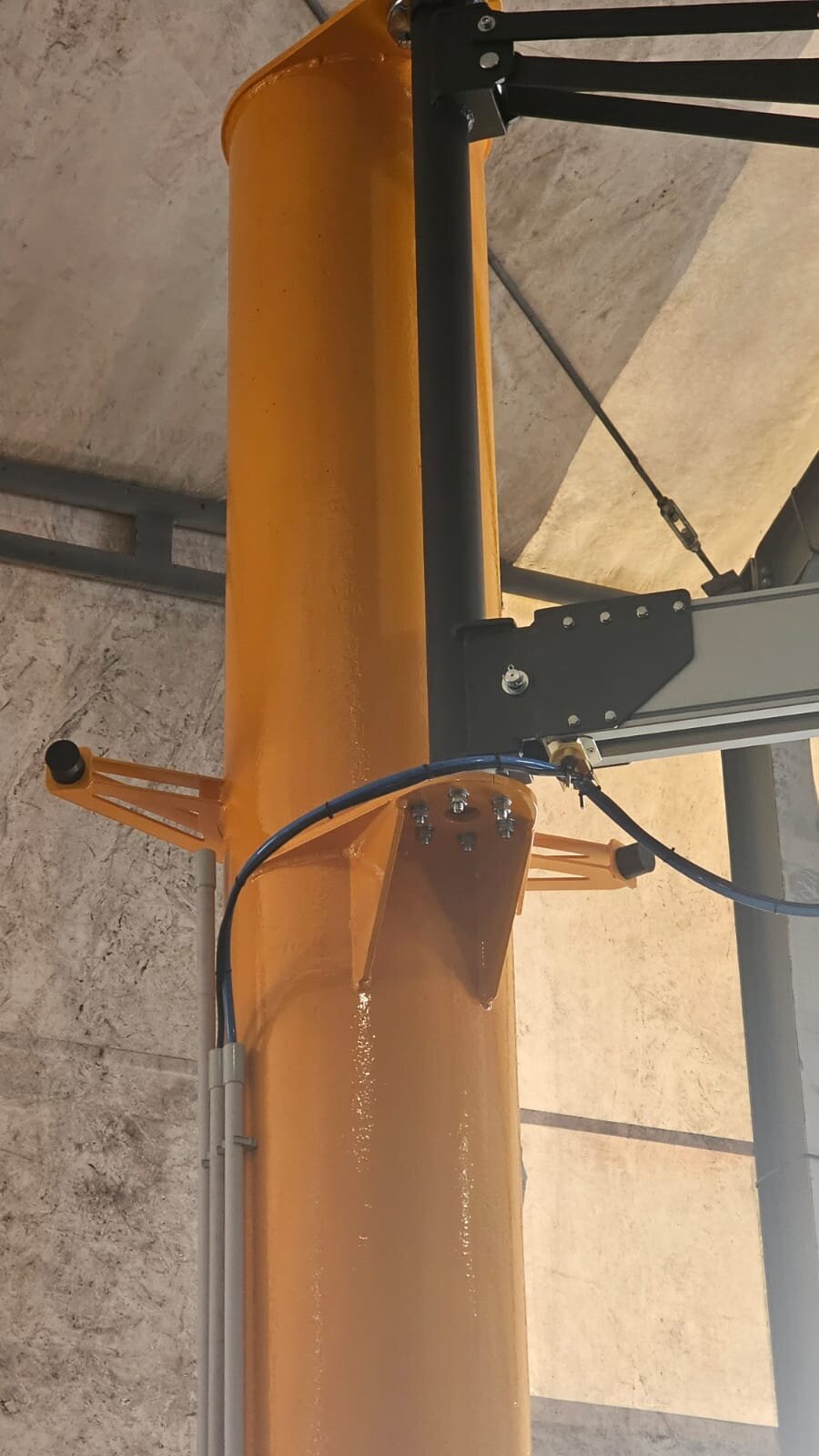

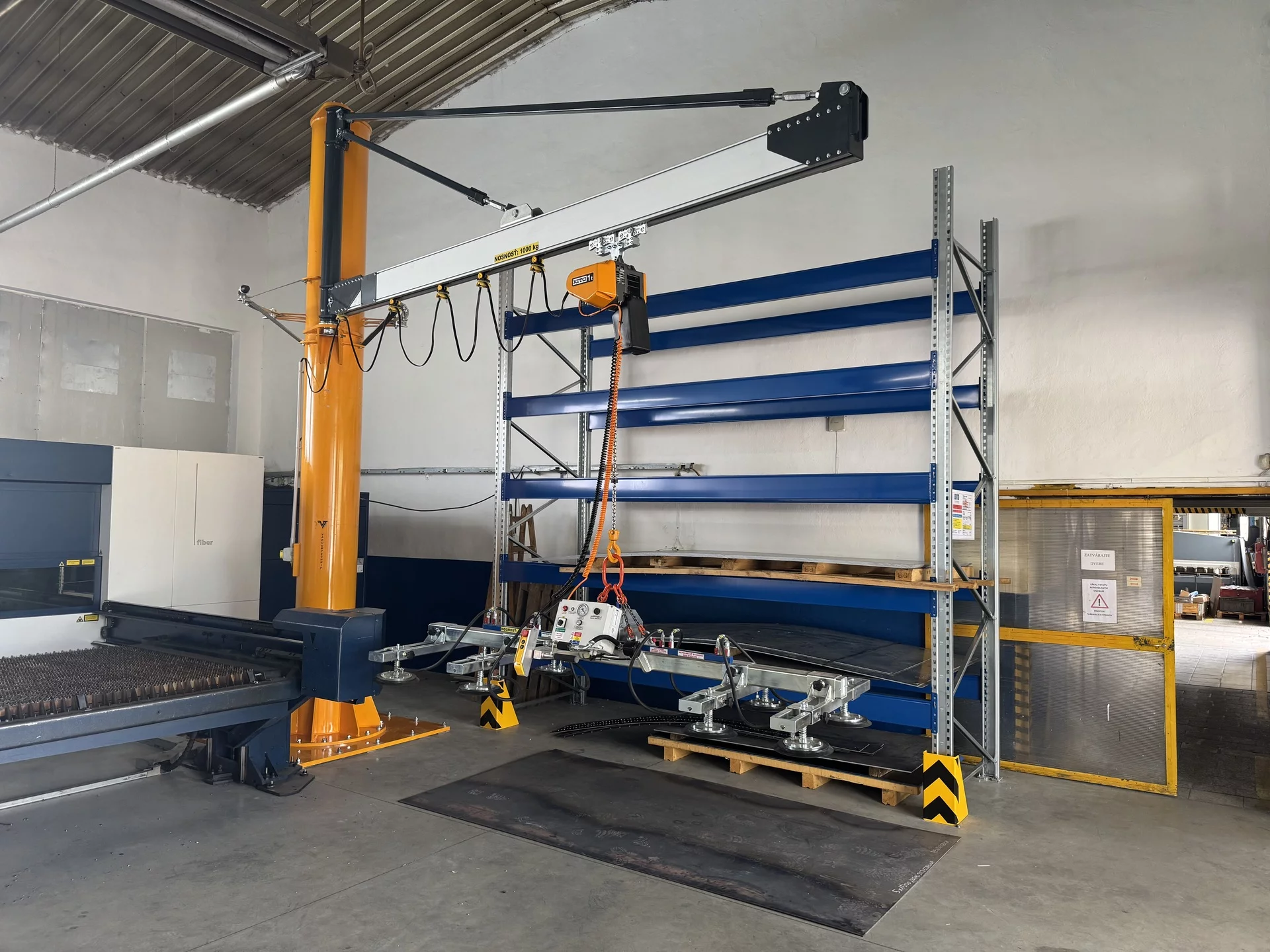

Fotogaléria

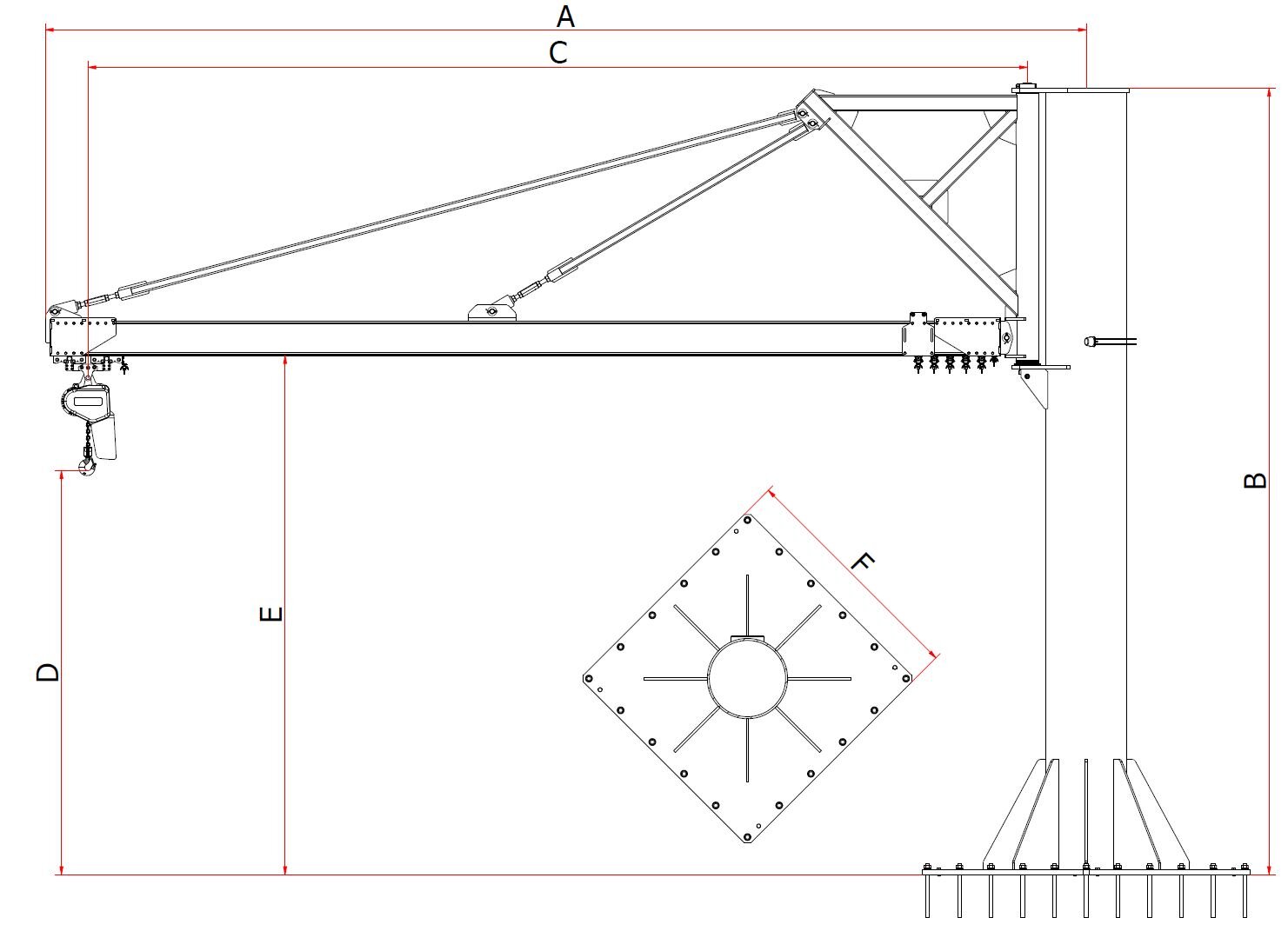

3D modely výkresy

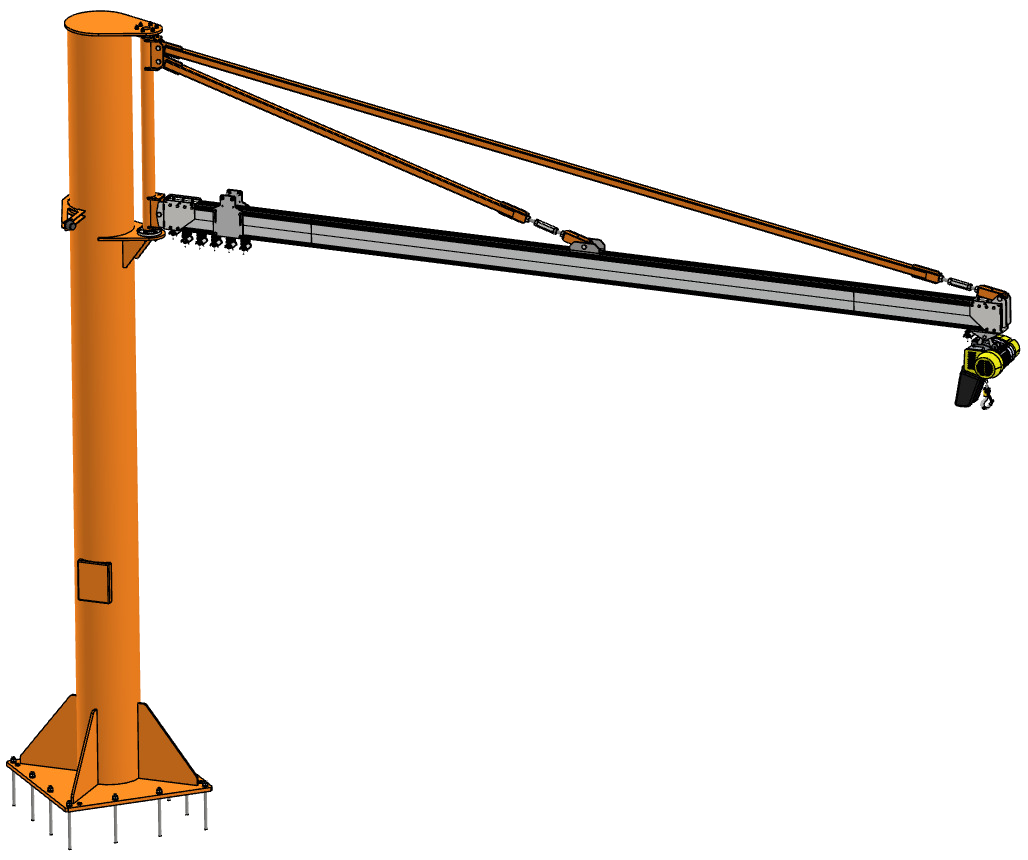

Konštrukčné prevedenie žeriava A

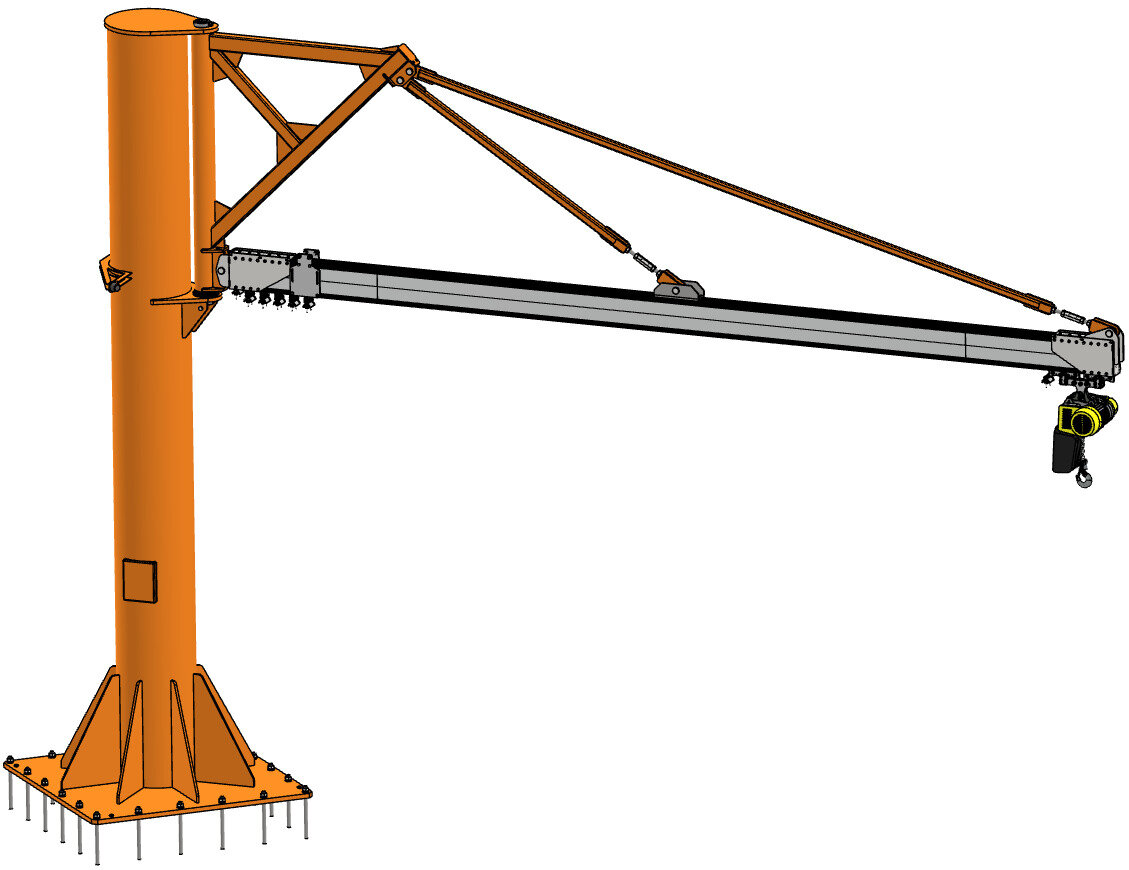

Konštrukčné prevedenie žeriava B
