Otočný stĺpový žeriav OVS Classic

Otočný stĺpový žeriav OVS Classic je šikovné zdvíhacie zariadenie s vlastnou stĺpovou konštrukciou, ľahkým hliníkovým výložníkovým ramenom s ručným otáčaním a pojazdom a elektrickým zdvihom.

Vďaka nízkej hmotnosti hliníkového výložníka je možné výložník ľahko otočiť. Je vhodný na manipuláciu s bremenami, ktoré sú krehké, hodnotné a je vyžadované ich presné polohovanie.

Využitie:

Otočný stĺpový žeriav OVS Classic je univerzálne zdvíhacie, ktoré sa inštaluje na betónovú podlahu haly uživateľa chemickými kotvami. Zariadenie je vhodné pre dopravu materiálov po výložníkovej trase. Toto zariadenie je možné realizovať v odstupňovaných rozsahoch dĺžok výložníka od 2000 mm do 6000 mm.

Benefity:

  • ľahká manipulácia
  • vysoká spoľahlivosť
  • zaručene bezpečný
  • ručné vedenie zaveseného nástroja v osi „x“
Základné technické údaje :
Nosnosti500 kg
Rýchlosť zdvihu7,6/1,3 m/min (500 kg)
Rýchlosť pojazdu el. kladkostrojaručný postrk
Rýchlosť otáčania výložníkaručný postrk
Napájanie zariadenia3 PE (PEN) 50 Hz 400V / TN-C

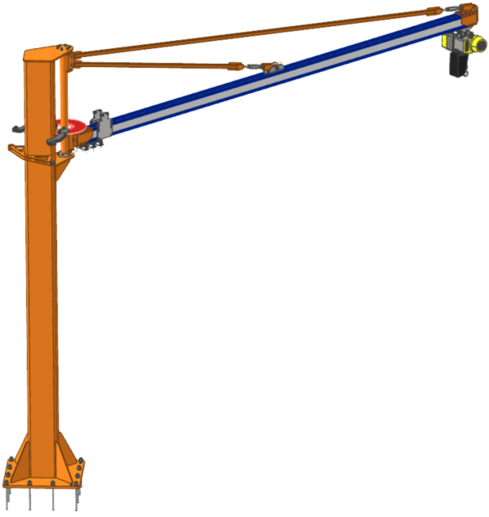

Konštrukčné prevedenie žeriava A

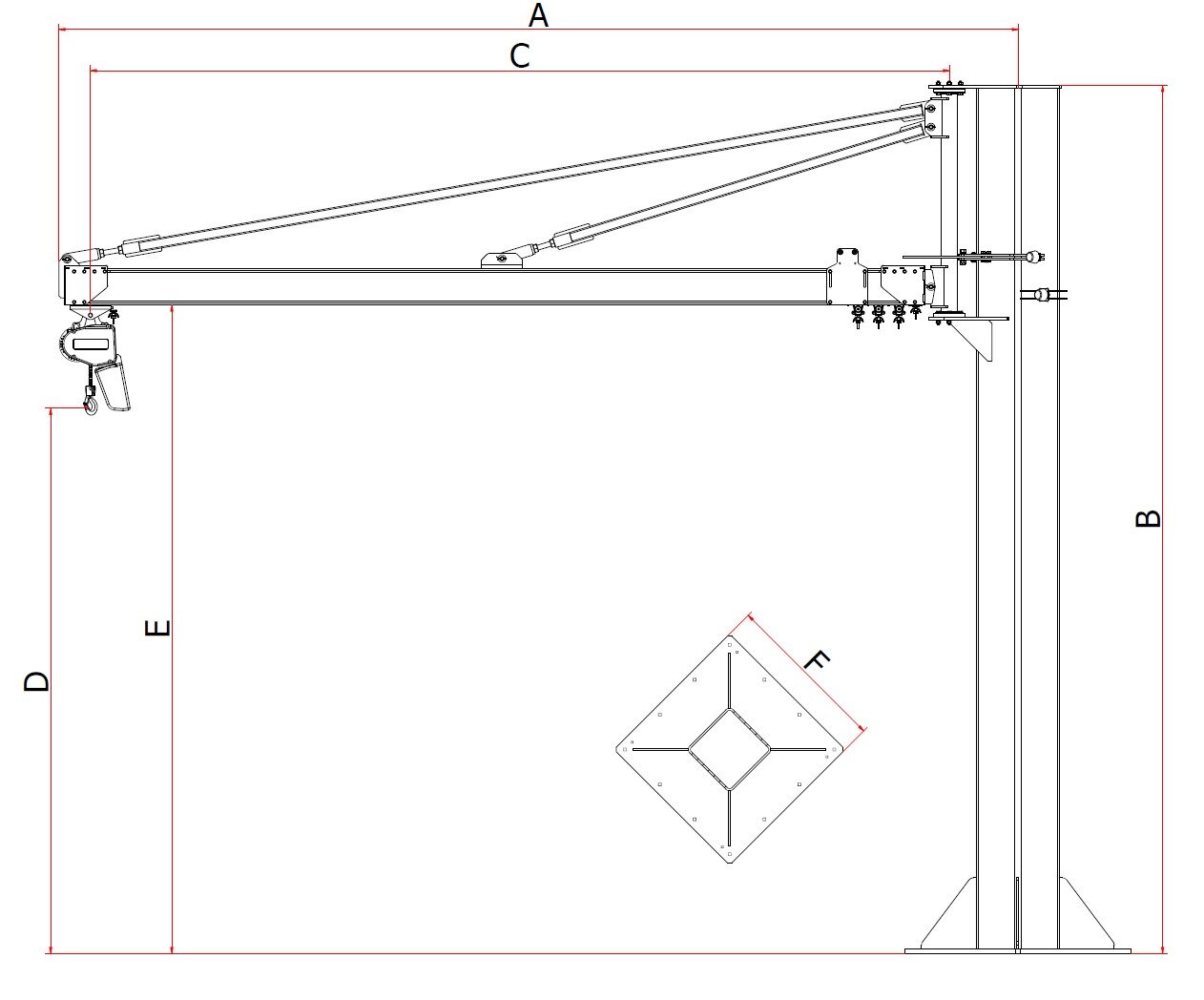

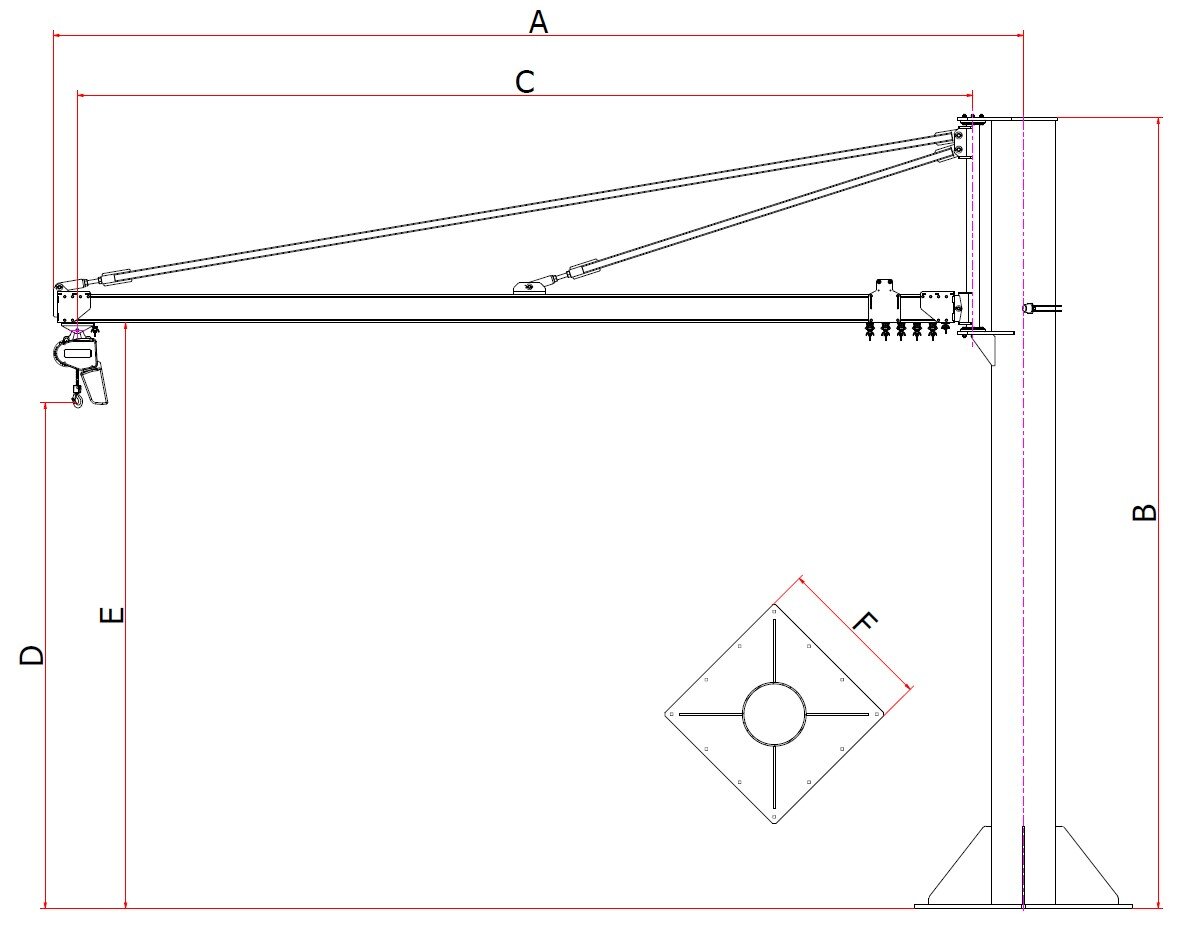

TYP OVS ClassicElektrický kladkostroj (kg)NOSNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)R (mm)U (°)
OVS Classic 500/2,0EQ005IS500200045001700310535707001700270
OVS Classic 500/2,5EQ005IS500250045002200310535707002200270
OVS Classic 500/3,0EQ005IS500300045002700310535707002700270
OVS Classic 500/3,5EQ005IS500350045003200288533508003200270
OVS Classic 500/4,0EQ005IS500400045003700288533508003700270
OVS Classic 500/4,5EQ005IS500450045004200288533508004200270

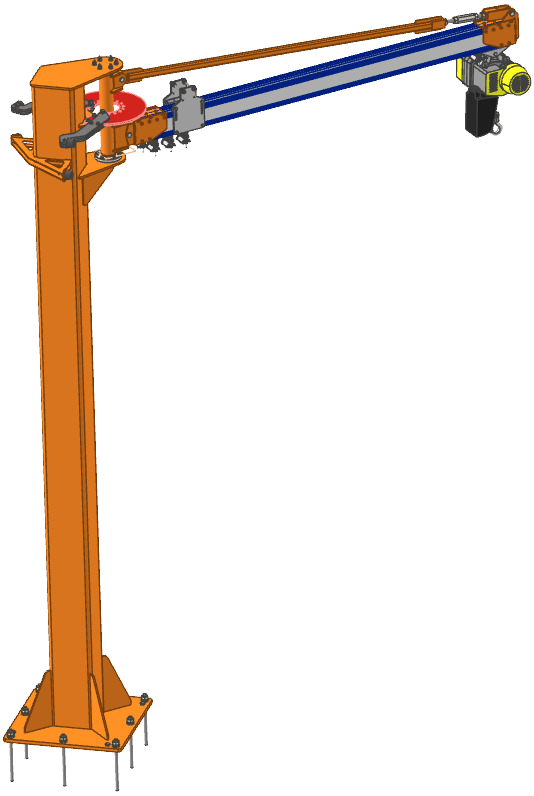

Konštrukčné prevedenie žeriava B
TYP OVS ClassicElektrický kladkostroj (kg)NOSNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)F (mm)R (mm)U (°)
OVS Classic 500/5,0EQ005IS5005000450047002655312010004700240
OVS Classic 500/5,5EQ005IS5005500450052002655312010005200240
OVS Classic 500/6,0EQ005IS5006000450057002655312010005700240

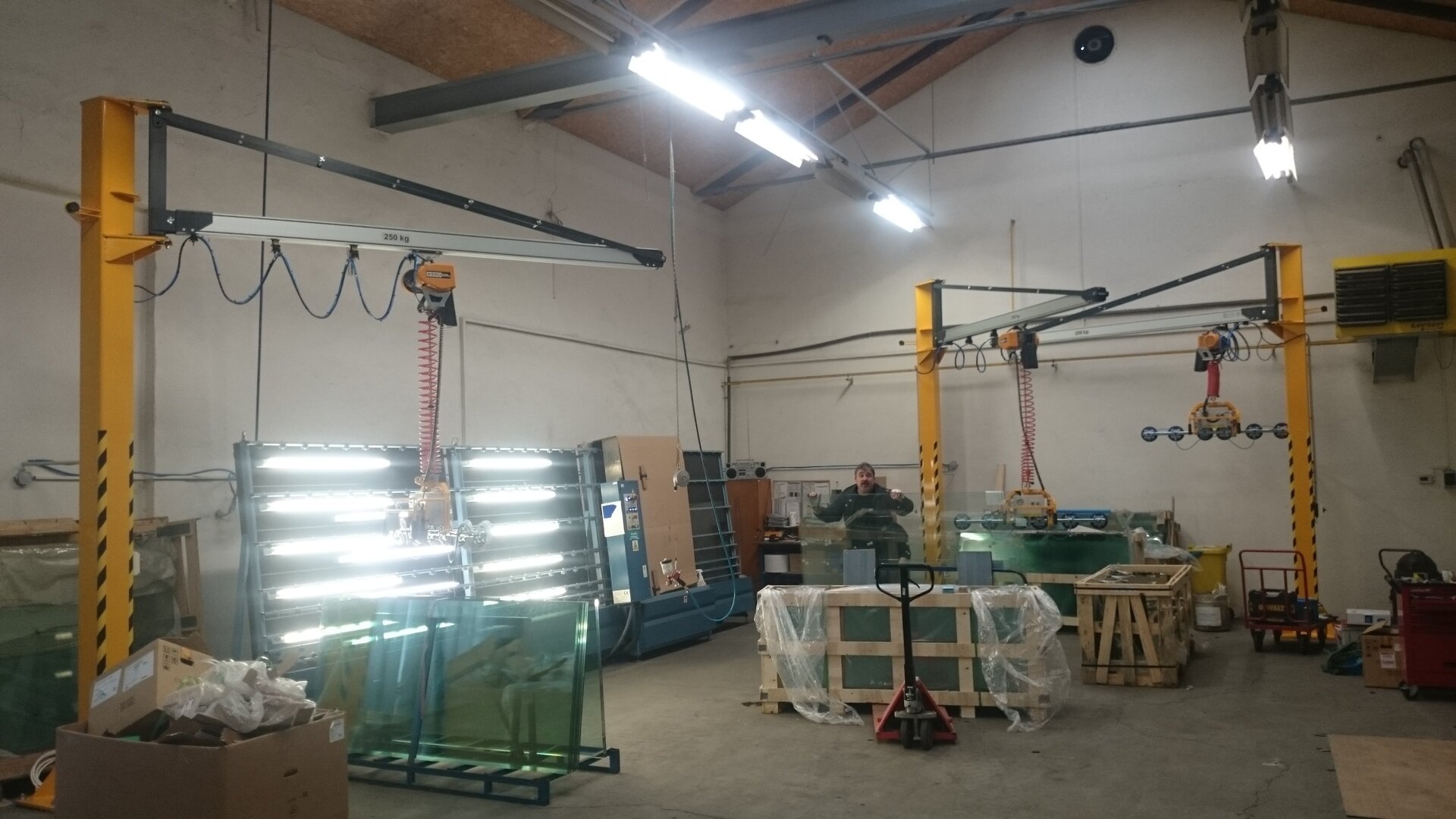

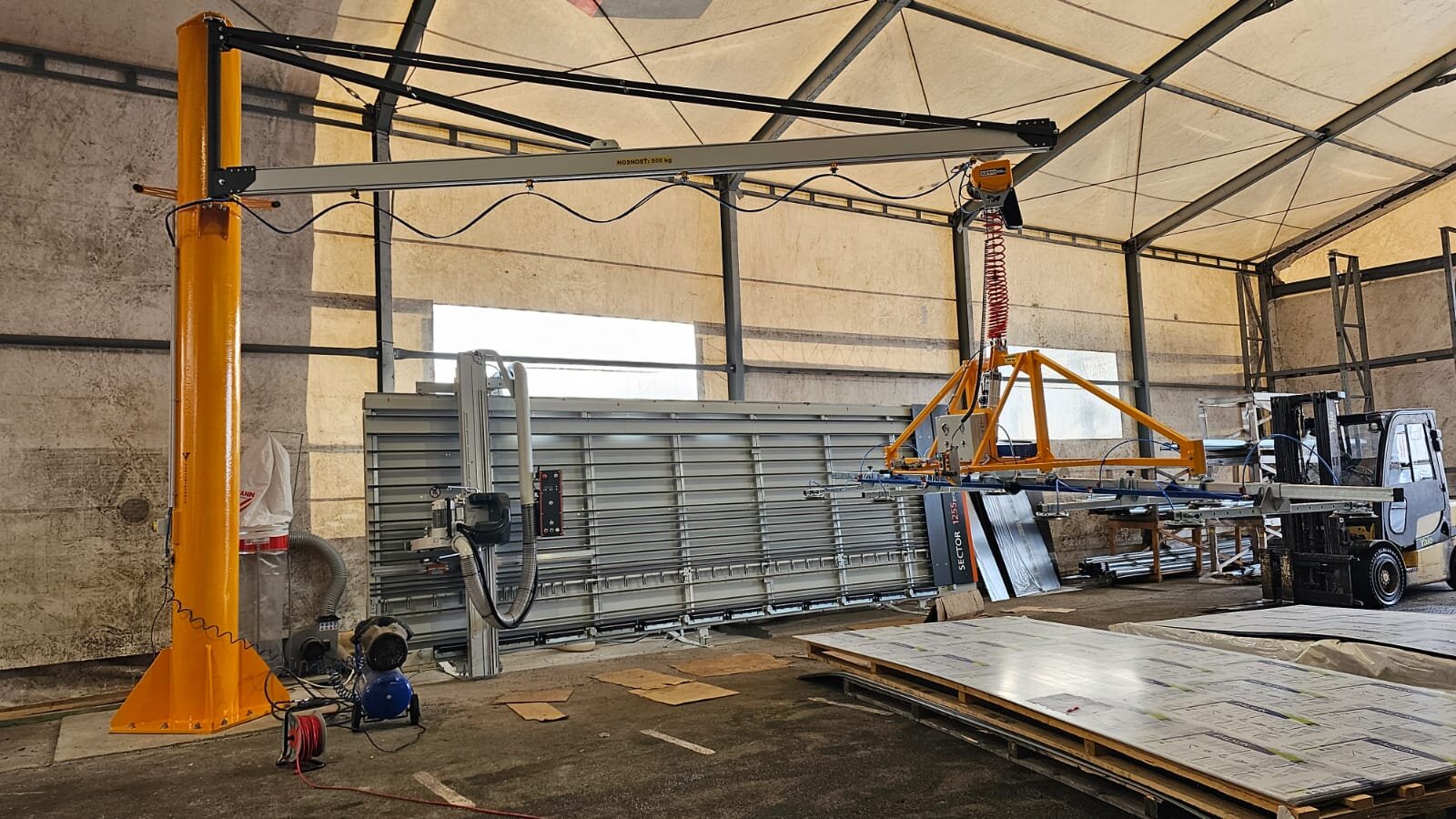

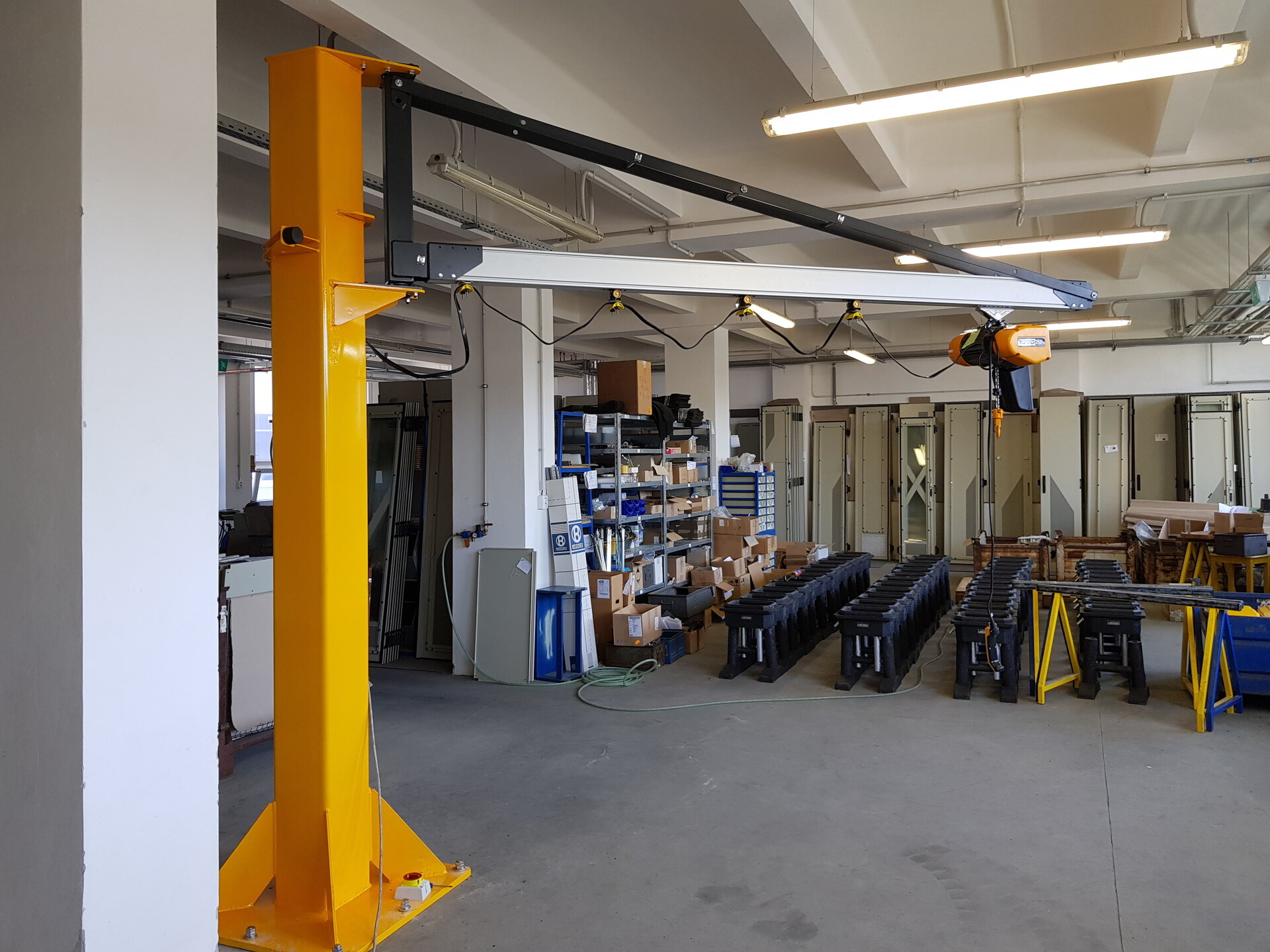

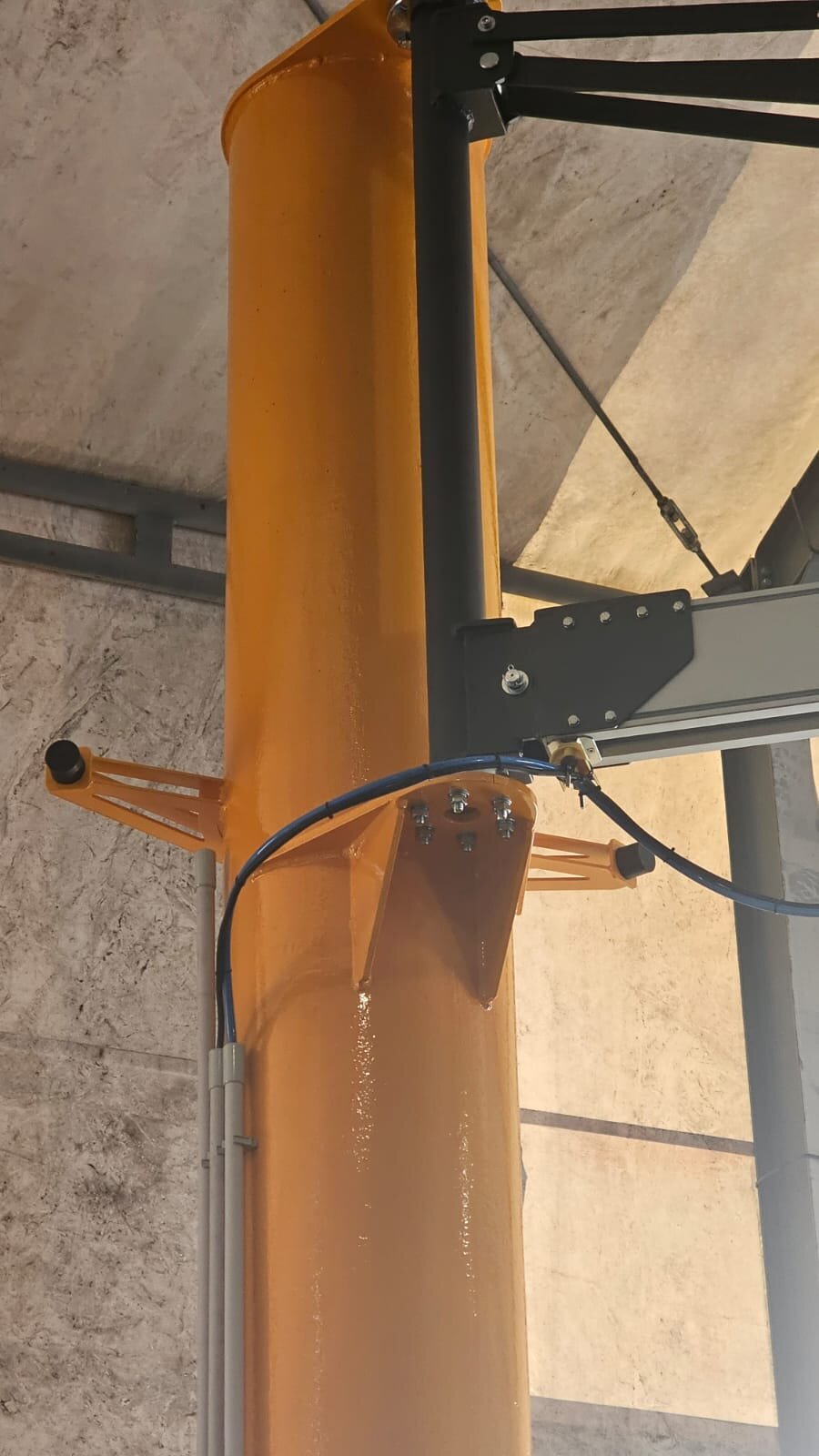

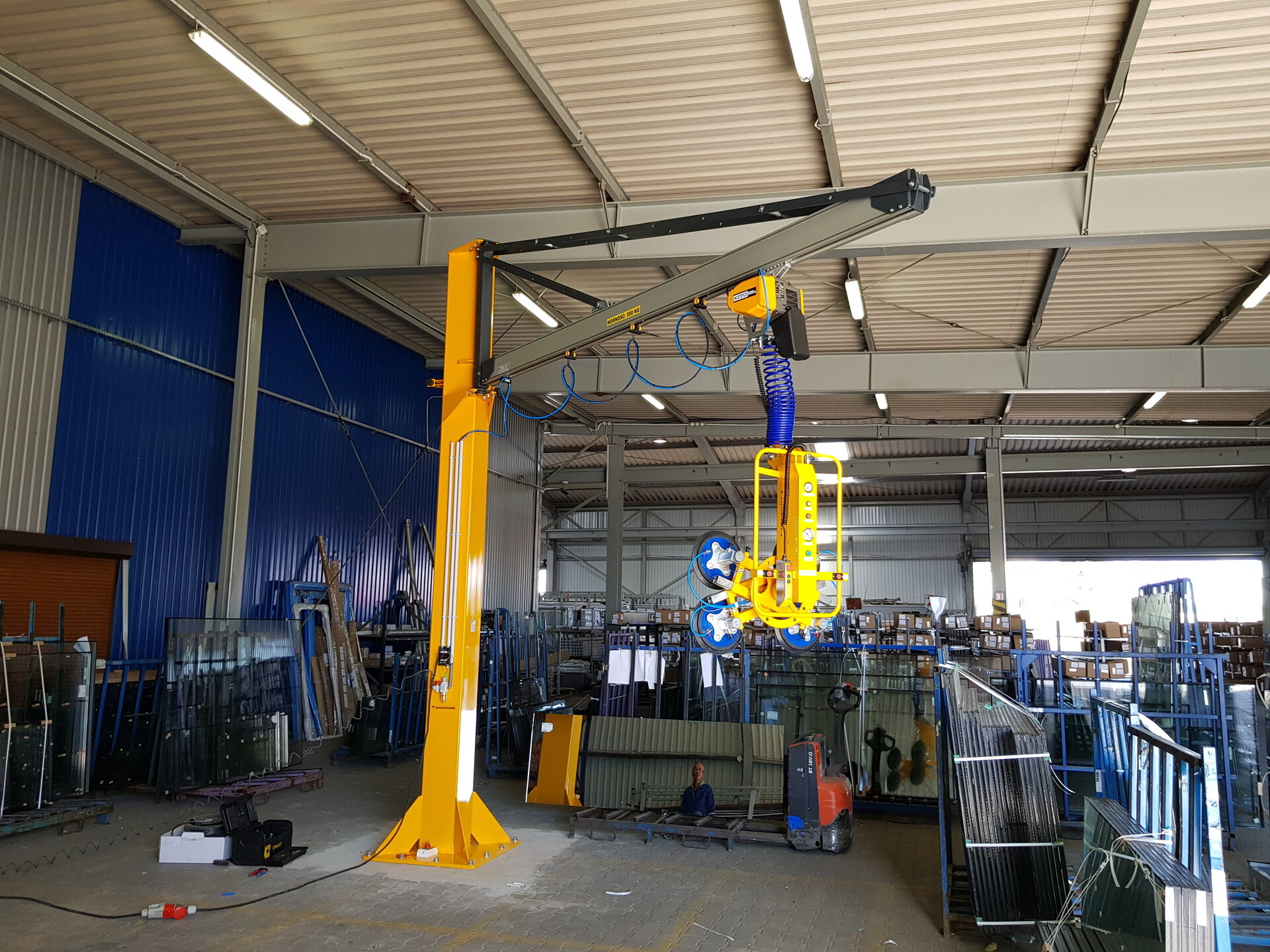

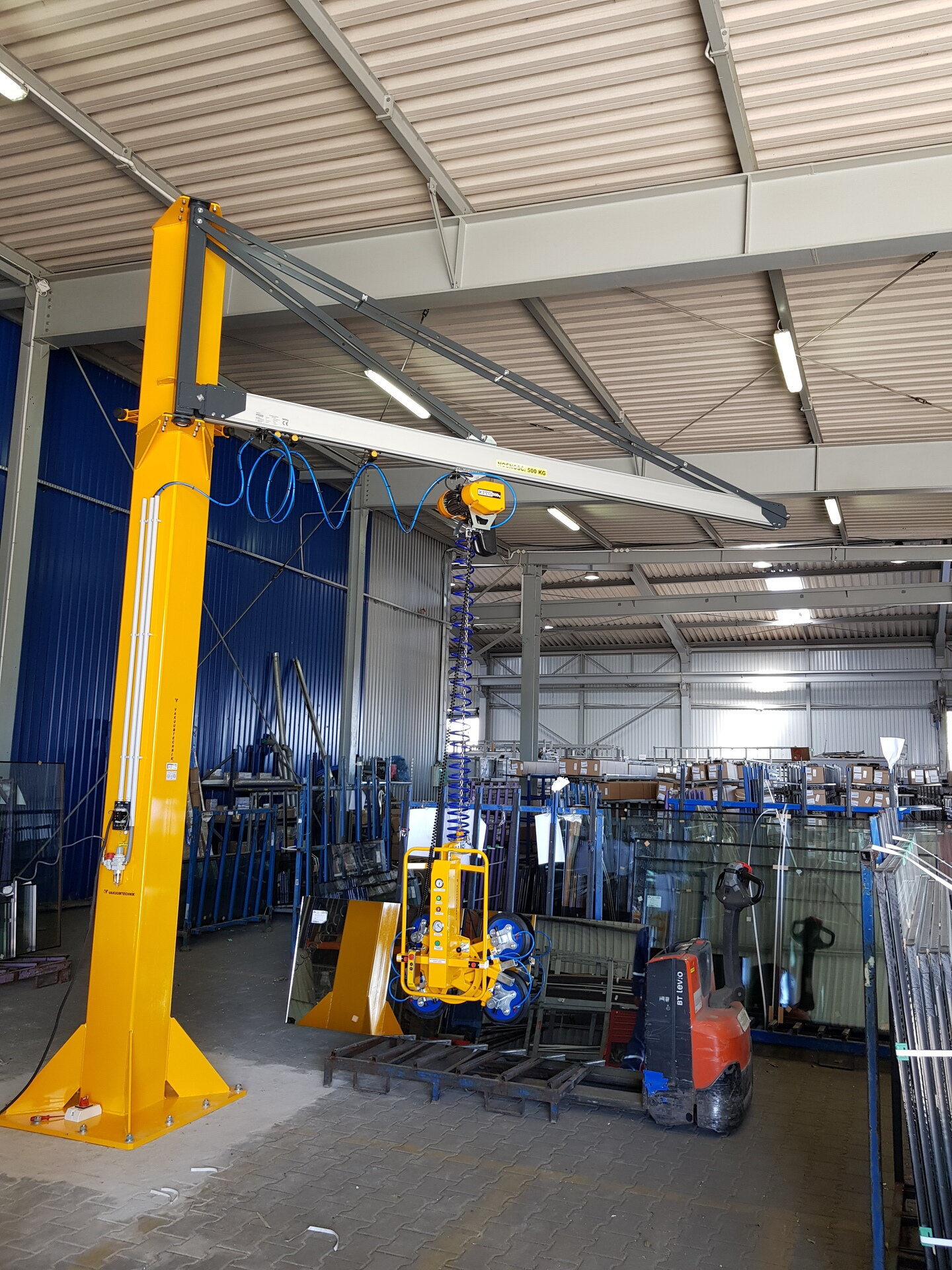

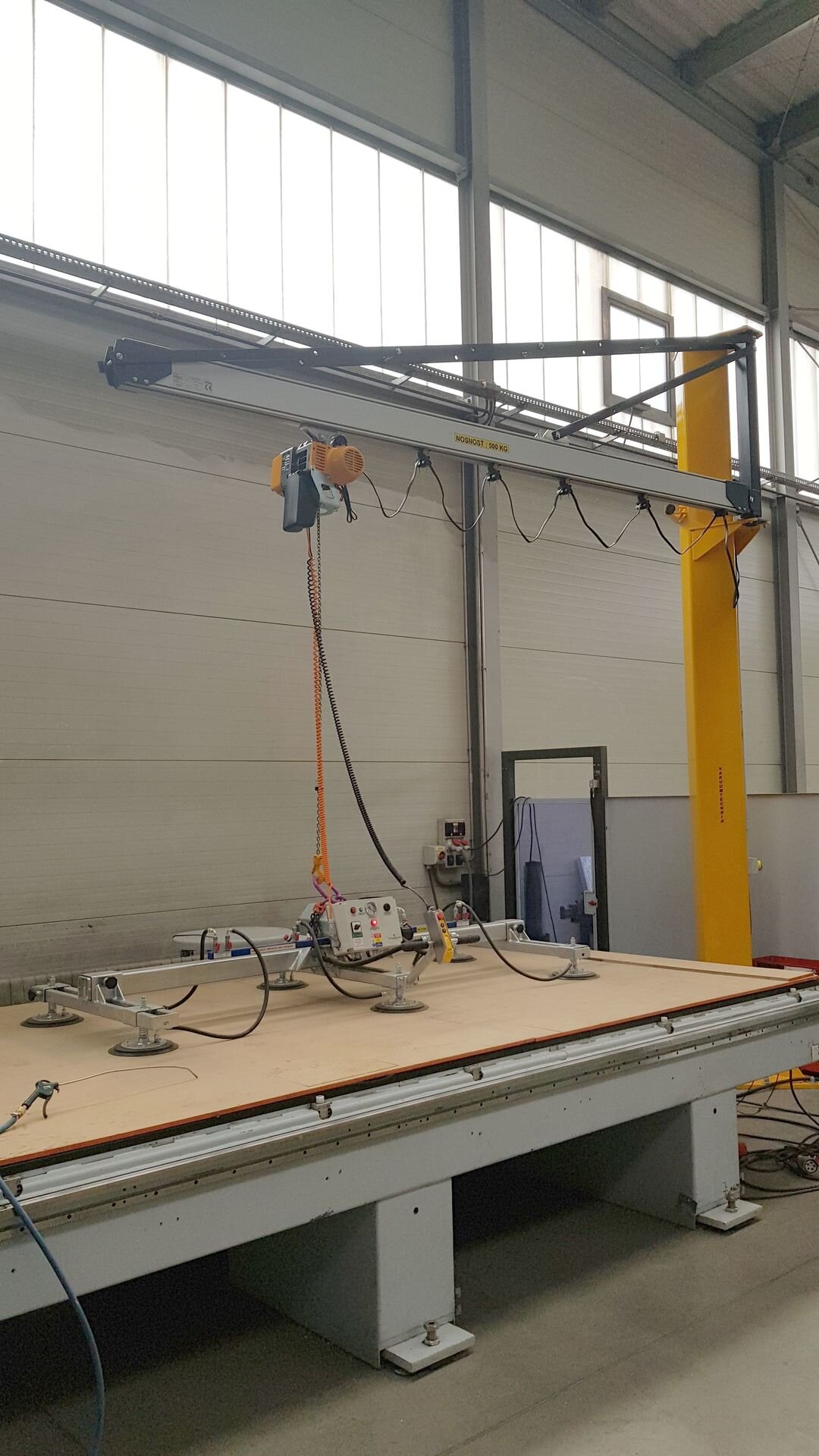

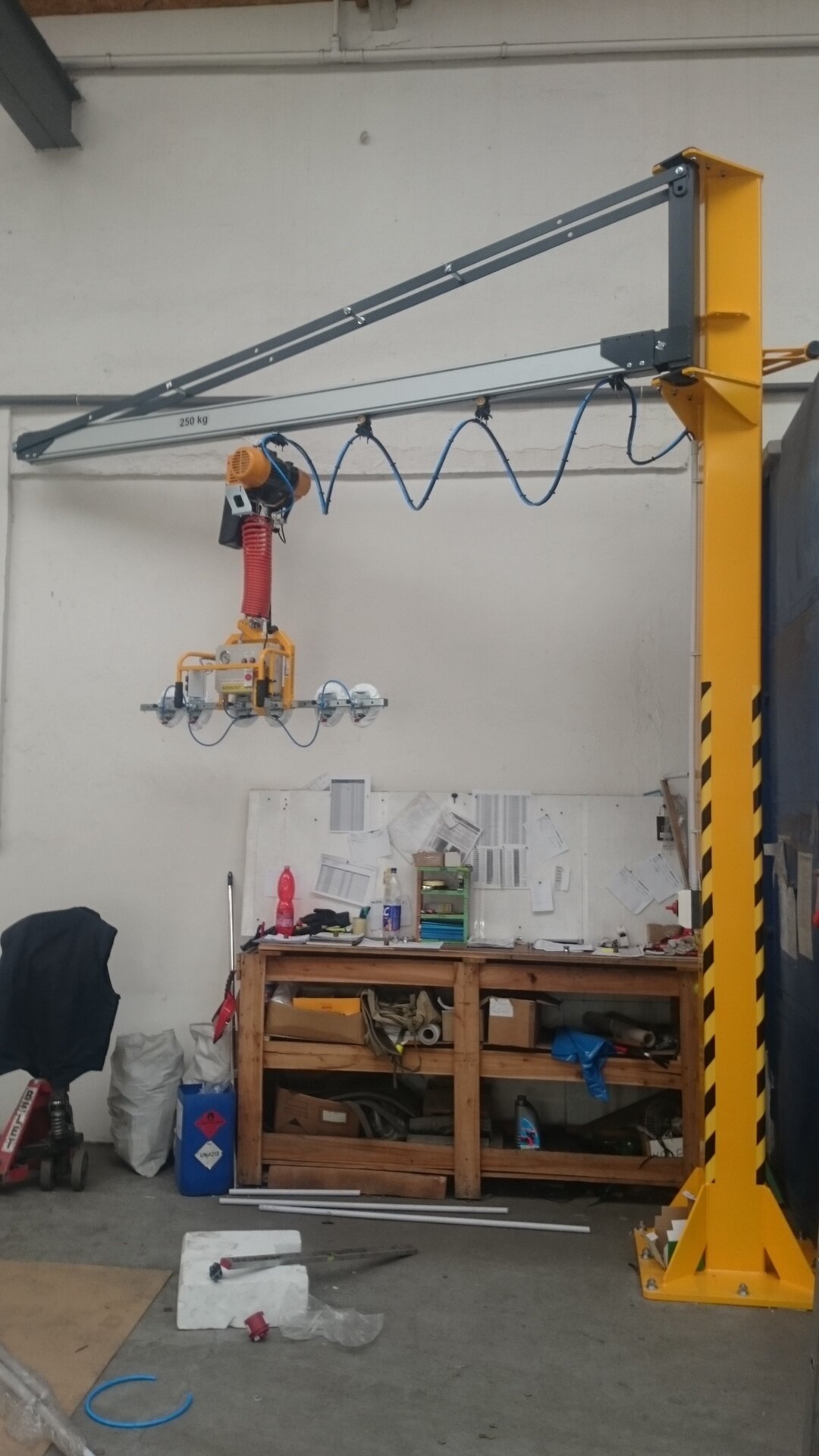

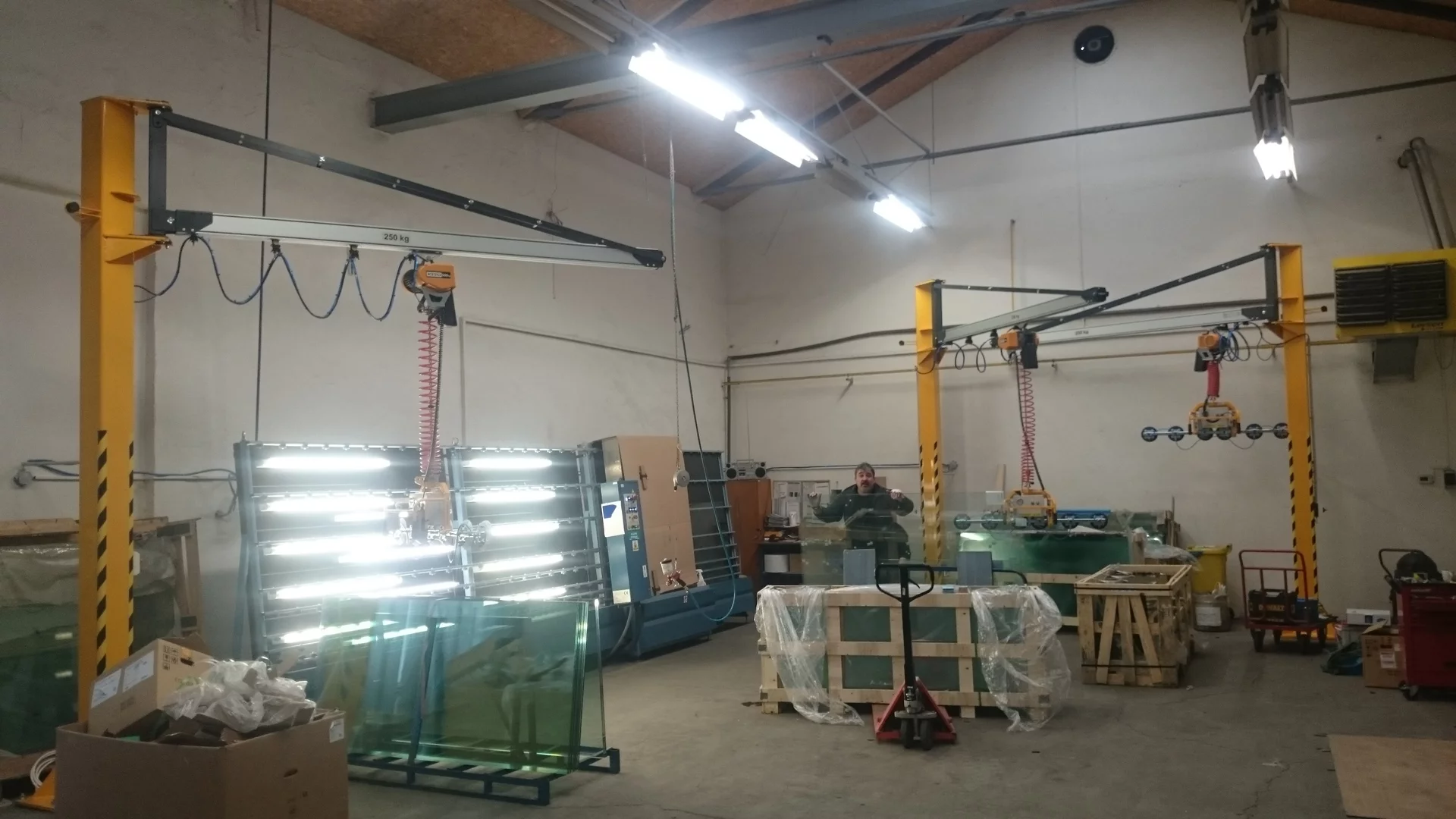

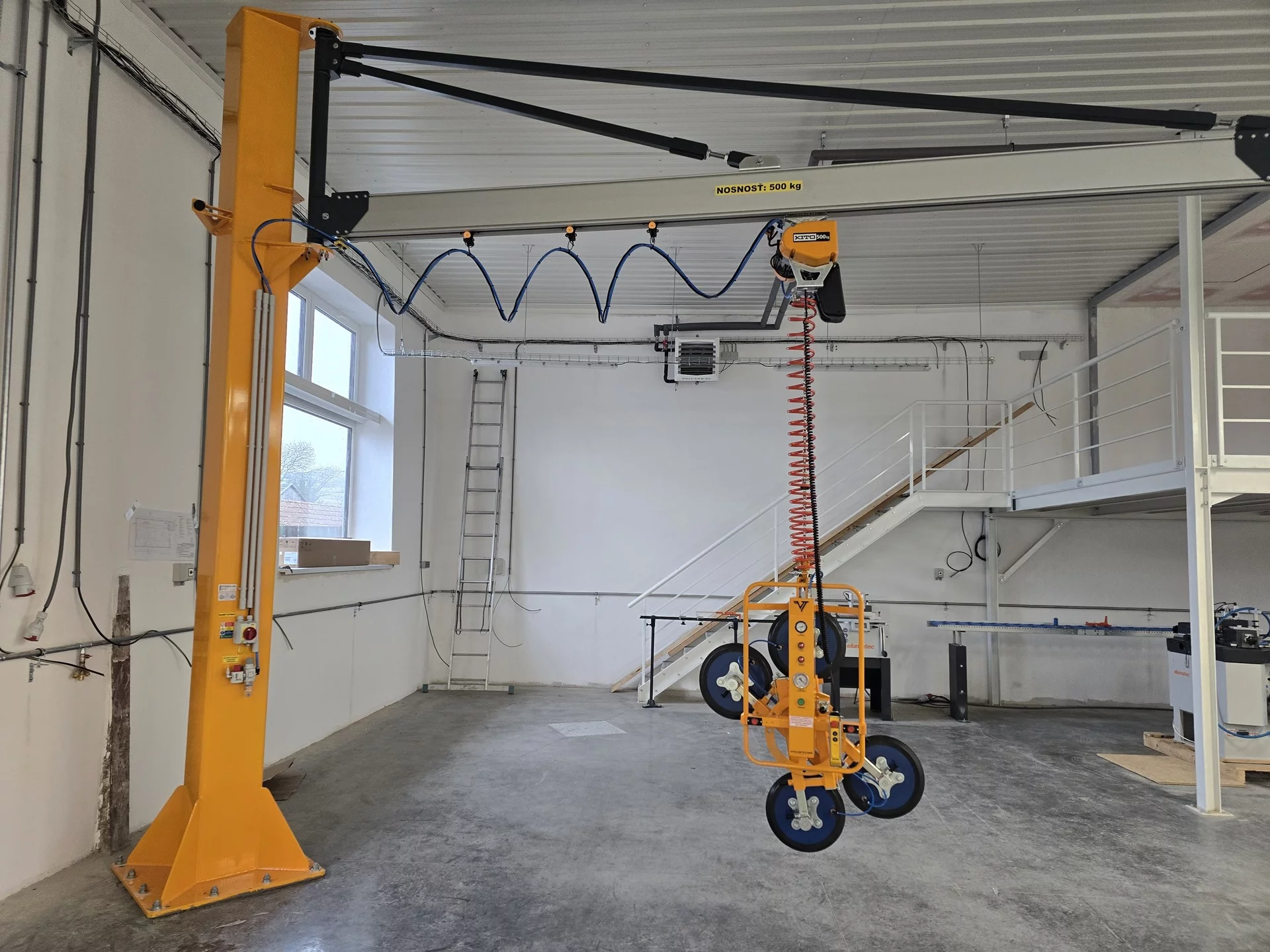

Fotogaléria

3D modely výkresy

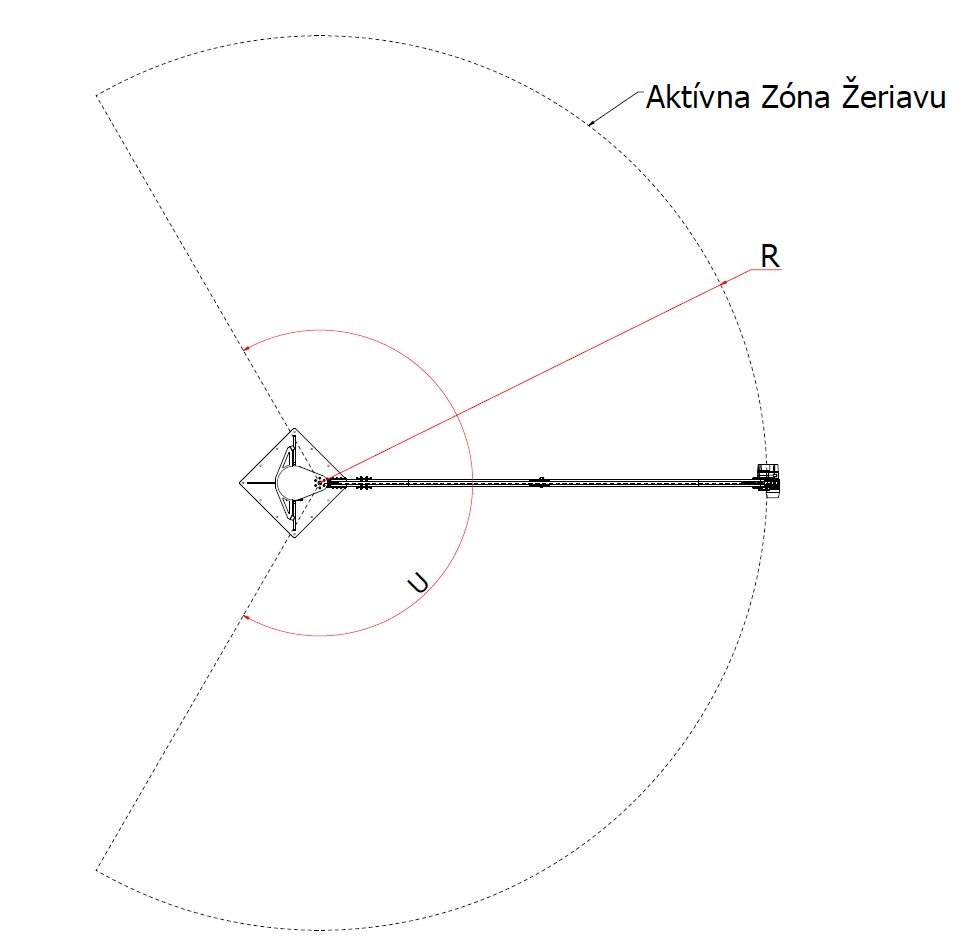

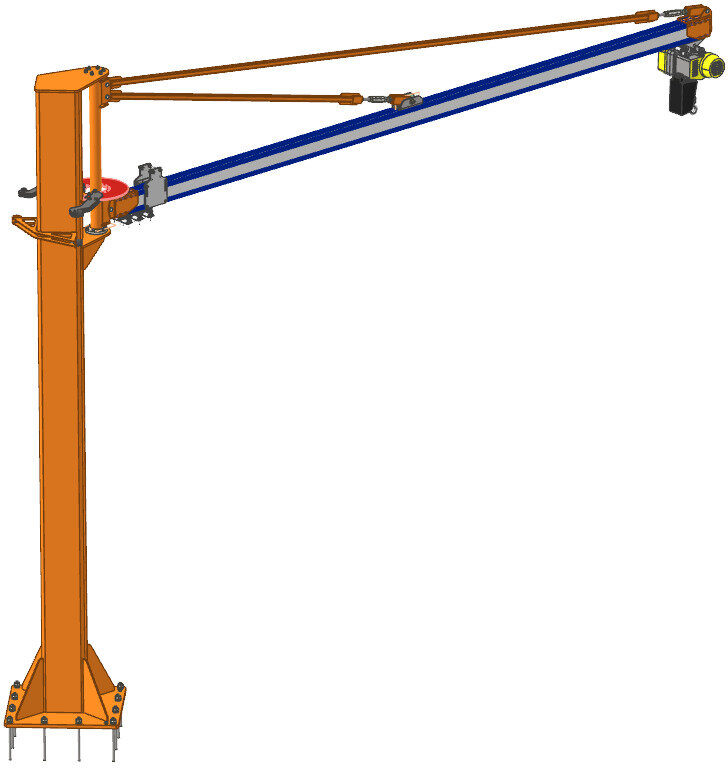

Konštrukčné prevedenie žeriava A

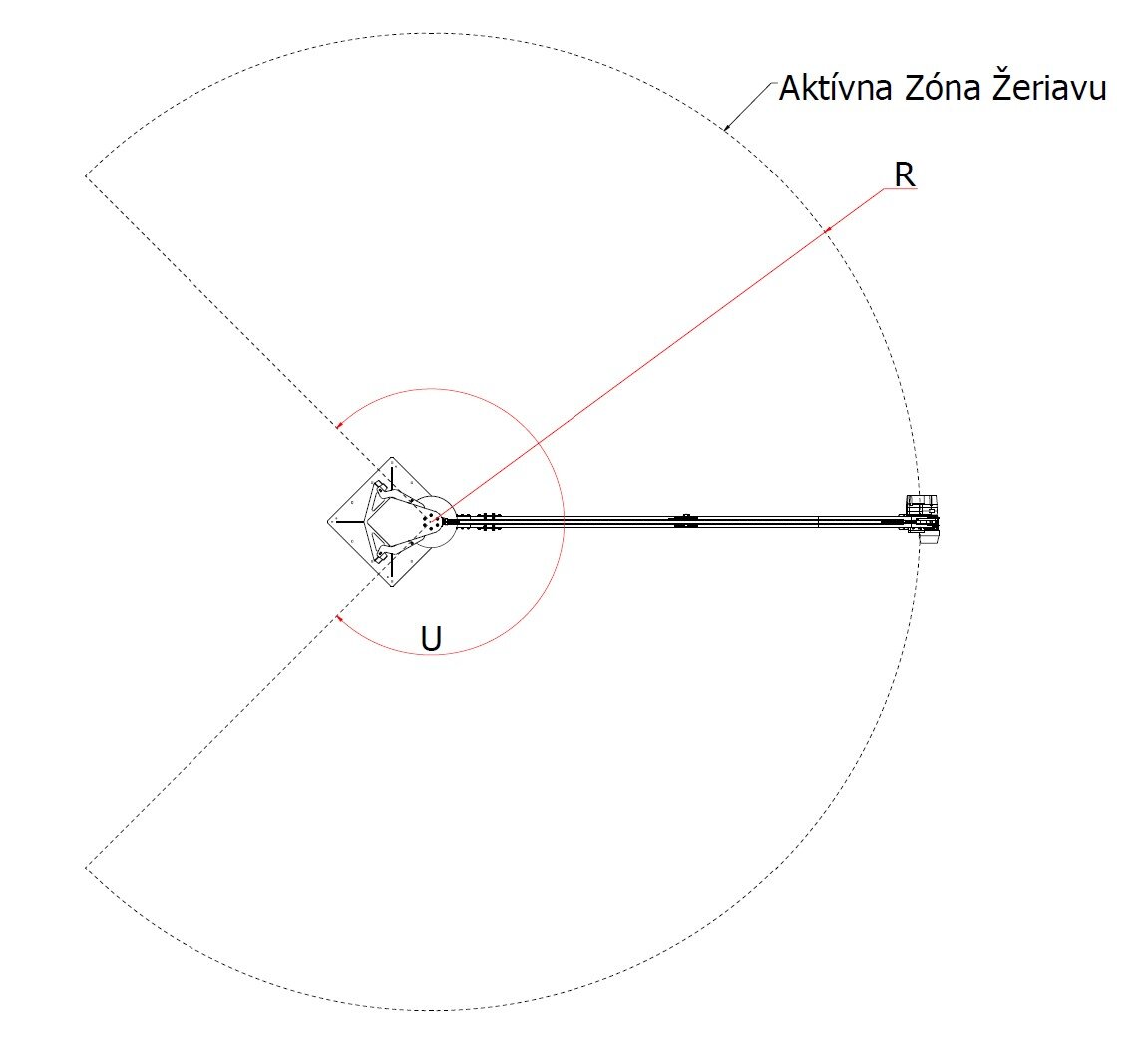

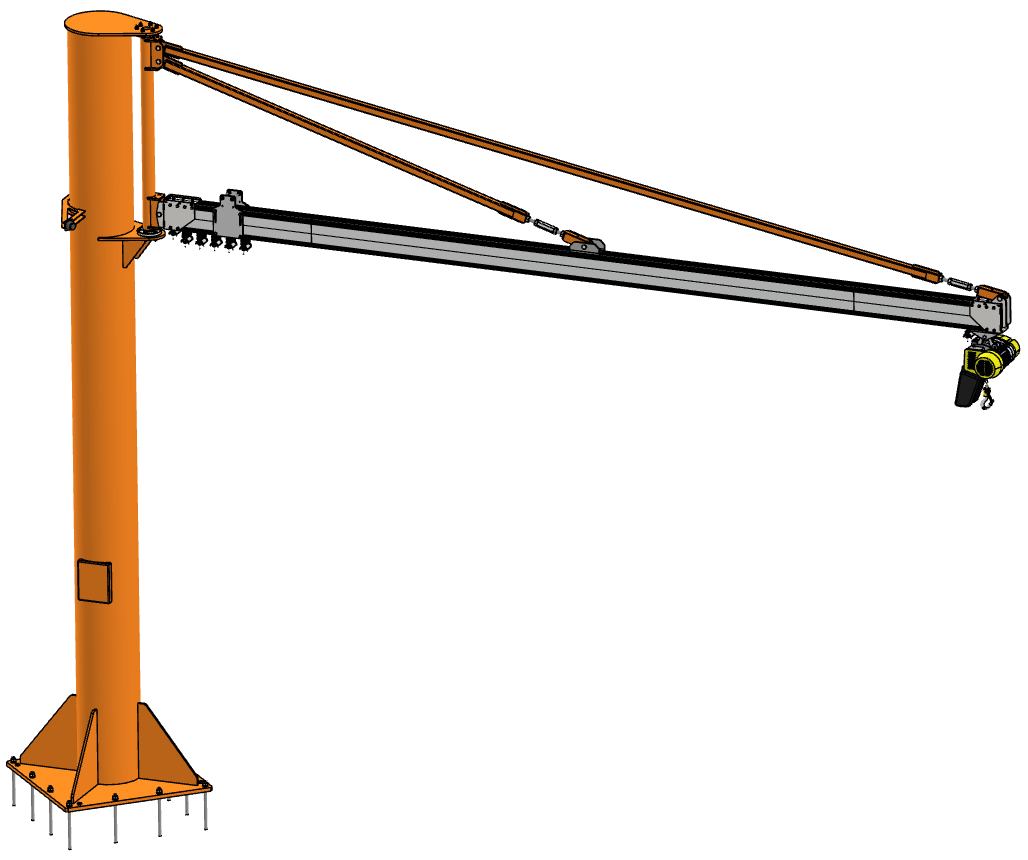

Konštrukčné prevedenie žeriava B
