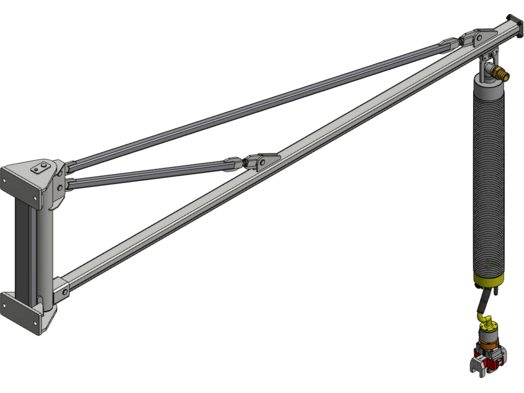

Vákuový hadicový zdvíhač VHZ Basic

Vákuový hadicový zdvíhač VHZ Basic je univerzálny manipulačný systém bez stĺpovej konštrukcie, s ľahkým ručným otáčaním, pojazdom a jednoduchým ovládaním.

Vákuový hadicový zdvíhač VHZ Basic je správna odpoveď pre Vaše potreby ak potrebujete zdvíhať a manipulovať bremeno naraz rýchlo a jednoducho. Jeho prednosťou je jedno médium, ktoré je zodpovedné za uchopenie a zdvíhanie bremena. Je to vákuum. Nie je potrebný žiadny elektrický kladkostroj, pneumatický alebo hydraulický valec. Obsluha reguluje zdvih a spúšťanie bremena cez ovládaciu rukoväť. Zvyšovaním vákua v systéme je bremeno zdvíhané a znižovaním vákua v systéme je bremeno spúšťané.

Benefity:

  • Spoľahlivý - zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný - v každej situácii zaručene bezpečný
  • Variabilný - je možné dodať s rôznymi koncovými vákuovými, či mechanickými nástrojmi na uchopenie bremena
  • Účelný – svojou univerzálnosťou a širokou ponukou konštrukčných systémov splní aj najnáročnejšie požiadavky priemyslu



Druhy možných manipulovaných bremien:

  • kartónové krabice
  • papierové, či textilné vrecia
  • sudy
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
  • plastové tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • kameň s brúseným povrchom
  • sklenené tabule a dosky

Základné technické údaje:

Maximálna nosnosť30, 50, 75, 100, 150 kg
Určený k manipuláciív horizontálnej polohe
Vertikálny pohybdo 1700 mm
Rýchlosť zdvihu0-50 m/min
Napájanie zariadenia3+PE (PEN) 400VAC/50Hz/15VAC

Využitie:

Vákuový hadicový zdvíhač VHZ Basic je univerzálny manipulačný systém s jednoduchým ovládaním, ktorý sa inštaluje na bočnú stenu, alebo konštrukciu. Zariadenie umožňuje uchopiť, zdvihnúť a manipulovať malé, či veľkoformátové bremená v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom vákuového hadicového zdvíhača VHZ Basic. Toto zariadenie je možné realizovať v odstupňovaných rozsahoch nosnosti od 30 kg do 150 kg.

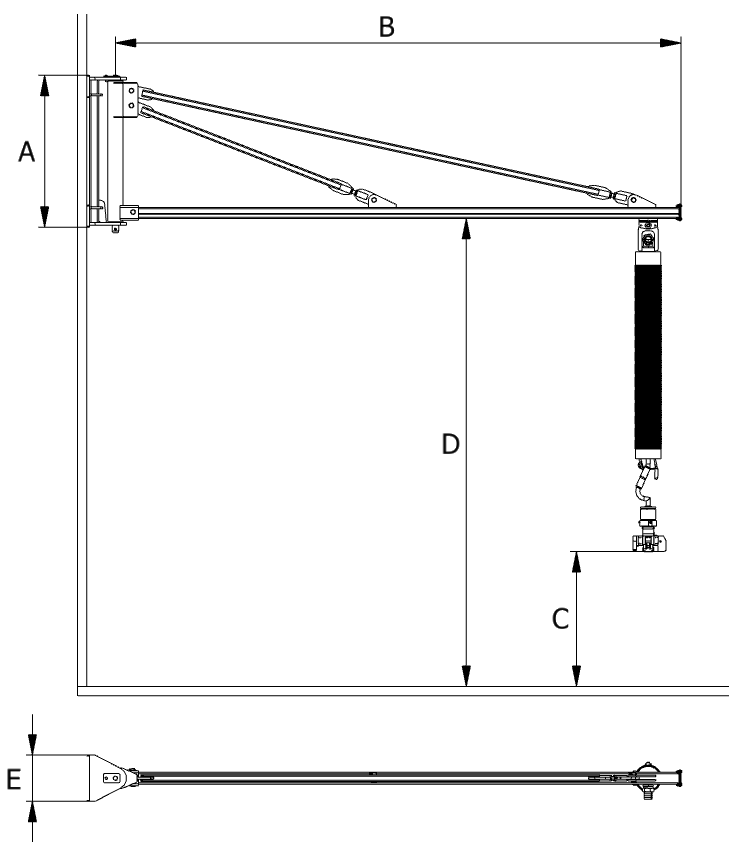

Informačná tabuľka
TYP VHZNOSNOSŤ (kg)Ovládanie A (mm)B (mm)C (mm)D (mm)E (mm)
VHZ Basic 3030Jednoručnémin. 1100 max. 1600min. 2000 max. 50001700min. 3000 max. 4000295
VHZ Basic 5050Jednoručnémin. 1100 max. 1600min. 2000 max. 50001700min. 3000 max. 4000295
VHZ Basic 7575Jednoručnémin. 1100 max. 1600min. 2000 max. 50001700min. 3000 max. 4000295
VHZ Basic 100100Jednoručnémin. 1100 max. 1600min. 2000 max. 5000 1700min. 3000 max. 4000295
VHZ Basic 150150Jednoručnémin. 1100 max. 1600min. 2000 max. 5000 1700min. 3000 max. 4000295

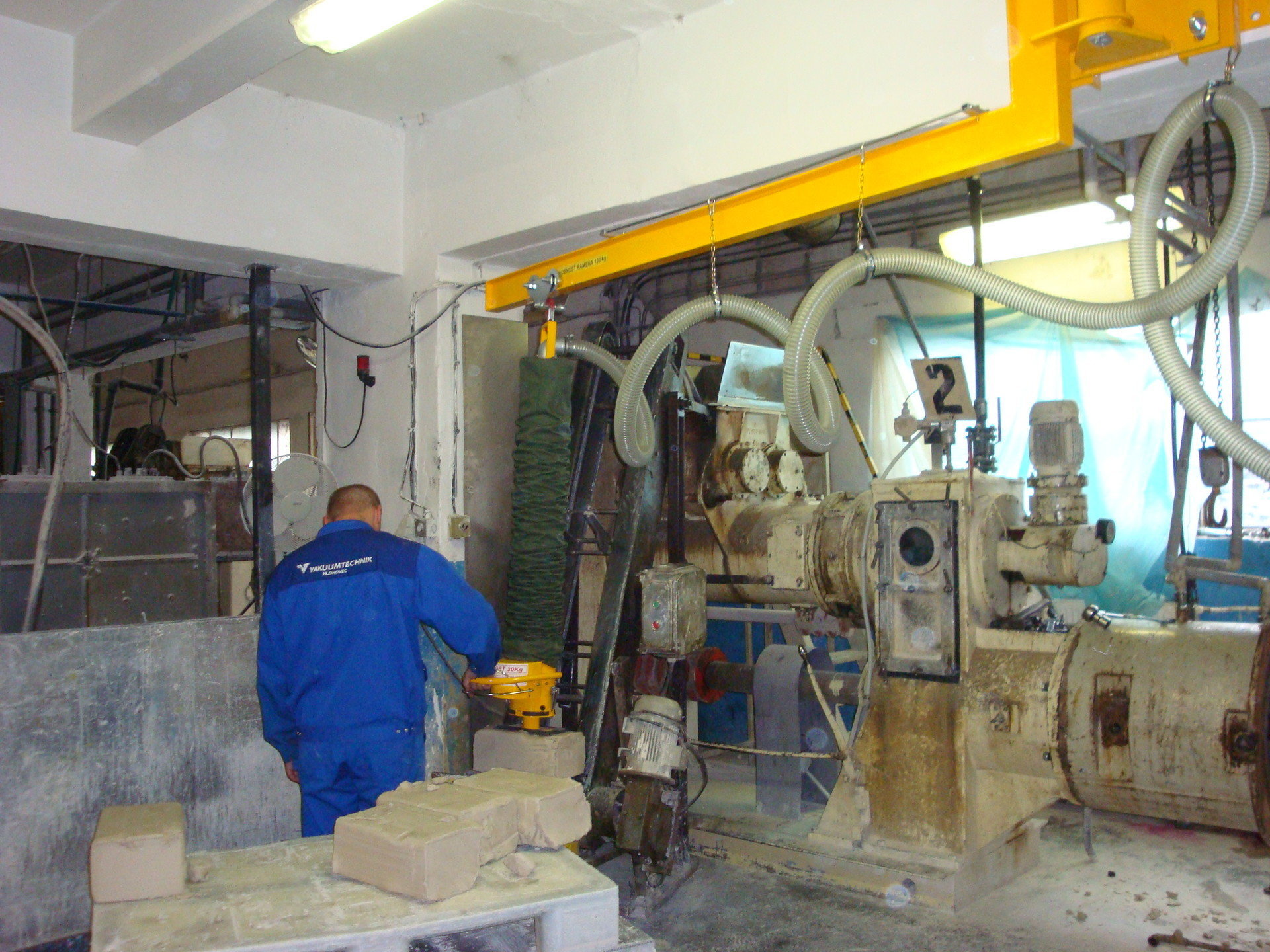

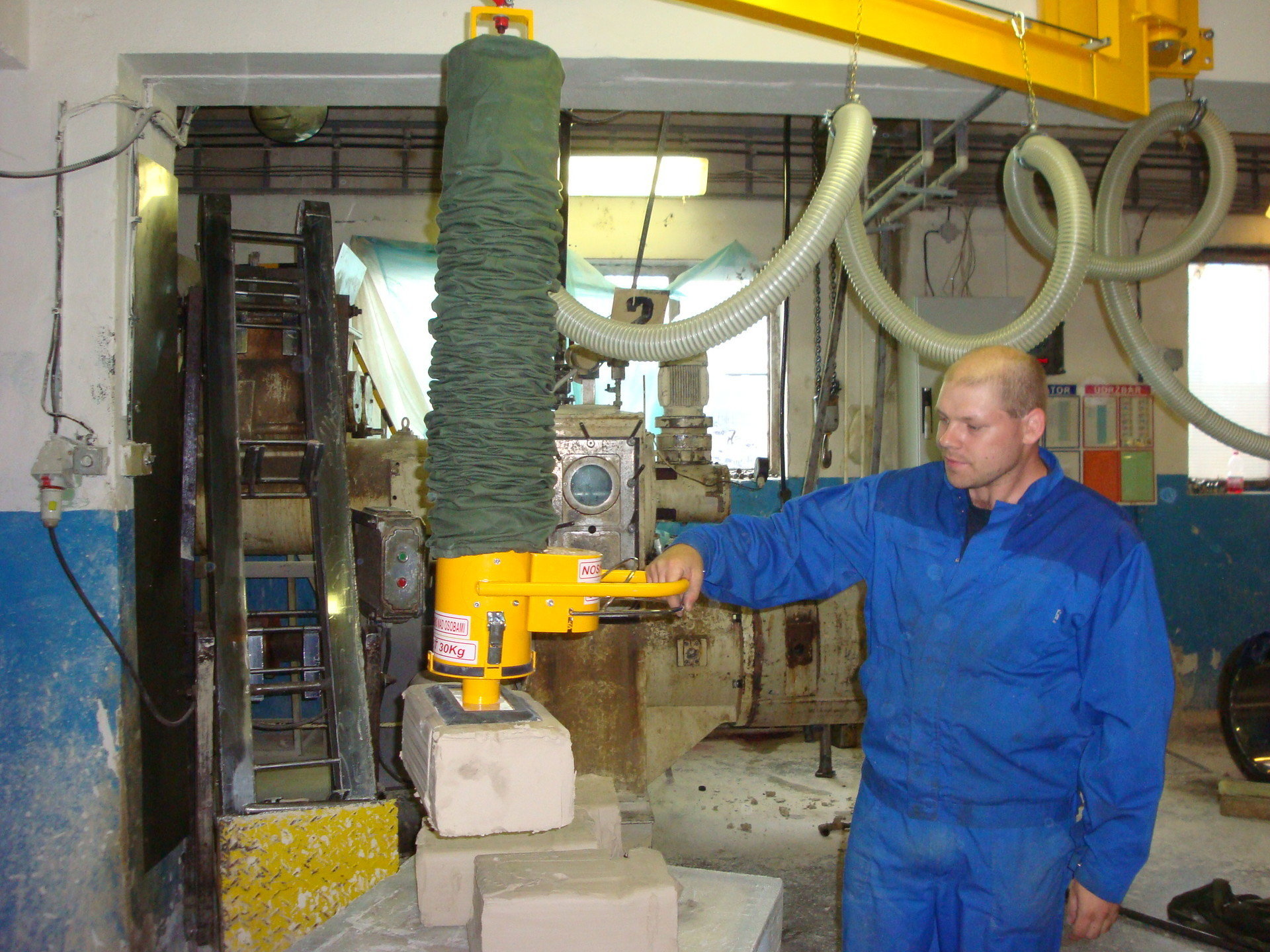

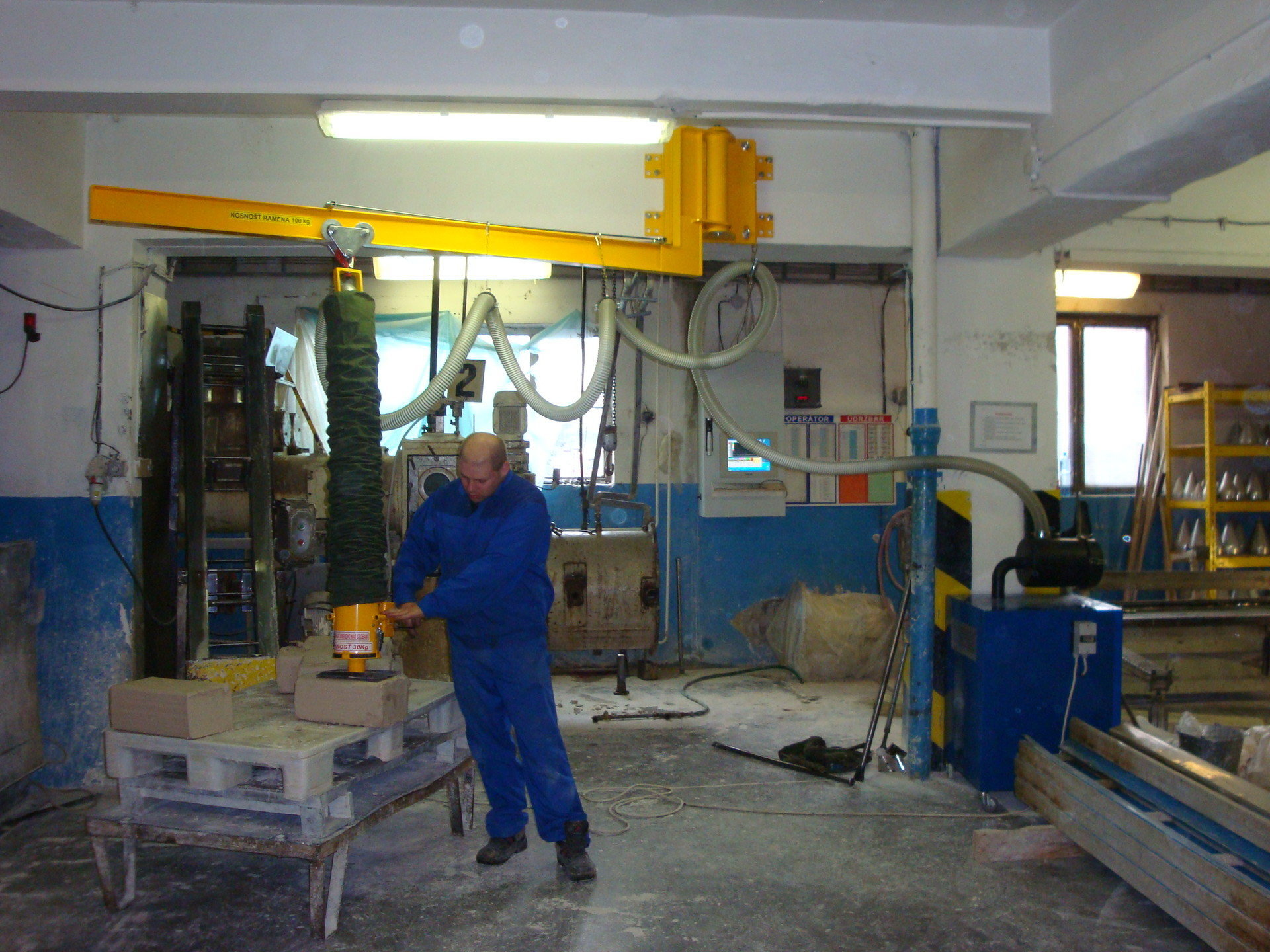

Fotogaléria

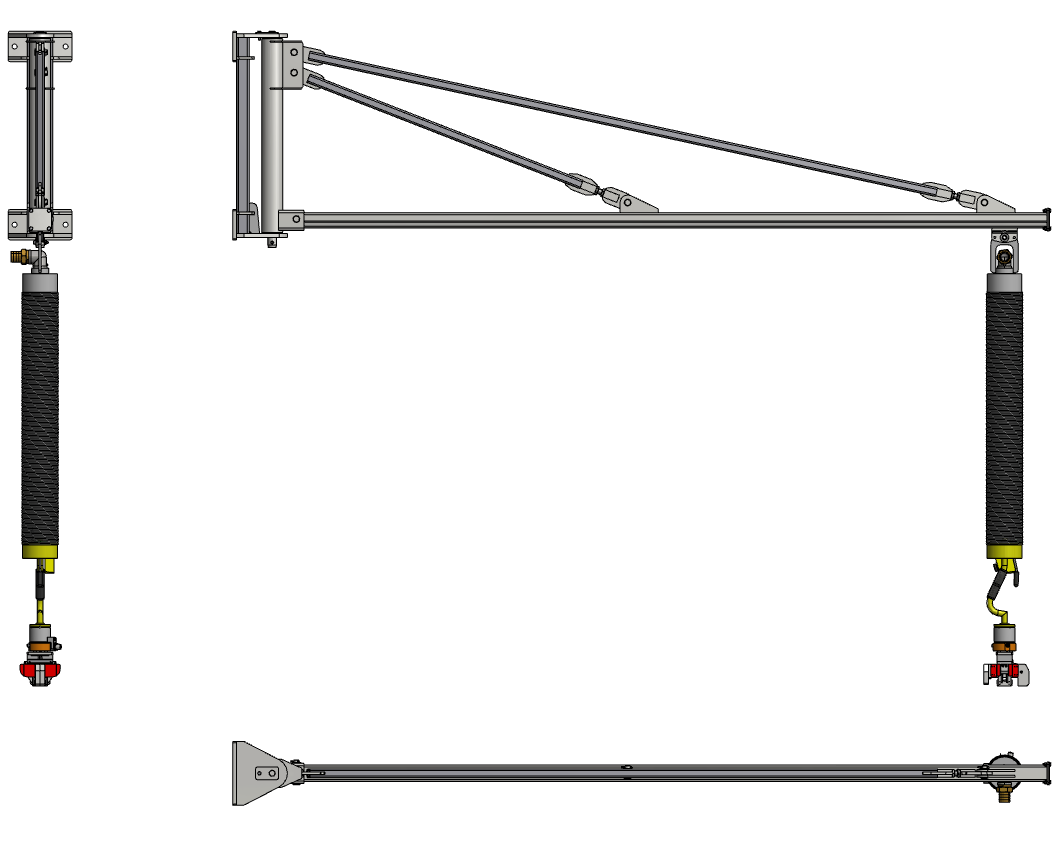

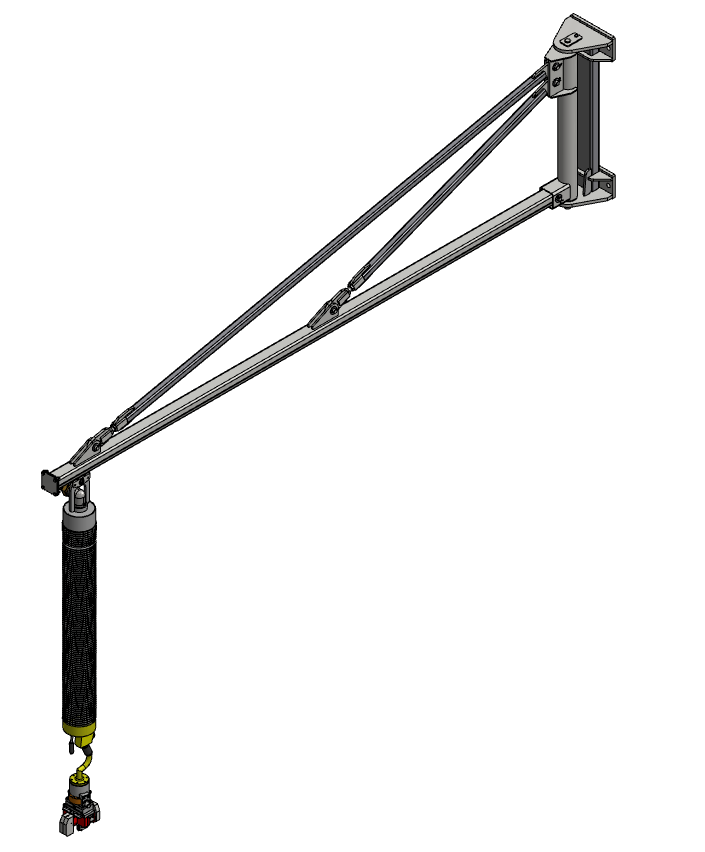

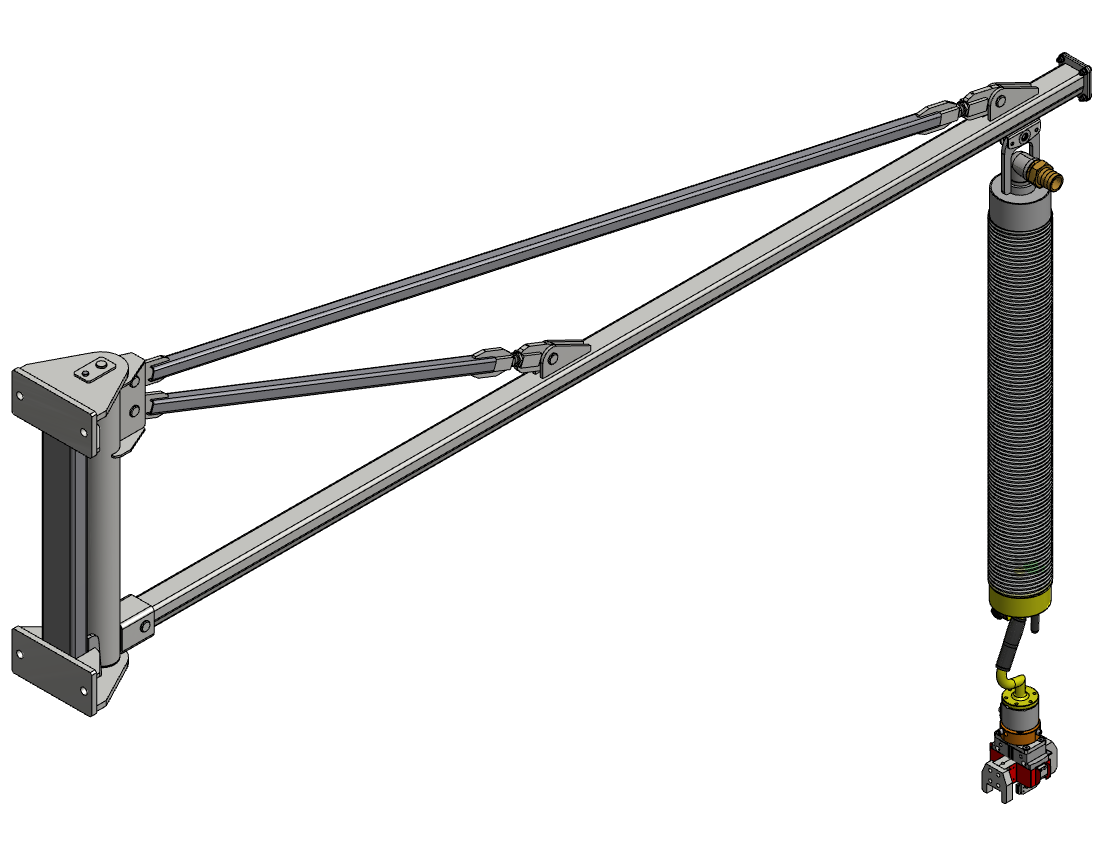

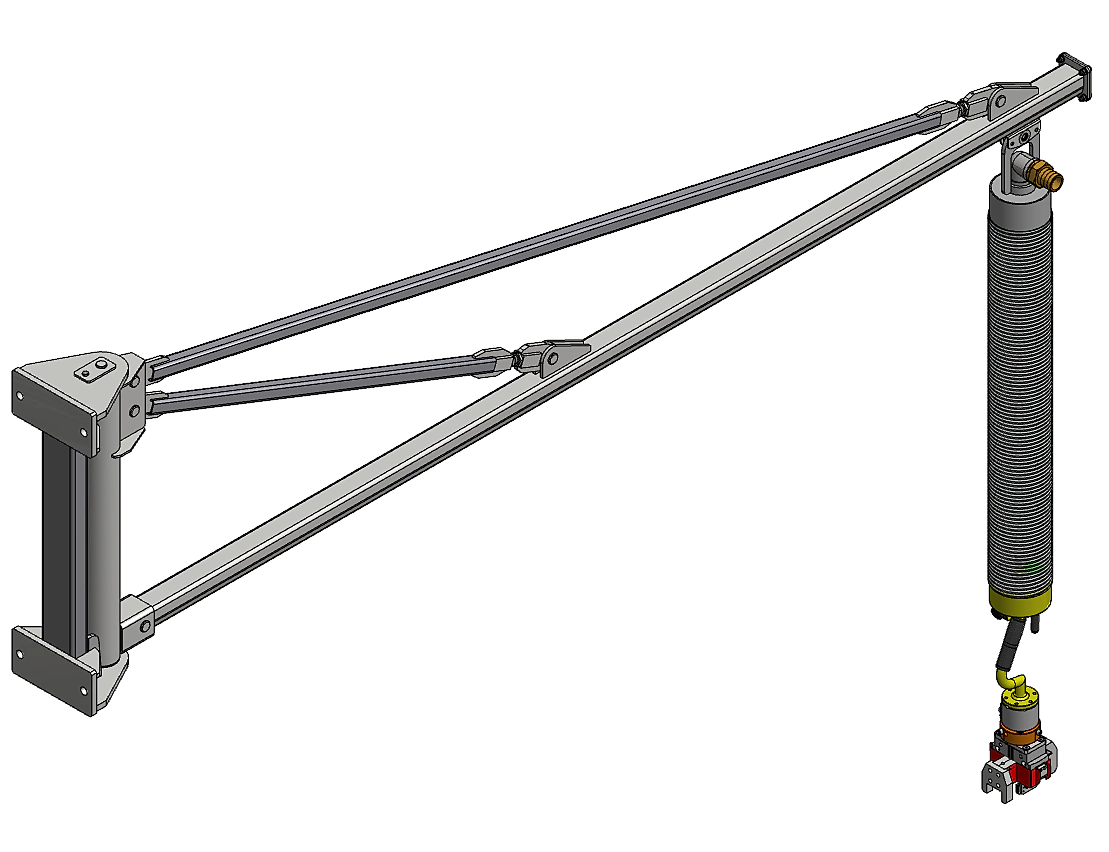

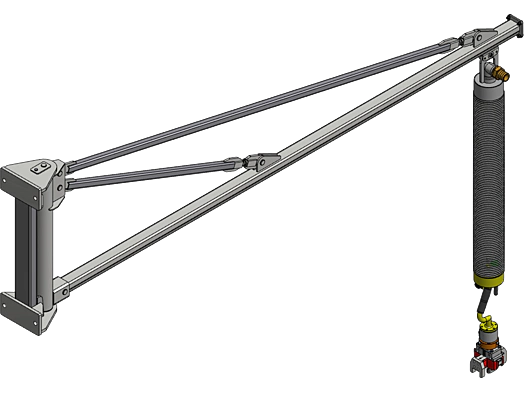

3D modely + výkresy
