Vákuový hadicový zdvíhač VHZ Rail

Vákuový hadicový zdvíhač VHZ Rail je univerzálny manipulačný systém s vlastnou stĺpovou veľkoplošnou konštrukciou, s ľahkým ručným priečnym mostom, ručným pojazdom a jednoduchým ovládaním.

Vákuový hadicový zdvíhač VHZ Rail je vhodný tam, kde potrebujete obsiahnuť manipuláciou veľkú plochu s nutnosťou vlastnej nosnej stĺpovej konštrukcie. Jeho silnou stránkou je ľahkosť ručného pojazdu, ktorý zaručuje rýchlo, spoľahlivo a hospodárne dopravovať materiál. Jeho flexibilita je umožnená z veľkého počtu modulárnych súčastí, poskytuje záruku realizácie na mieru. Vákuový hadicový zdvíhač VHZ Rail je správna odpoveď pre Vaše potreby ak potrebujete zdvíhať a manipulovať bremeno naraz rýchlo a jednoducho. Jeho prednosťou je jedno médium, ktoré je zodpovedné za uchopenie a zdvíhanie bremena. Je to vákuum. Nie je potrebný žiadny elektrický kladkostroj, pneumatický alebo hydraulický valec. Obsluha reguluje zdvih a spúšťanie bremena cez ovládaciu rukoväť. Zvyšovaním vákua v systéme je bremeno zdvíhané a znižovaním vákua v systéme je bremeno spúšťané.

Benefity:

  • Spoľahlivý - zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný - v každej situácii zaručene bezpečný
  • Variabilný - variabilita rozmerov, možnosť dodatočného pripojenia ďalších sekcií, je možné dodať s rôznymi koncovými vákuovými, či mechanickými nástrojmi na uchopenie bremena
  • Účelný – svojou univerzálnosťou a širokou ponukou konštrukčných systémov splní aj najnáročnejšie požiadavky priemyslu



Druhy možných manipulovaných bremien:

  • kartónové krabice
  • papierové, či textilné vrecia
  • sudy
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
  • plastové tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • kameň s brúseným povrchom
  • sklenené tabule a dosky

Základné technické údaje:

Maximálna nosnosť30, 50, 75, 100, 150 kg
Určený k manipuláciív horizontálnej polohe
Vertikálny pohybdo 1700 mm
Rýchlosť zdvihu0-50 m/min
Napájanie zariadenia3+PE (PEN) 400VAC/50Hz/15VAC

Využitie:

Vákuový hadicový zdvíhač VHZ Rail je univerzálny manipulačný systém s jednoduchým ovládaním vhodný pre dopravu materiálov po priamkových trasách ako aj pre dopravu materiálov po celej ploche prevádzky. Umožňuje uchopiť, zdvihnúť a manipulovať malé, či veľkoformátové bremená  v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom vákuového hadicového zdvíhača VHZ Rail. Toto zariadenie je možné realizovať v odstupňovaných rozsahoch nosnosti od 30 kg do 150 kg.

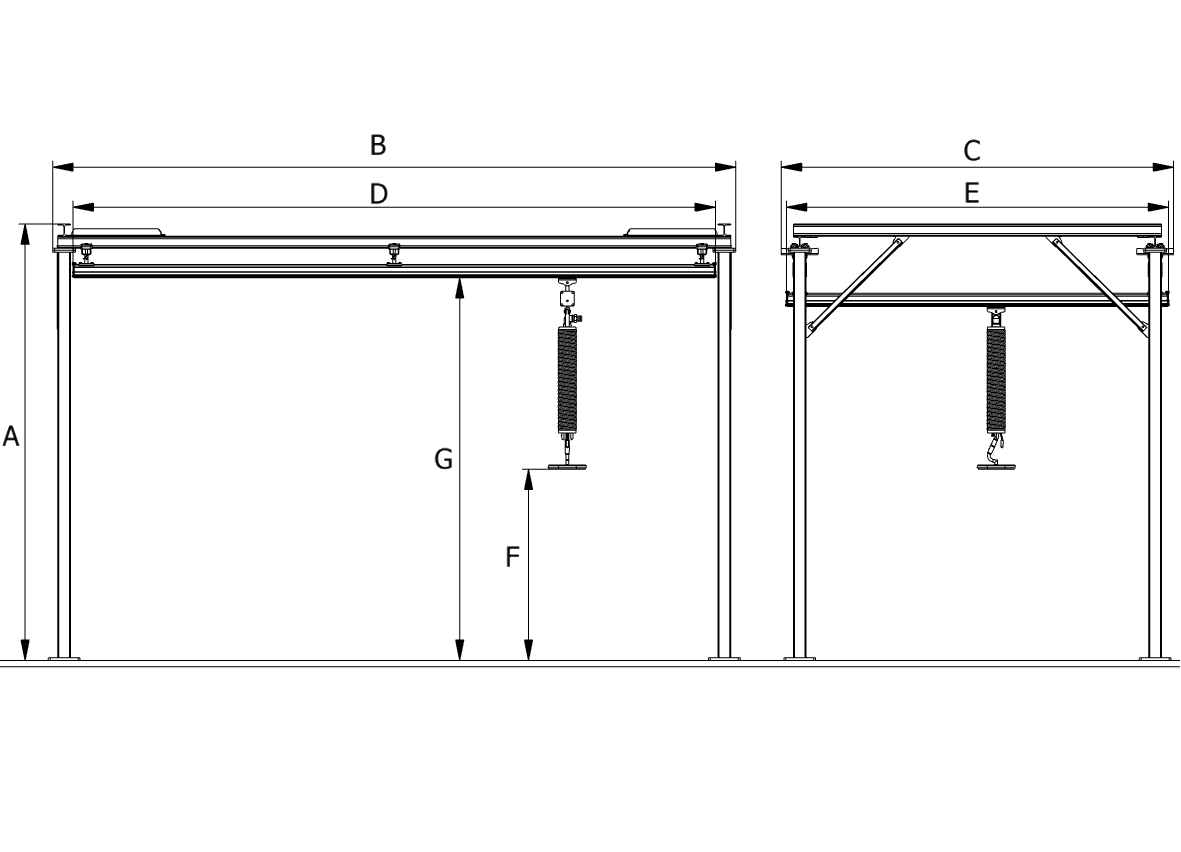

Informačná tabuľka

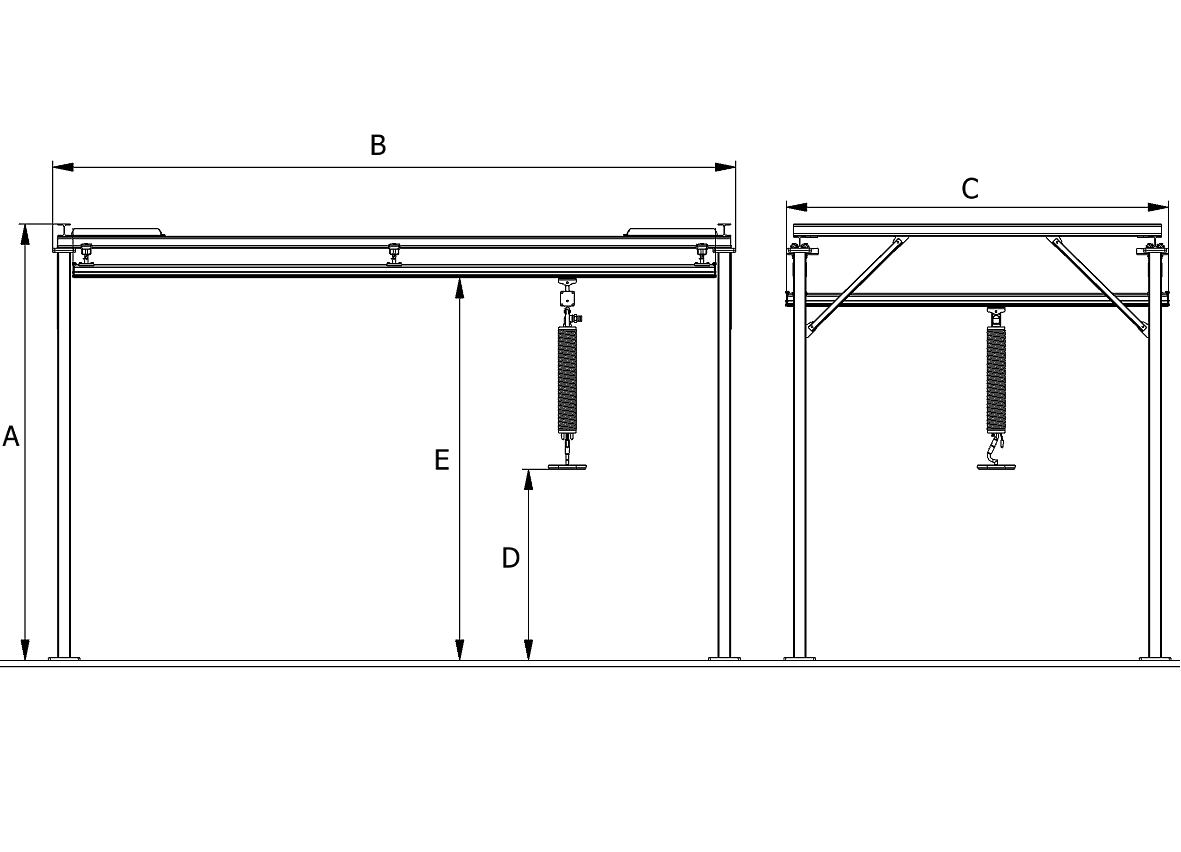

TYP VHZNOSNOSŤ (kg)Ovládanie A (mm)B (mm)C (mm)D (mm)E (mm)
VHZ Rail 3030Jednoručné/ obojručnémin. 3000 max. 4500min. 2000 max. 20000min. 1000 max. 80001700min. 3000 max. 4000
VHZ Rail 5050Jednoručné/ obojručnémin. 3000 max. 4500min. 2000 max. 20000min. 1000 max. 80001700min. 3000 max. 4000
VHZ Rail 7575Jednoručné/ obojručnémin. 3000 max. 4500min. 2000 max. 20000min. 1000 max. 80001700min. 3000 max. 4000
VHZ Rail 100100Jednoručné/ obojručnémin. 3000 max. 4500min. 2000 max. 20000 min. 1000 max. 80001700min. 3000 max. 4000
VHZ Rail 150150Jednoručné/ obojručnémin. 3000 max. 4500min. 2000 max. 20000min. 1000 max. 80001700min. 3000 max. 4000

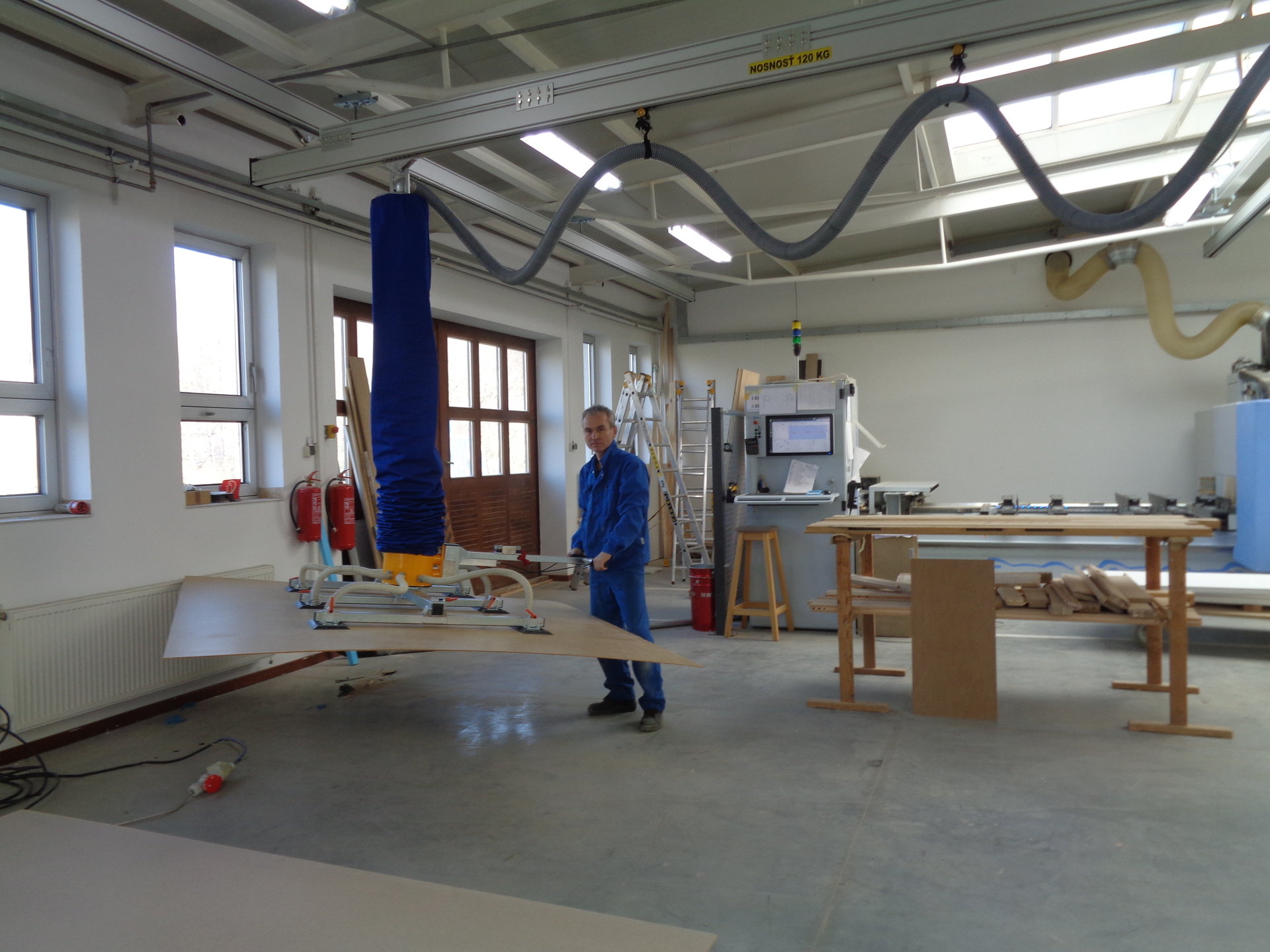

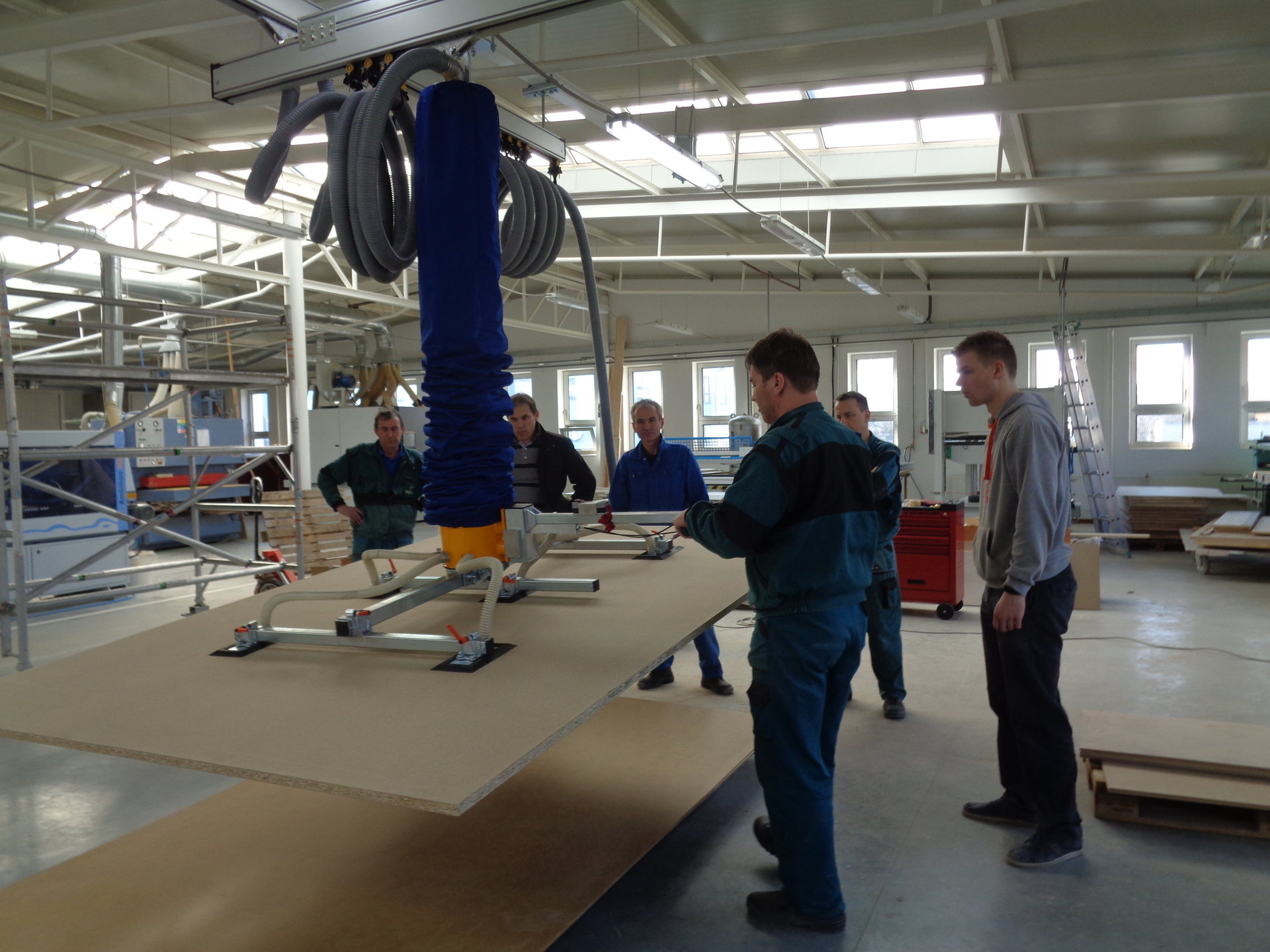

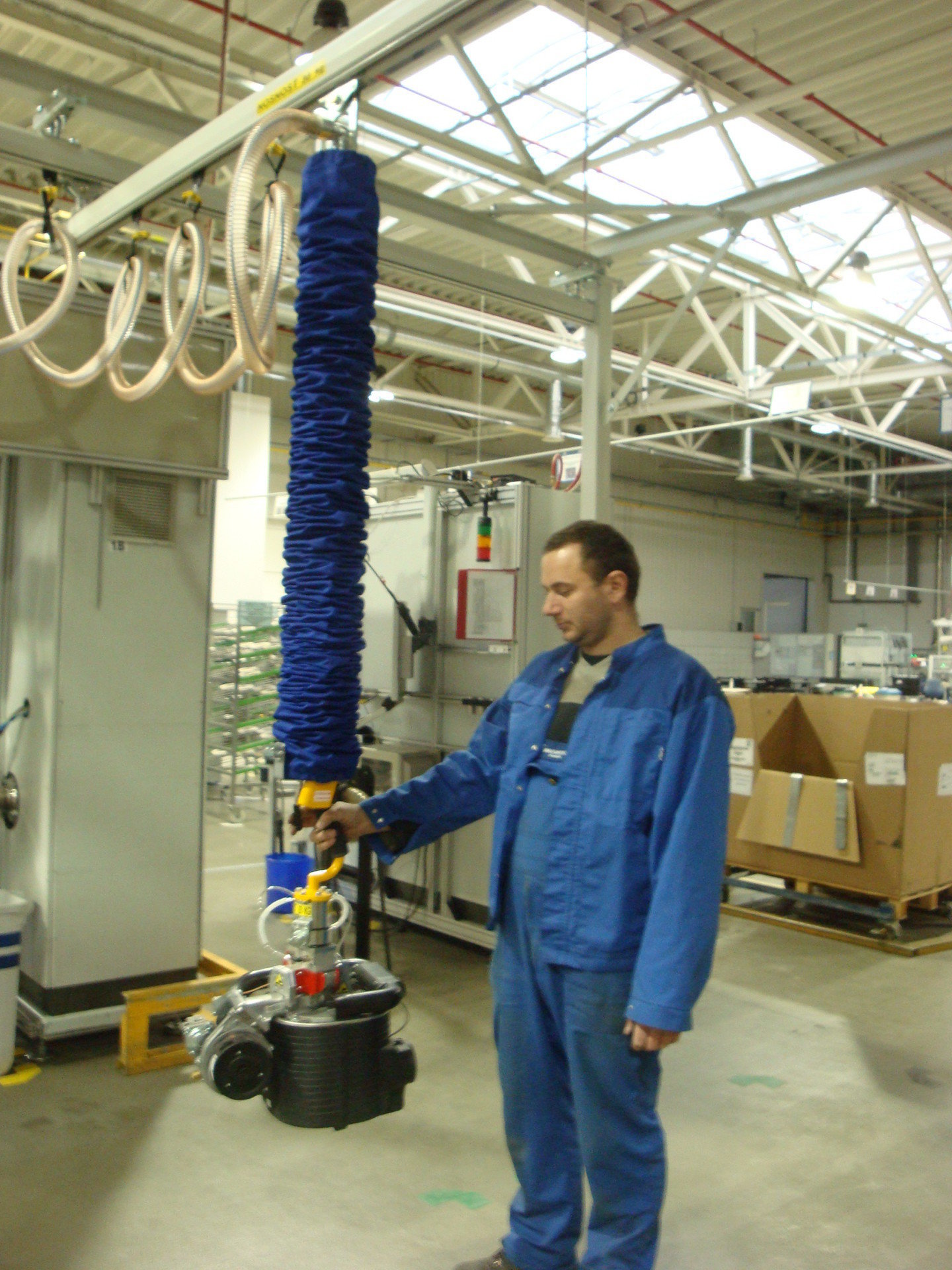

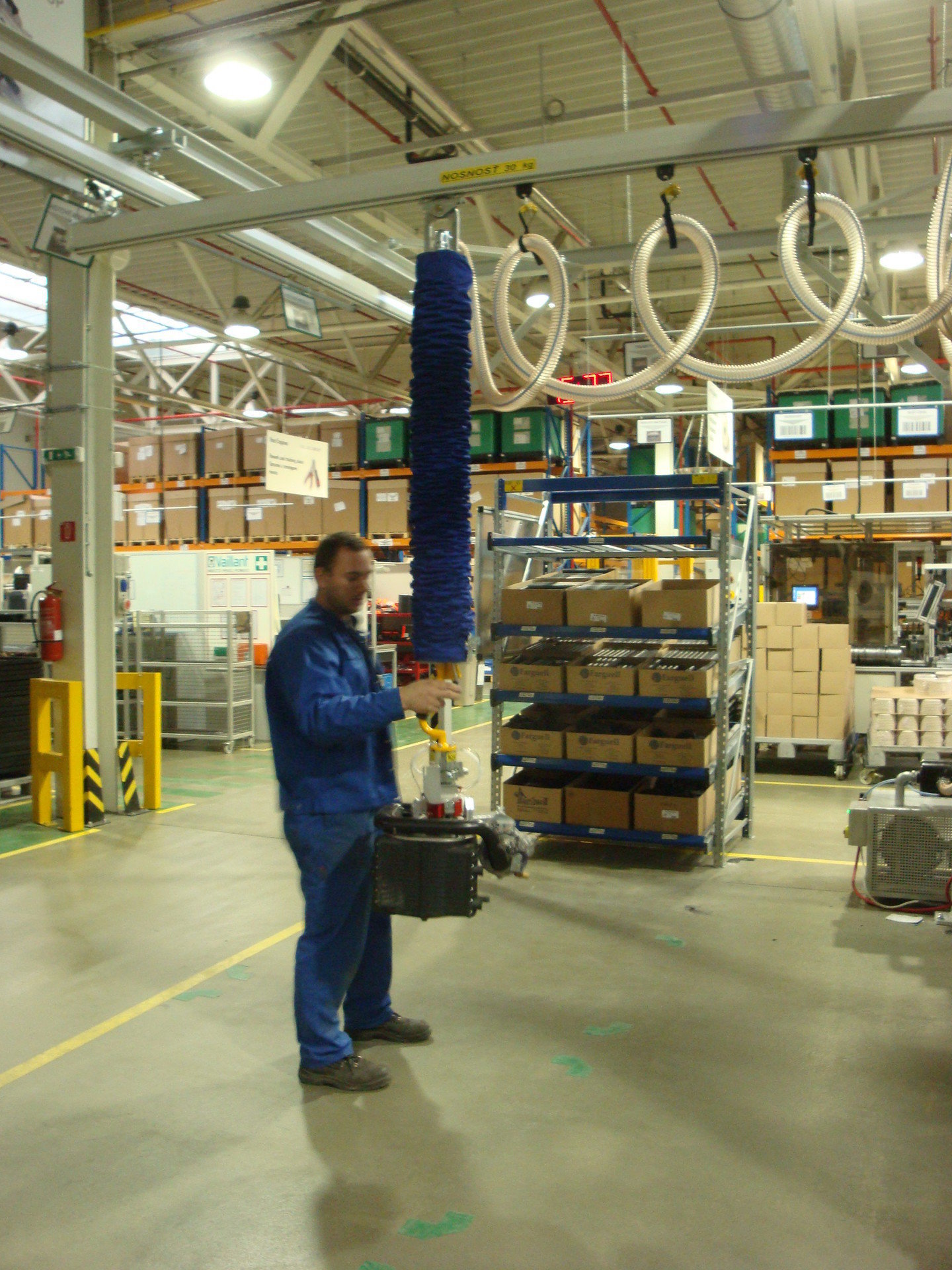

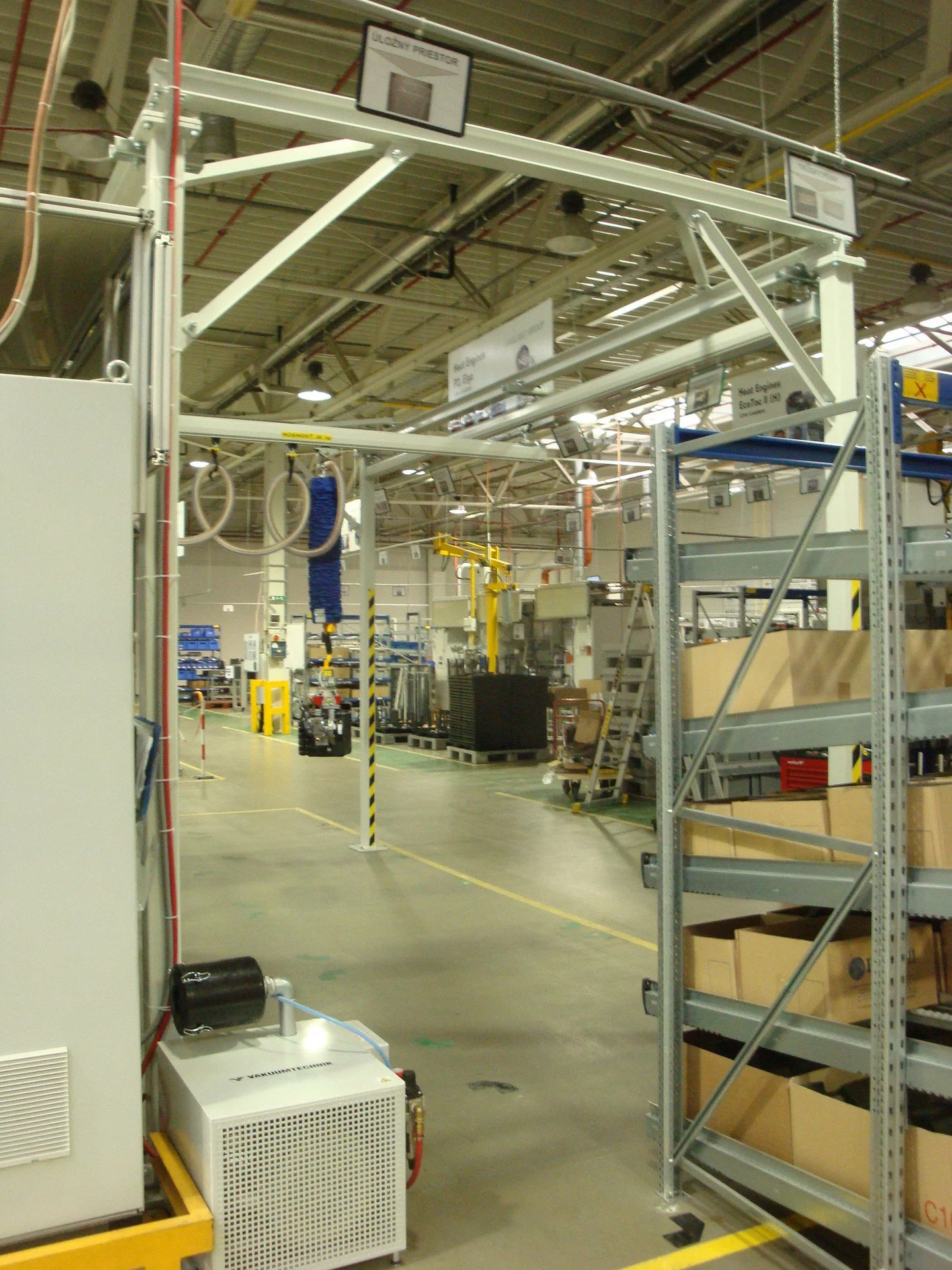

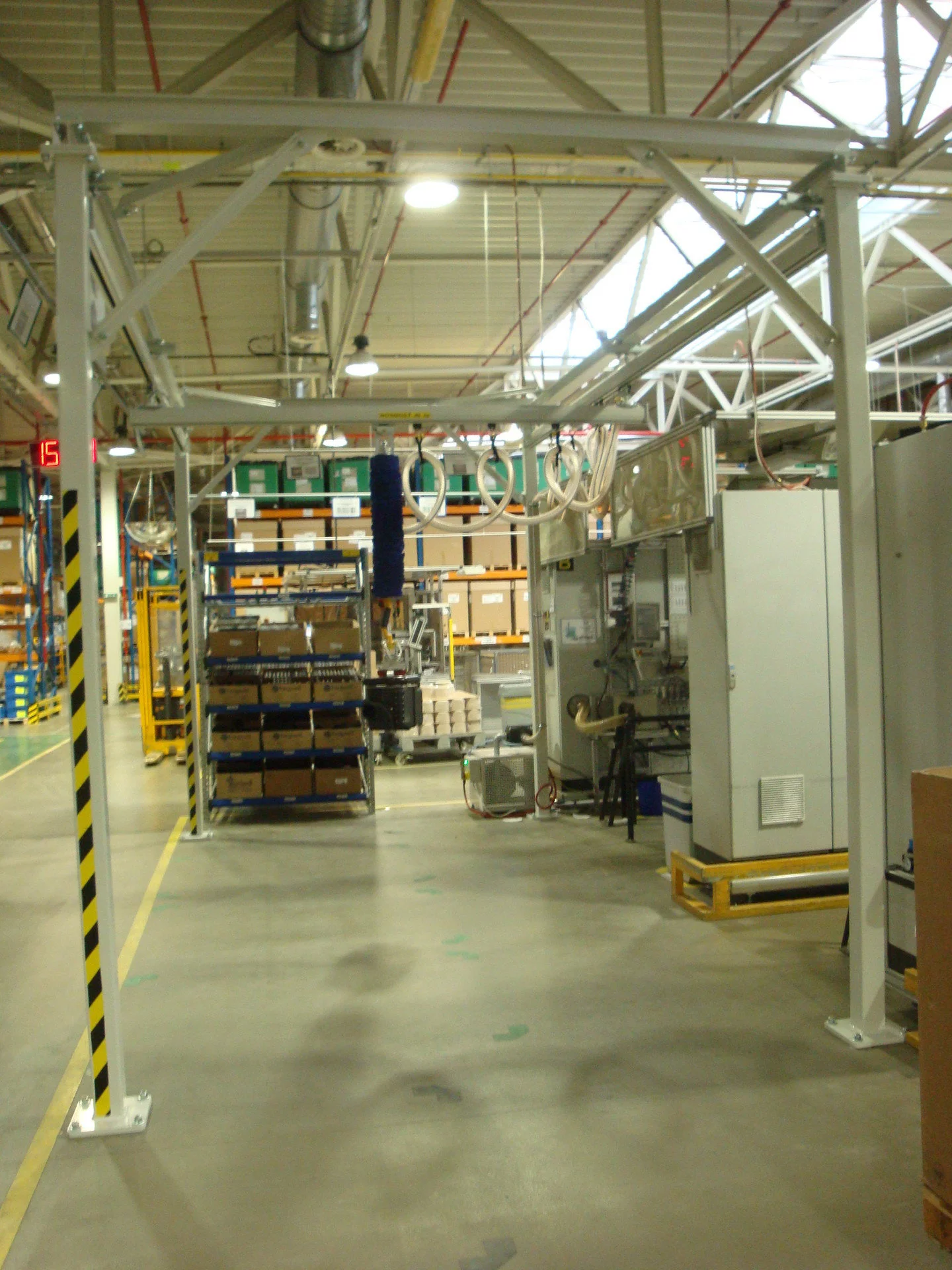

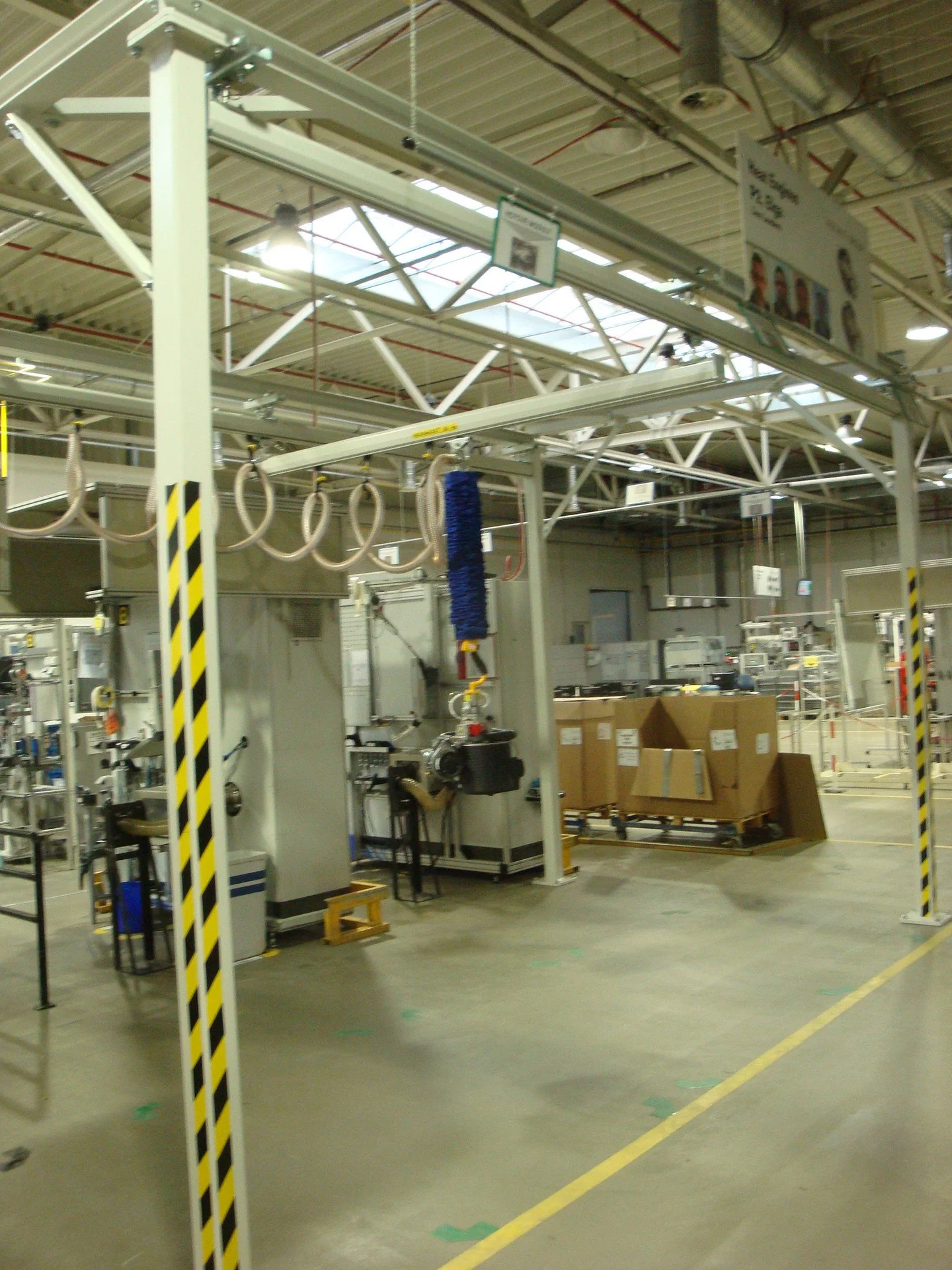

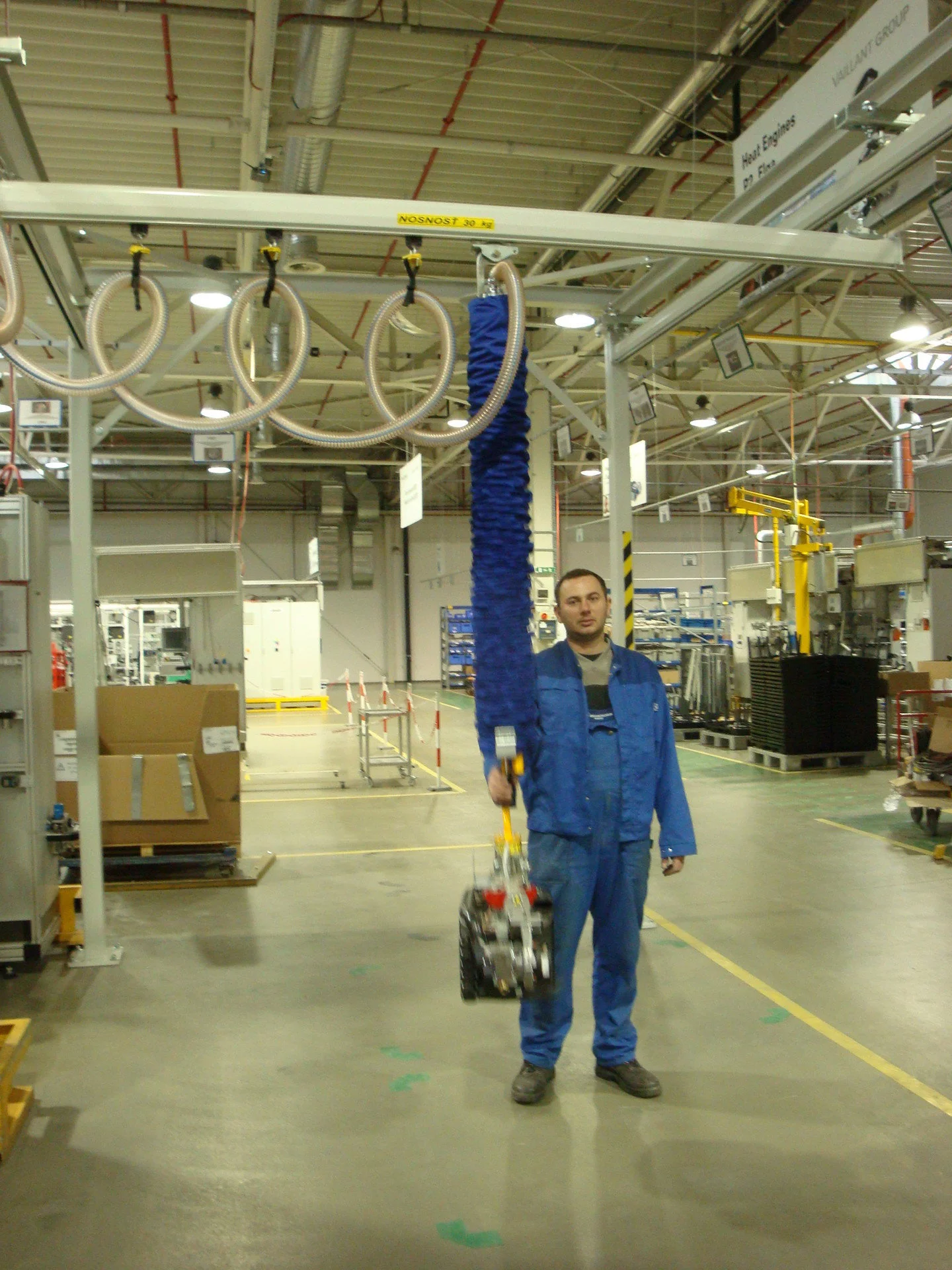

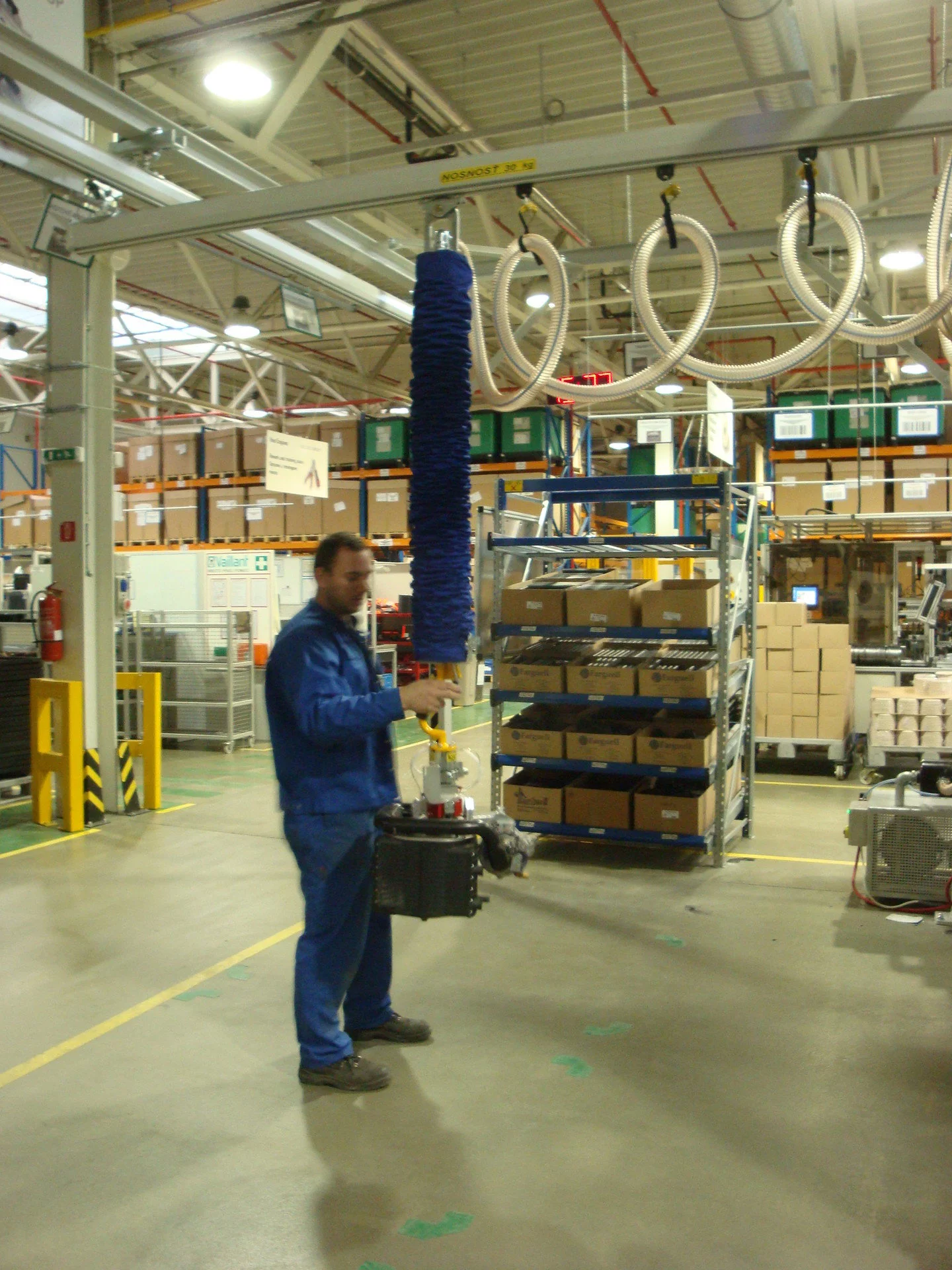

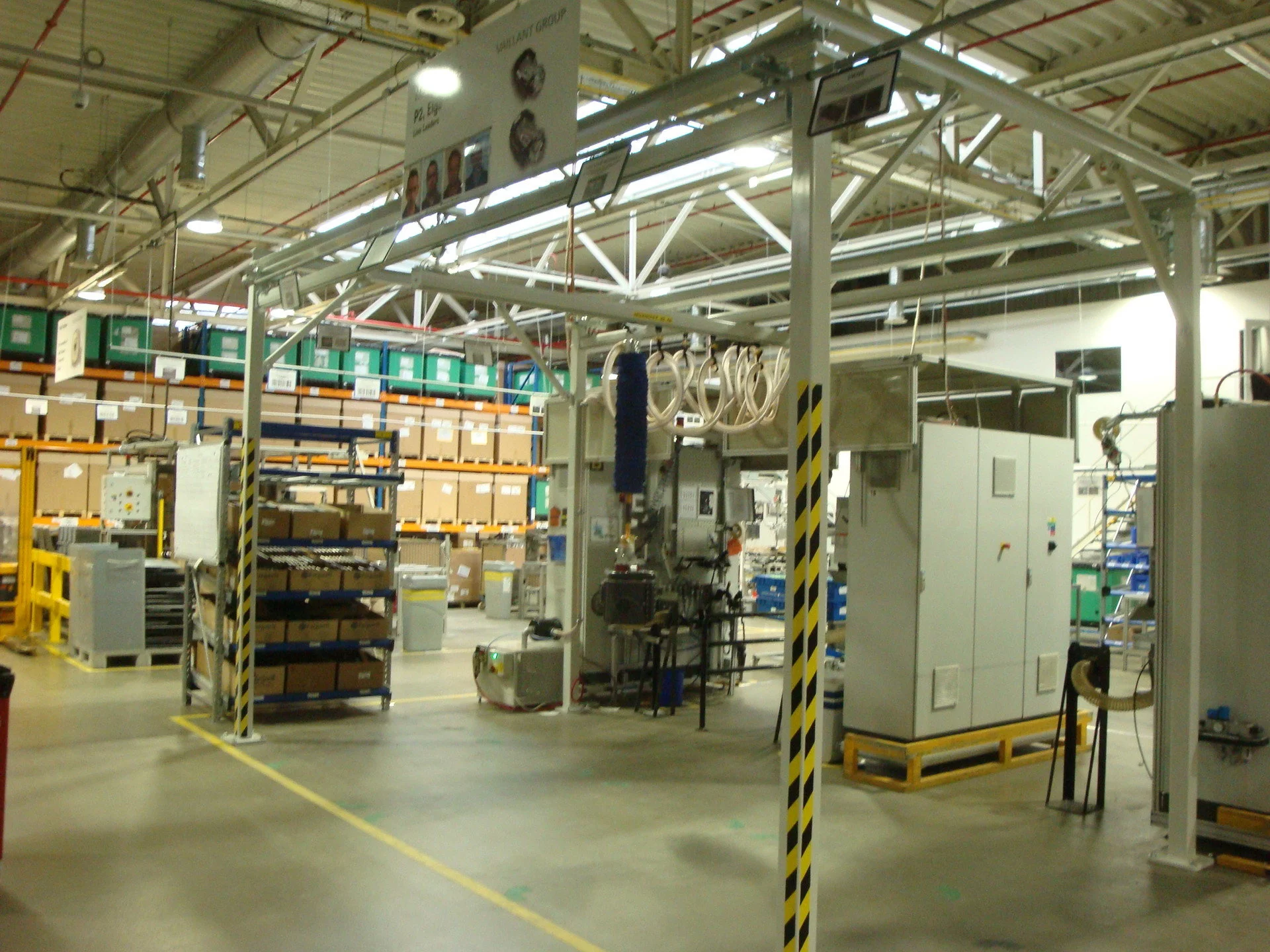

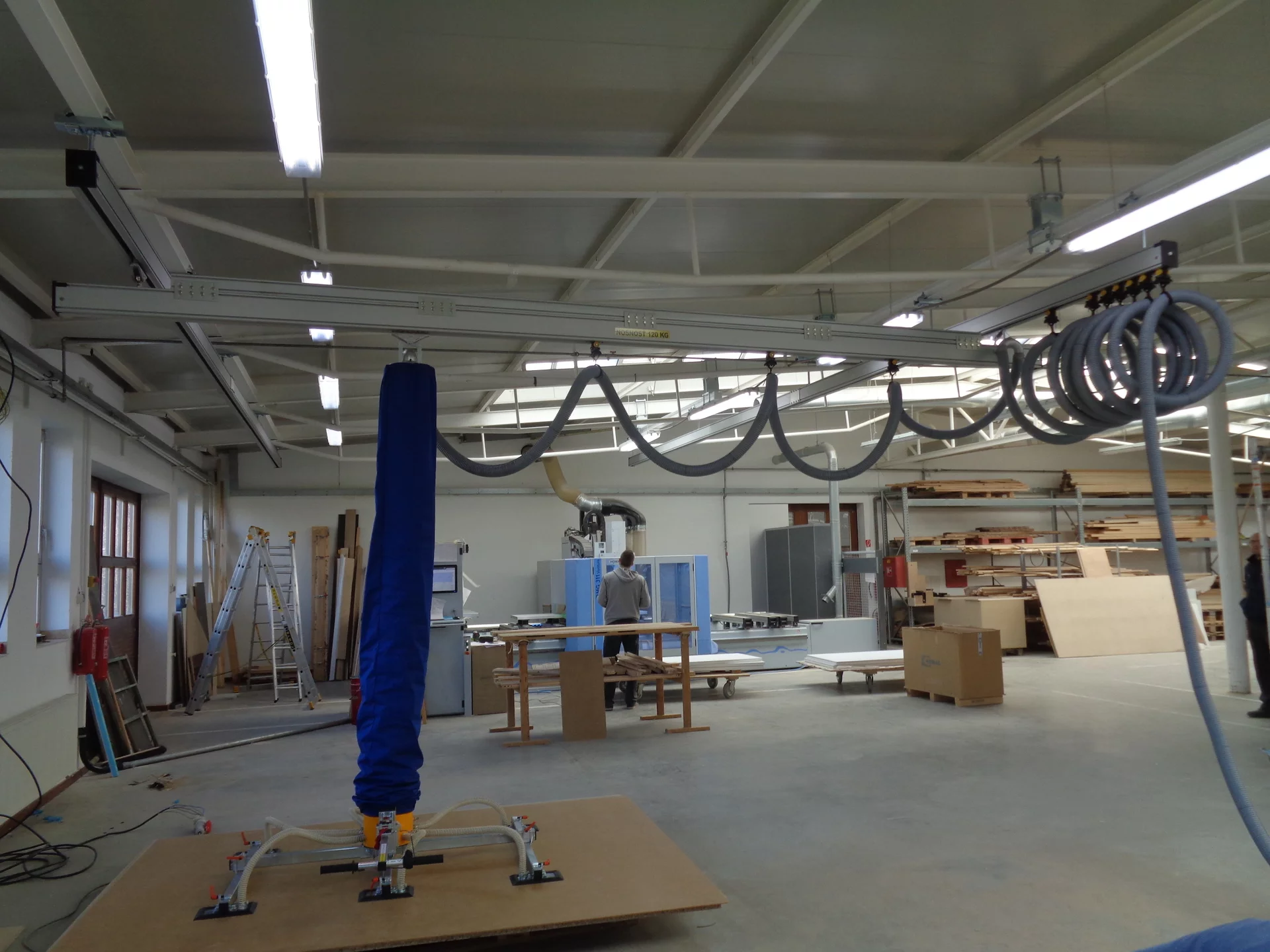

Fotogaléria

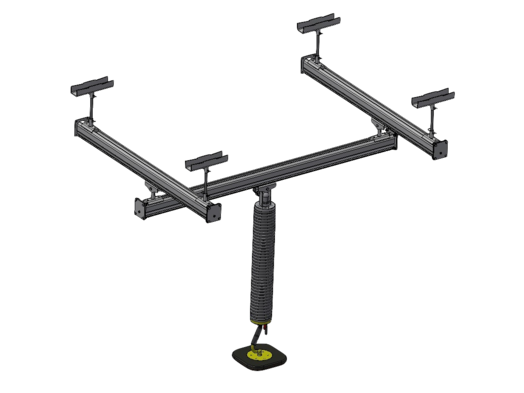

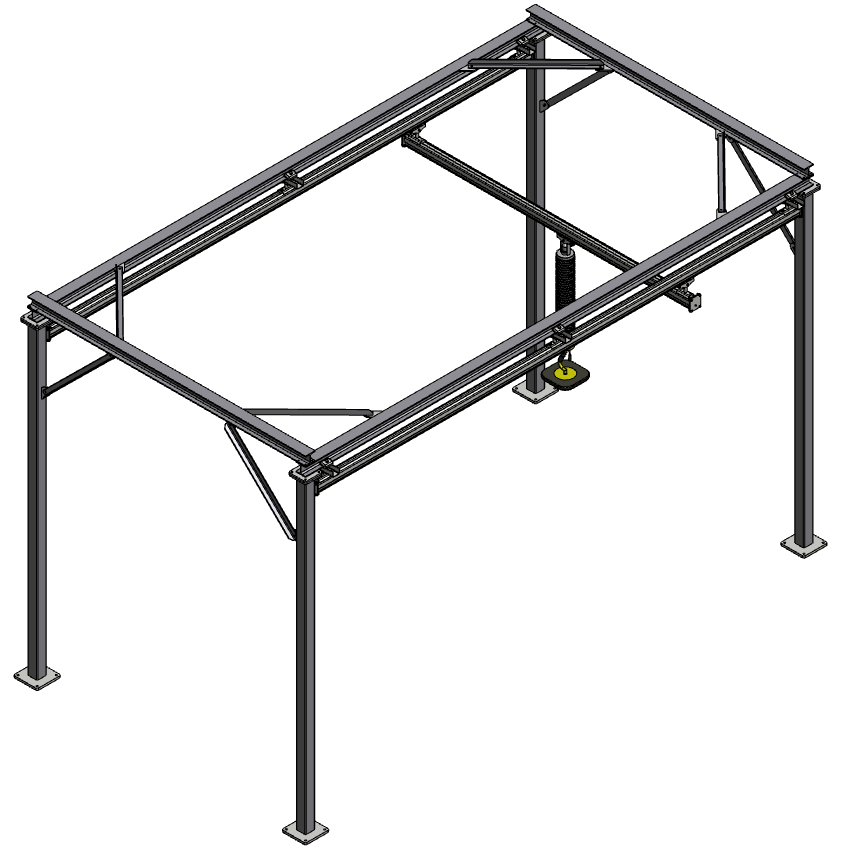

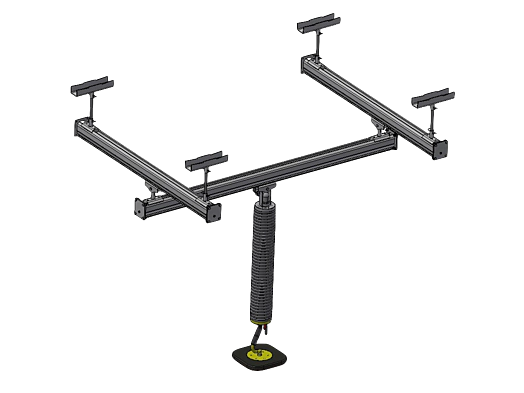

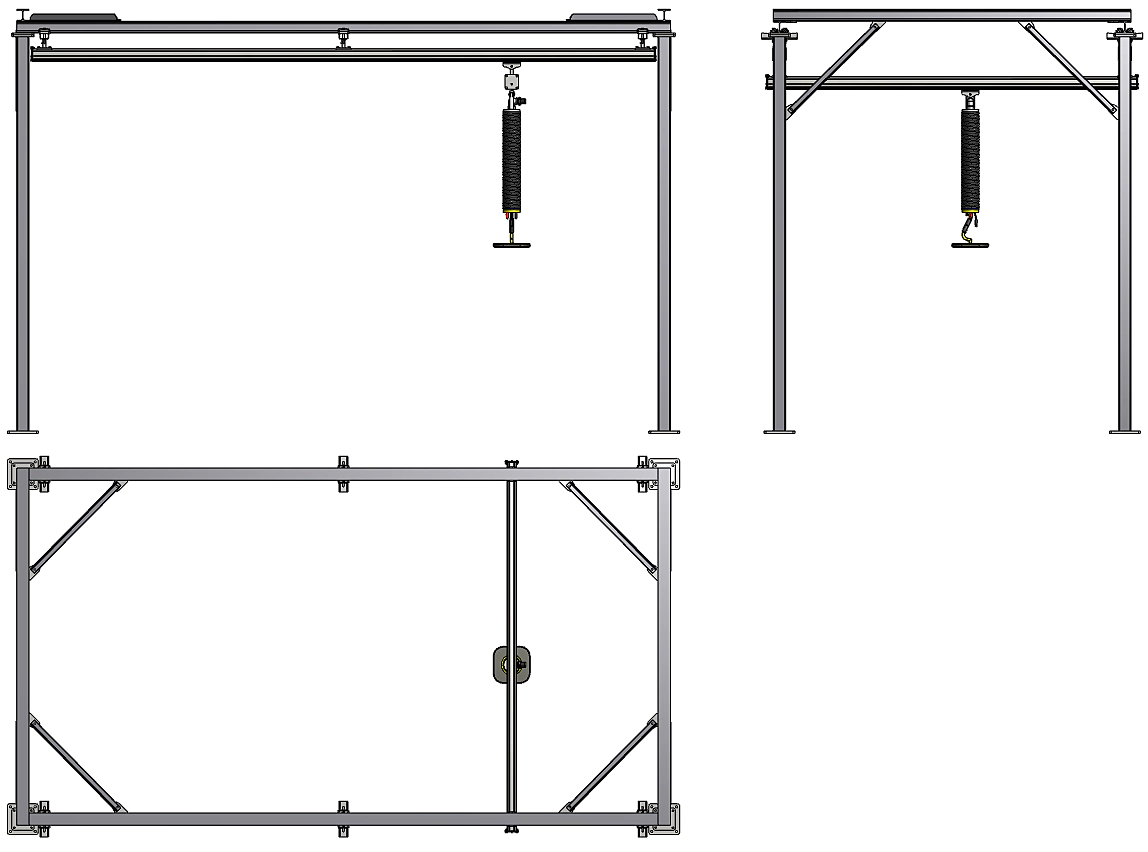

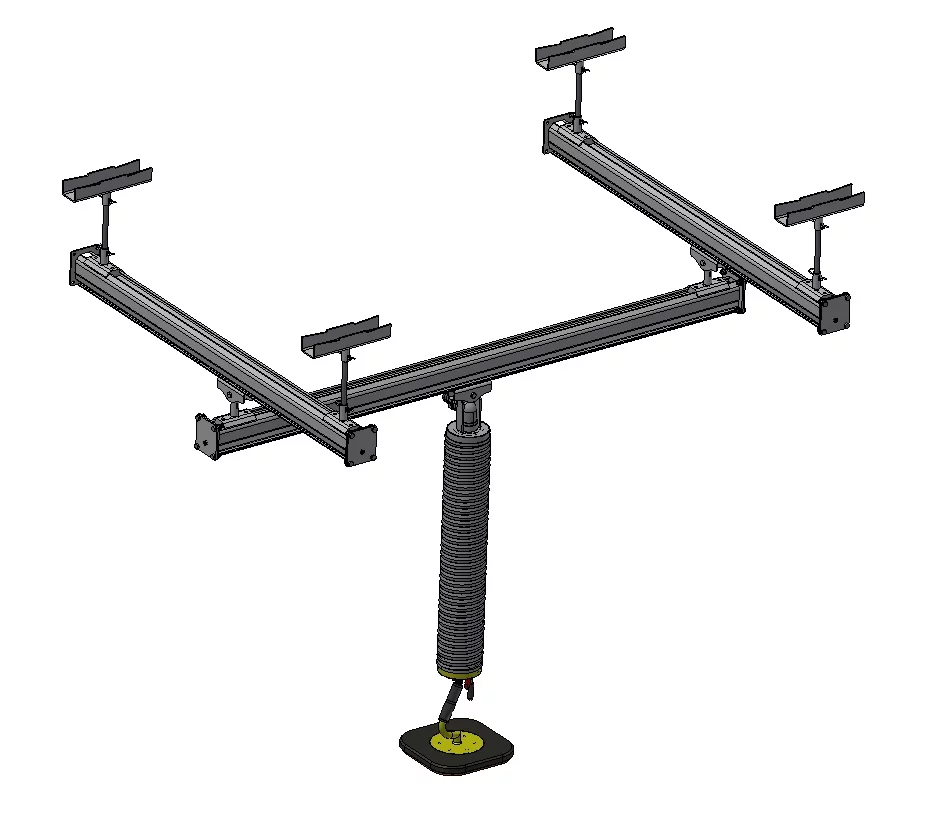

3D modely + výkresy
