Vákuový uchopovač VM 750/8-2,5x1/VZV

Základný popis:

  • hlavná nosná oceľová konštrukcia s dvomi kapsami na uchytenie na vysokozdvižný vozík
  • osem prísaviek s priemerom 255 mm
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • vákuová pumpa – prevedenie (24V sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 750/8-2,5x1/VZV je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať malé, stredne a veľké veľkoformátové ploché bremená do hmotnosti 750 kg v horizontálnej polohe  v pracovnom priestore, ktorý je daný dosahom vysokozdvižného vozíka

Druhy možných manipulovaných bremien:

  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť750 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť137 kg
Max. rozmery bremena3000x1500 mm
Min. rozmery bremena1000x1000 mm
Napájanie zariadenia24 V, DC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Dĺžka (mm)Hĺbka (mm)Výška (mm)
8/25575013725001016430

Fotogaléria + videogaléria

VÁKUOVÝ UCHOPOVAČ NA VZV - MANIPULÁCIA S PLECHMI

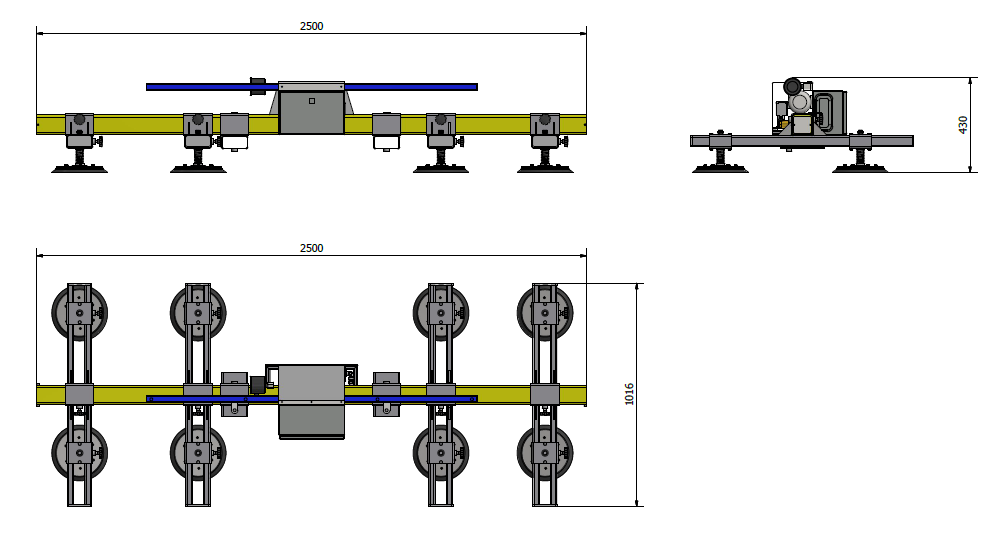

3D model / výkresy
