Vákuový uchopovač VM 2000/10-6x1,25

Základný popis:

  • hlavná nosná oceľová konštrukcia so štvorbodovým závesom
  • ručne prestaviteľné priečne traverzy v osi „x“
  • osem prísaviek s priemerom 400 mm

  • dve stredové prísavky s priemerom 255 mm na uchopenie malých výpalkov
  • ručne prestaviteľné prísavky v osi „y“
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 2000/10-6x1,25 je väčšie uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľké veľkoformátové ploché bremená do hmotnosti 2000 kg v horizontálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

    ✓    oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
    ✓    sklenené tabule a dosky
    ✓    plastové tabule a dosky
    ✓    kameň s brúseným povrchom
    ✓    drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný
  • Možnosť prisať aj výpalky plechov od romzmeru 420x420 mm

Základné technické údaje :

Maximálna nosnosť2000 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť620 kg
Max. rozmery bremena8000x2000 mm
Min. rozmery bremena800x300 mm
Napájanie zariadeniaa) 3 PE (PEN) 400VAC/50Hz/15VAC
b) 1 N PE 230VAC/50Hz/24VDC

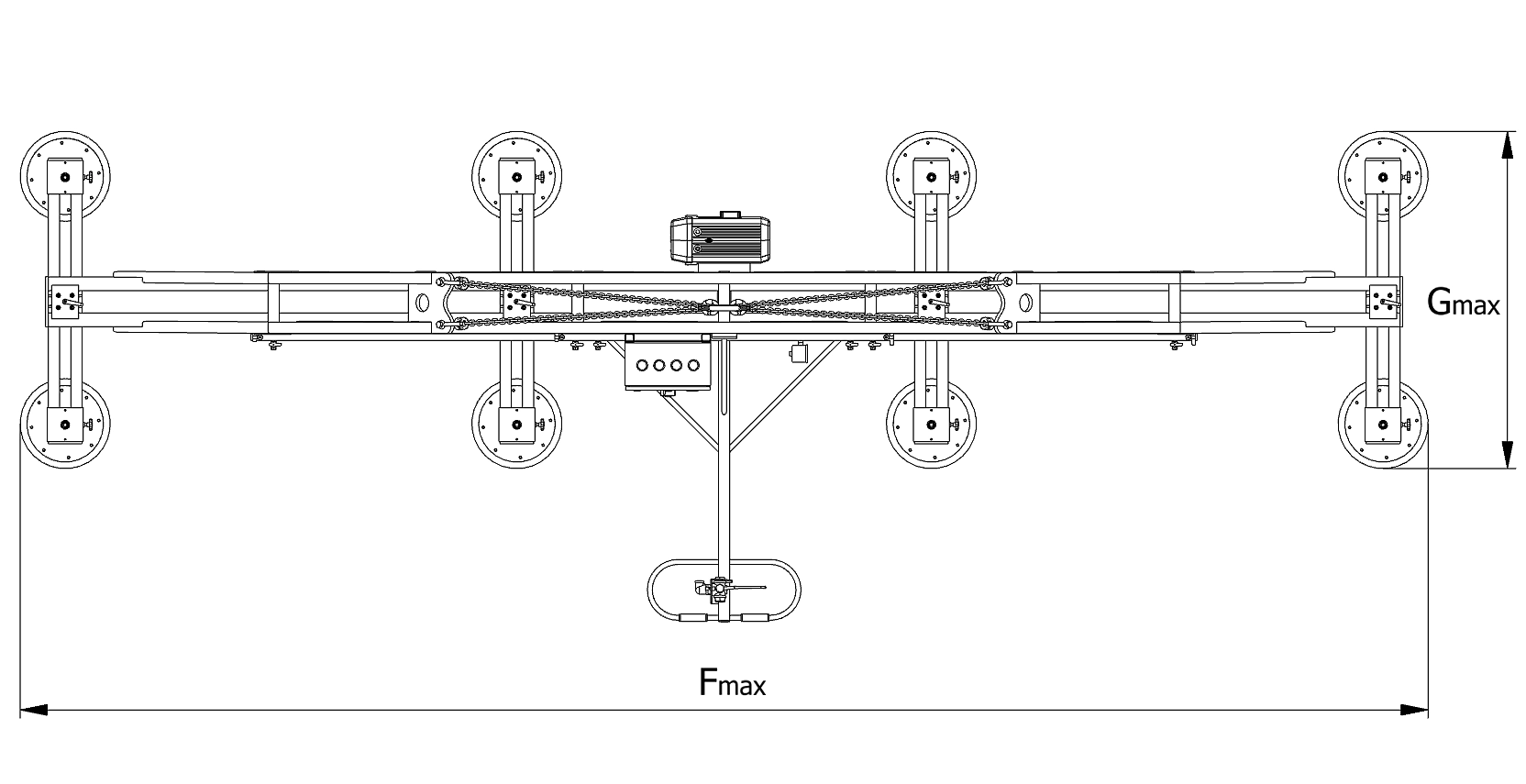

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)
8/4002000620602012702060400 a 2552070

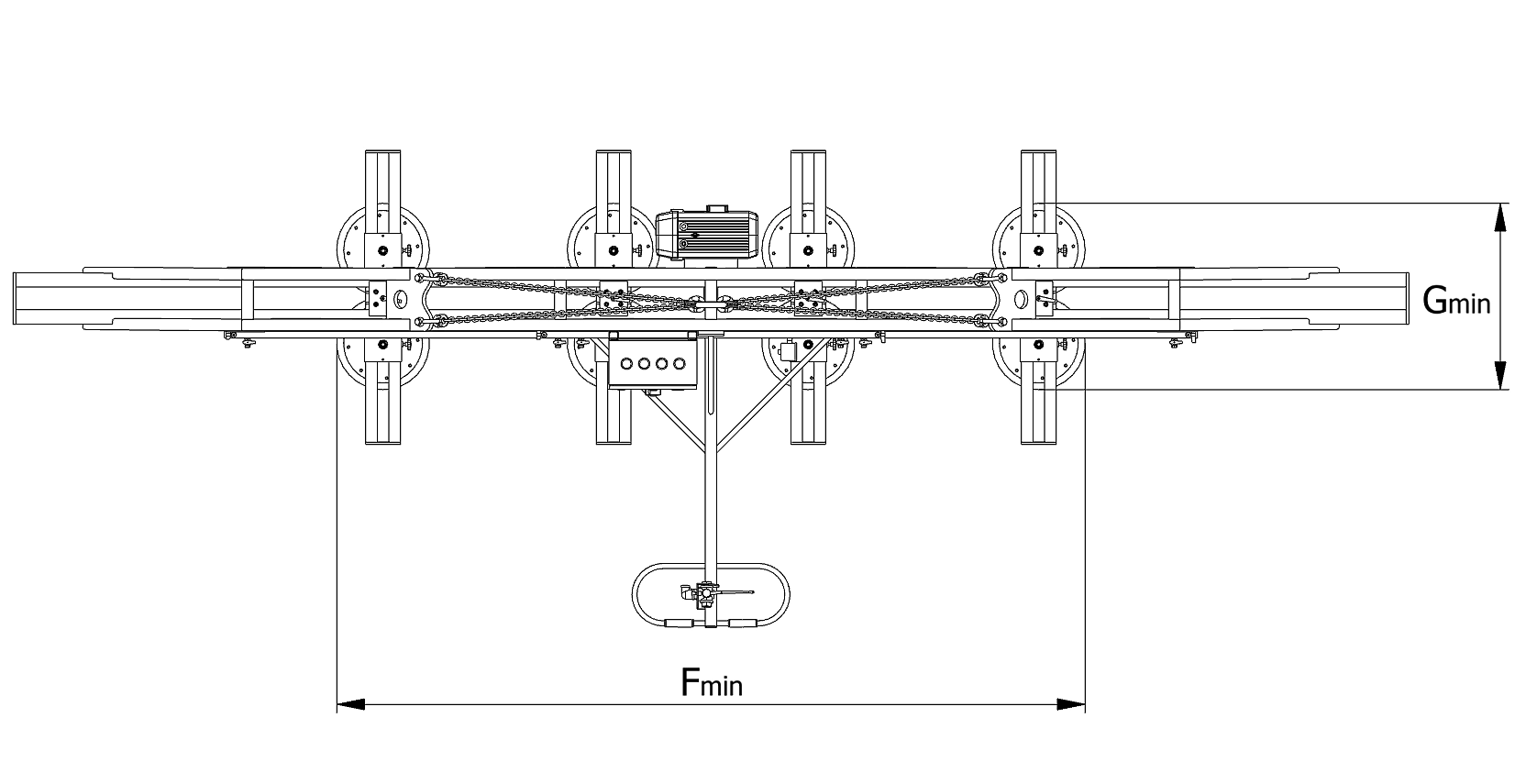

2/255F min (mm)F max (mm)G min (mm)G max (mm)
32206250850850

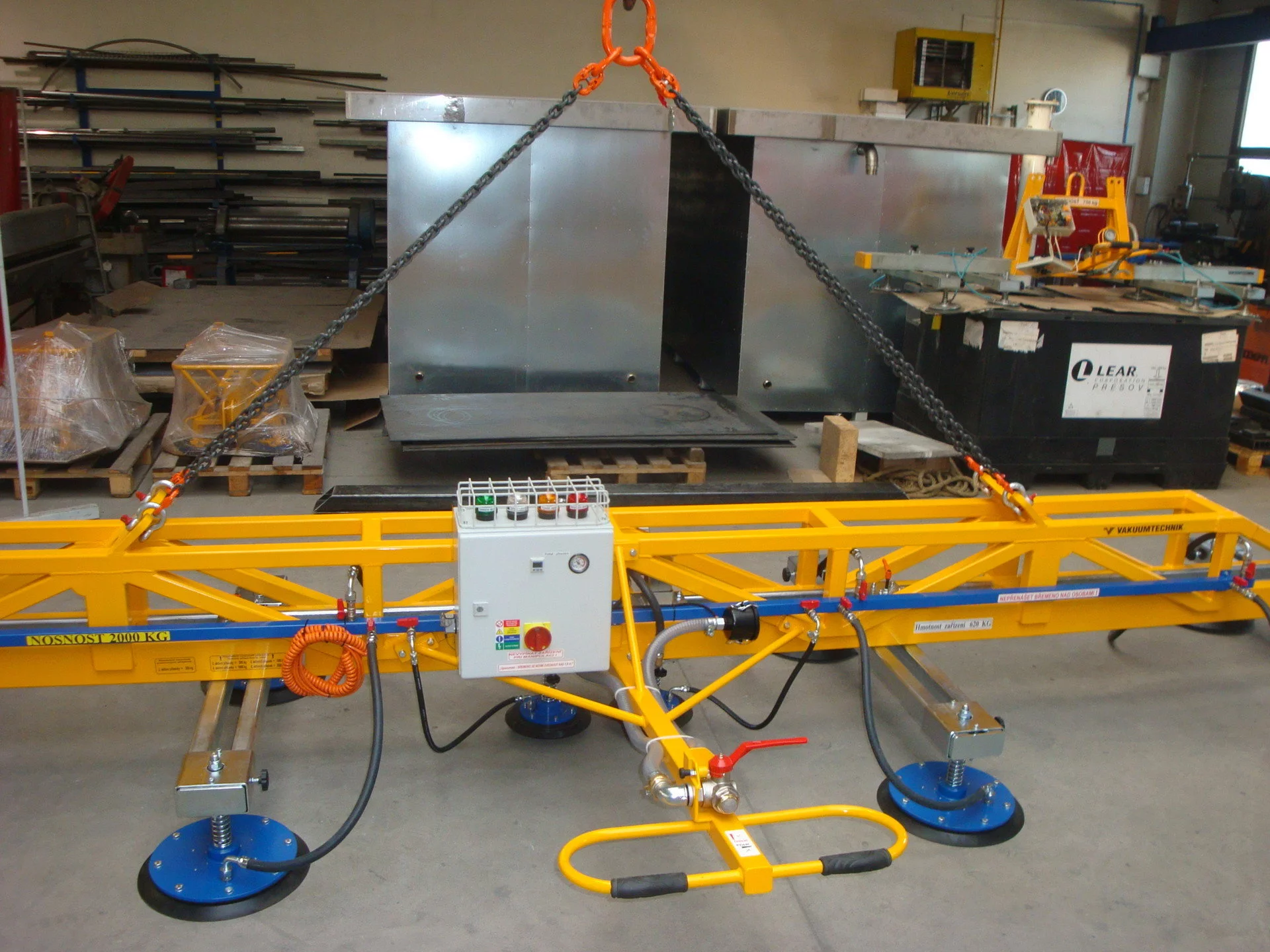

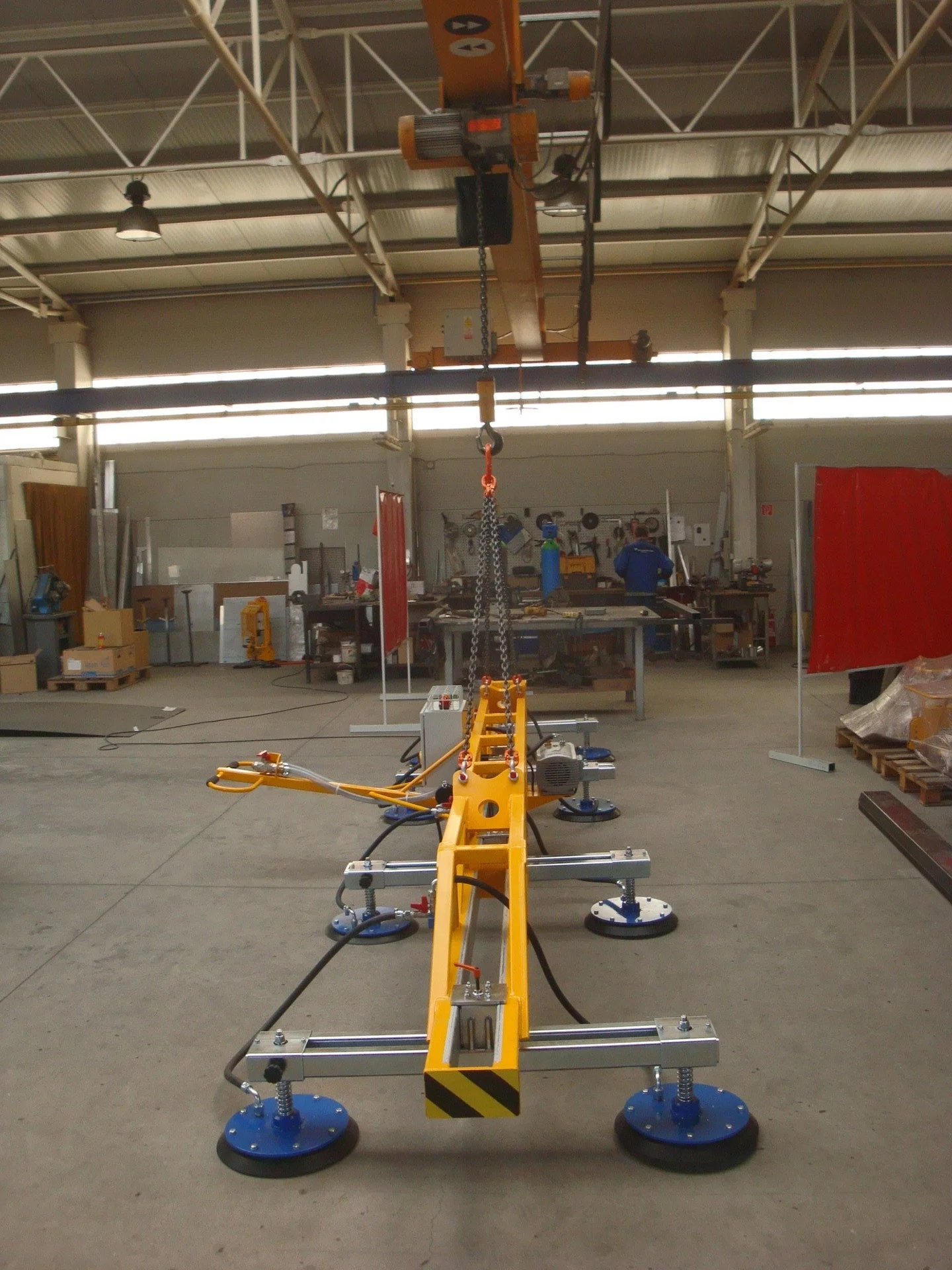

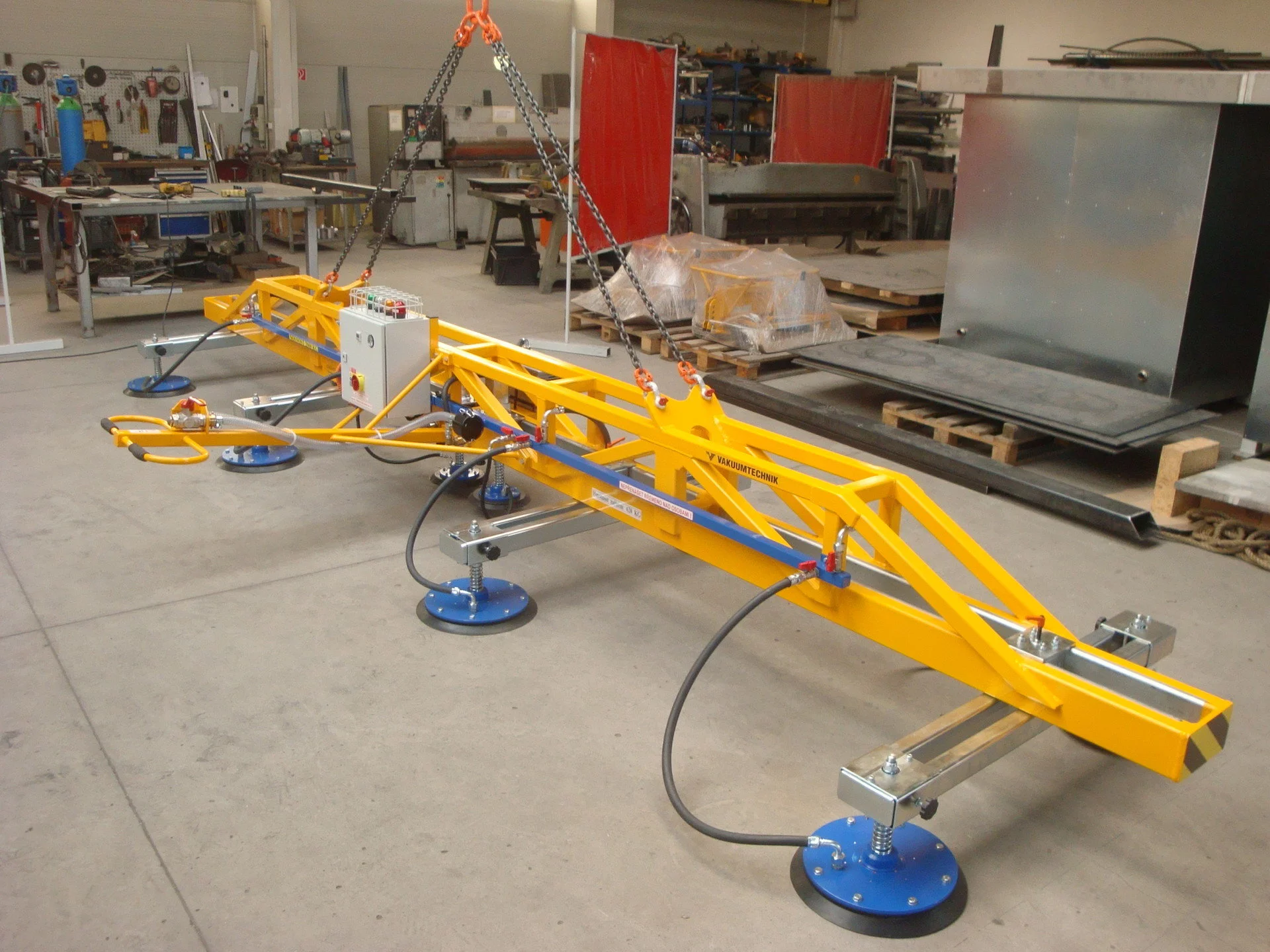

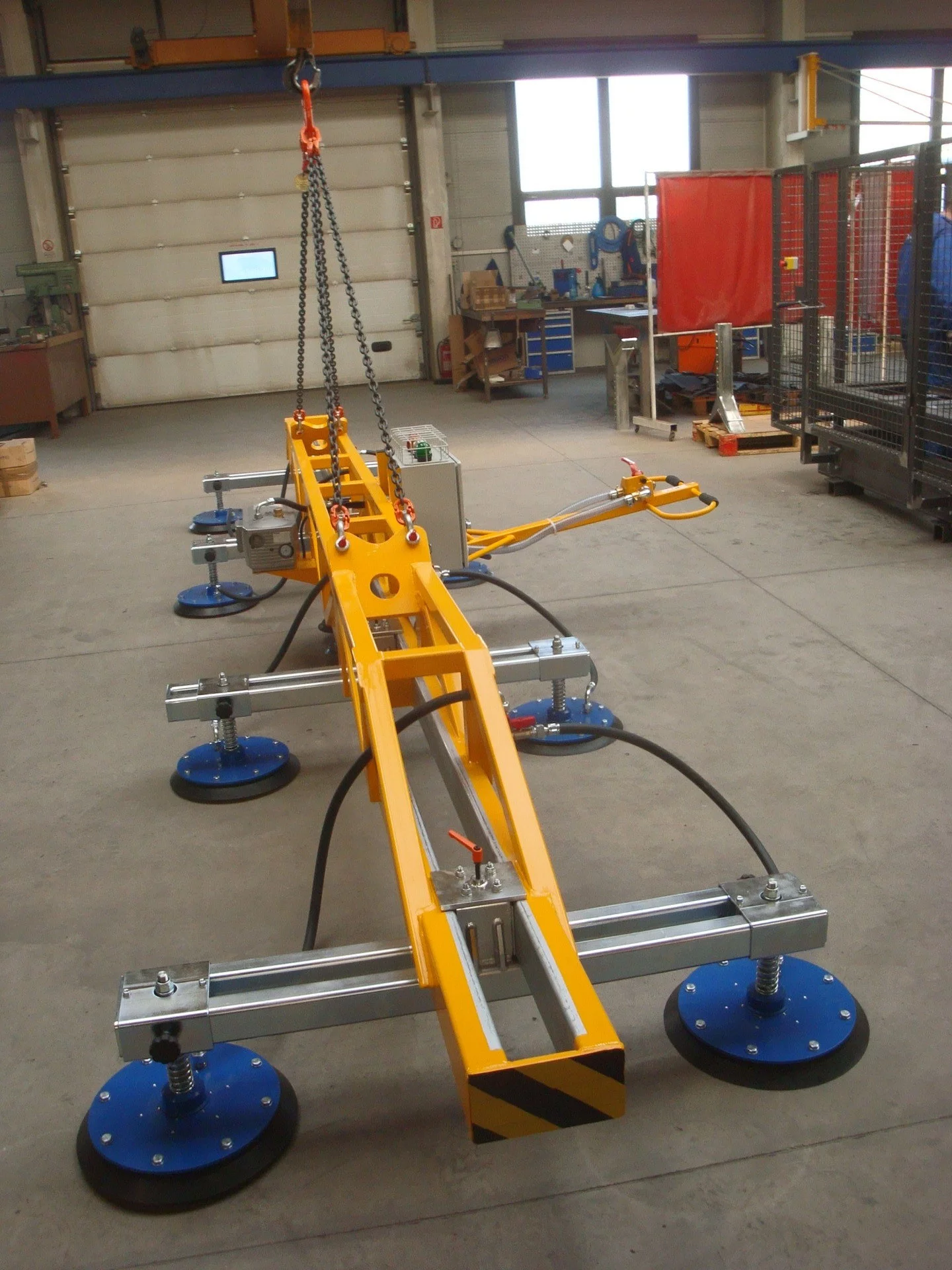

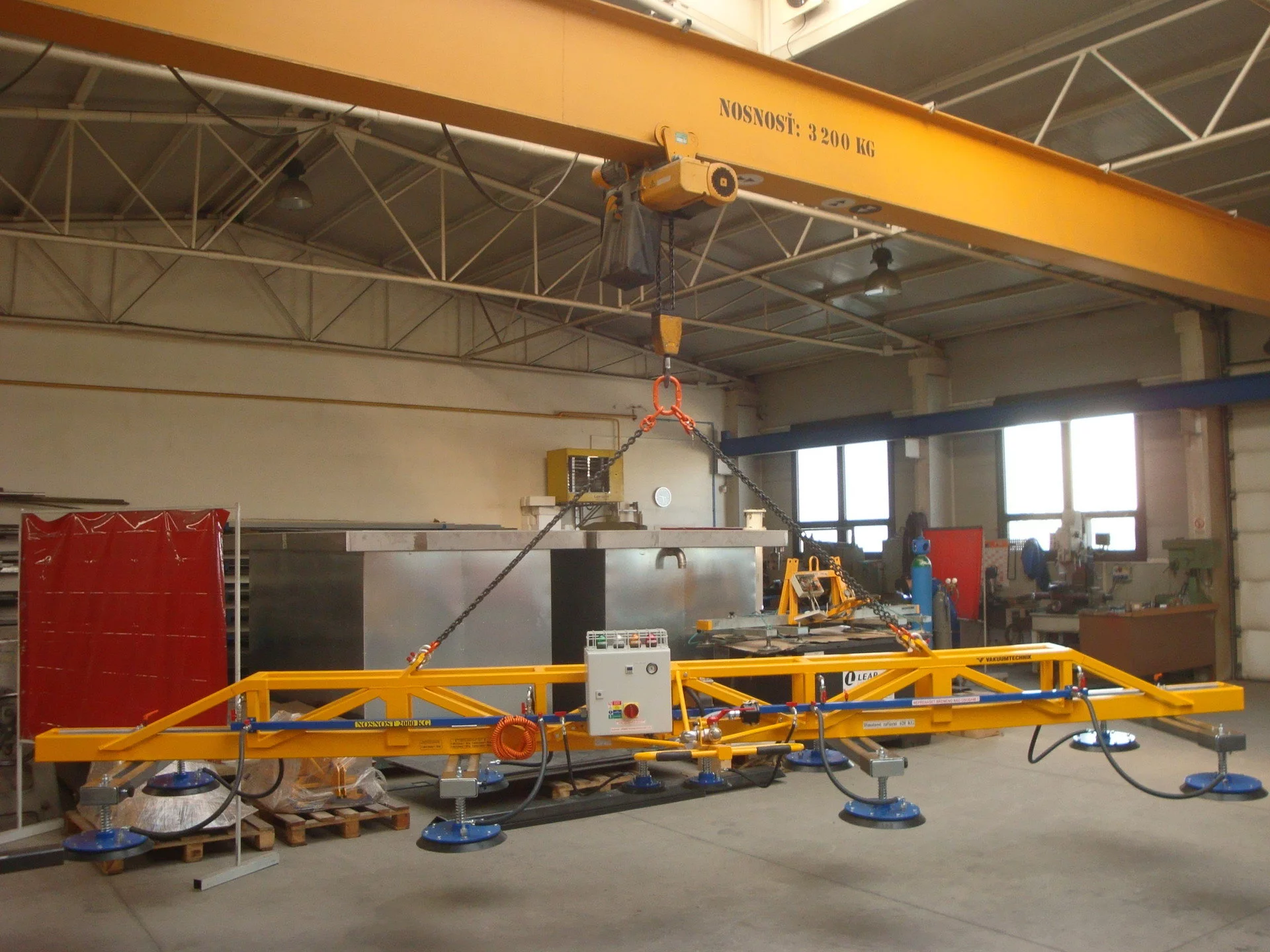

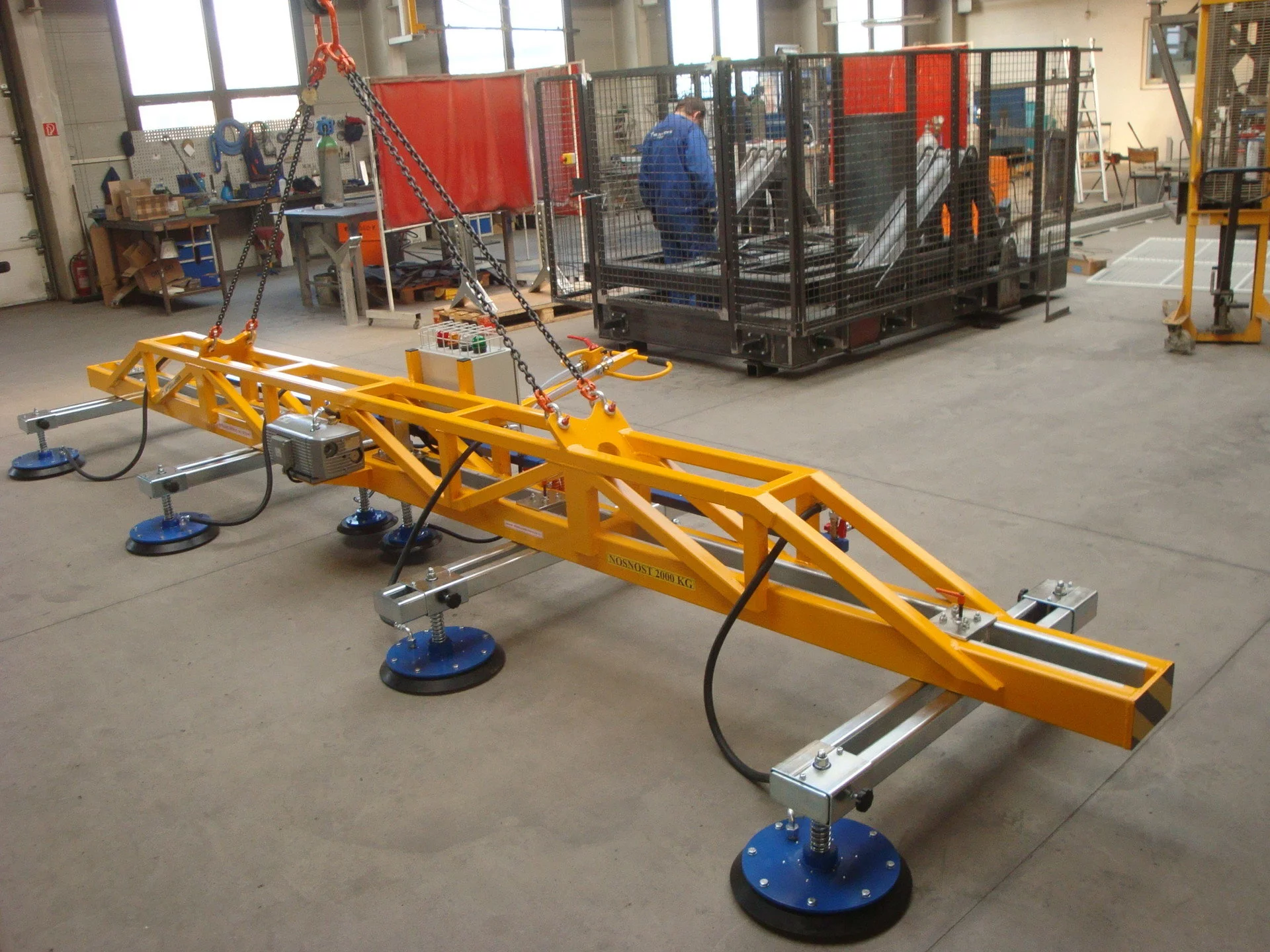

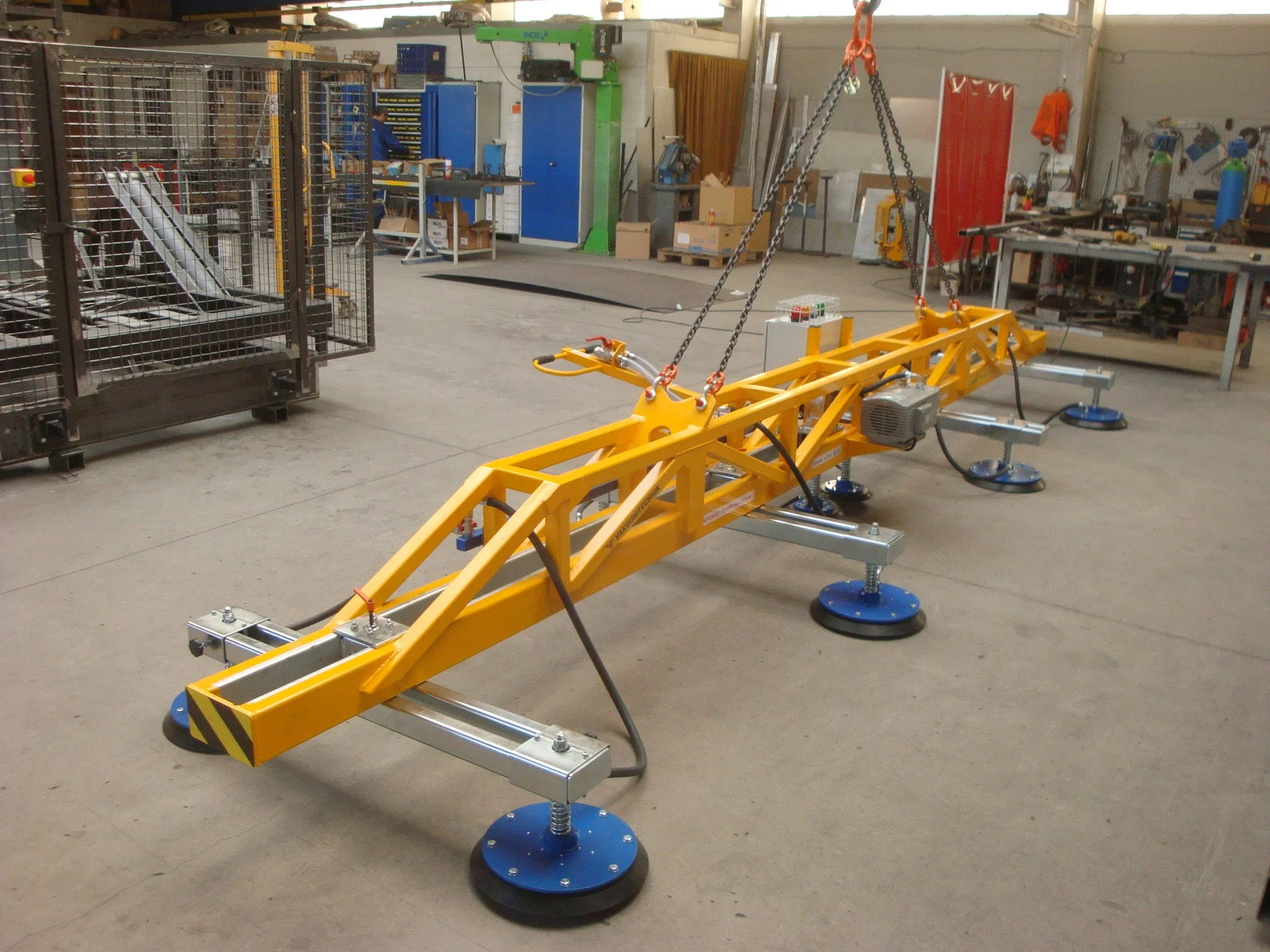

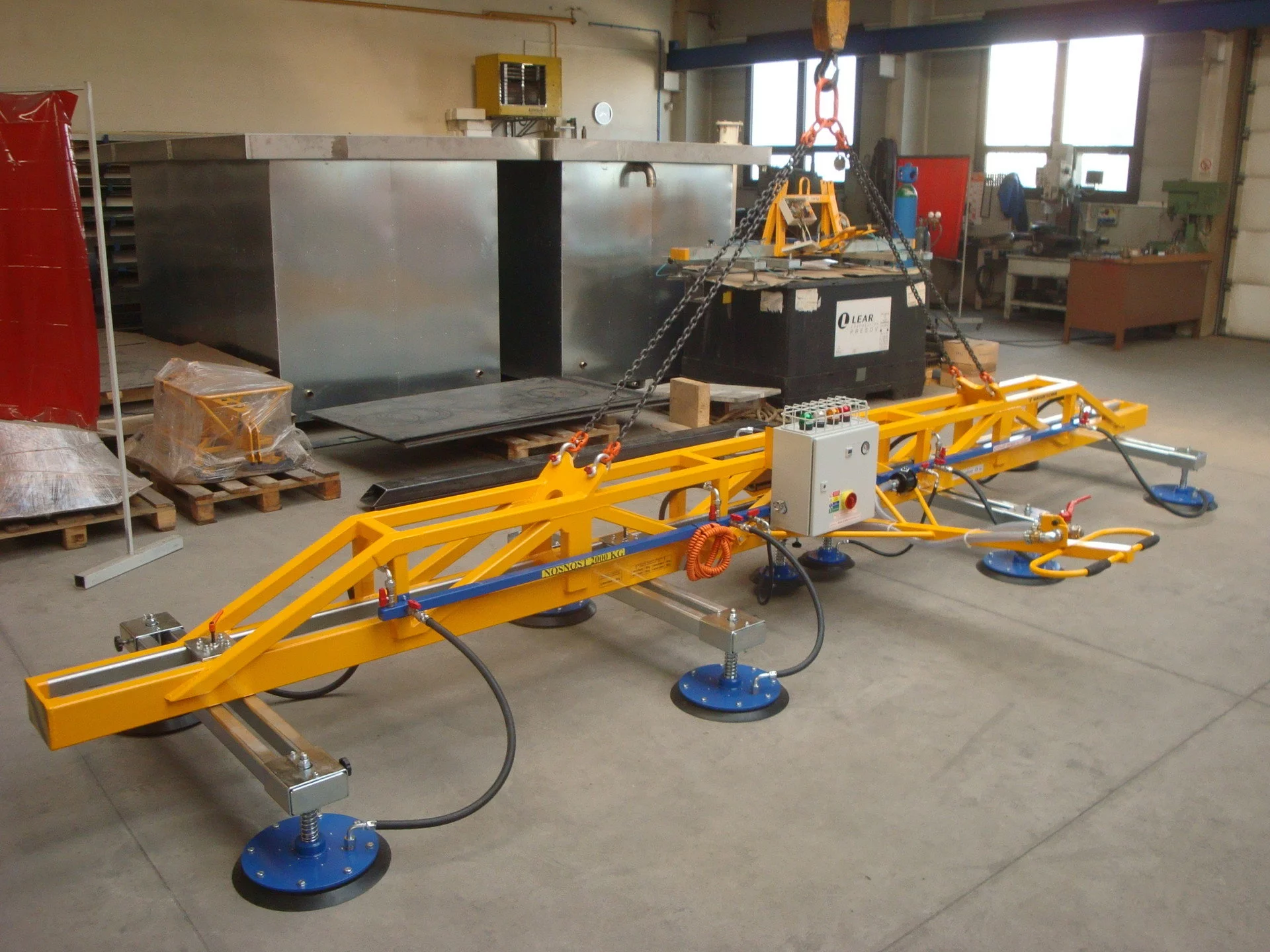

Fotogaléria

3D modely / výkresy
