Vákuový uchopovač VM 1000/7-6000

Základný popis:

  • hlavná nosná oceľová konštrukcia s dvojbodovým závesom
  • sedem prísaviek s priemerom 370 mm
  • ručne prestaviteľné prísavky v osi „x“
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • dvojčinné ovládanie na odstatie bremena (mechanické, alebo elektromagnetické – cez špirálový tlačidlový ovládač)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 1000/7- 6000 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať úzke a dlhé ploché bremená do hmotnosti 1000 kg v horizontálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Druhy možných manipulovaných bremien:

  • oceľové úzke a dlhé formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • sklenené tabule a dosky
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Základné technické údaje :

Maximálna nosnosť1000 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť270 kg
Max. rozmery bremena8000x1000 mm
Min. rozmery bremena1500x400 mm
Napájanie zariadeniaa) 3+PE (PEN) 400VAC/50Hz/15VAC
b) 1+N+PE 230VAC/50Hz/24VDC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Šírka (mm)Hĺbka (mm)Výška (mm)Priemer prísavky (mm)
7/37010002707100570780370

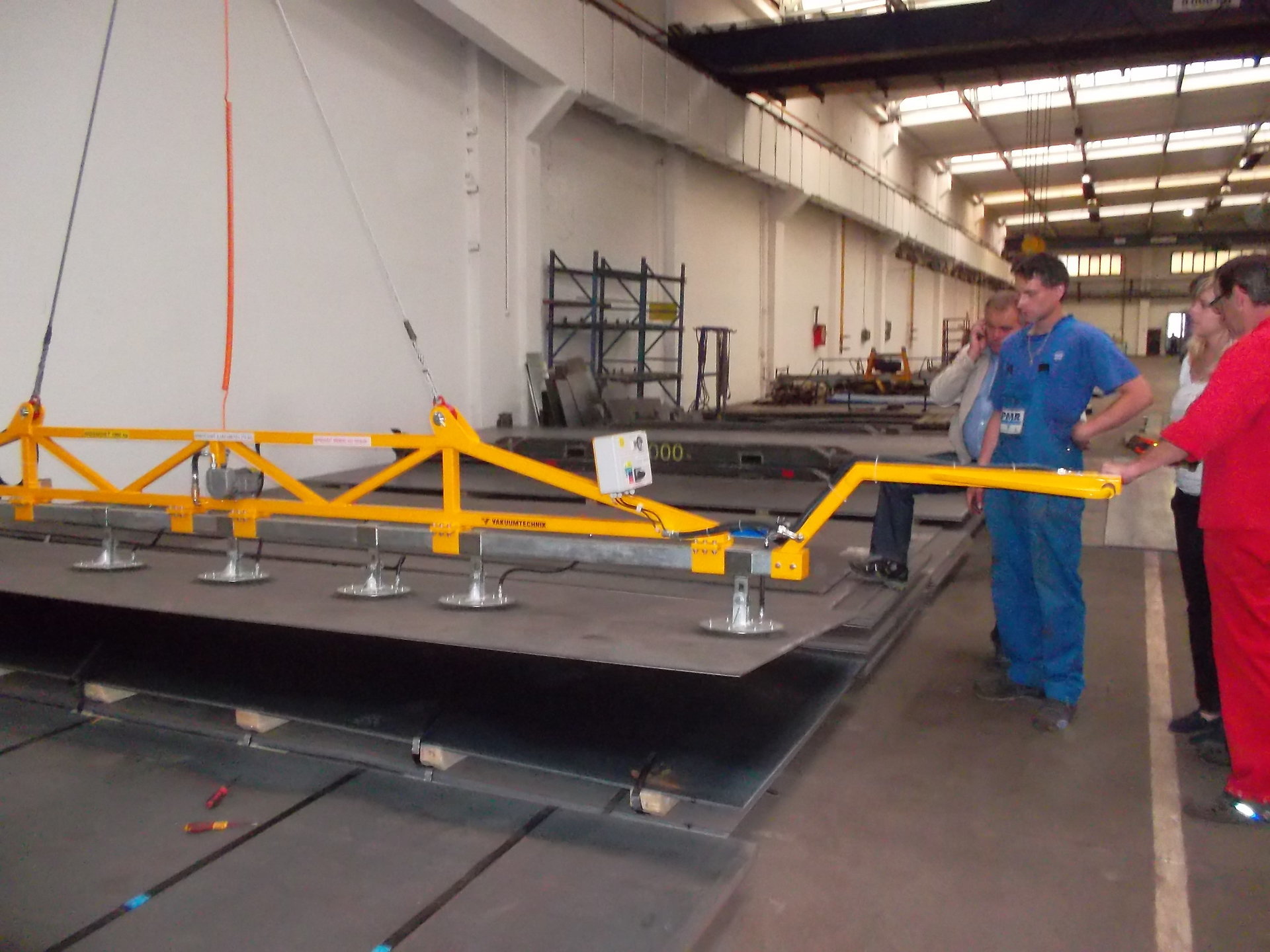

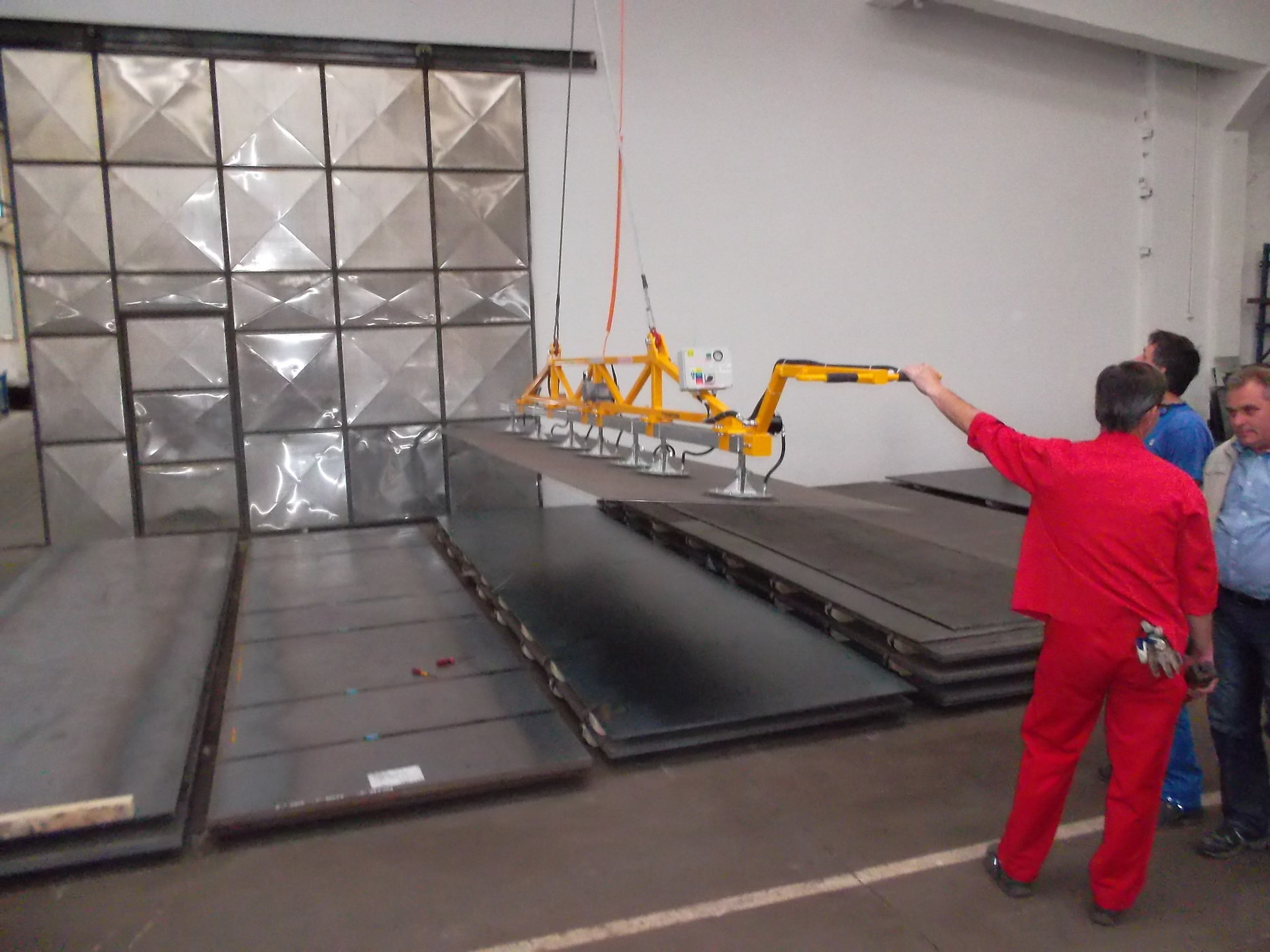

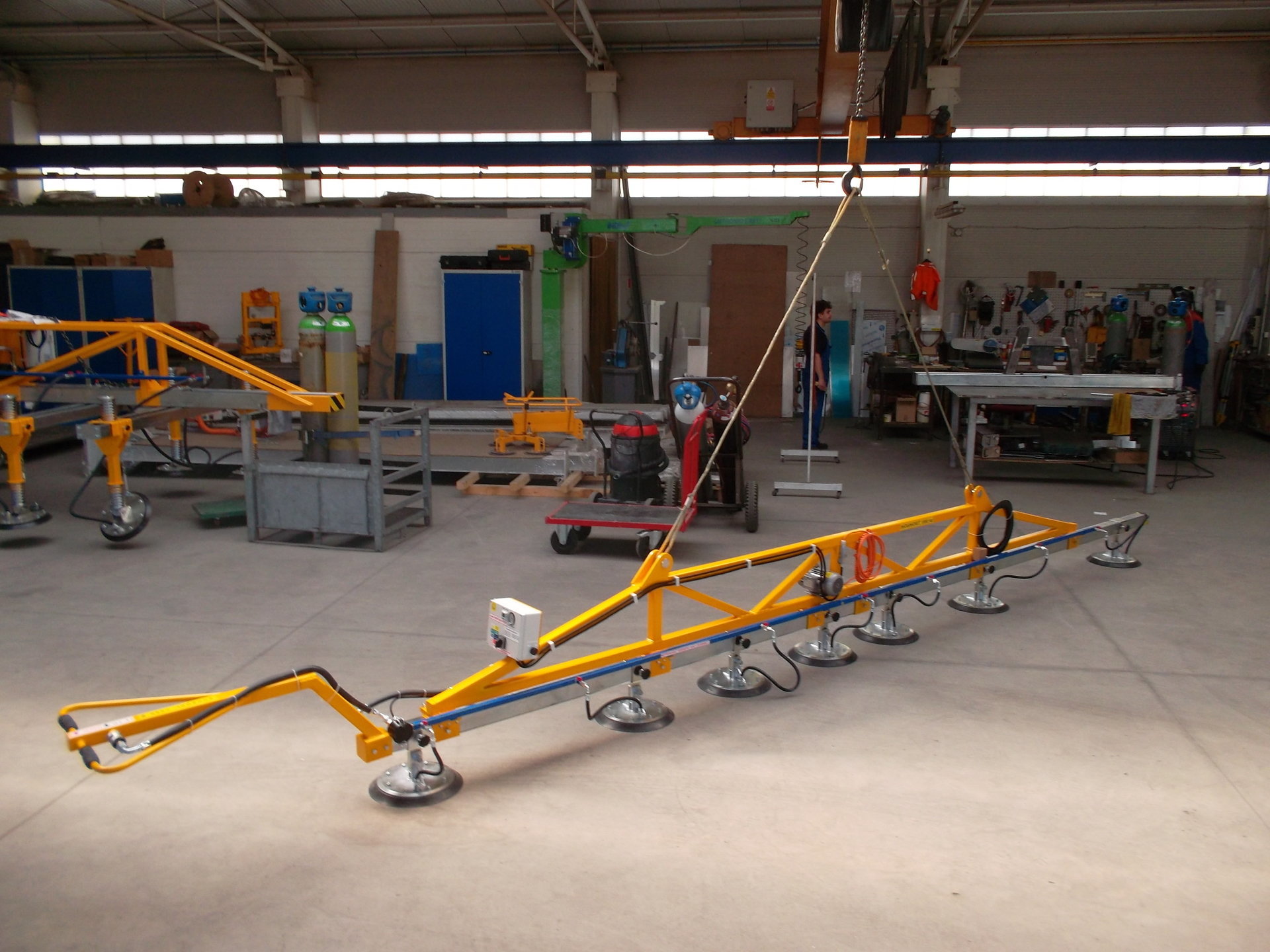

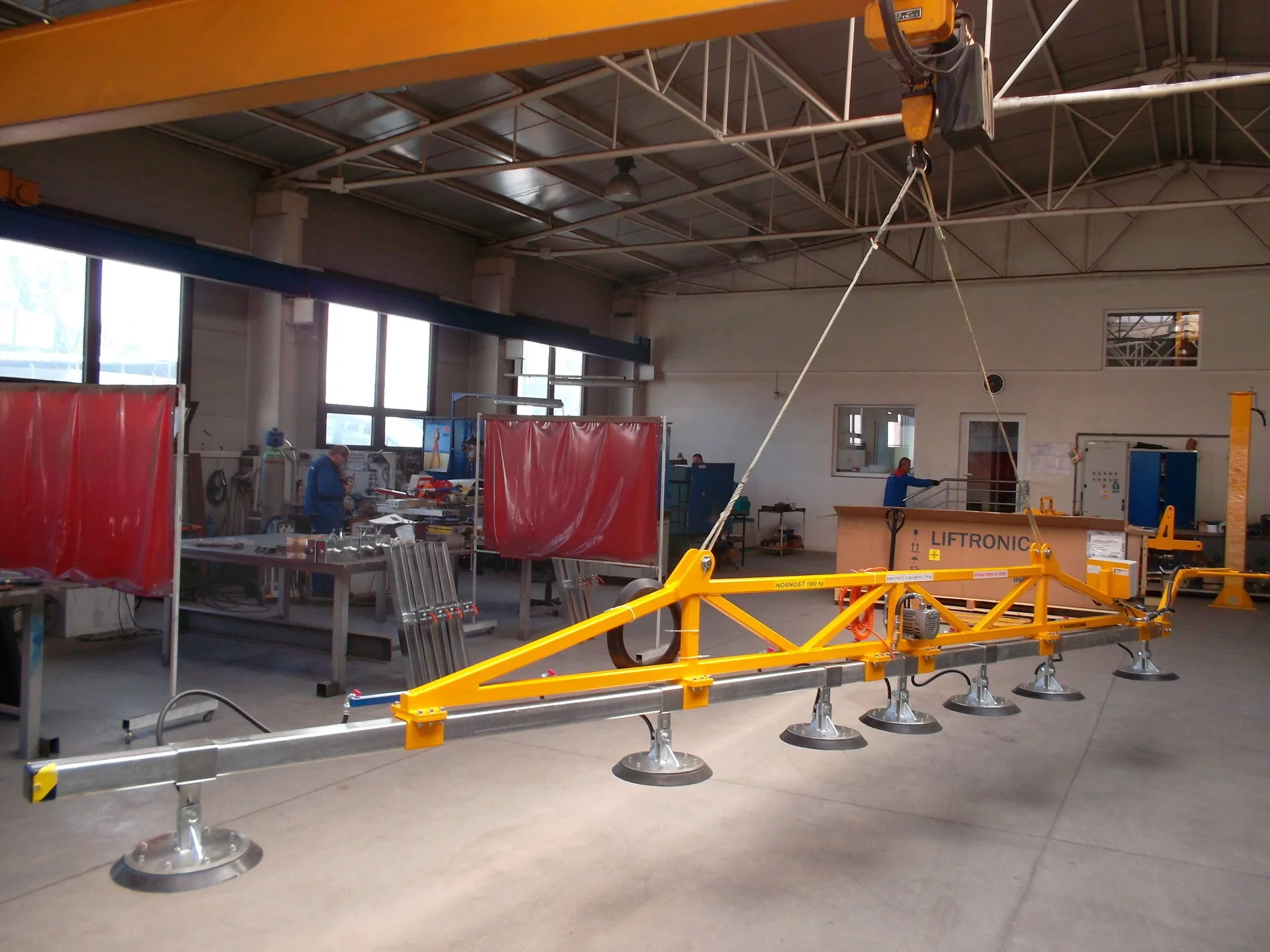

Fotogaléria

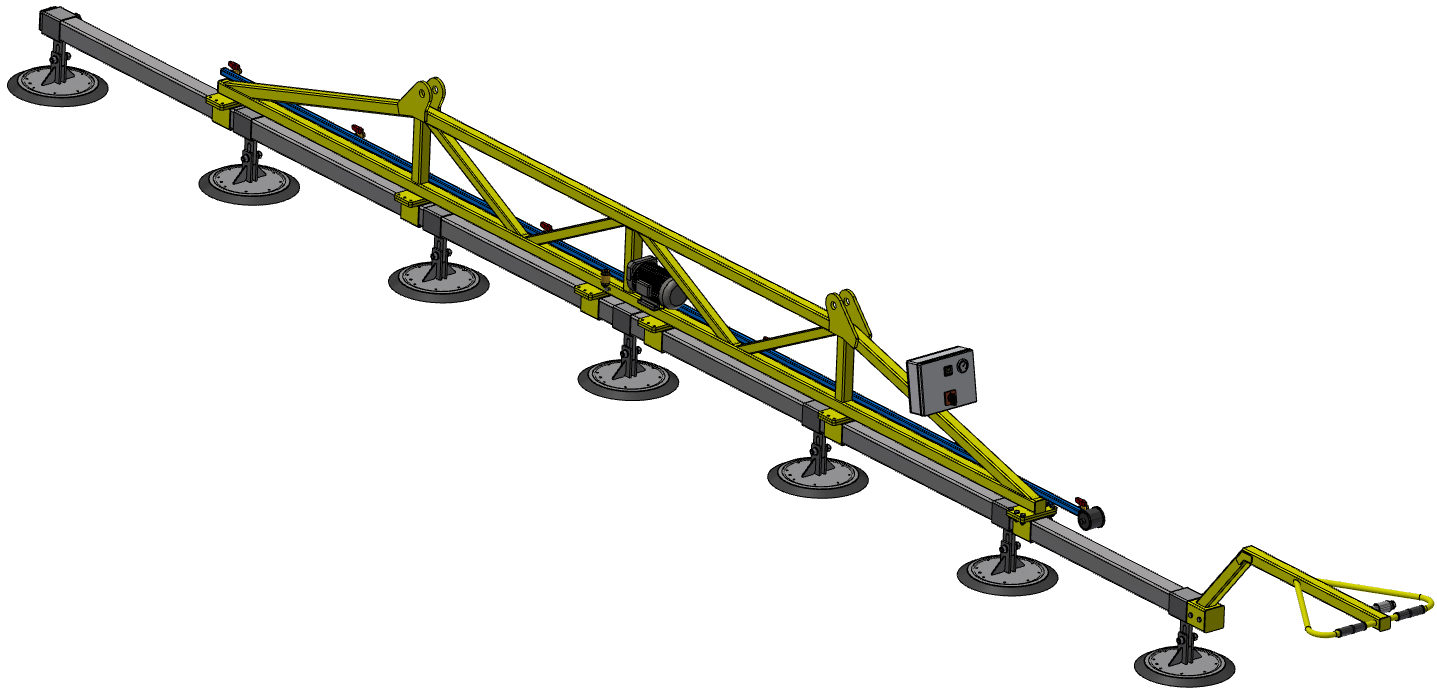

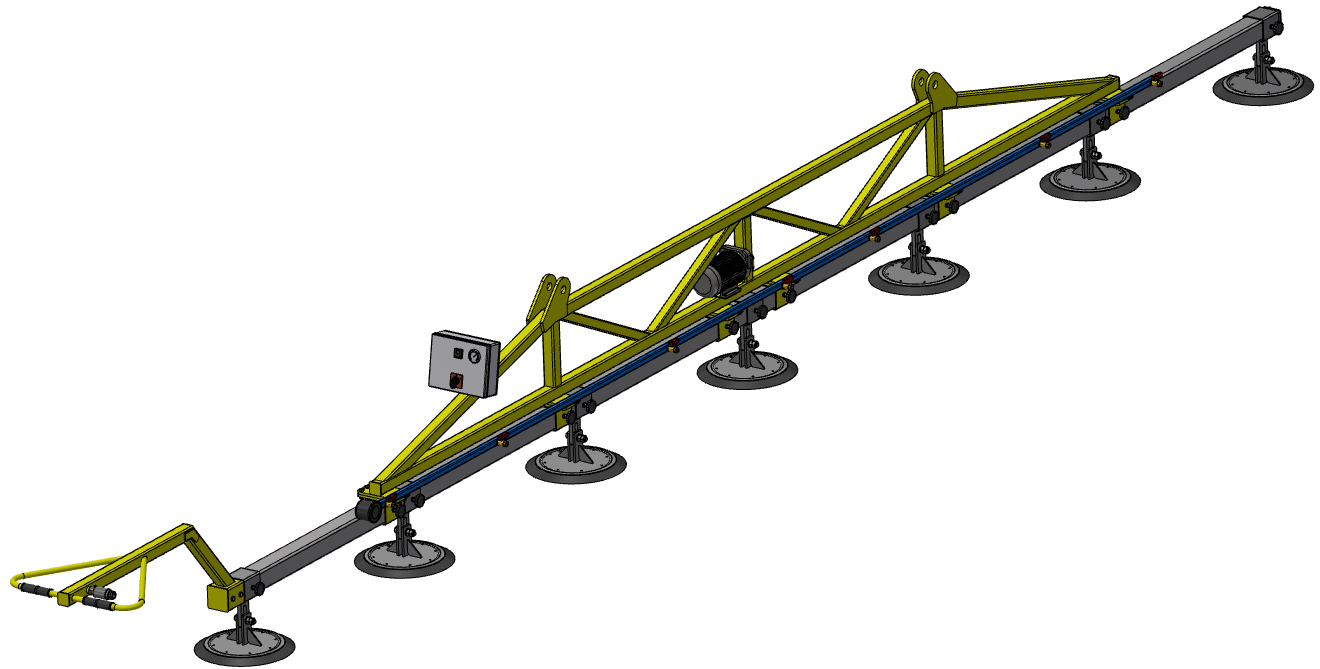

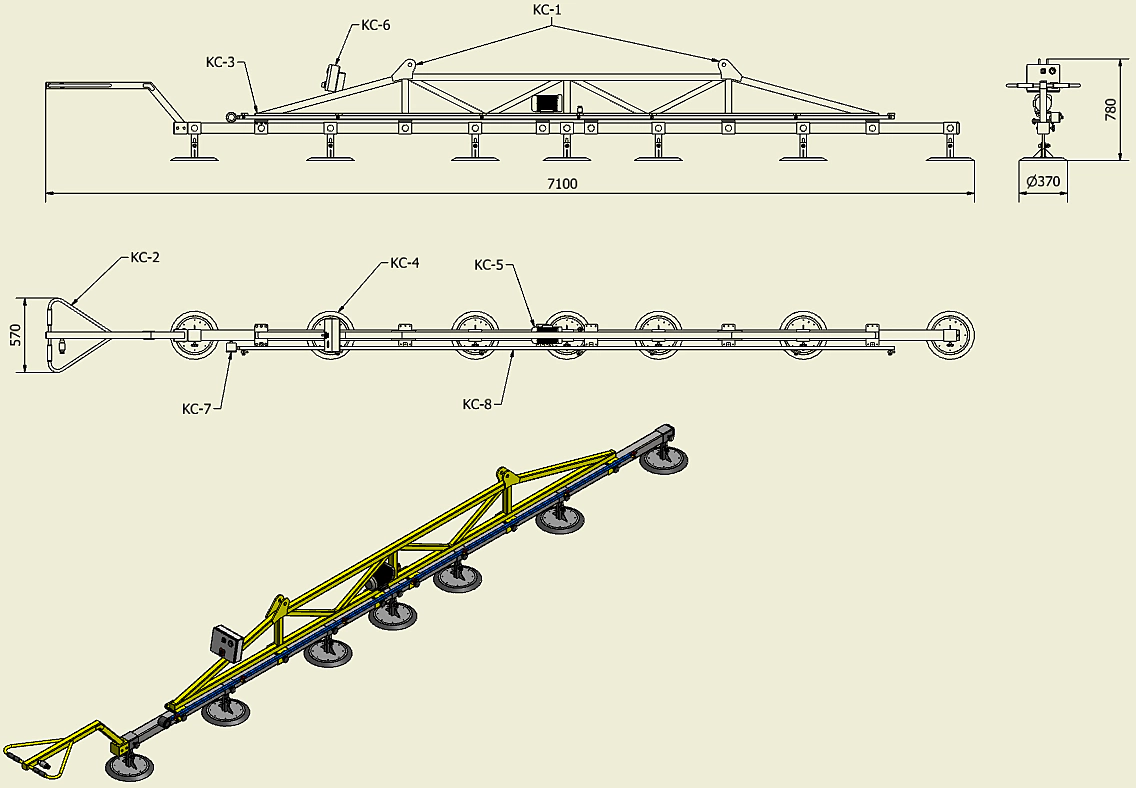

3D modely / výkresy
