Vákuový uchopovač VM 400/12-4000

Základný popis:

  • hlavná nosná oceľová konštrukcia s dvojbodovým závesom
  • dvanásť prísaviek s rozmerom 400x100 mm
  • ručne prestaviteľné prísavky v osi „x“
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách

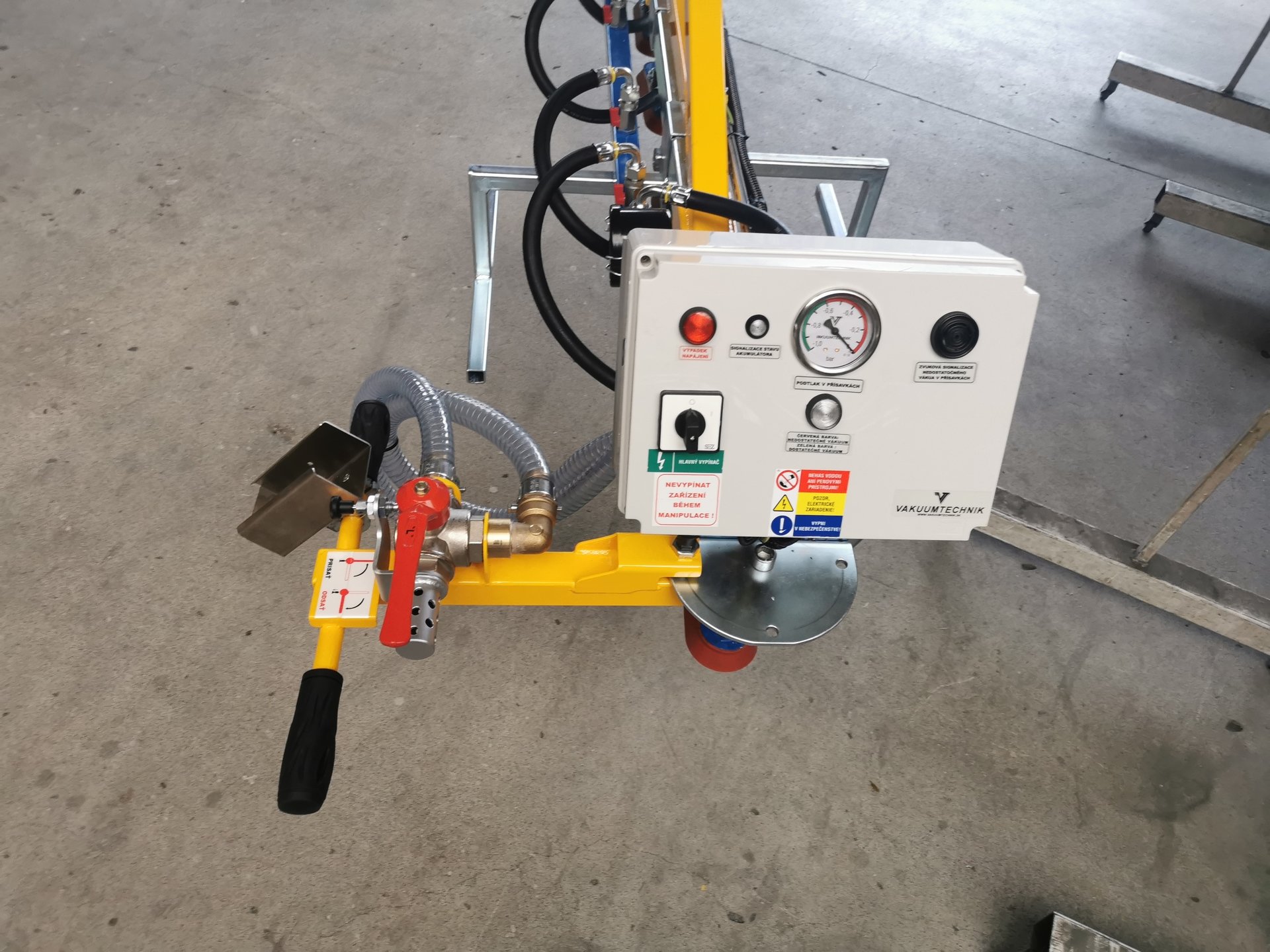

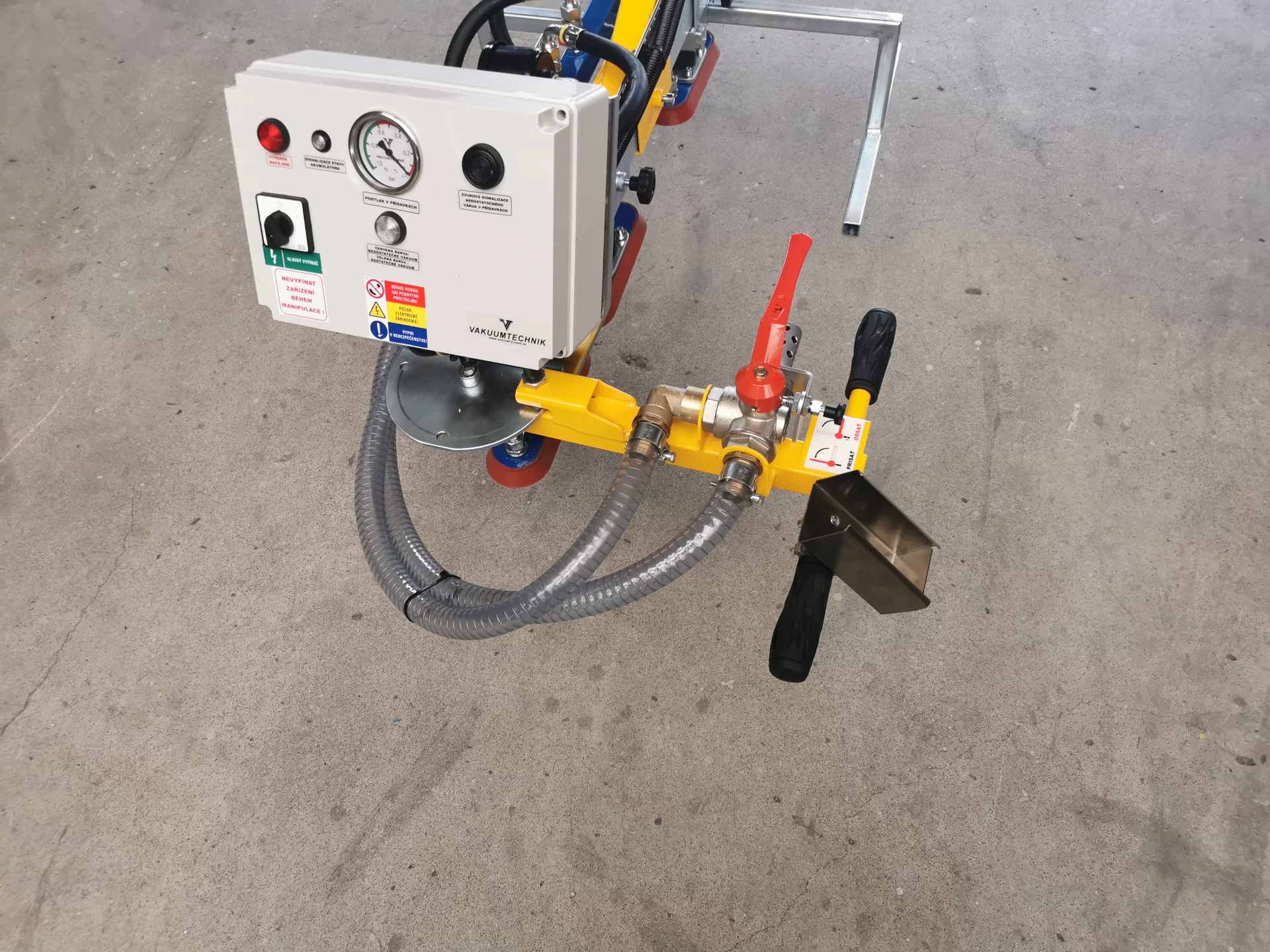

  • PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor
  • možnosť ručného nastavenia rukovätí o 90° doľava a  o 90° doprava

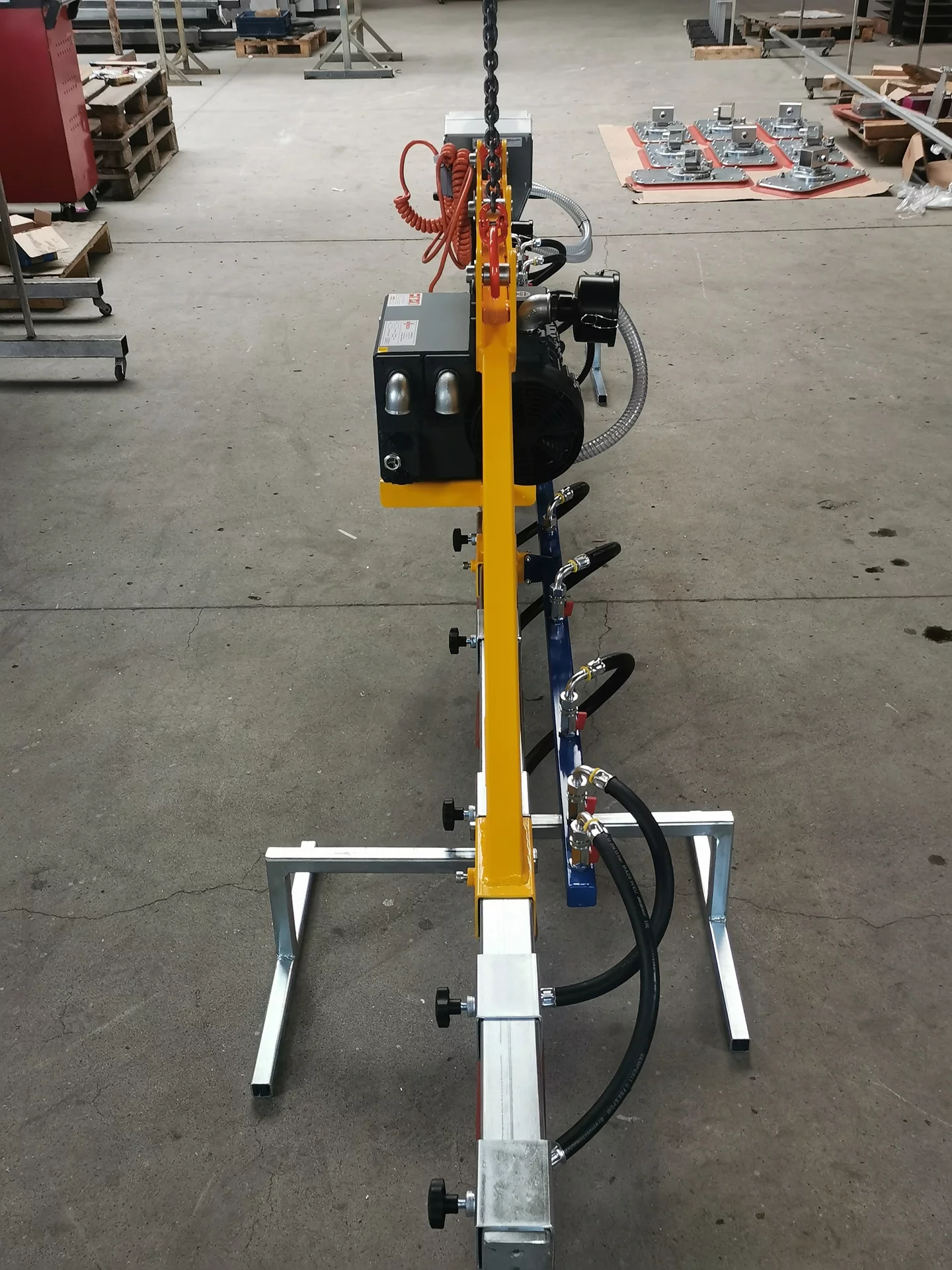

  • integrovaný stojan na zaparkovanie zariadenia - mimo pracovnej doby

Využitie:

Vákuový uchopovač VM 400/10-4000 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať dlhé úzke bremená do hmotnosti 400 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • drevené úzke a dlhé dosky, hranoly (aj po gátri)
  • úzke a dlhé jäklové profily, I profily, prípadne H profily (i nemagnetické)
  • úzke a dlhé plastové materiály
  • úzke a dlhé kamenné materiály

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť400 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť245 kg
Max. rozmery bremena8000x1000 mm
Min. rozmery bremena1000x100 mm
Napájanie zariadeniaa) 3+PE (PEN) 400VAC/50Hz/15VAC
b) 1+N+PE 230VAC/50Hz/24VDC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Dĺžka (mm)Šírka (mm)Výška (mm)
12/400x1004002454553700869 (1551)

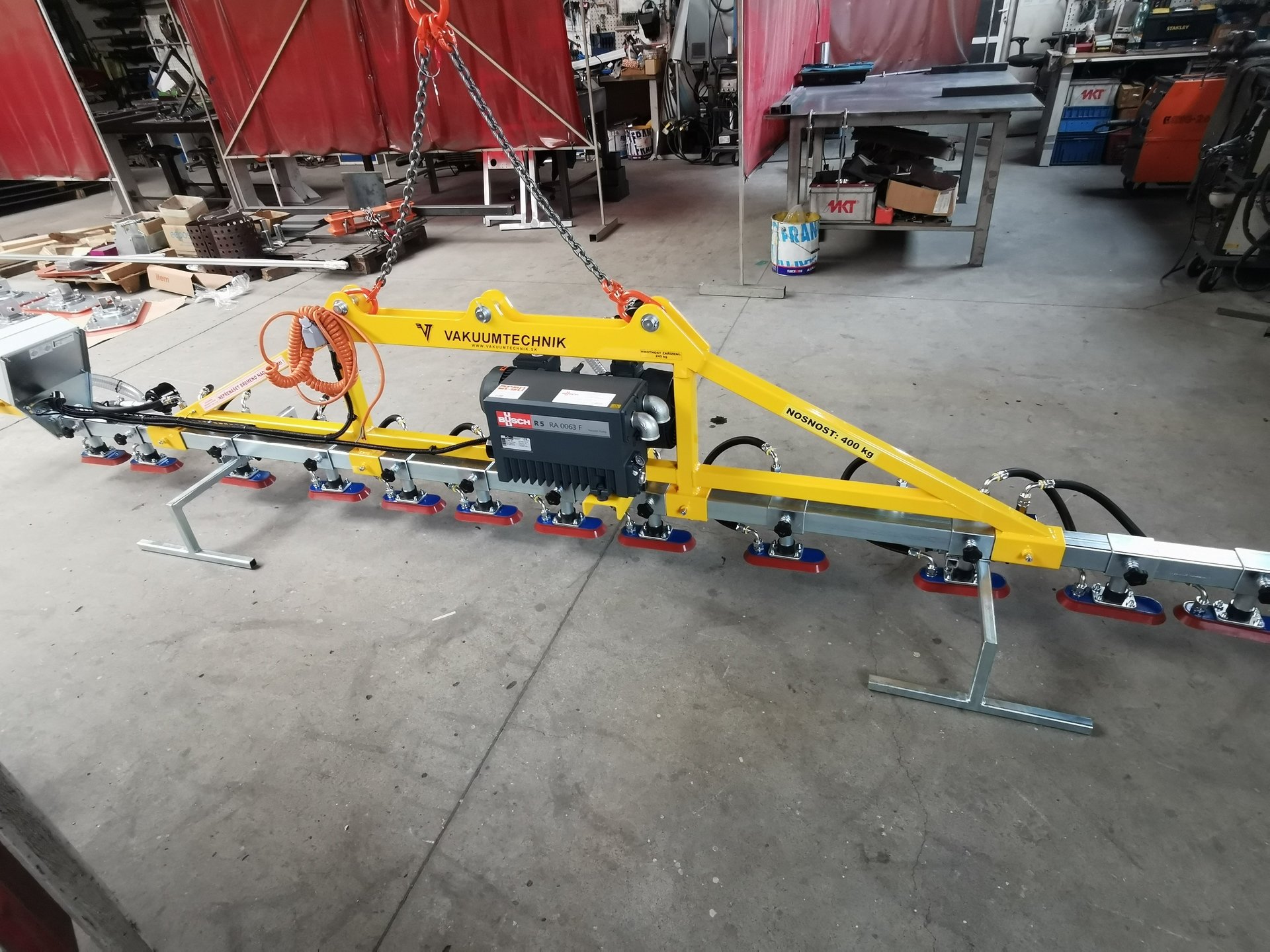

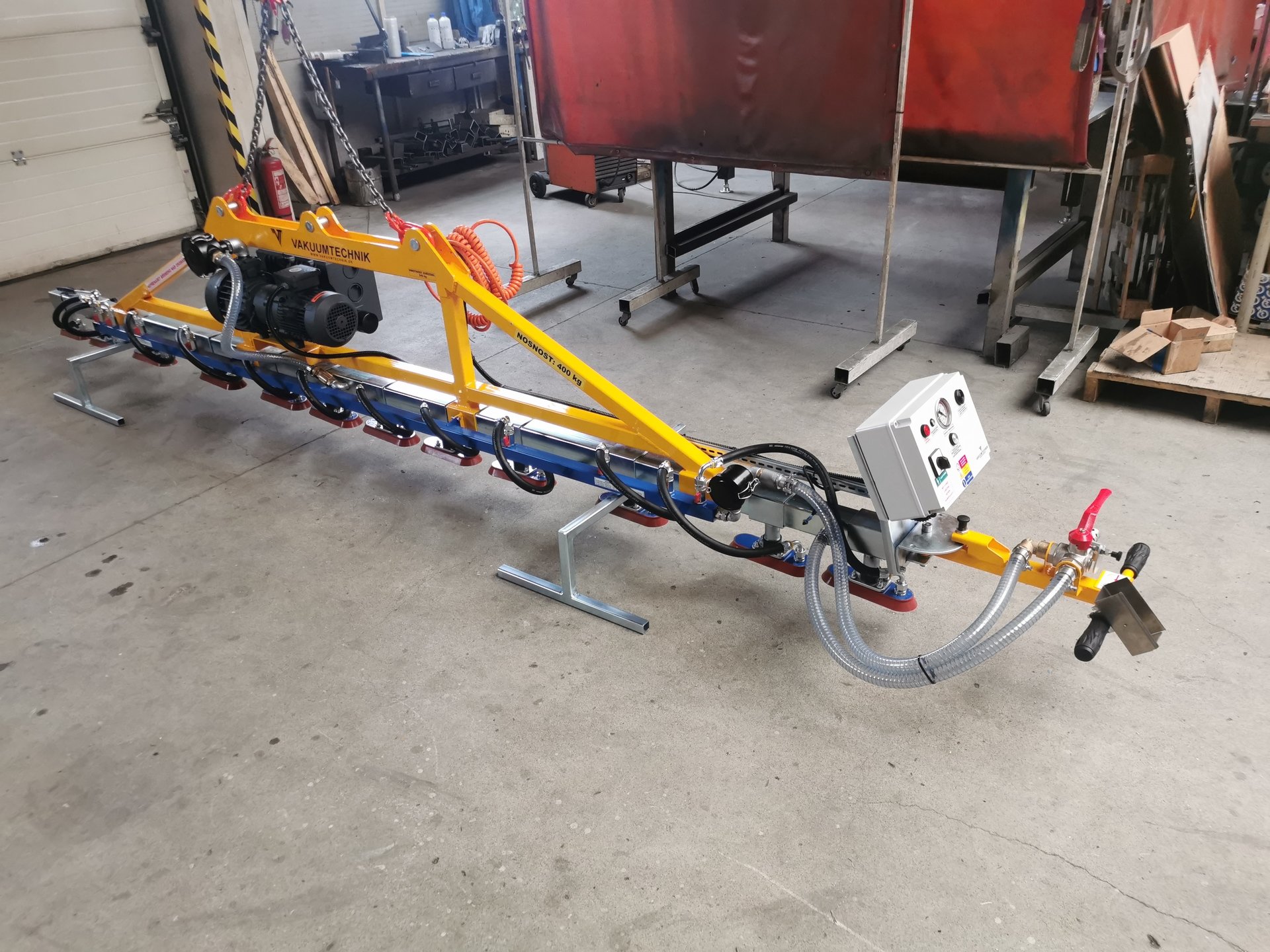

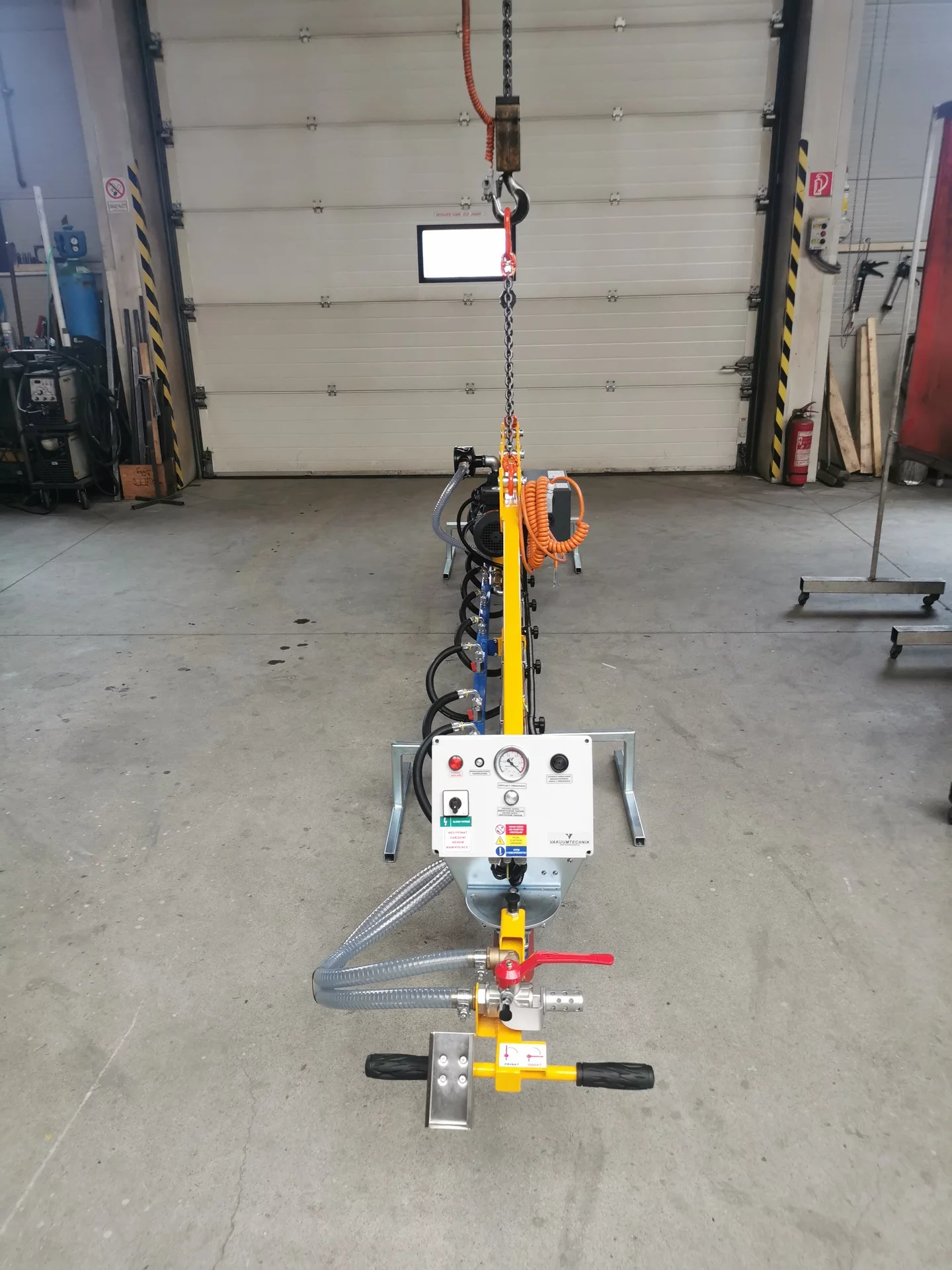

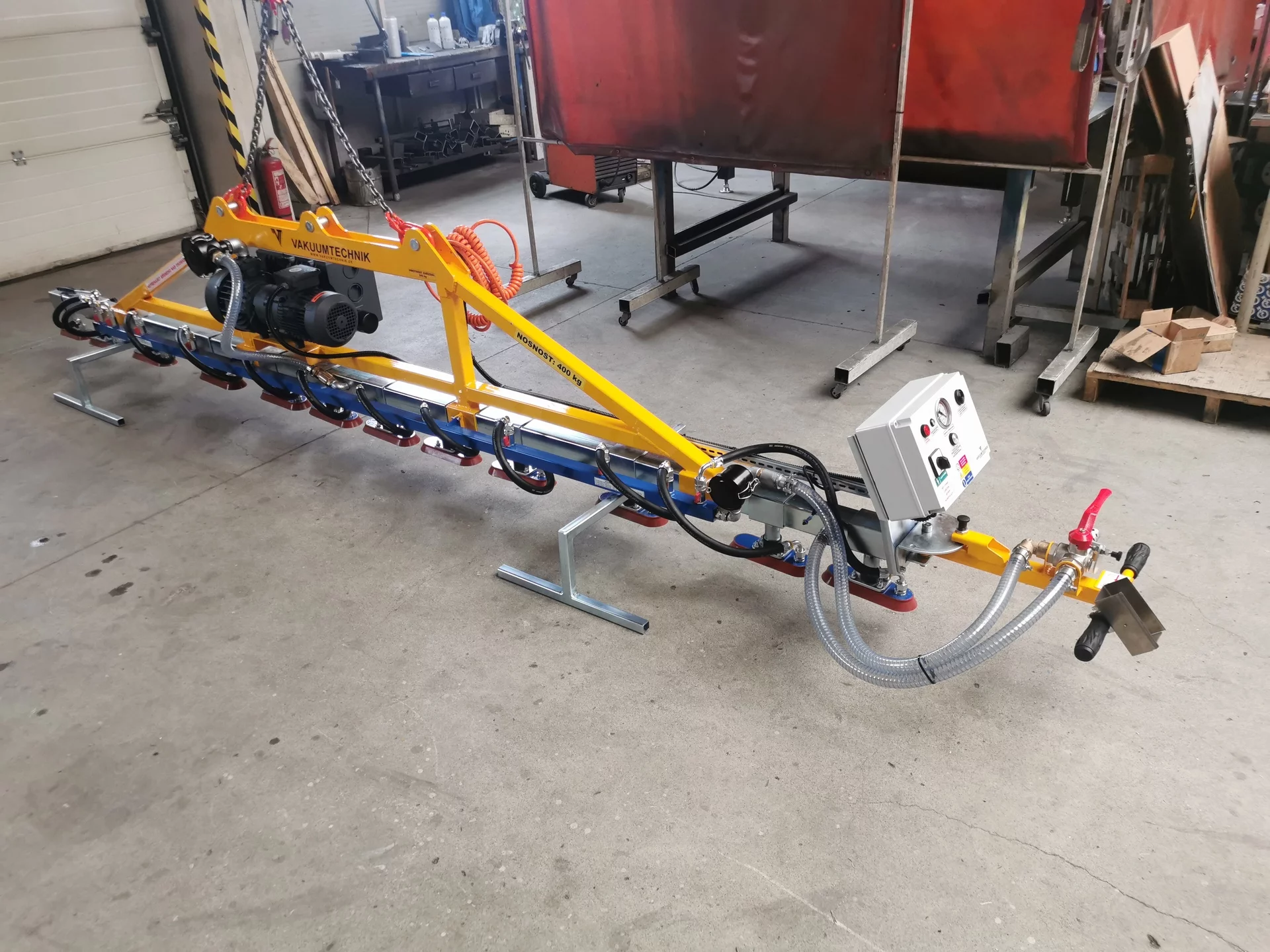

Fotogaléria

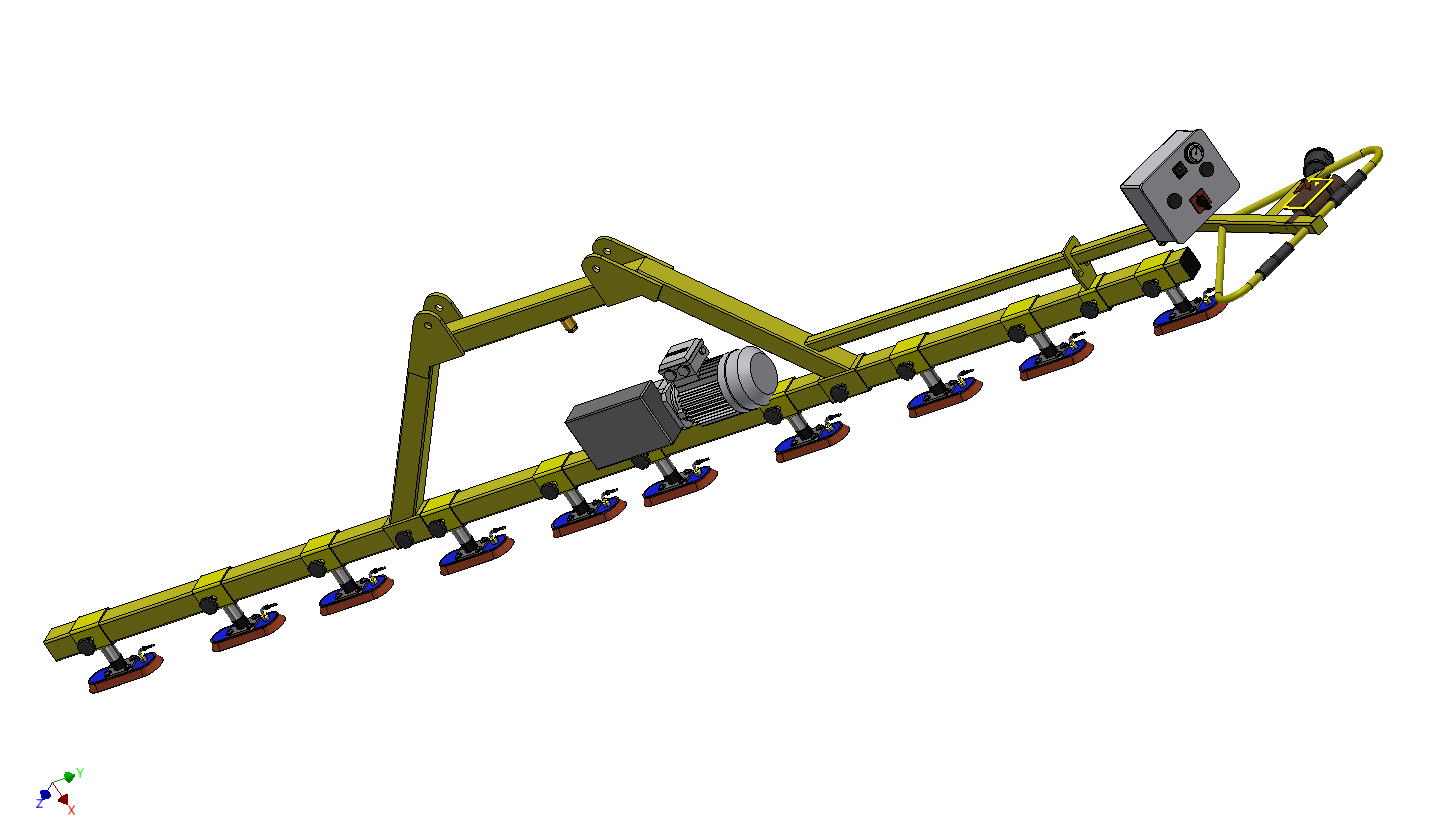

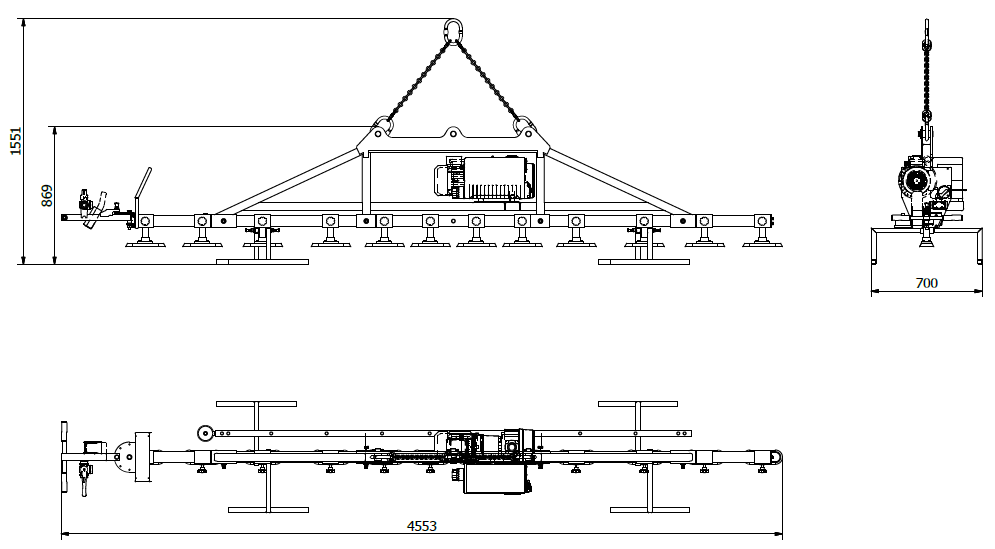

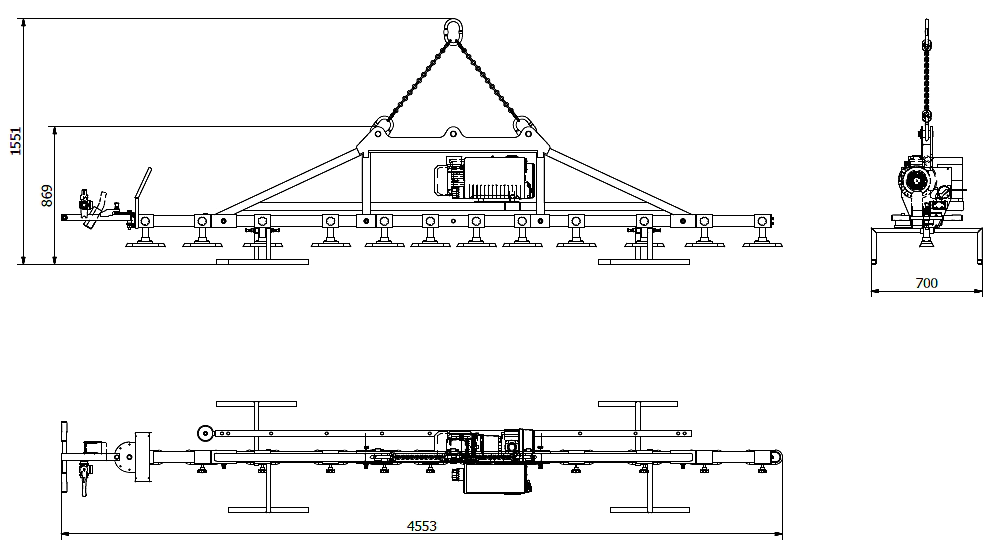

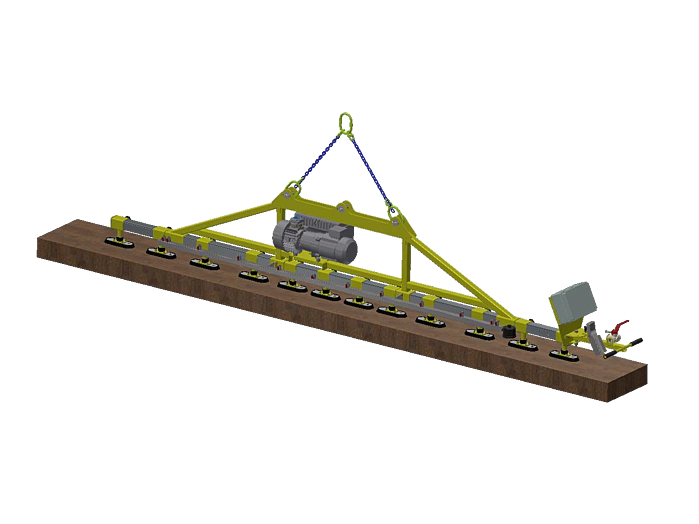

3D model / výkresy
