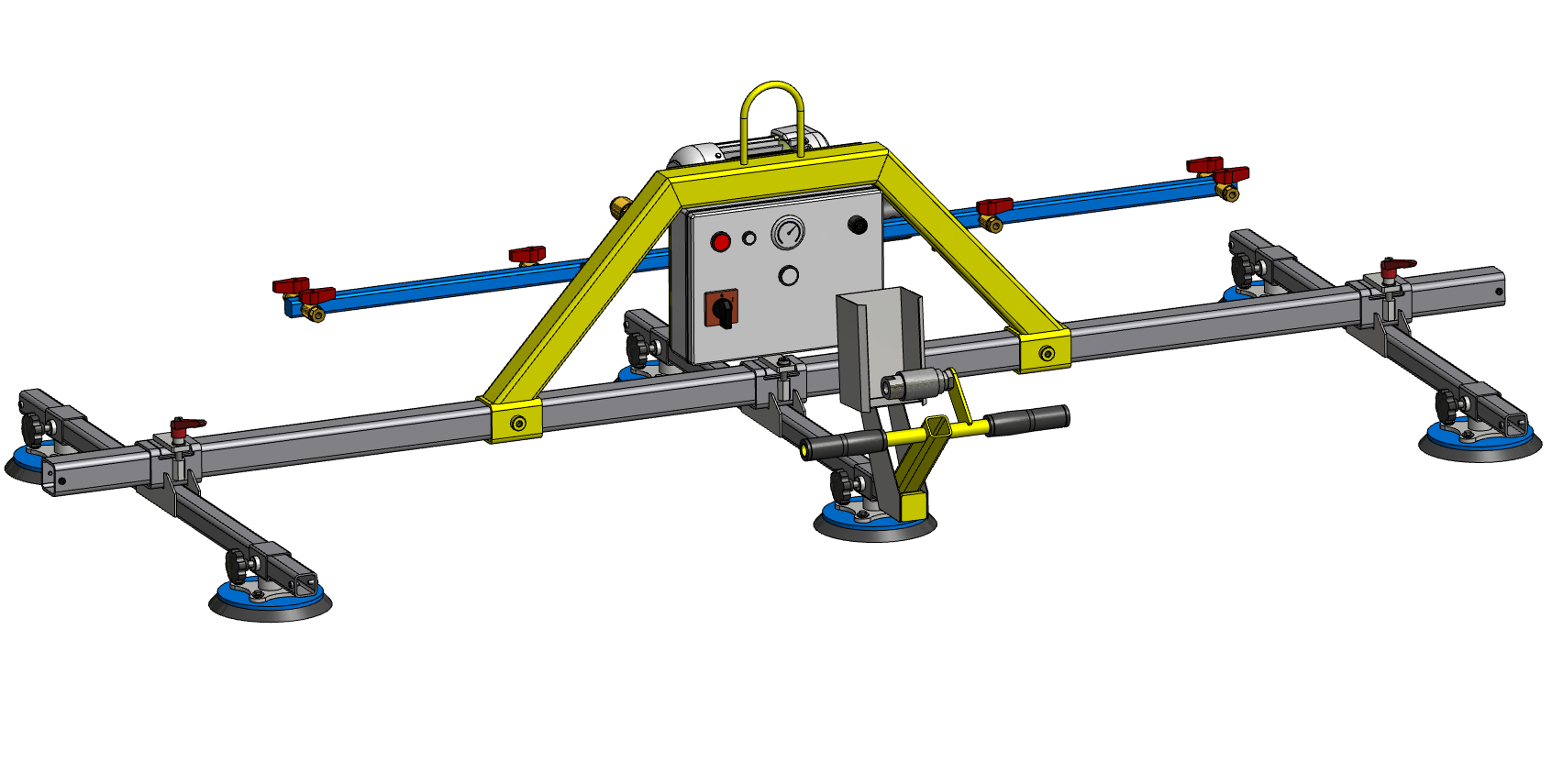

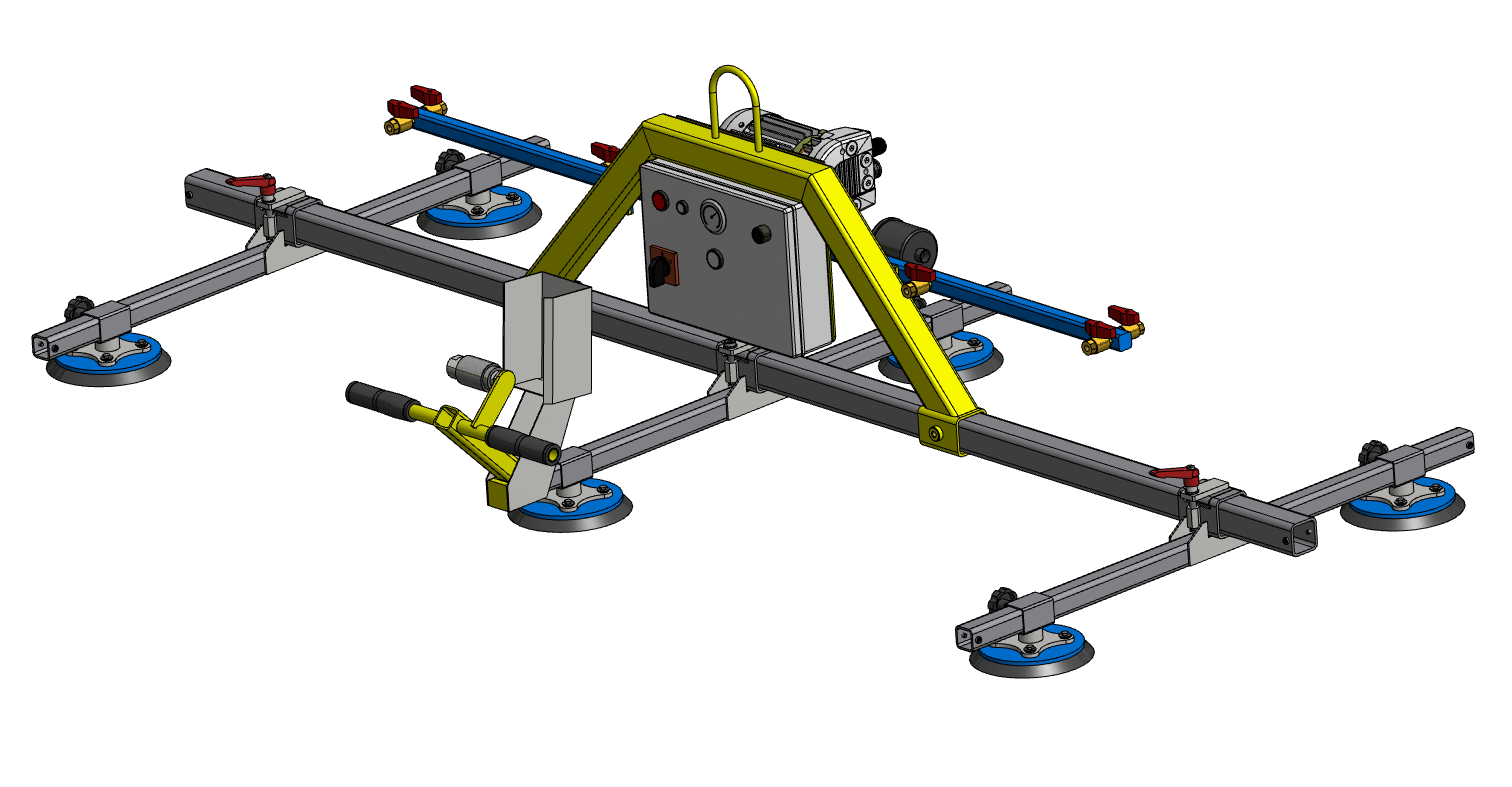

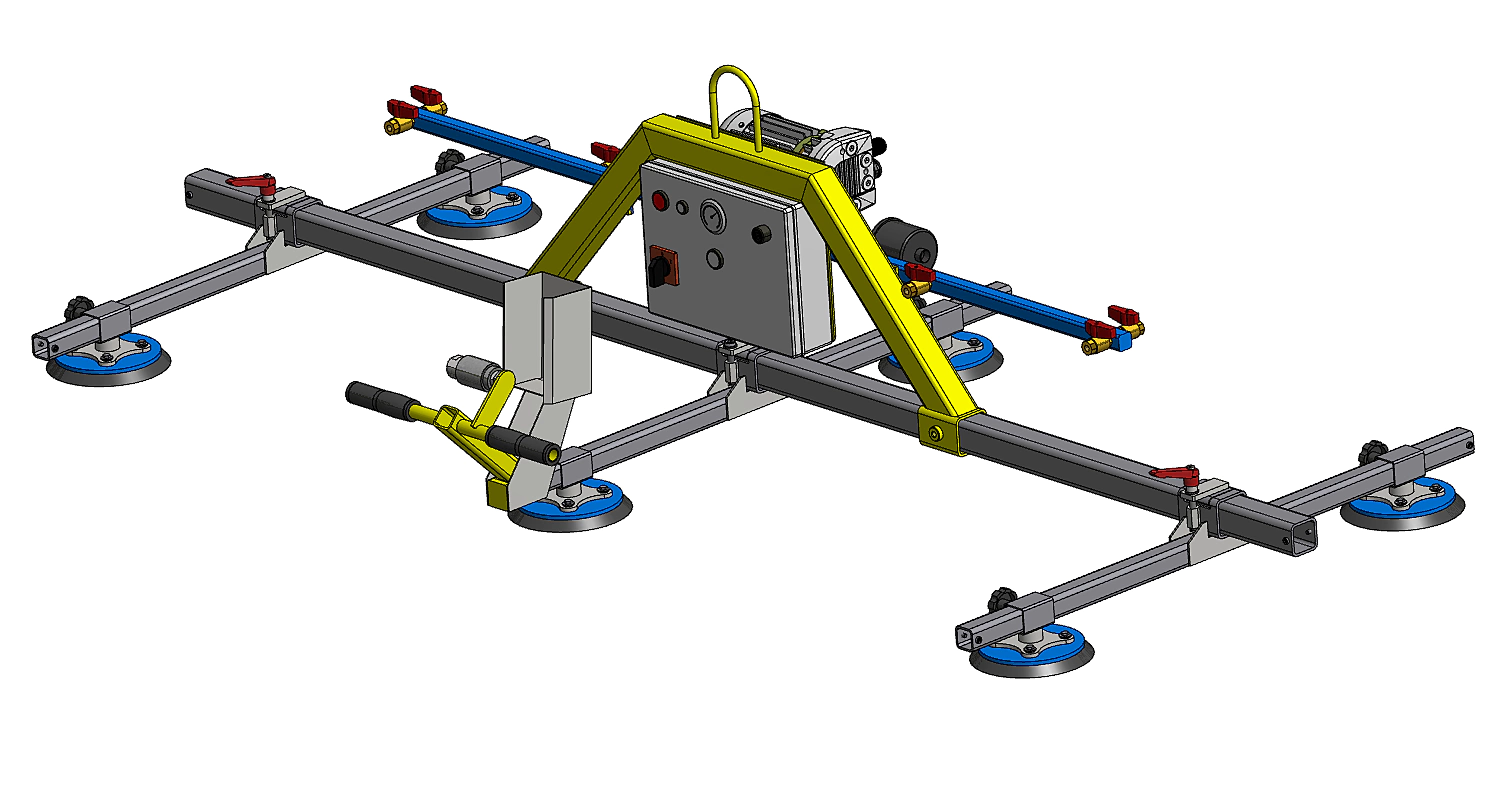

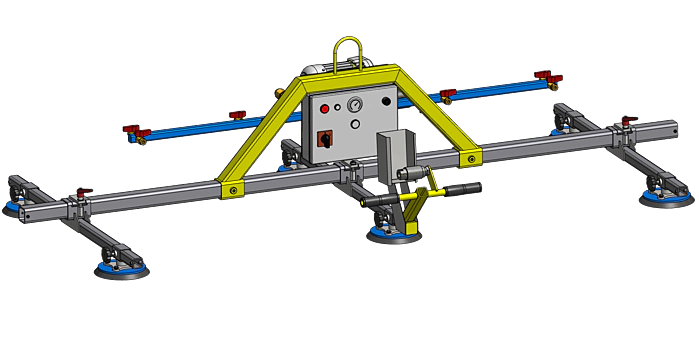

Vákuový uchopovač VM 100/6-2,5x1
- hlavná nosná oceľová konštrukcia so závesom
- ručne prestaviteľné priečne traverzy v osi „x“
- šesť prísaviek s priemerom 180 mm
- ručne prestaviteľné prísavky v osi „y“
- možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
- vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
- vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
- zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách

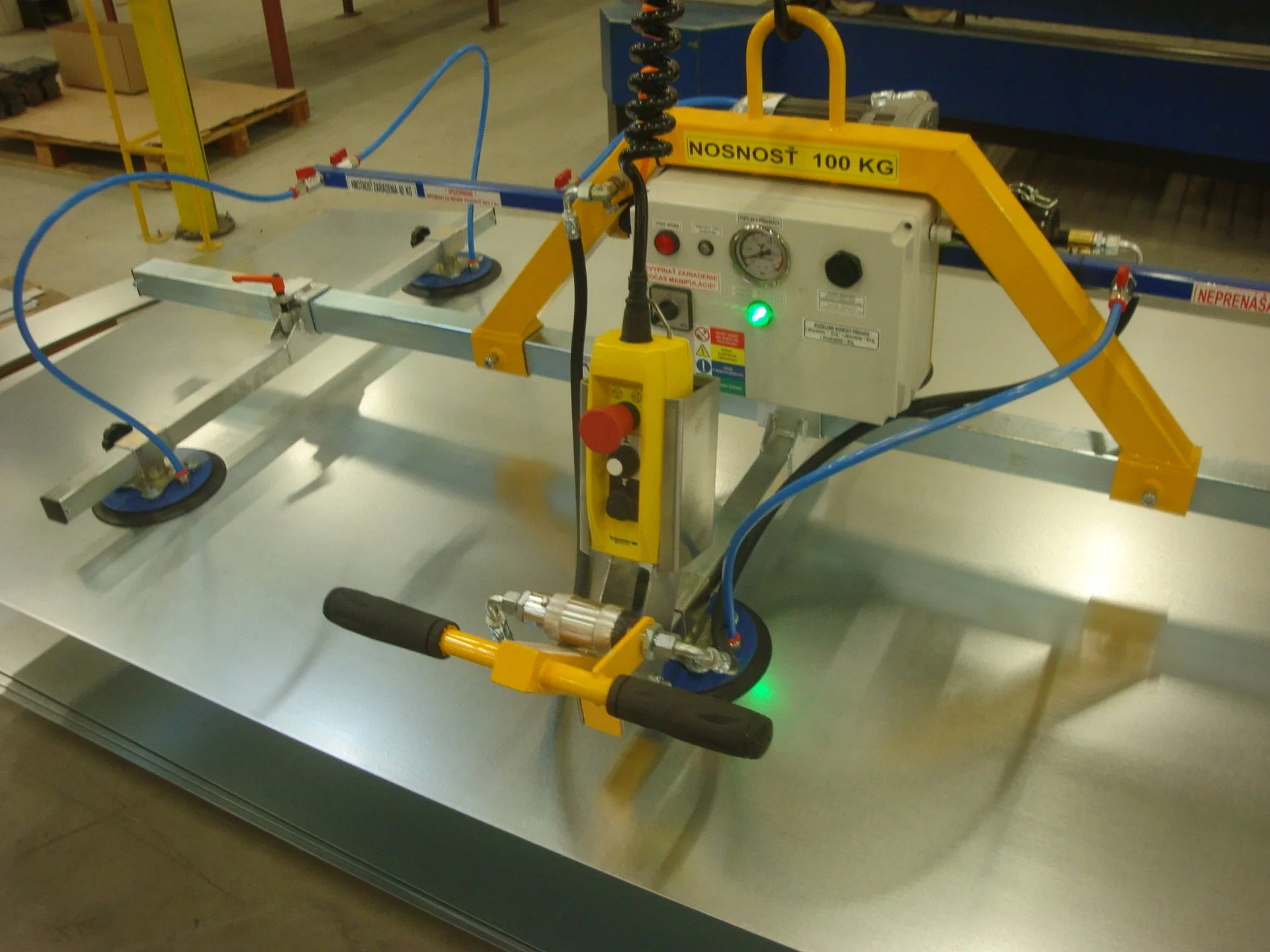

- PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
- dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
- špirálový kábel na pripojenie manipulátora do 3 metrov
- rýchlo-upínací systém el. pripojenia cez konektor
Využitie:

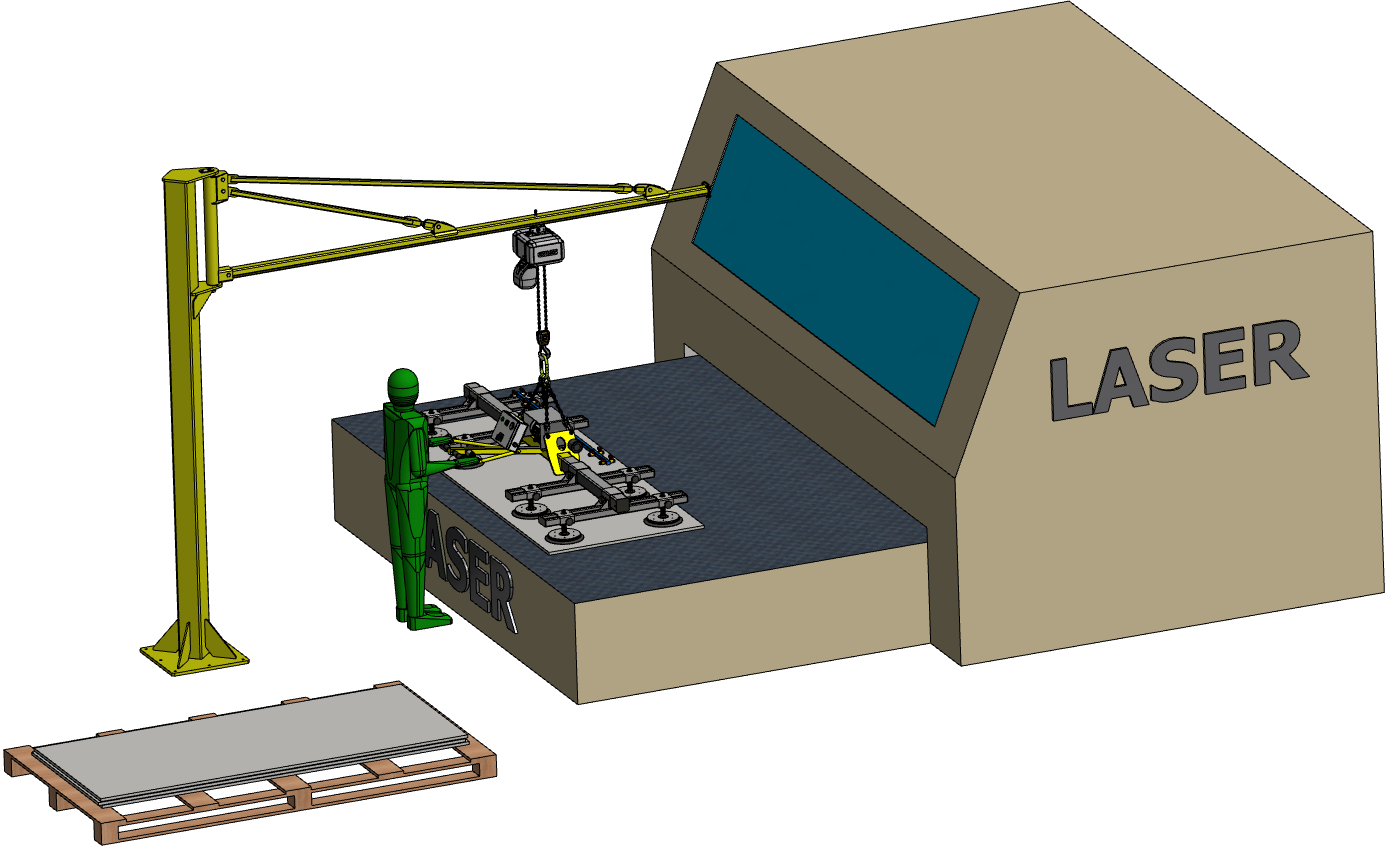

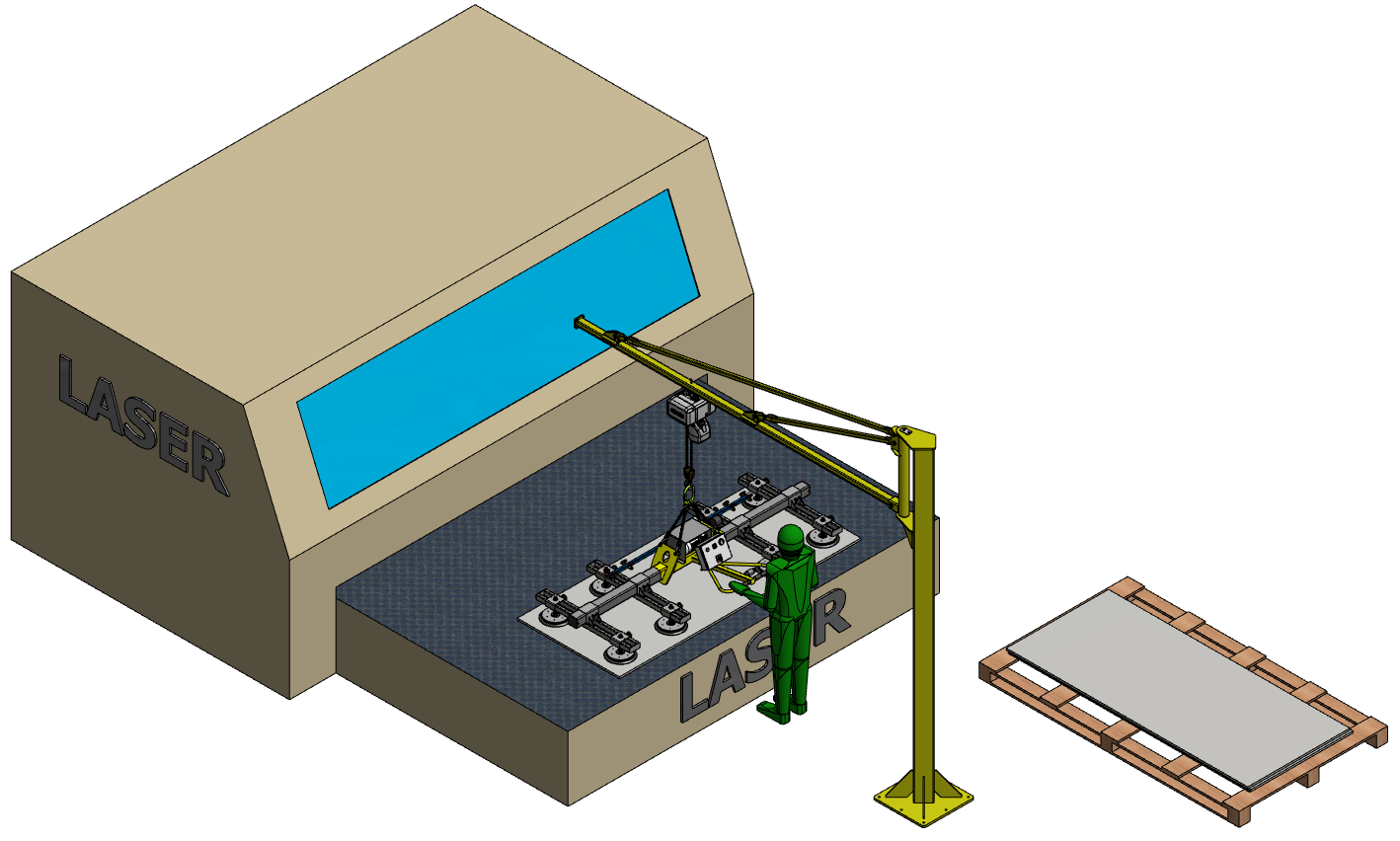

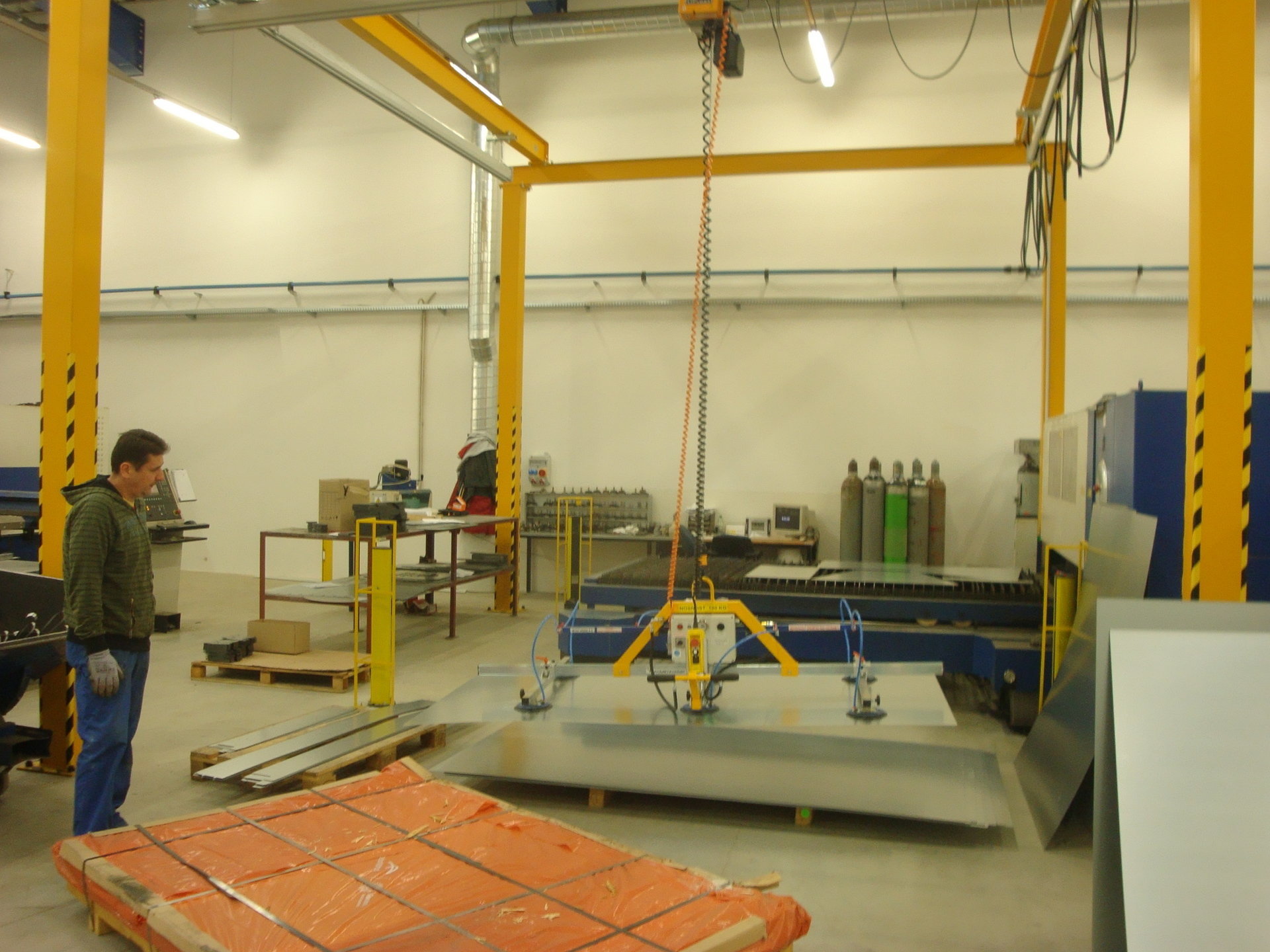

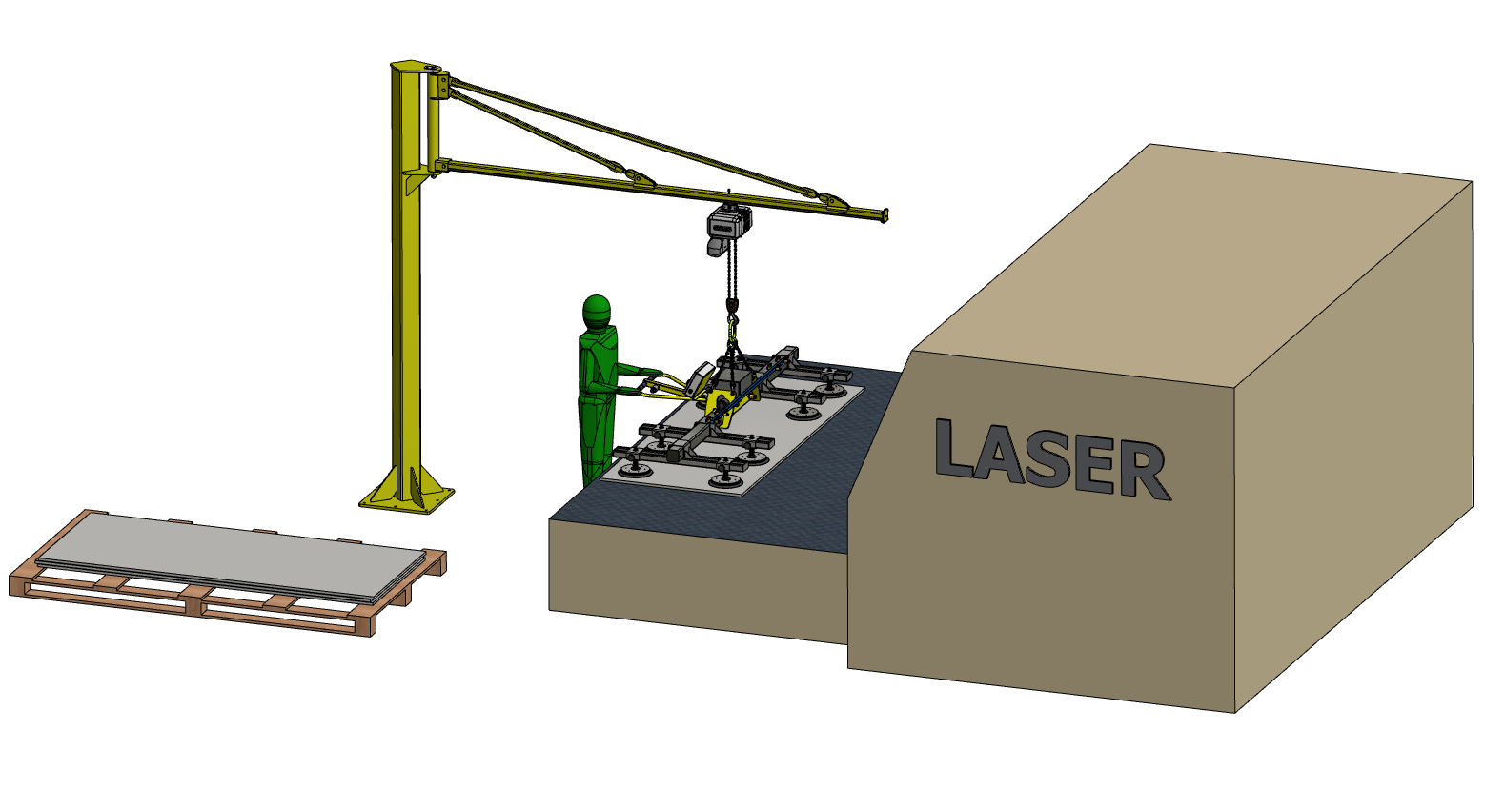

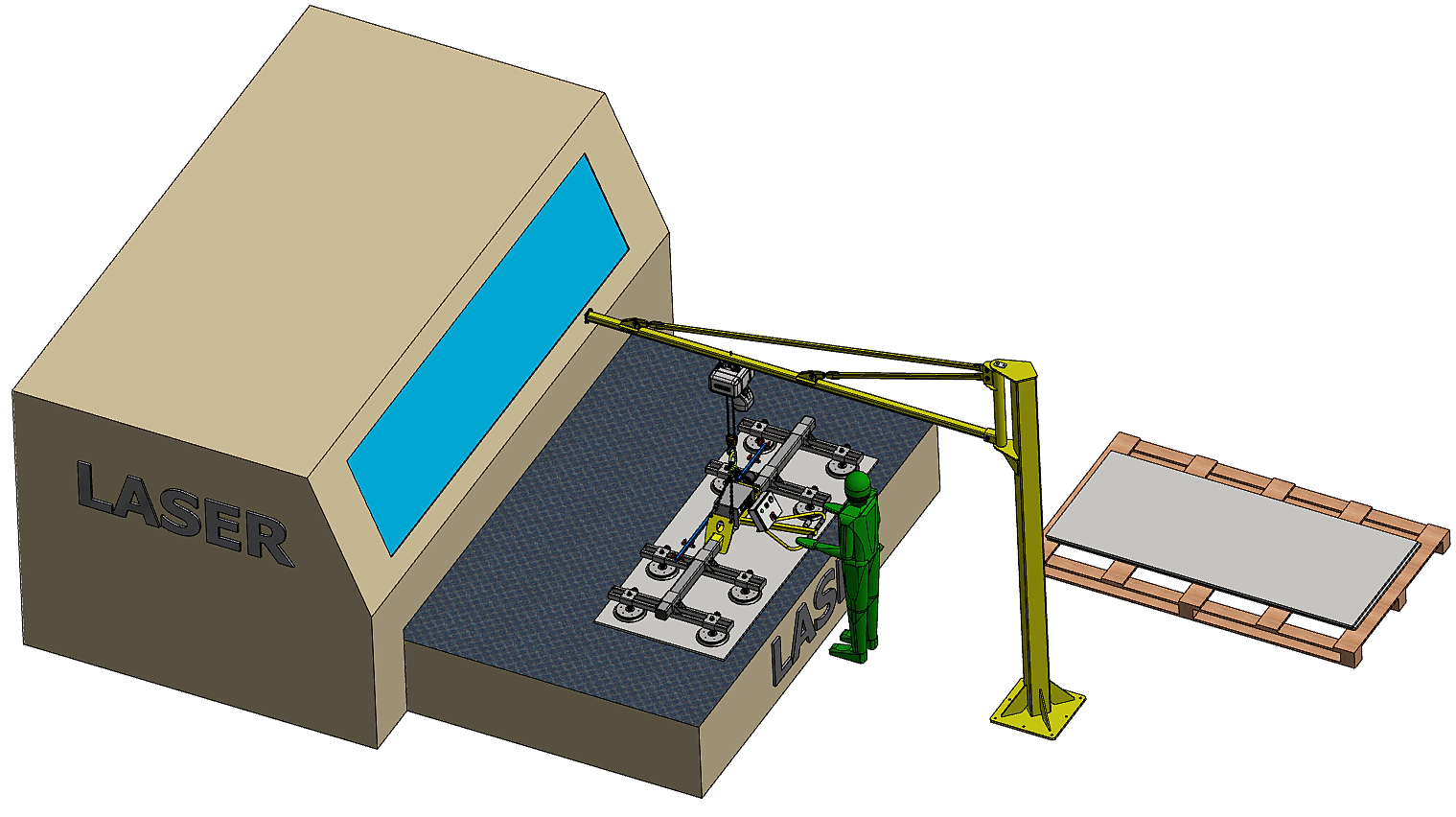

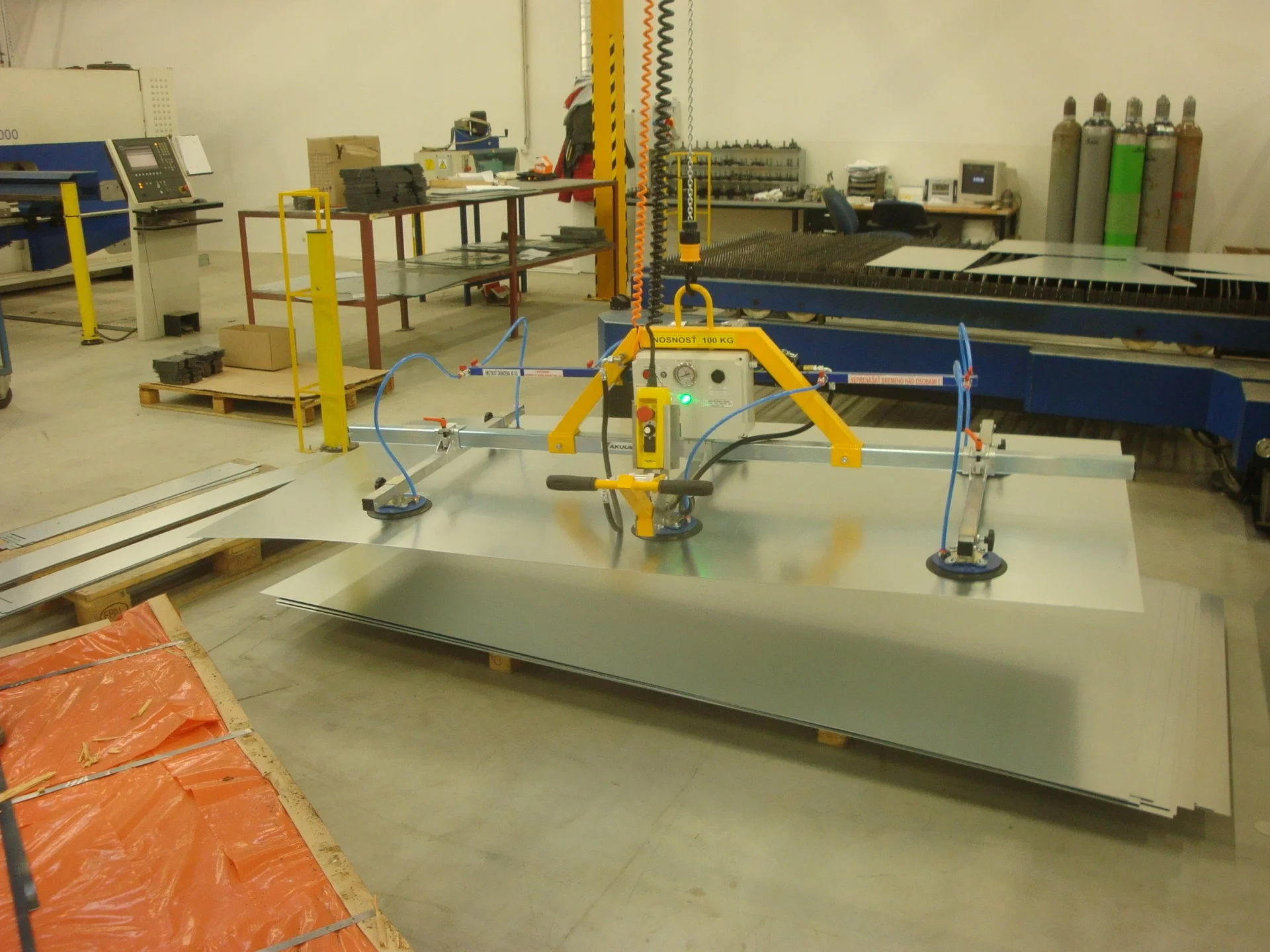

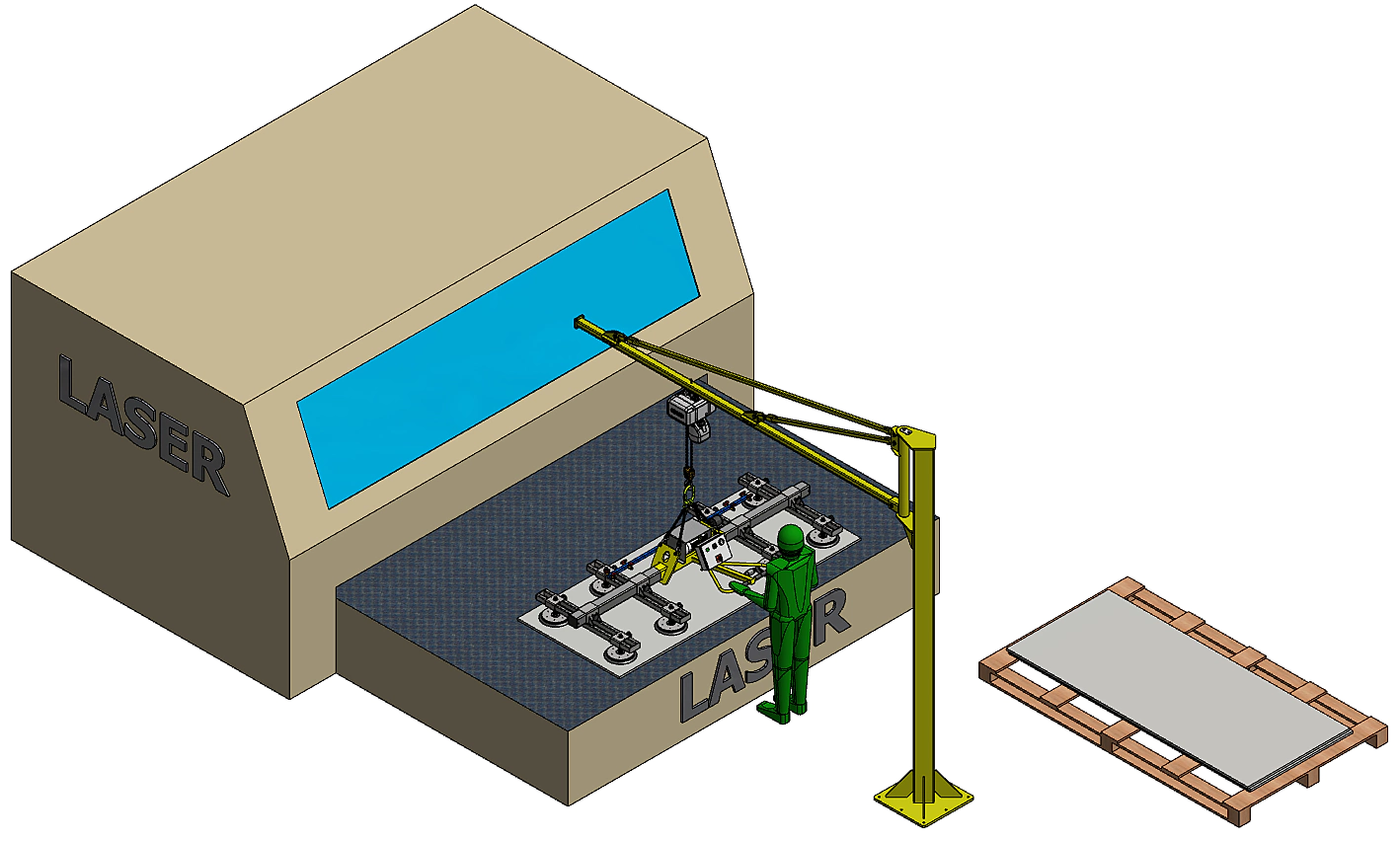

Vákuový uchopovač VM 100/6-2,5x1 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať stredne veľké veľkoformátové ploché bremená do hmotnosti 100 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Druhy možných manipulovaných bremien:
✓ oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
✓ sklenené tabule a dosky
✓ plastové tabule a dosky
✓ kameň s brúseným povrchom
✓ drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
Benefity:
- Ľahký - ľahké ovládanie zariadenia, vhodný na veľmi tenký meteriál ako sú plechy
- Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
- Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
- Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný – v každej situácii zaručene bezpečný
Základné technické údaje :
| Maximálna nosnosť | 100 kg (pri podtlaku –0.6 MPa (-60 kPa)) |
| Určený k manipulácií | v horizontálnej polohe, zavesenie na zdvíhacie zariadenie |
| Vlastná hmotnosť | 60 kg |
| Max. rozmery bremena | 3000x1500 mm |
| Min. rozmery bremena | 2000x1000 mm |
| Napájanie zariadenia | a) 3+PE (PEN) 400VAC/50Hz/15VAC |
| b) 1+N+PE 230VAC/50Hz/24VDC |
Informačná tabuľka:

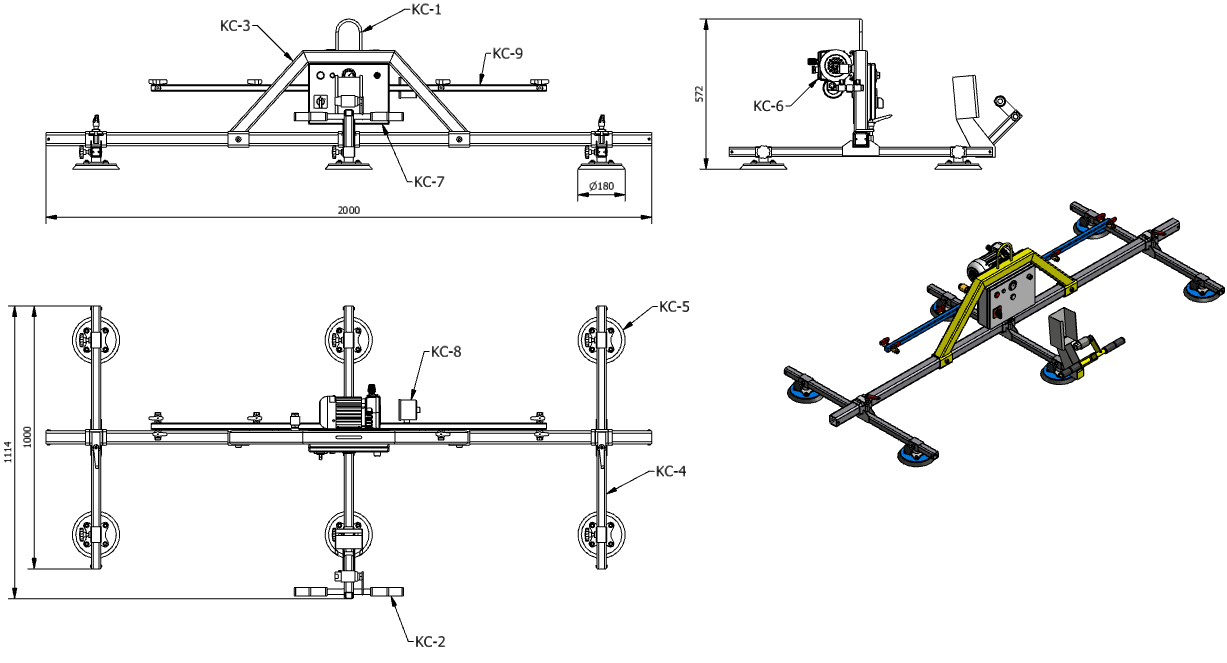

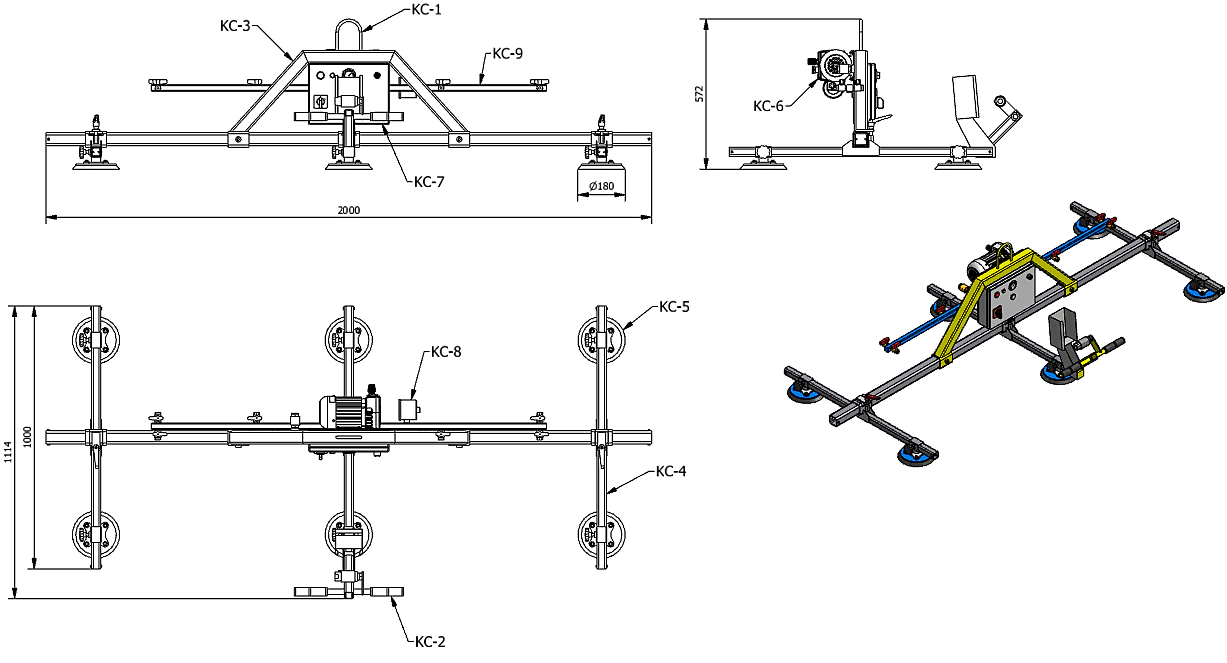

| Počet prísaviek / priemer (mm) | NOSNOSŤ (kg) | HMOTNOSŤ (kg) | Šírka (mm) | Hĺbka (mm) | Výška (mm) | Priemer prísavky (mm) |
|---|---|---|---|---|---|---|
| 6/180 | 100 | 60 | 2520 | 1010 | 572 | 180 |
