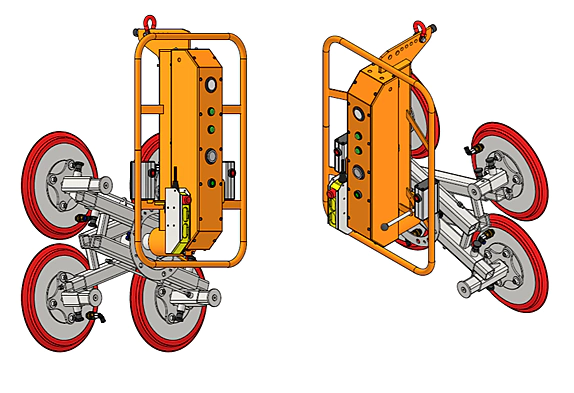

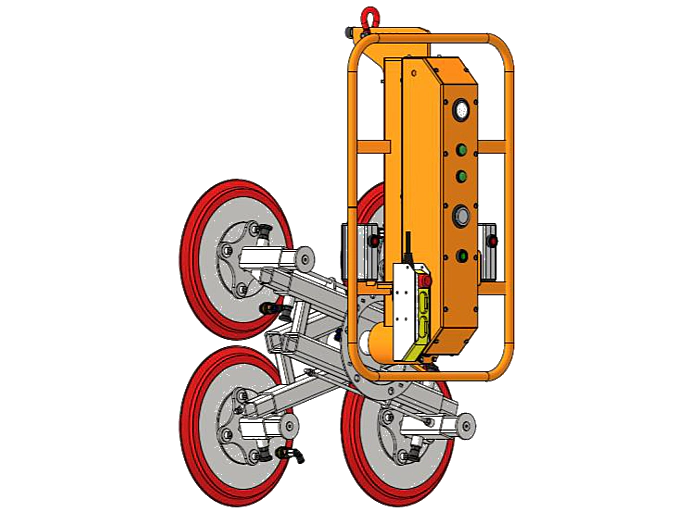

Vákuový uchopovač VM 420/4 - 360°/E/T

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • ručne otočná prísavka o max. uhol 360°
  • ručne teleskopický nastaviteľné všetky prísavky
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • ejektor – prevedenie (stlačený vzduch min. tlak 0,6 bar)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku stlačeného vzduchu.
  • PRISAŤ - cez tlačidlo vhodne umiestnený pri ovládacích rukovätiach
  • ODSAŤ -  cez tlačidlá vhodne umiestnené pri ovládacích rukovätiach
  • OTÁČANIE bremena o 0° / 360° - ručne
  • špirálová hadica na pripojenie manipulátora do 3 metrov

Využitie:

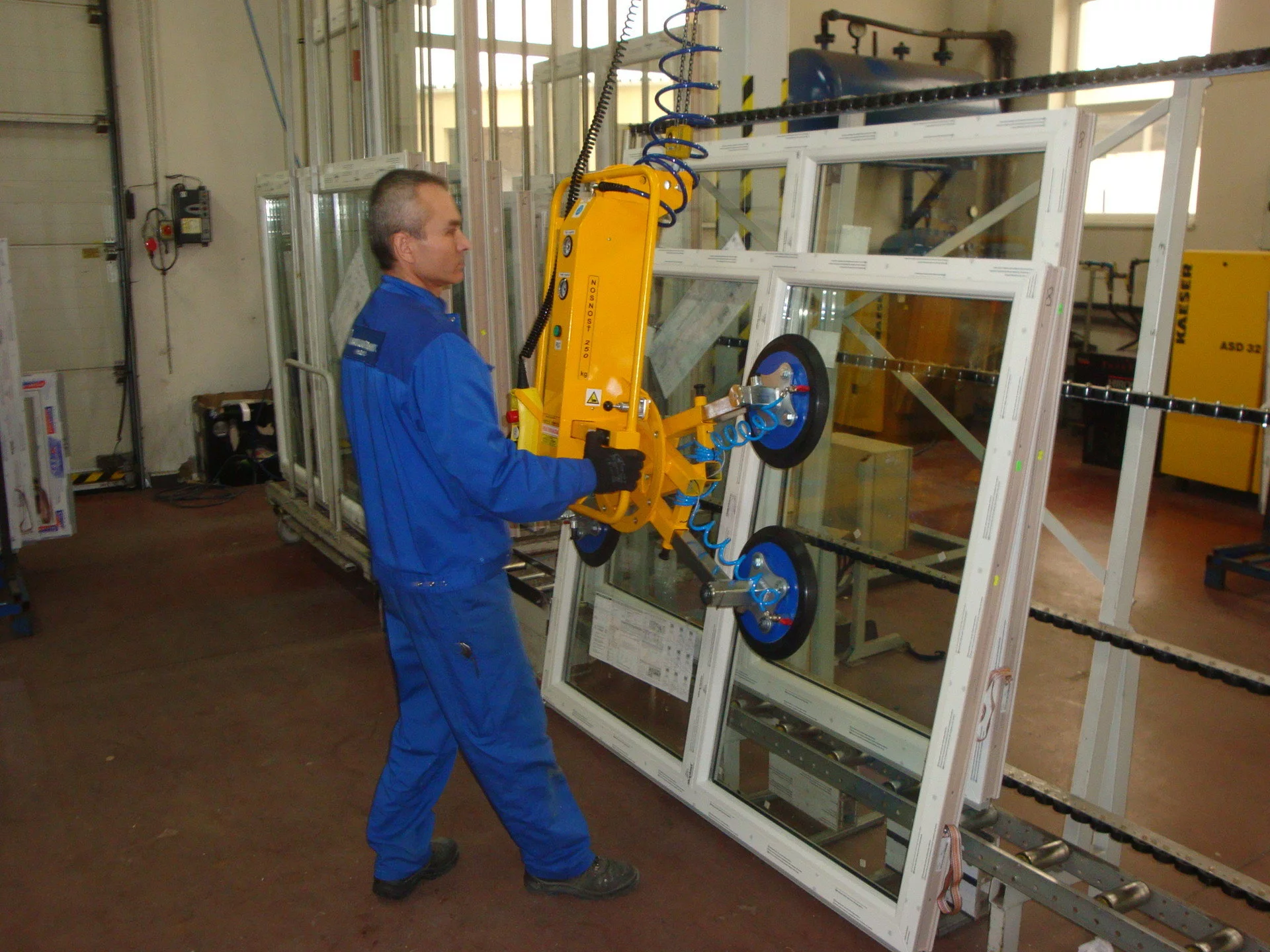

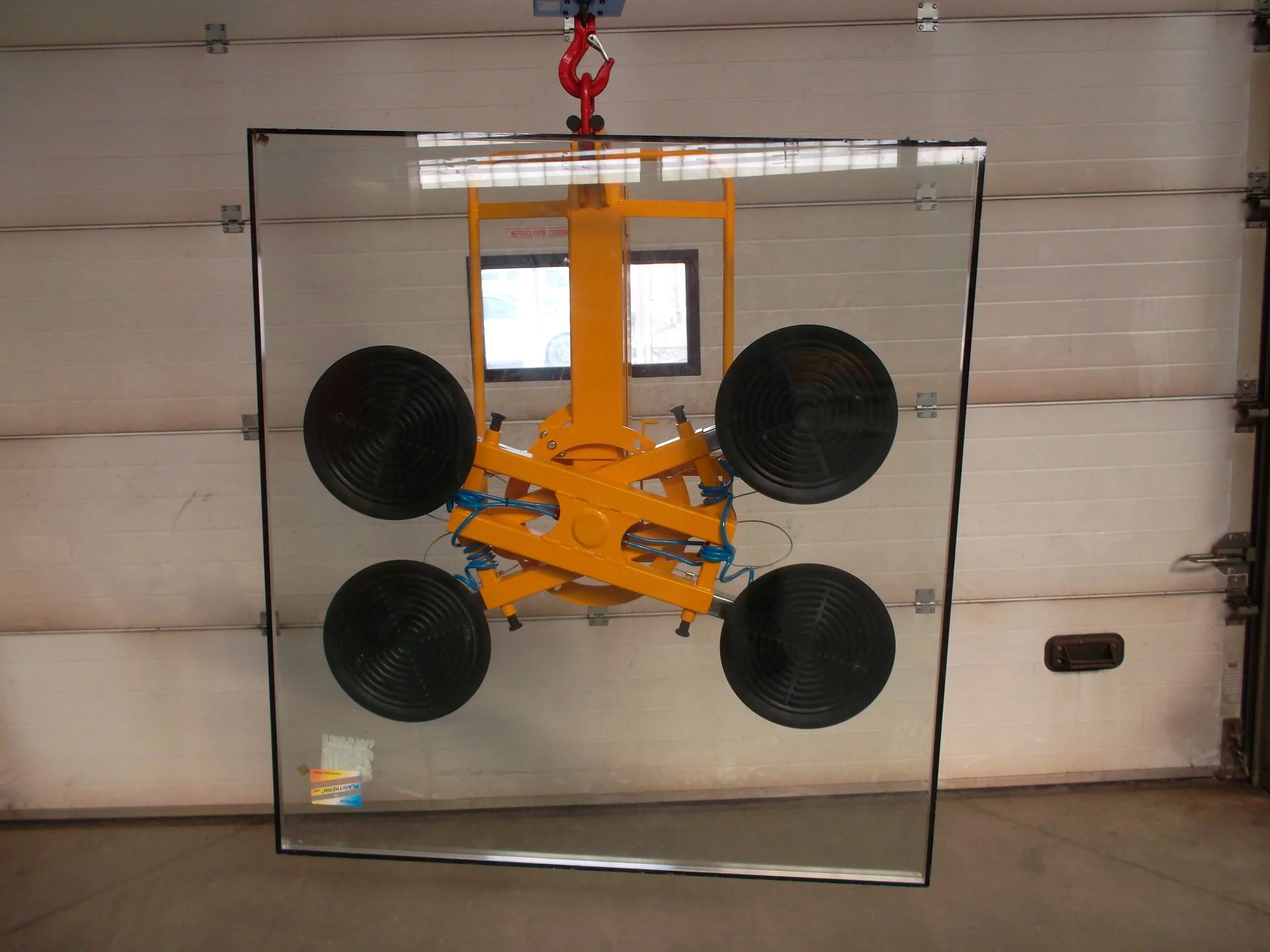

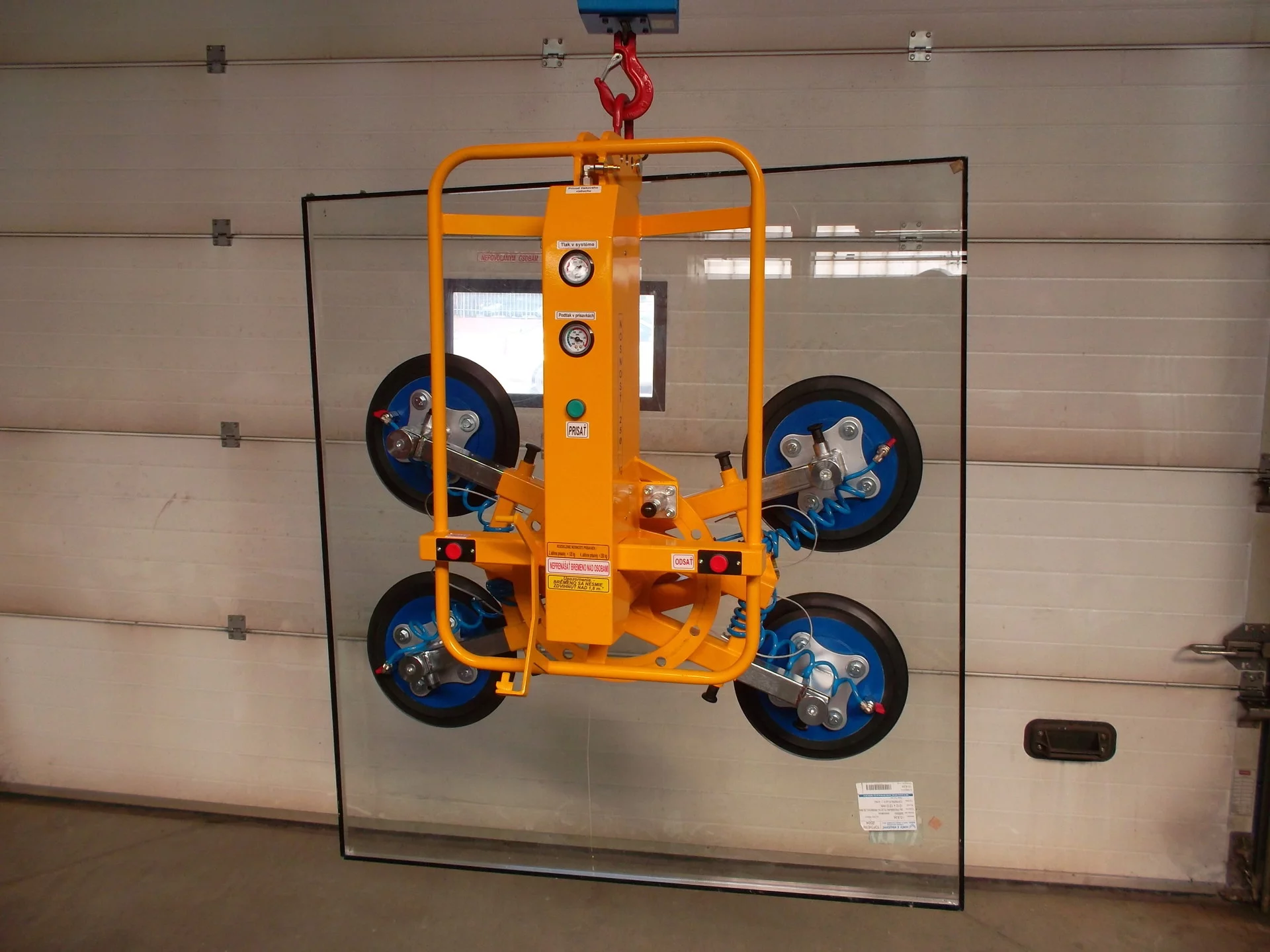

Vákuový uchopovač VM 420/4-360°/E/T je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 420 kg vo vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

    ✓    oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
    ✓    sklenené tabule a dosky
    ✓    plastové tabule a dosky
    ✓    kameň s brúseným povrchom
    ✓    drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný
  • Medium - nastlačený vzduch

Základné technické údaje :

Maximálna nosnosť420 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciívo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť78 kg
Max. rozmery bremena3000x2500 mm
Min. rozmery bremena800x650 mm
Napájanie zariadeniastlačený vzduch min. tlak 0,6 bar

Informačná tabuľka :

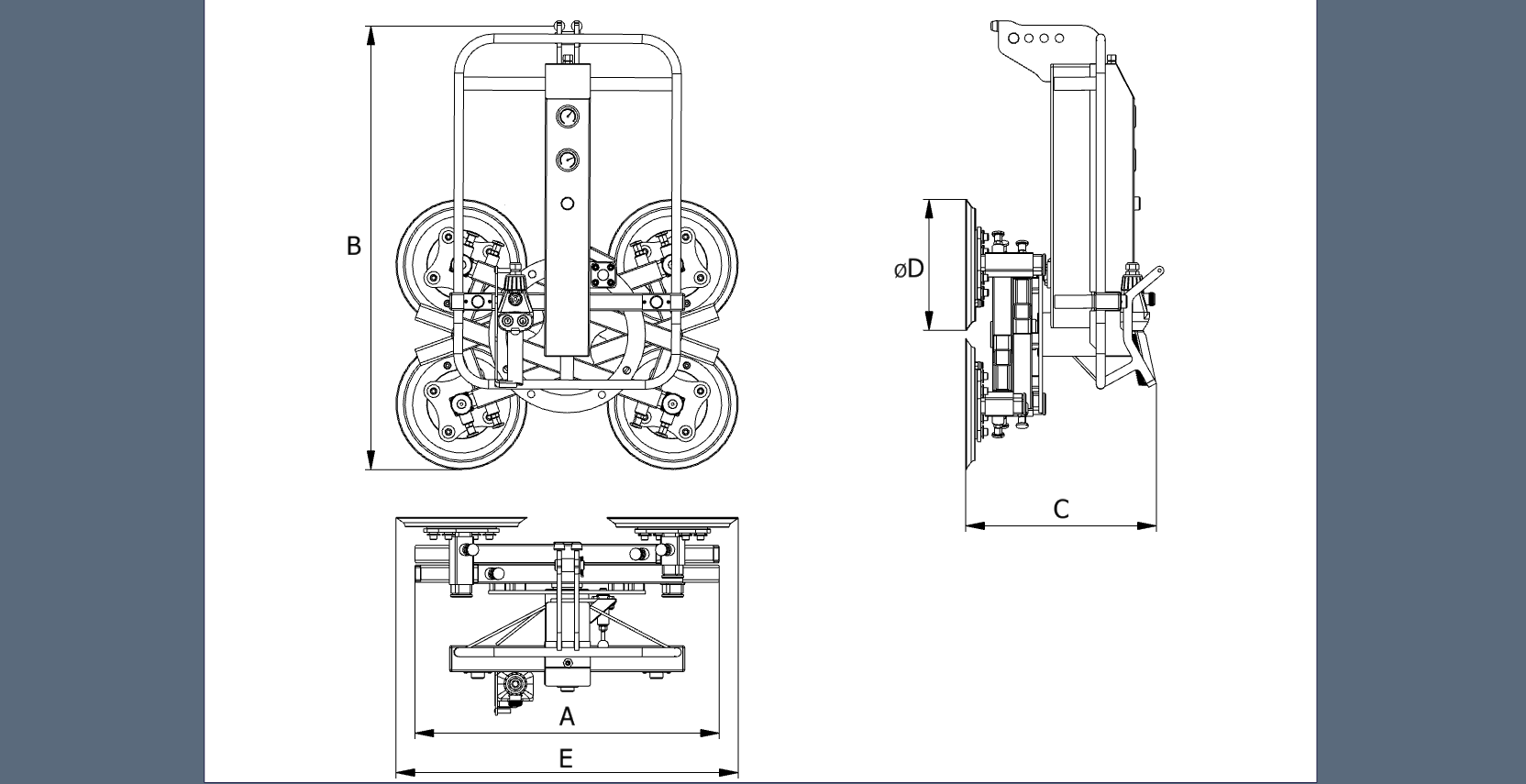

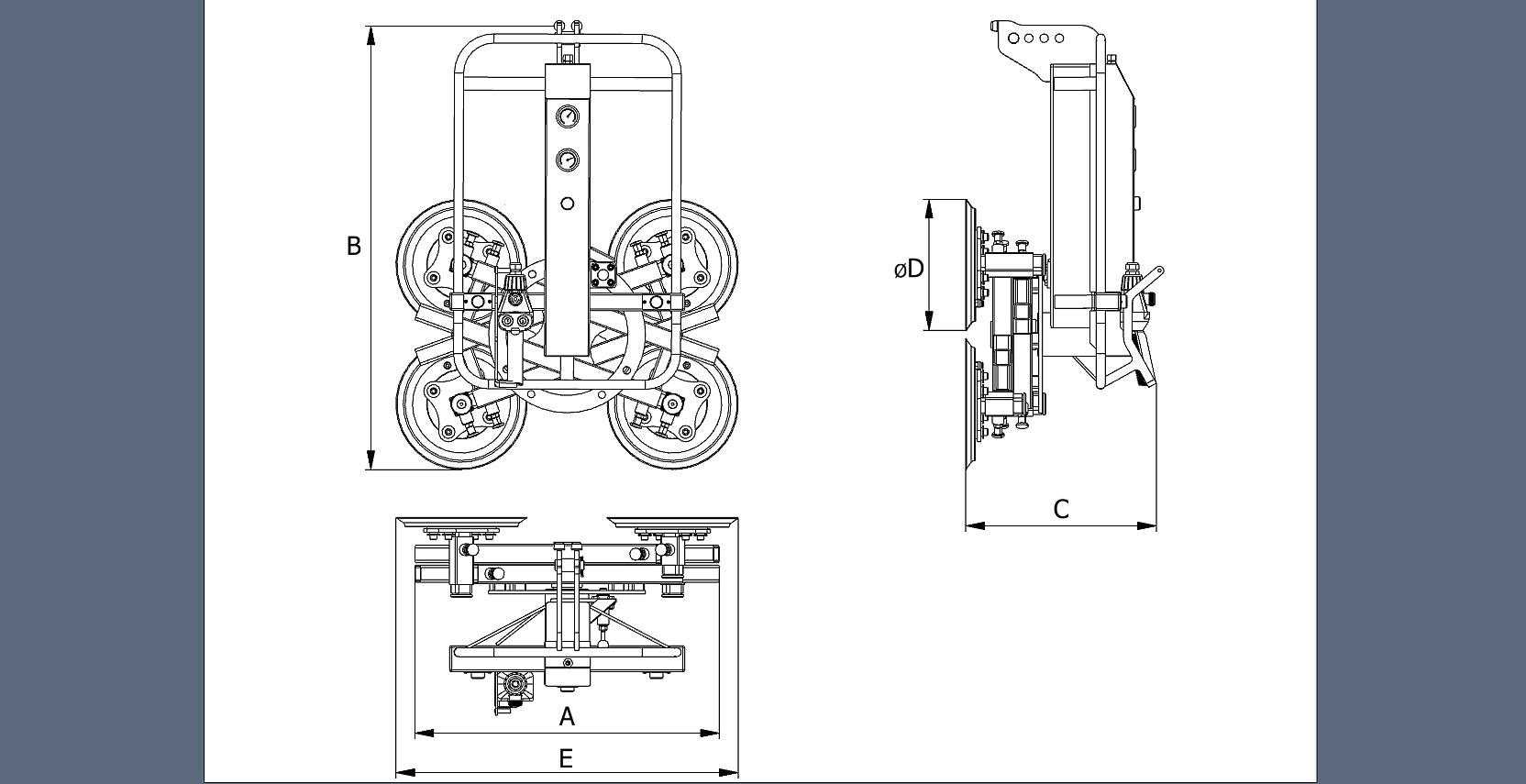

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)
4/365420787061152476365877

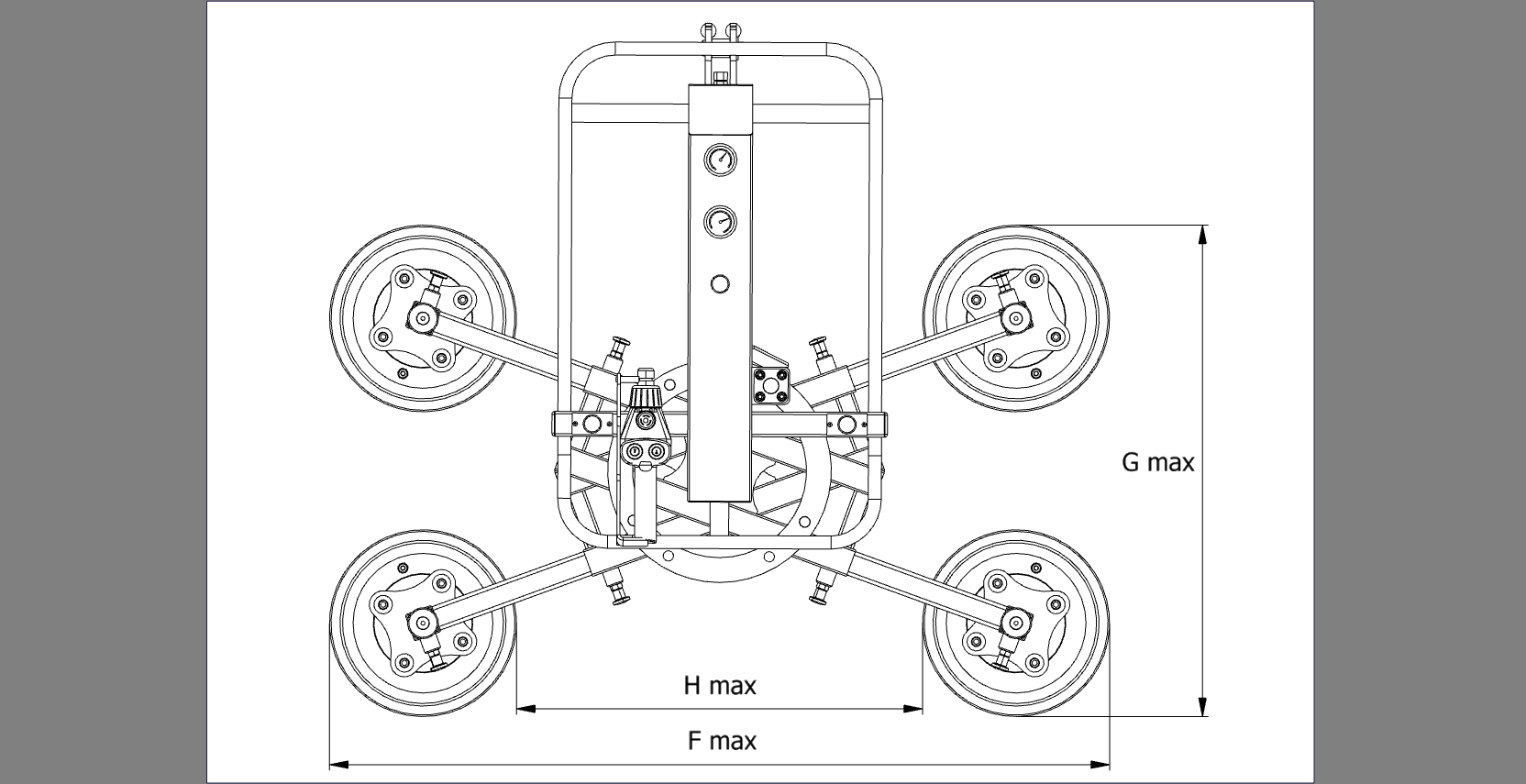

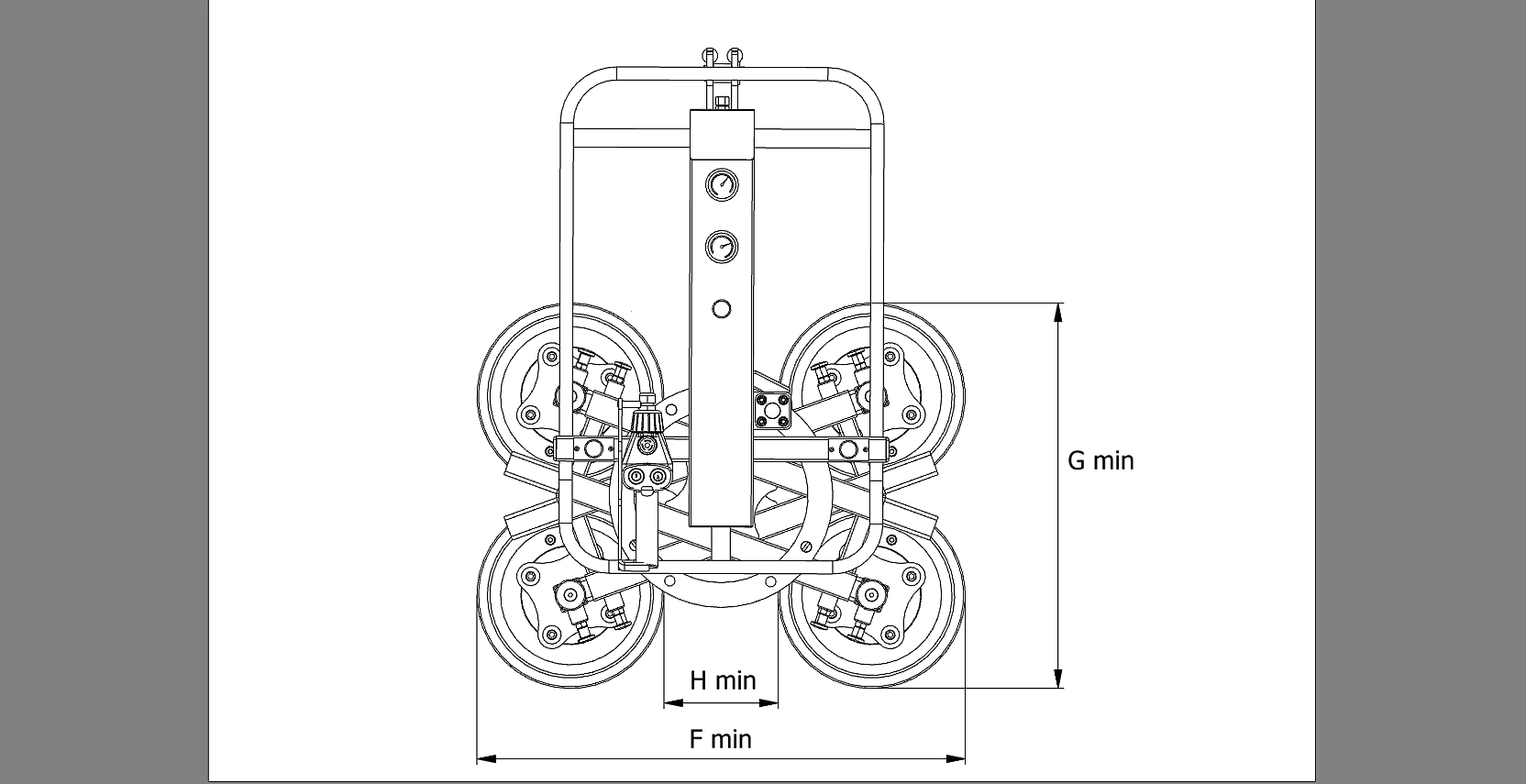

F min (mm)F max (mm)G min (mm)G max (mm)H max (mm)H min (mm)
7861337740792656151

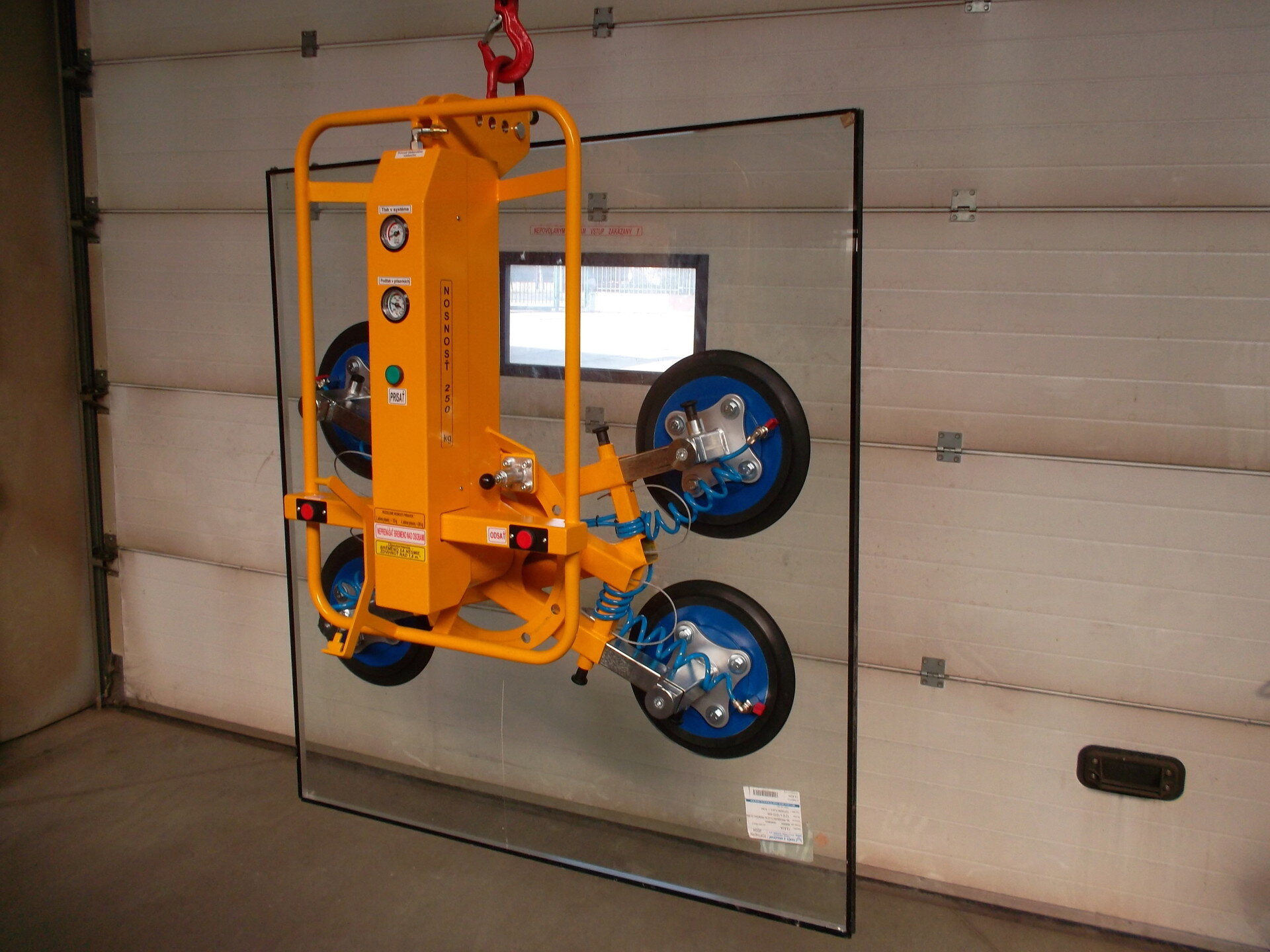

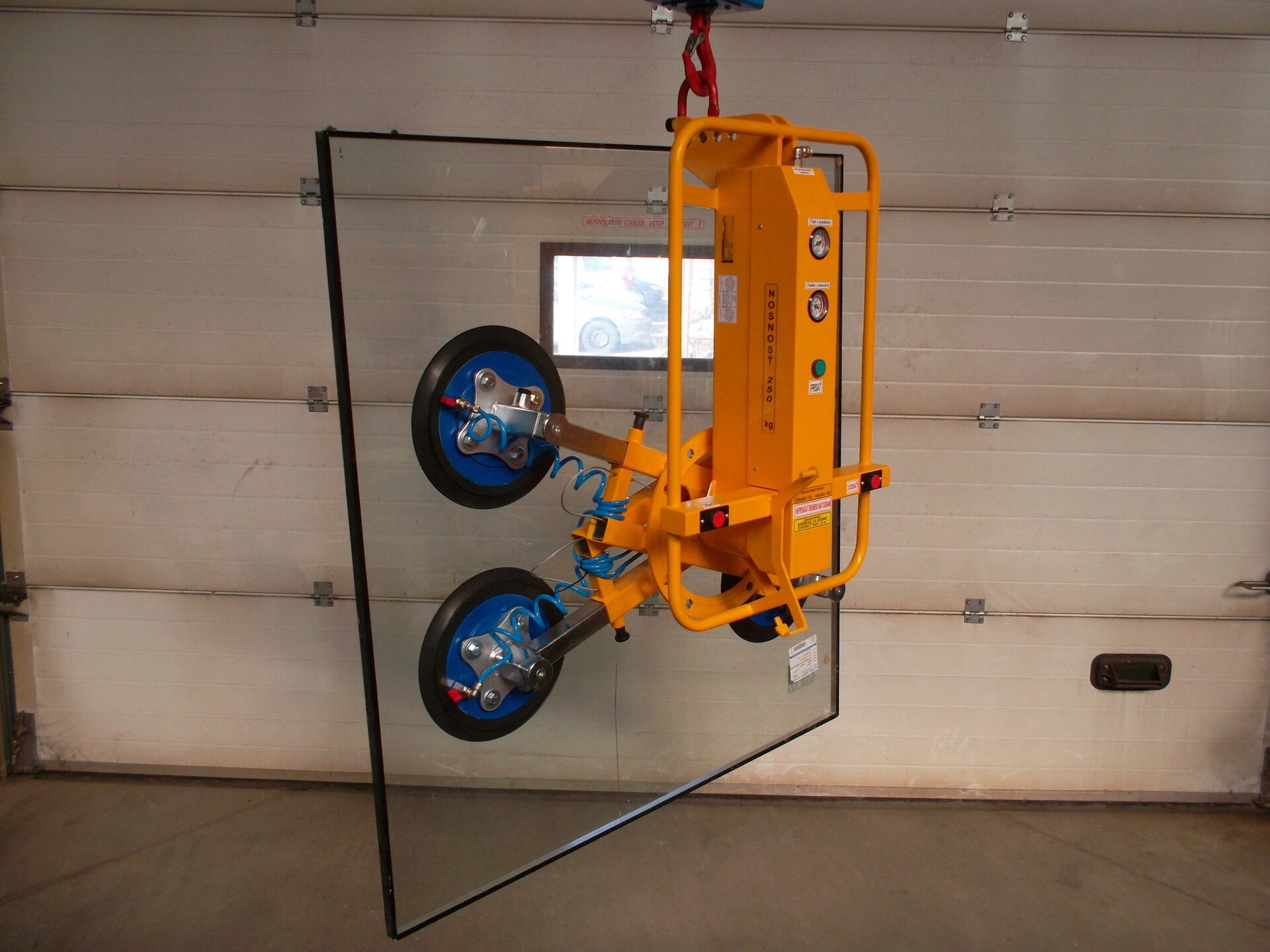

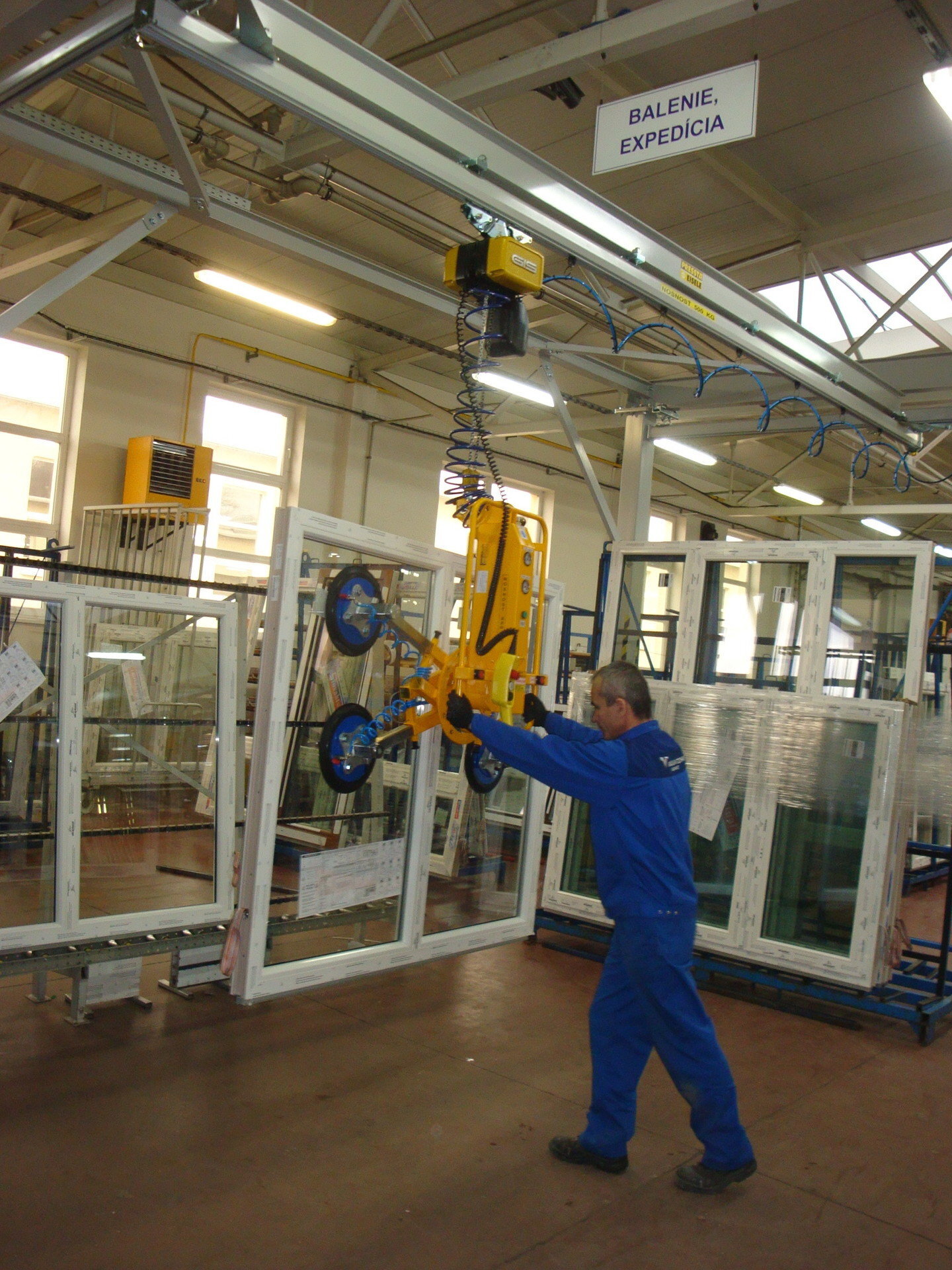

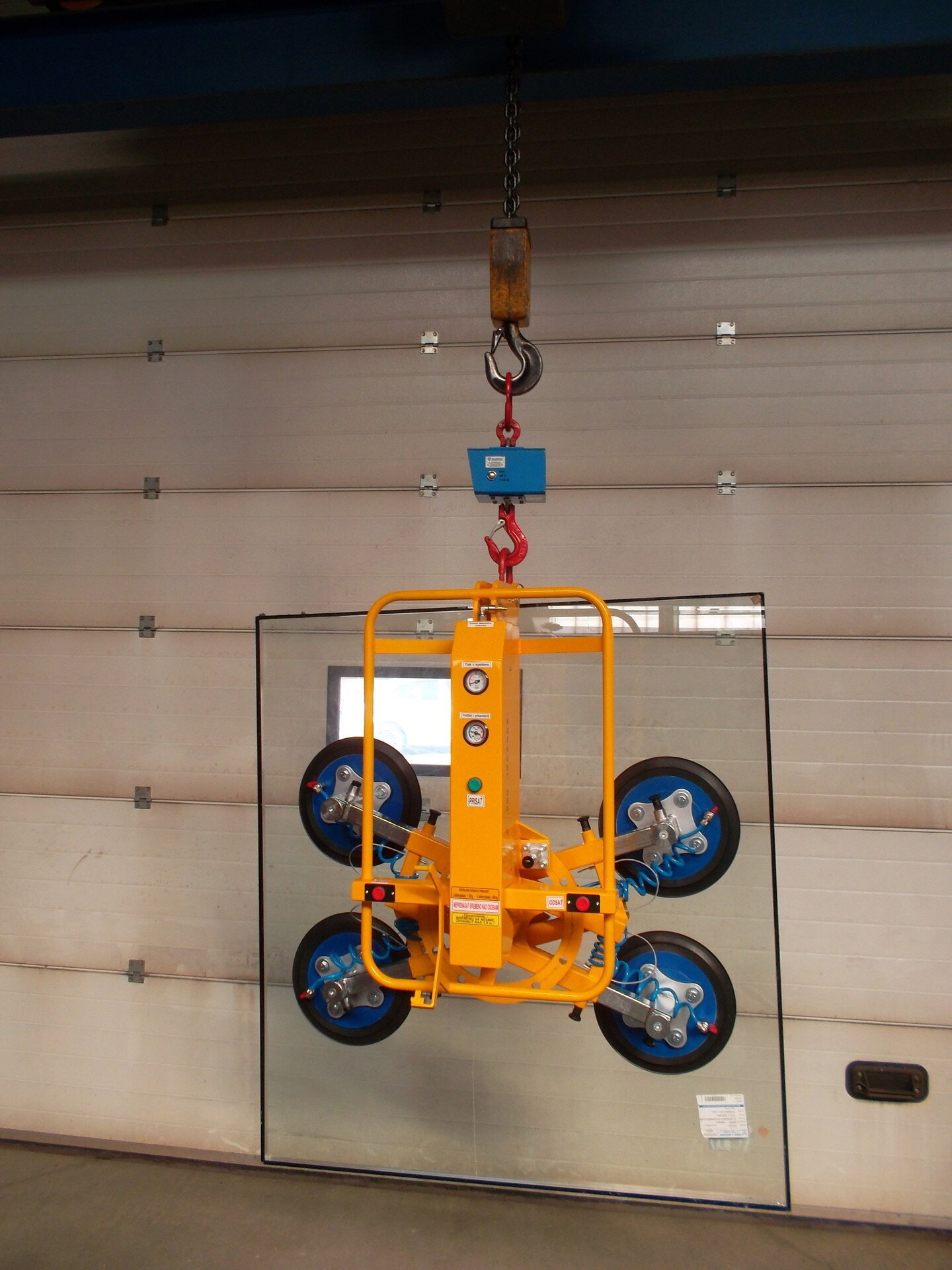

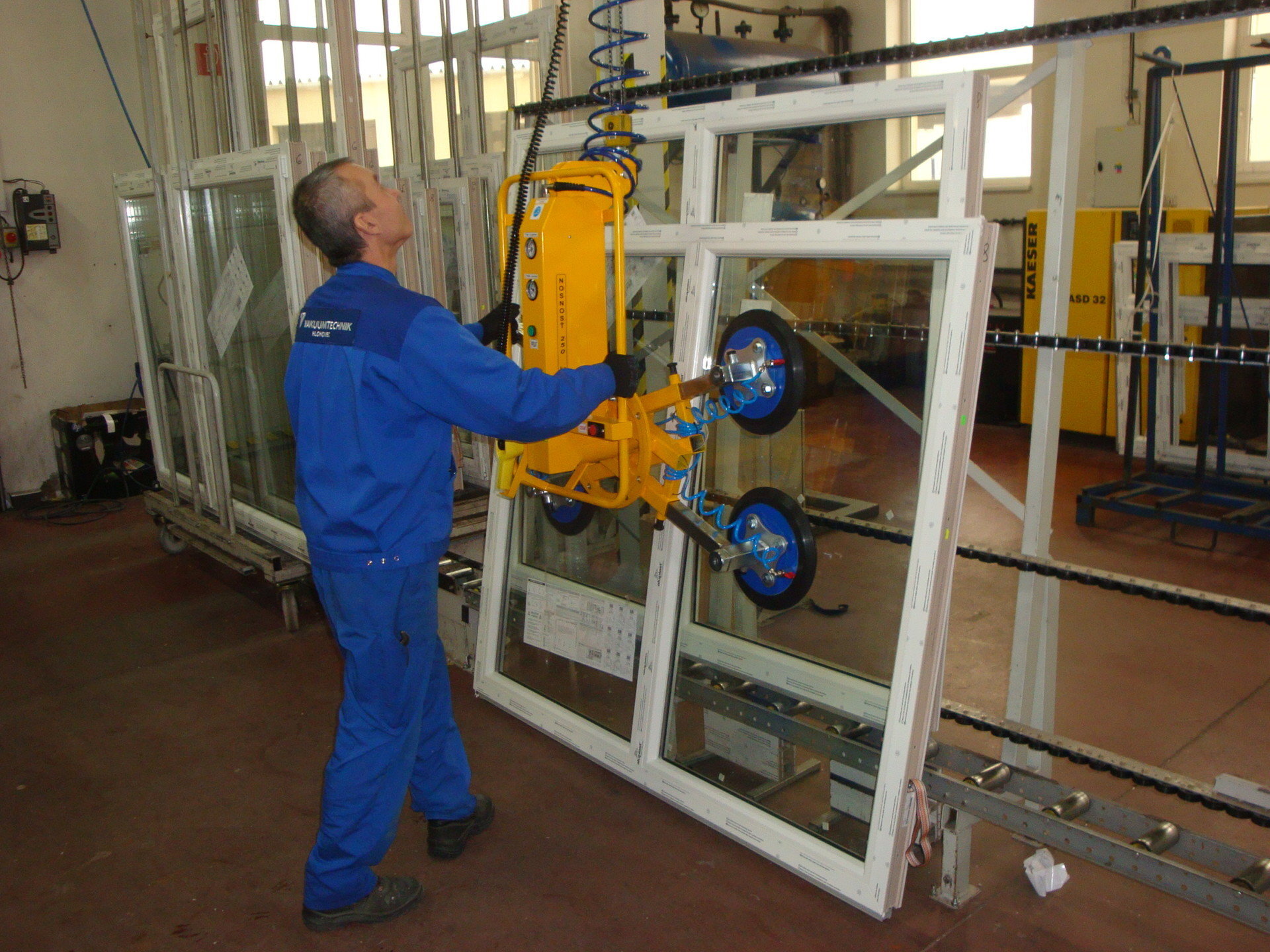

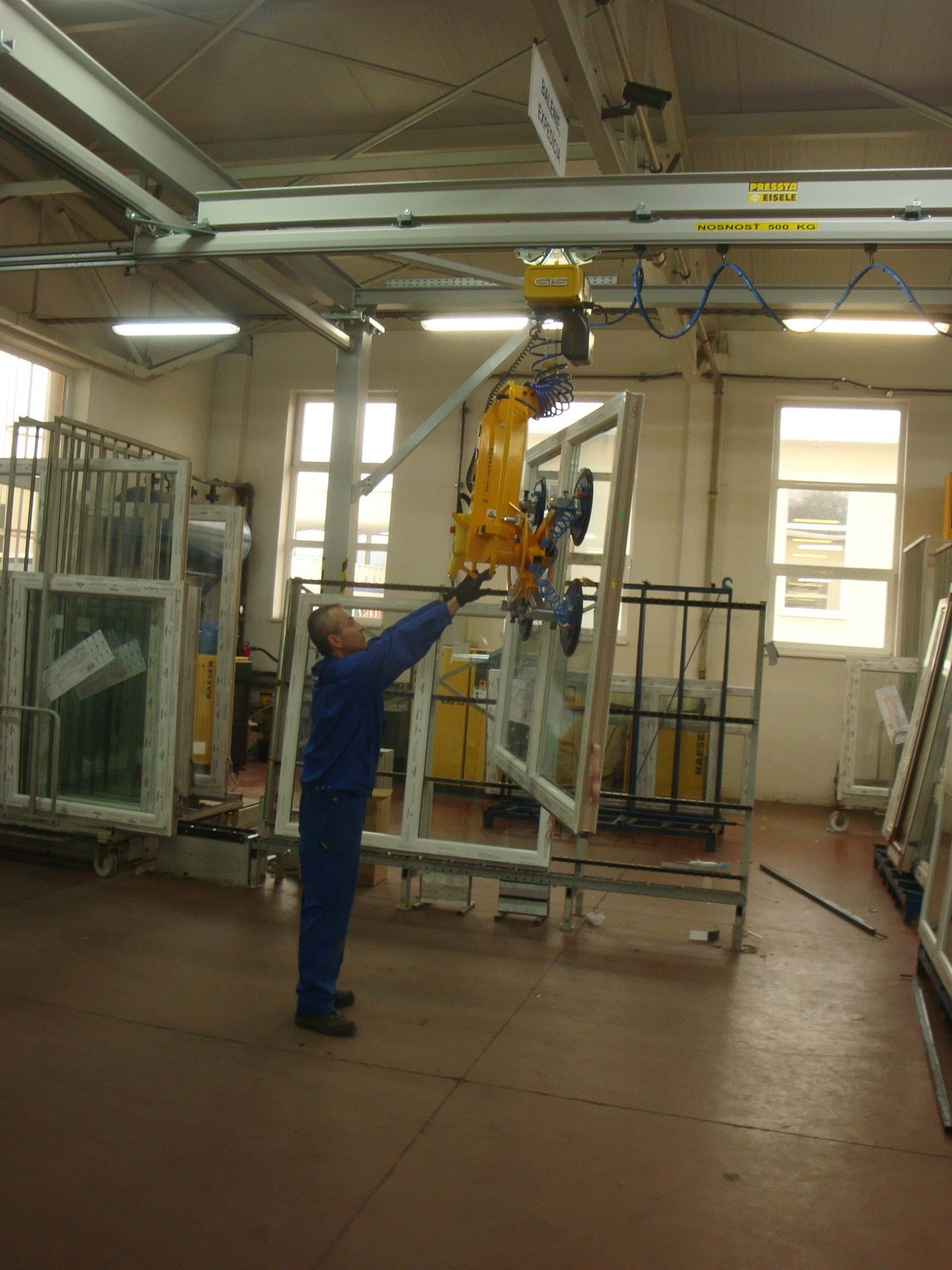

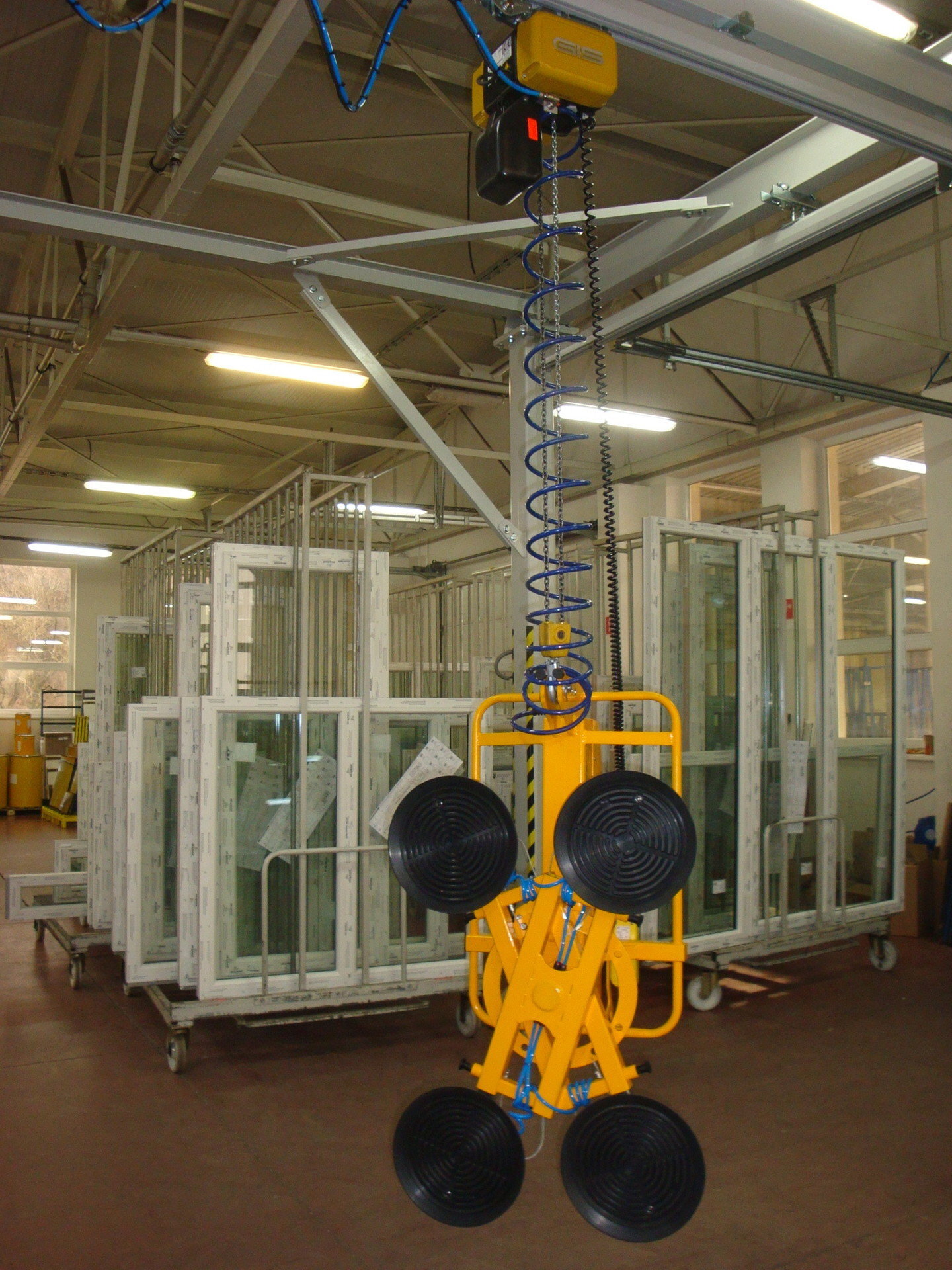

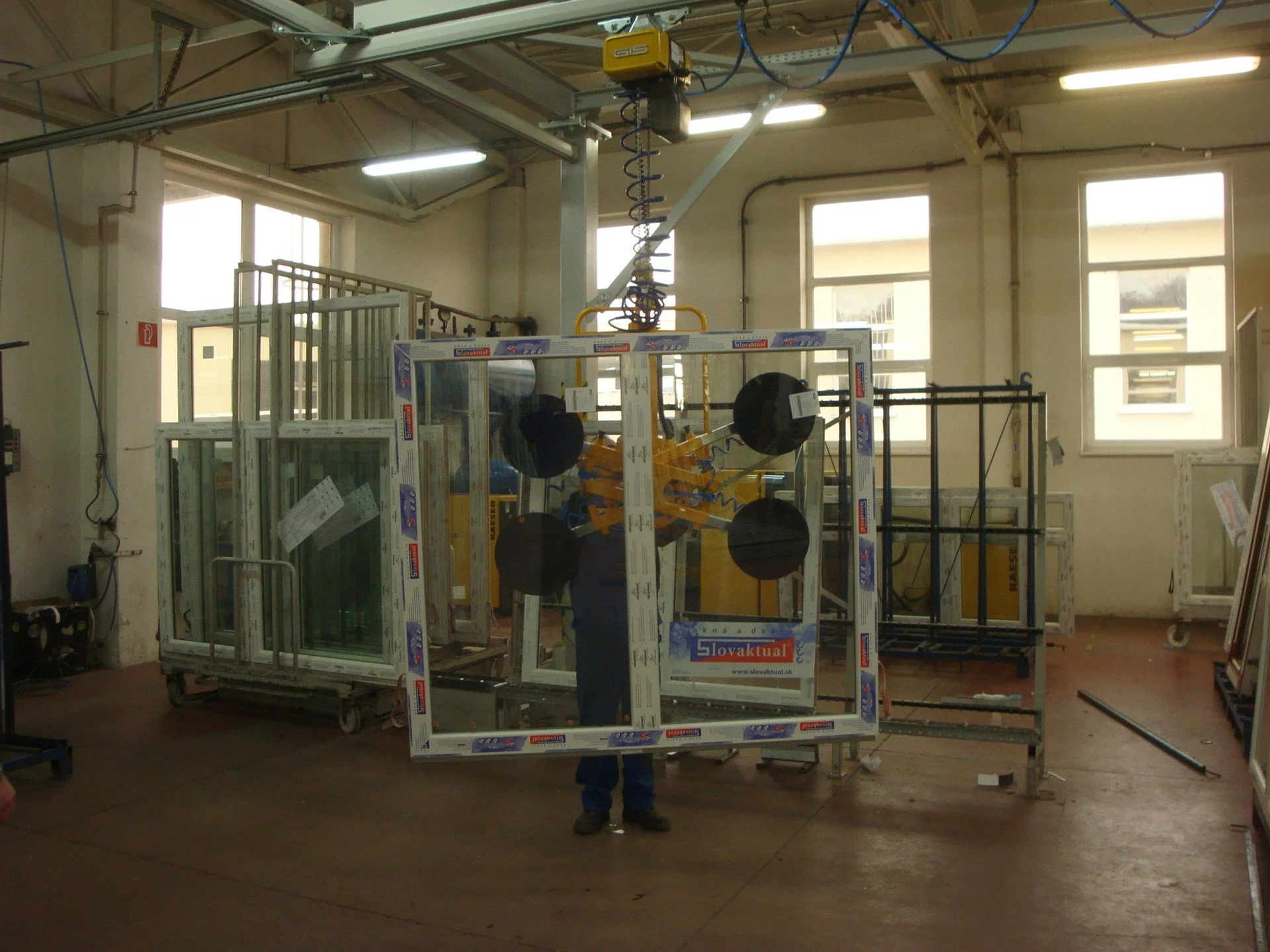

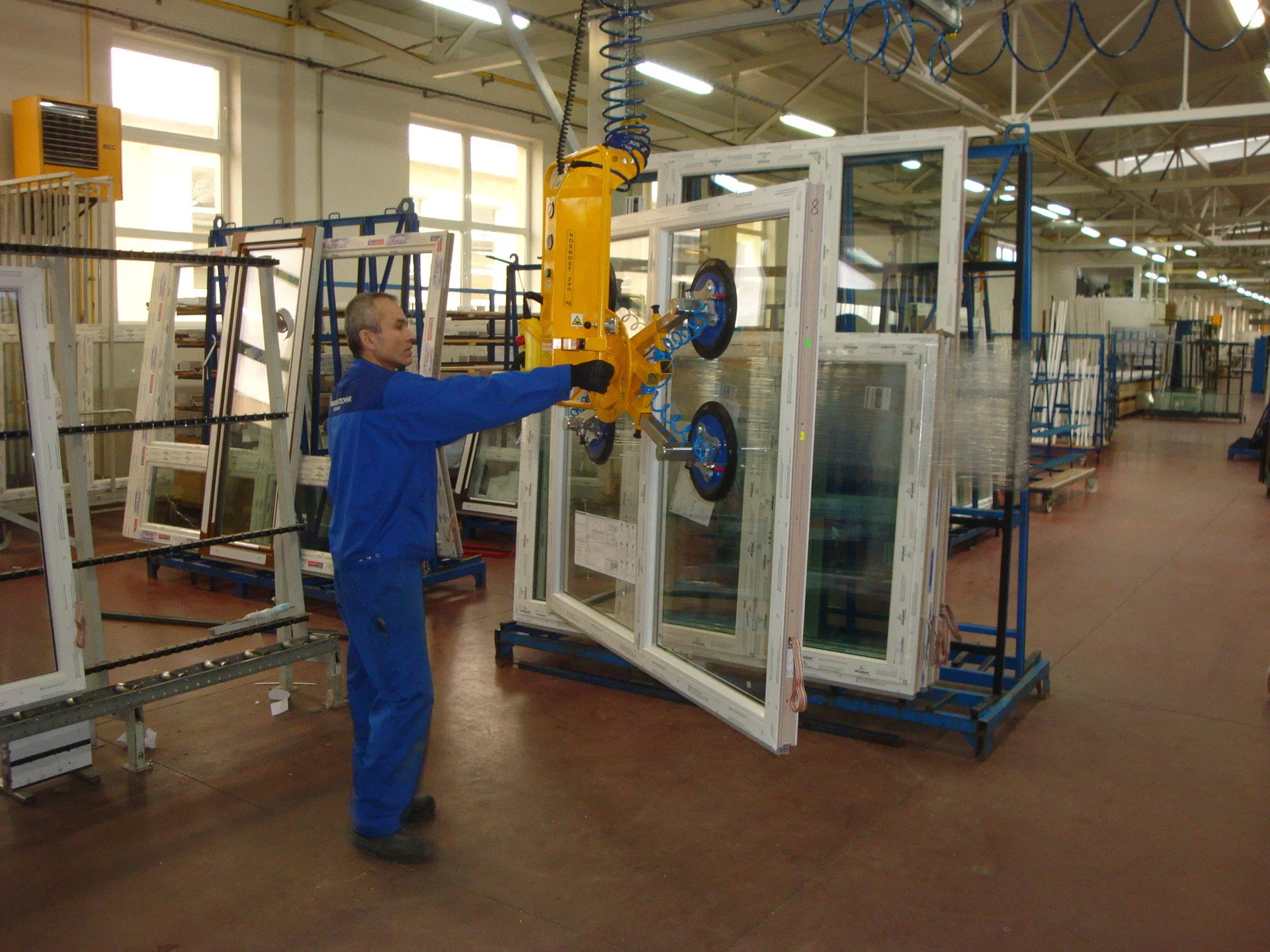

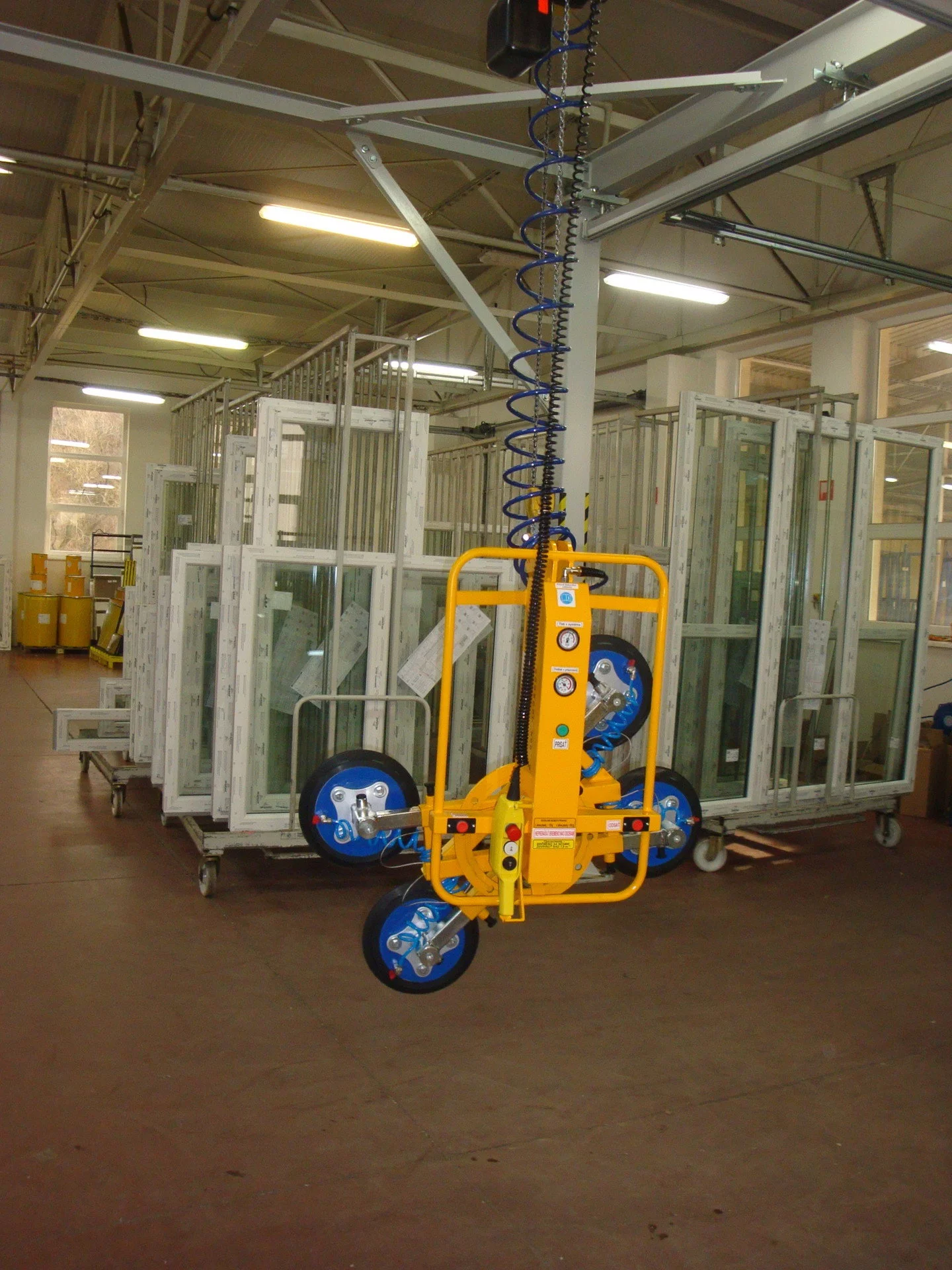

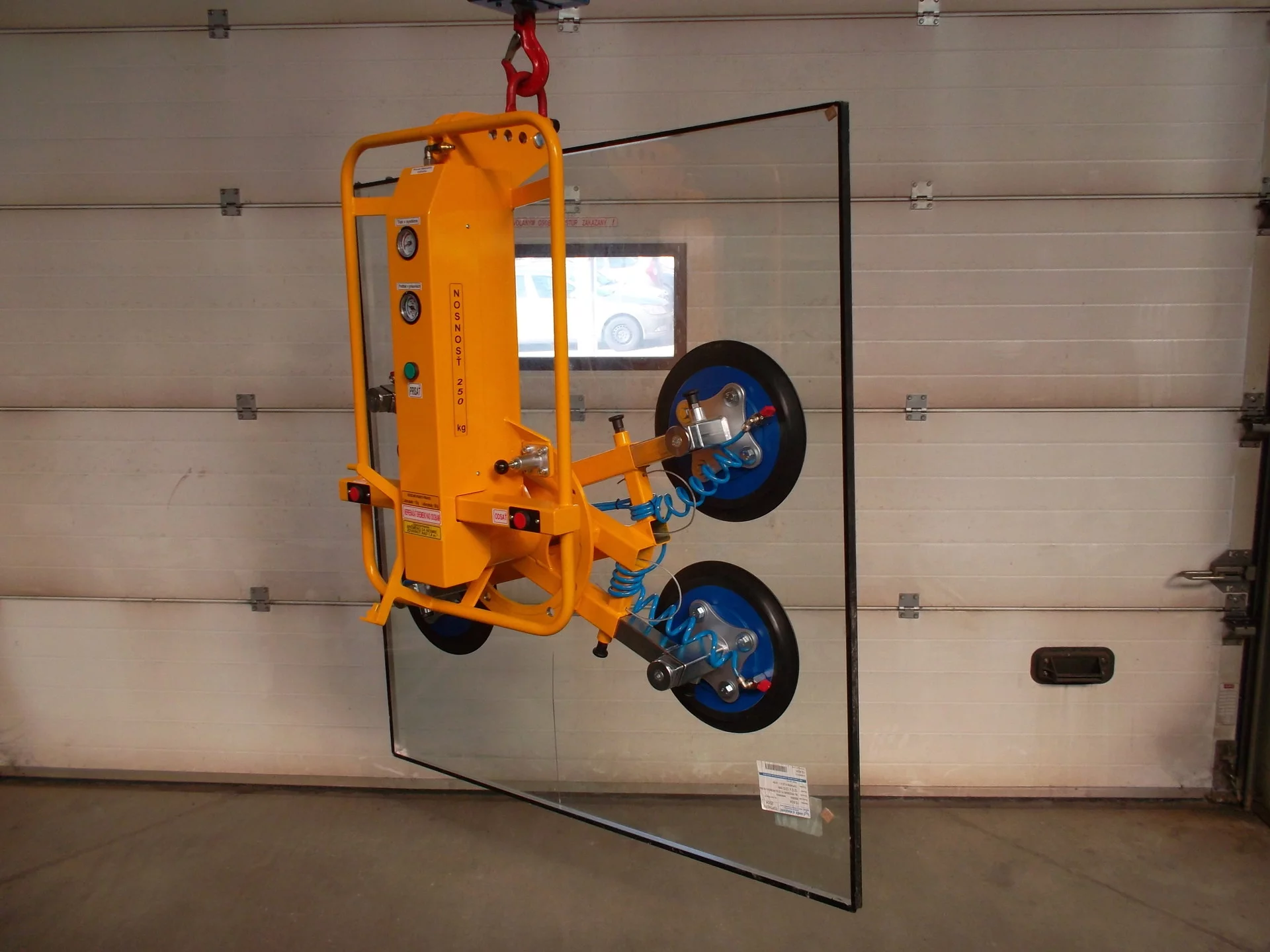

Fotogaléria

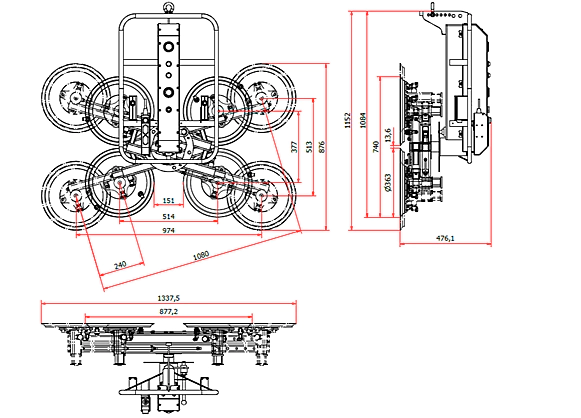

3D modely / výkresy
