Vákuový uchopovač VM 400/4 - 360°-EL

Základný popis:

hlavná nosná oceľová konštrukcia s viacpolohovým závesom
ručne otočná prísavka o max. uhol 360°
štyri prísavky s priemerom 365 mm
možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
ejektor – prevedenie (stlačený vzduch min. tlak 0,6 bar)
vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku stlačeného vzduchu.
PRISAŤ - cez tlačidlo vhodne umiestnený pri ovládacích rukovätiach
ODSAŤ - cez tlačidlá vhodne umiestnené pri ovládacích rukovätiach
OTÁČANIE bremena o 0° / 360° - ručne
špirálová hadica na pripojenie manipulátora do 3 metrov

Využitie:

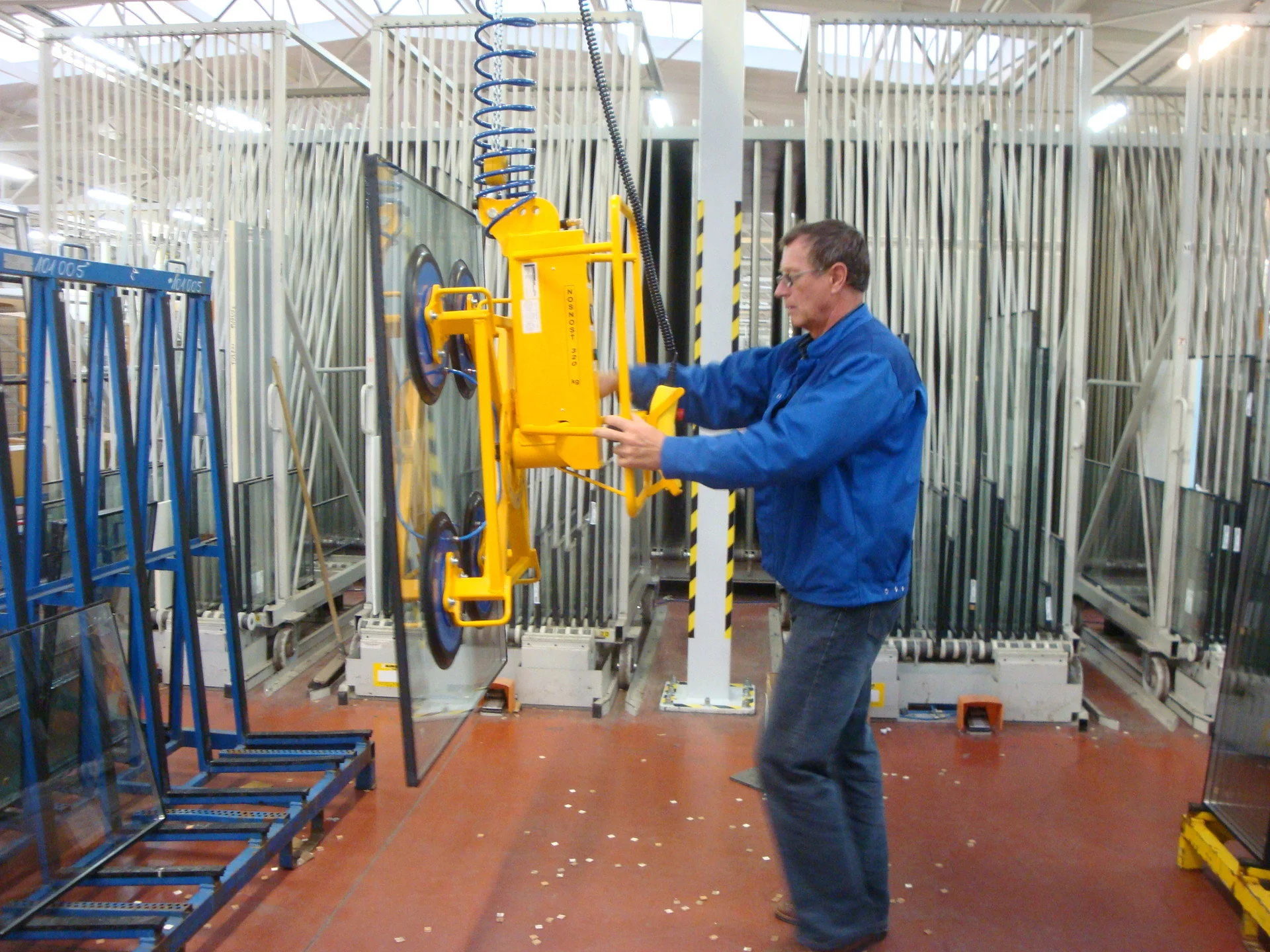

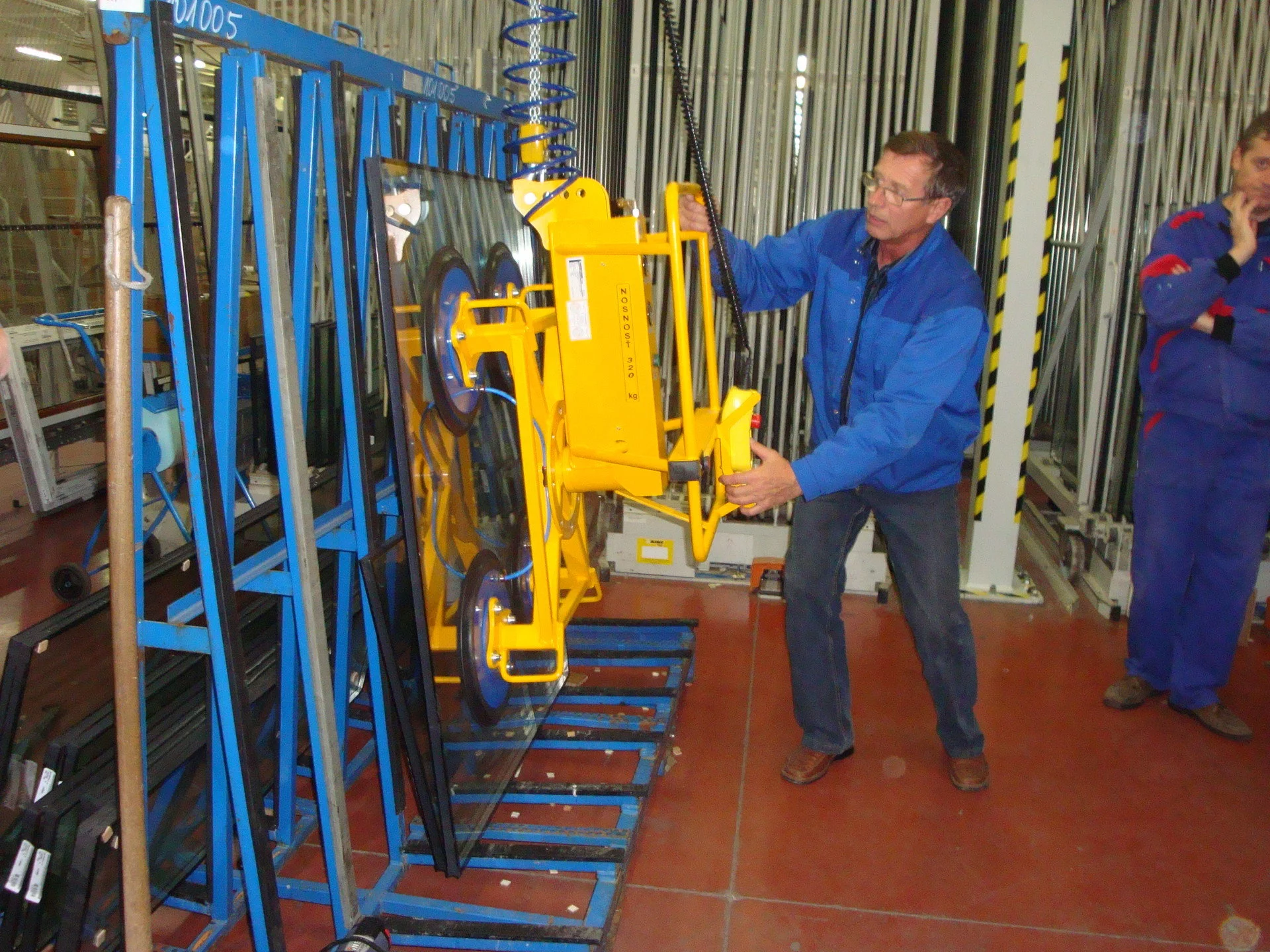

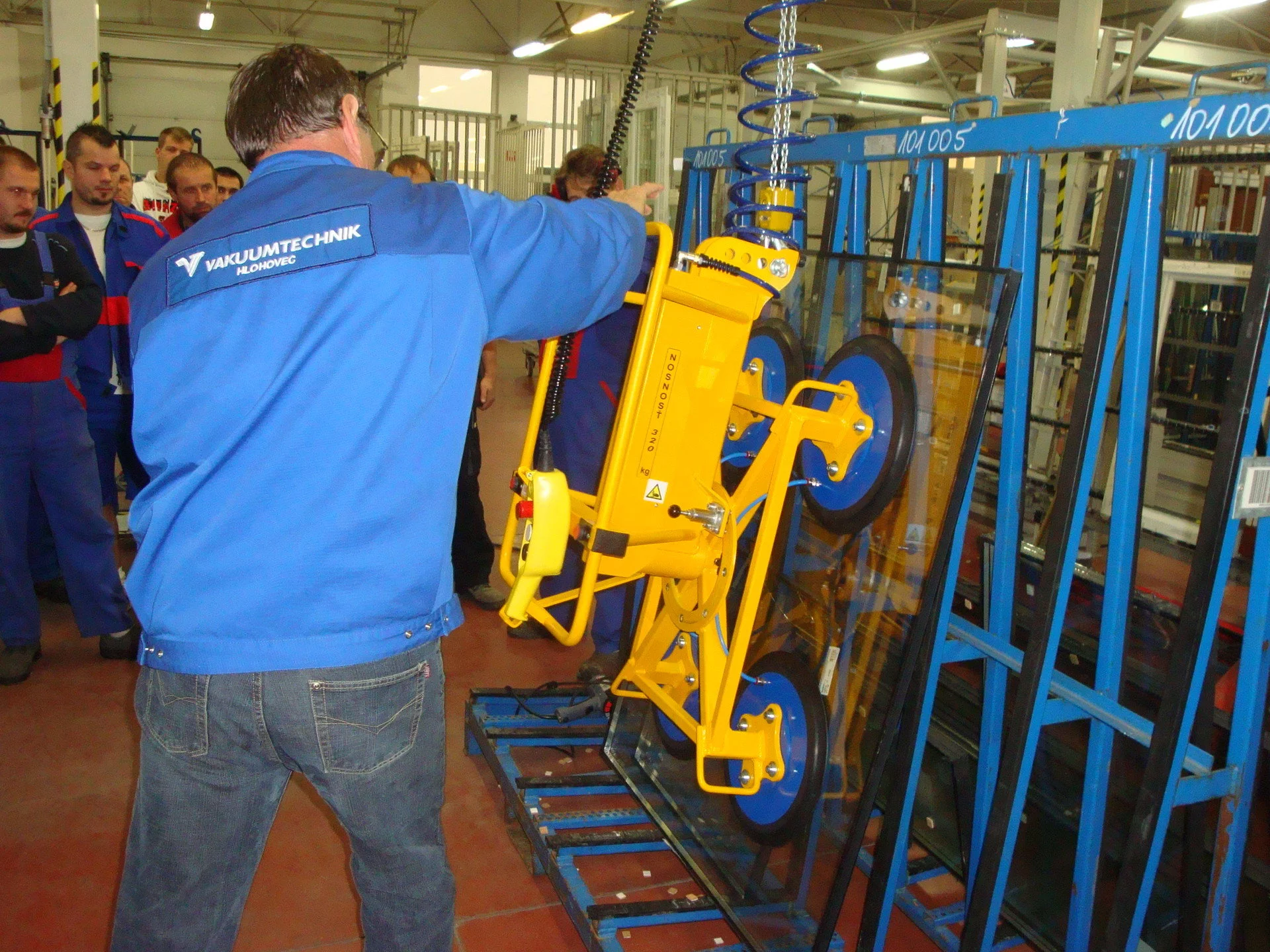

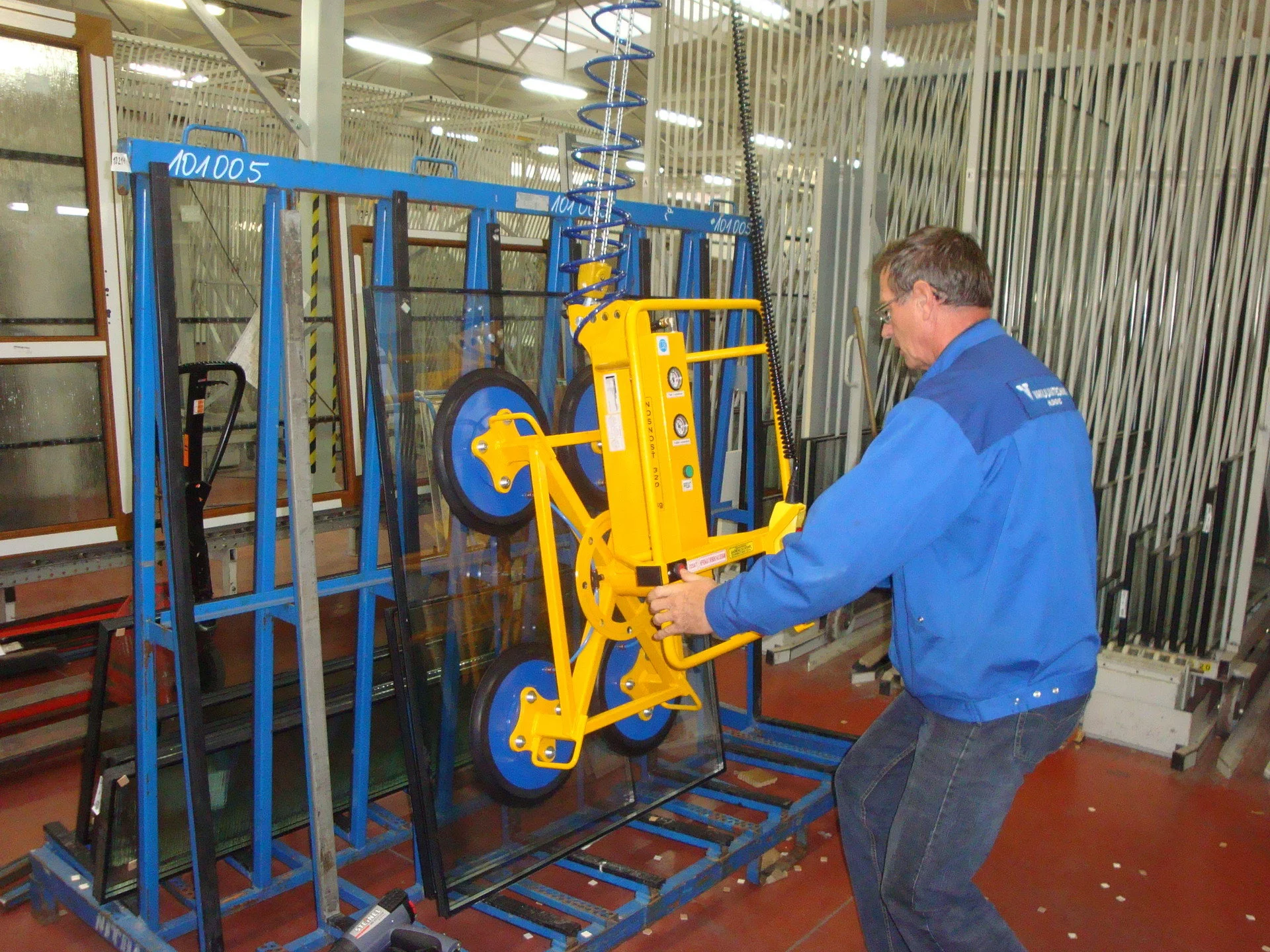

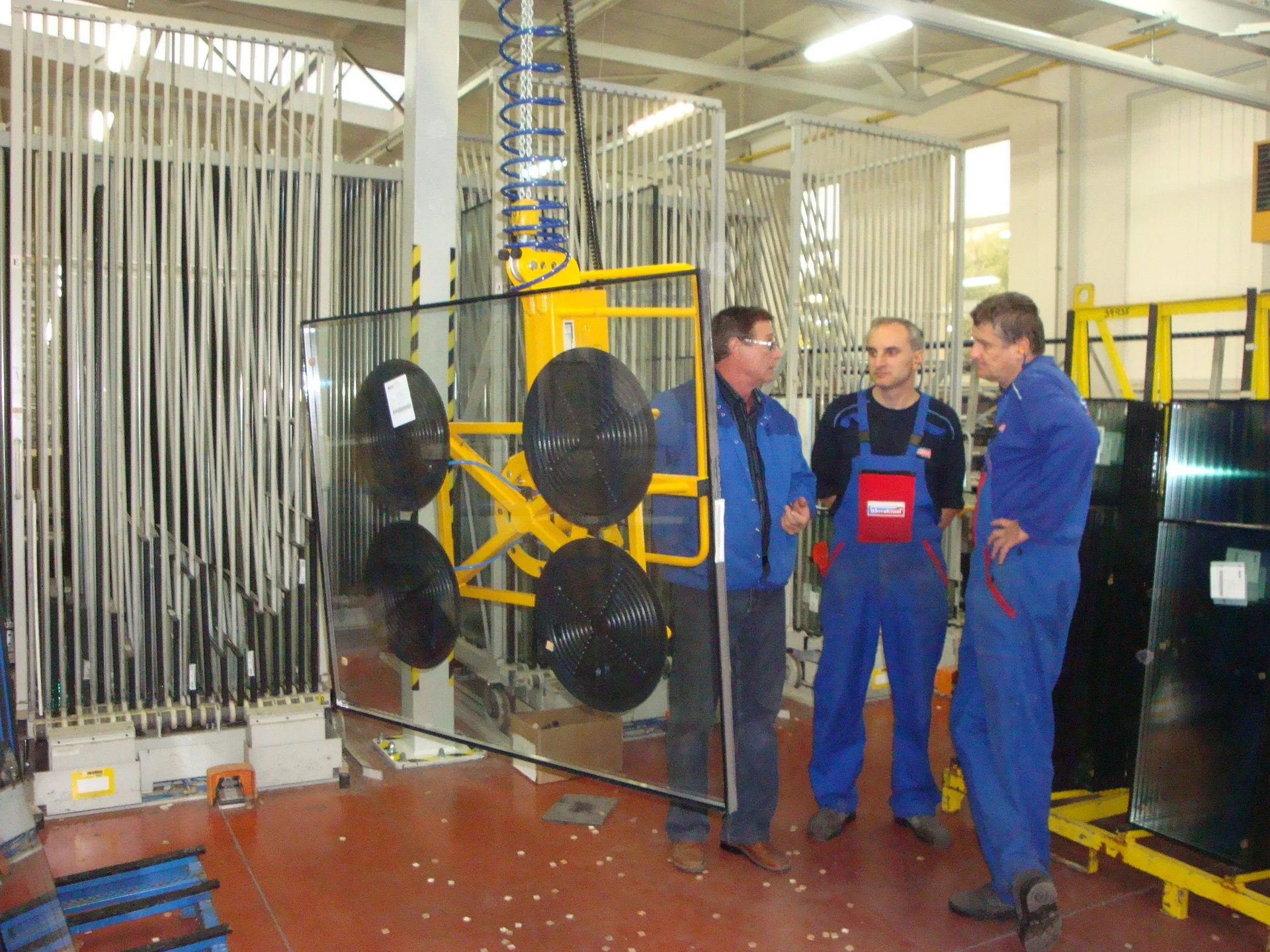

Vákuový uchopovač VM 400/4-360°/E je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 400 kg vo vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

sklenené tabule a dosky
oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
plastové tabule a dosky
kameň s brúseným povrchom
drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
Bezpečný – v každej situácii zaručene bezpečný
Médium– na stlačený vzduch

Základné technické údaje :


Maximálna nosnosť	400 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipulácií	vo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť	65 kg
Max. rozmery bremena	2500x2500 mm
Min. rozmery bremena	800x1000 mm
Napájanie zariadenia	a) 3 PE (PEN) 400VAC/50Hz/15VAC
	b) 1 N PE 230VAC/50Hz/24VDC

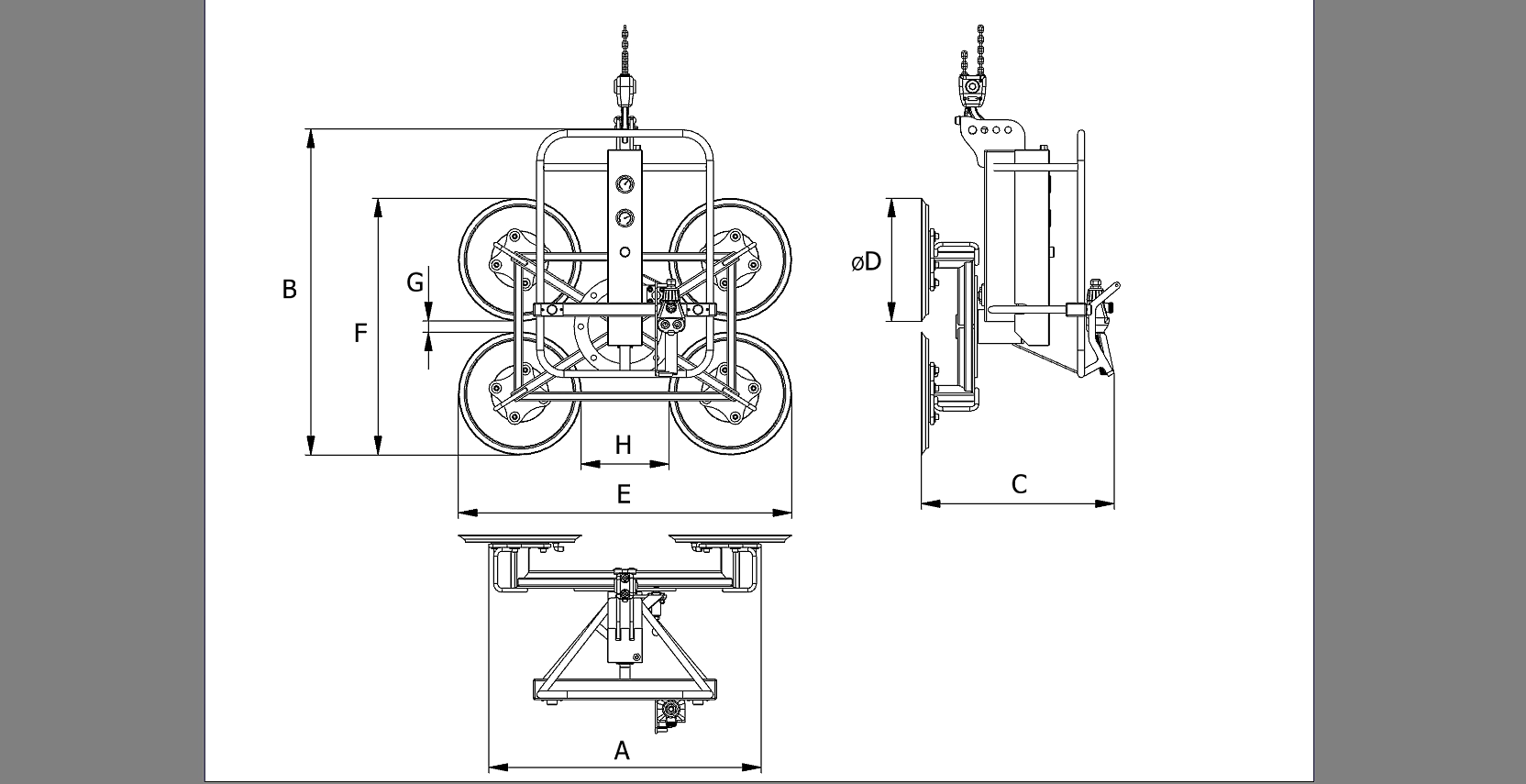

Informačná tabuľka :

Počet prísaviek / priemer (mm)	NOSNOSŤ (kg)	HMOTNOSŤ (kg)	Celková šírka (mm)	Celková hĺbka (mm)	Celková výška (mm)
4/365	320	145	982	586	1000
			Plocha prísaviek (mm)	Rozteč prísaviek (mm)
			982x757	256 mm
