Vákuový rotačný stojan VRS 20/1-180°/360°/P/EL

Základný popis:

  • hlavná nosná oceľová konštrukcia s pätkou na ukotvenie stojana do zeme
  • sklopná prísavka o max. uhol 180° cez elektro-prevodovku
  • jedna prísavka s priemerom 210 mm
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavke
  • vákuový analógový manometer o stave vákua v prísake
  • PRISAŤ - cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného stojana
  • ODSAŤ -  cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného stojana
  • SKLÁPANIE bremena o 0° / 180° cez dve tlačidlá vhodne umiestnené na vrchu vákuového rotačného stojana
  • OTÁČANIE bremena o 0° / 360° cez nožný spínač umiestnený na zemi v blízkosti vákuového rotačného stojana
  • - 2x zásuvka 230V, 50 Hz umiestnená na el. rozvodni
    - hlavný vypínač
  • kábel na elektrické pripojenie stojana

Využitie:

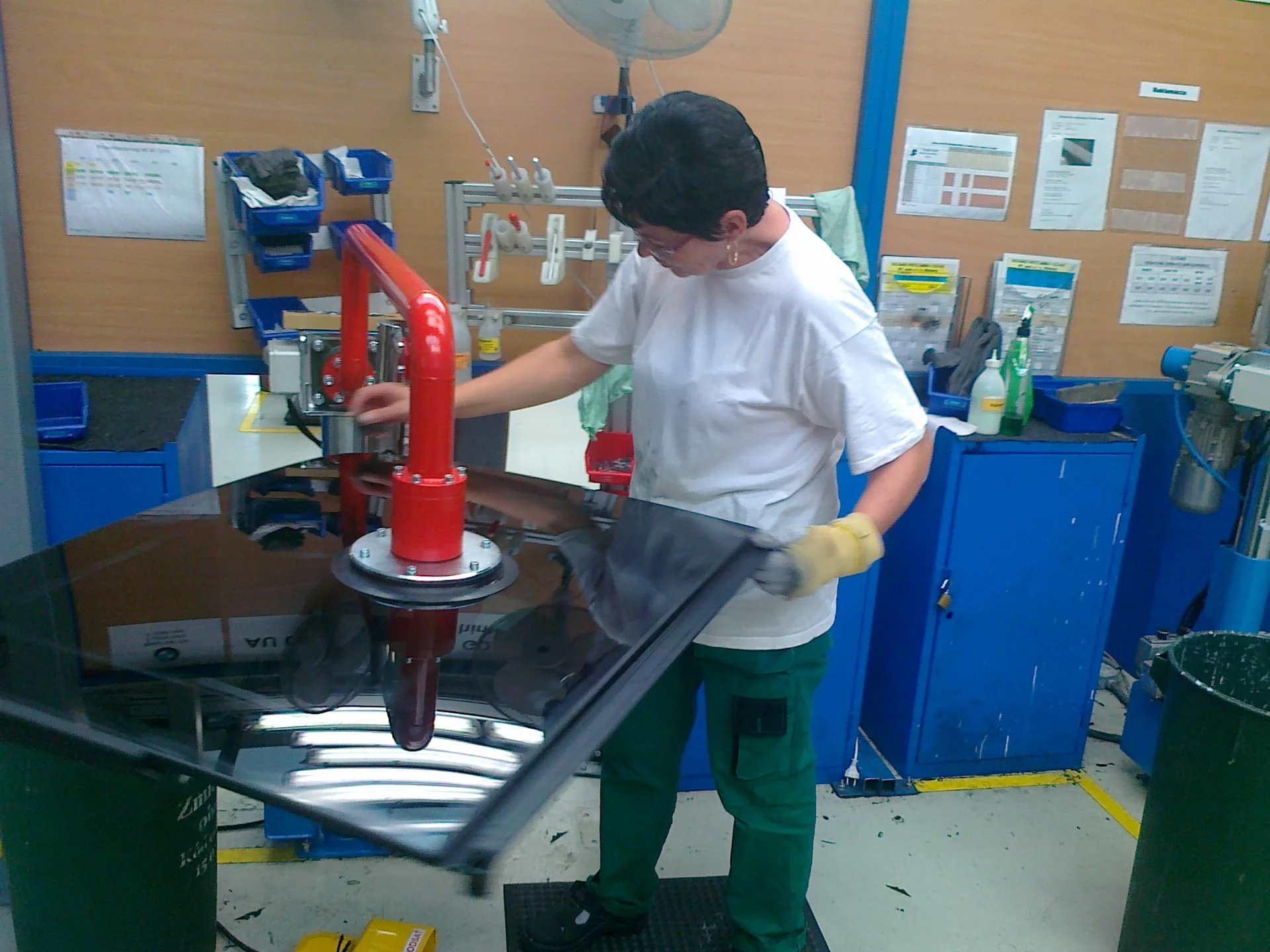

Vákuový rotačný stojan VRS 20/1-180°/360°/P/EL je uchopovacie zariadenie umožňujúce uchopiť sklo,  strešné okno auta, strešné okno do domu do max. hmotnosti 20 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom ramena rotáčného stojana.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • strešné okná do auta
  • strešné okná do domu

Základné technické údaje :

Maximálna nosnosť20 kg (pri podtlaku –0.6 MPa (-60 kPa))
Určený k manipuláciív horizontálnej, alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Max. rozmery bremena1500x1500 mm
Min. rozmery bremena220x220 mm
Celkový elektrický príkon0,6 kW
KrytieIP 54
Napájanie zariadenia3 PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Šírka (mm)Hĺbka (mm)Výška (mm)Rozmer prísavky (mm)
1/21020---14445061122210
