VM 350/1 - 90°HYD

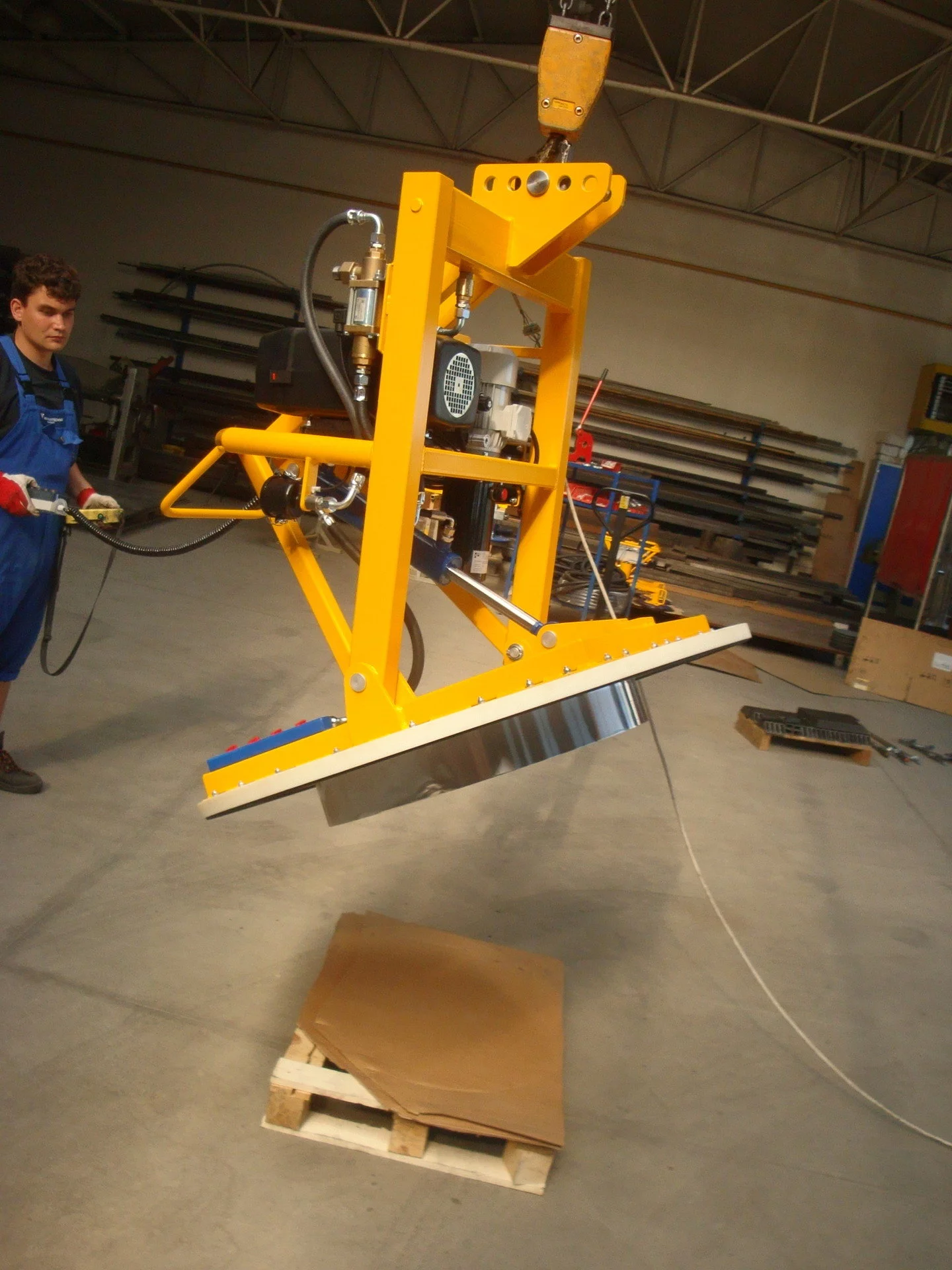

Vákuový uchopovač VM 350/1-90°HYD

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom

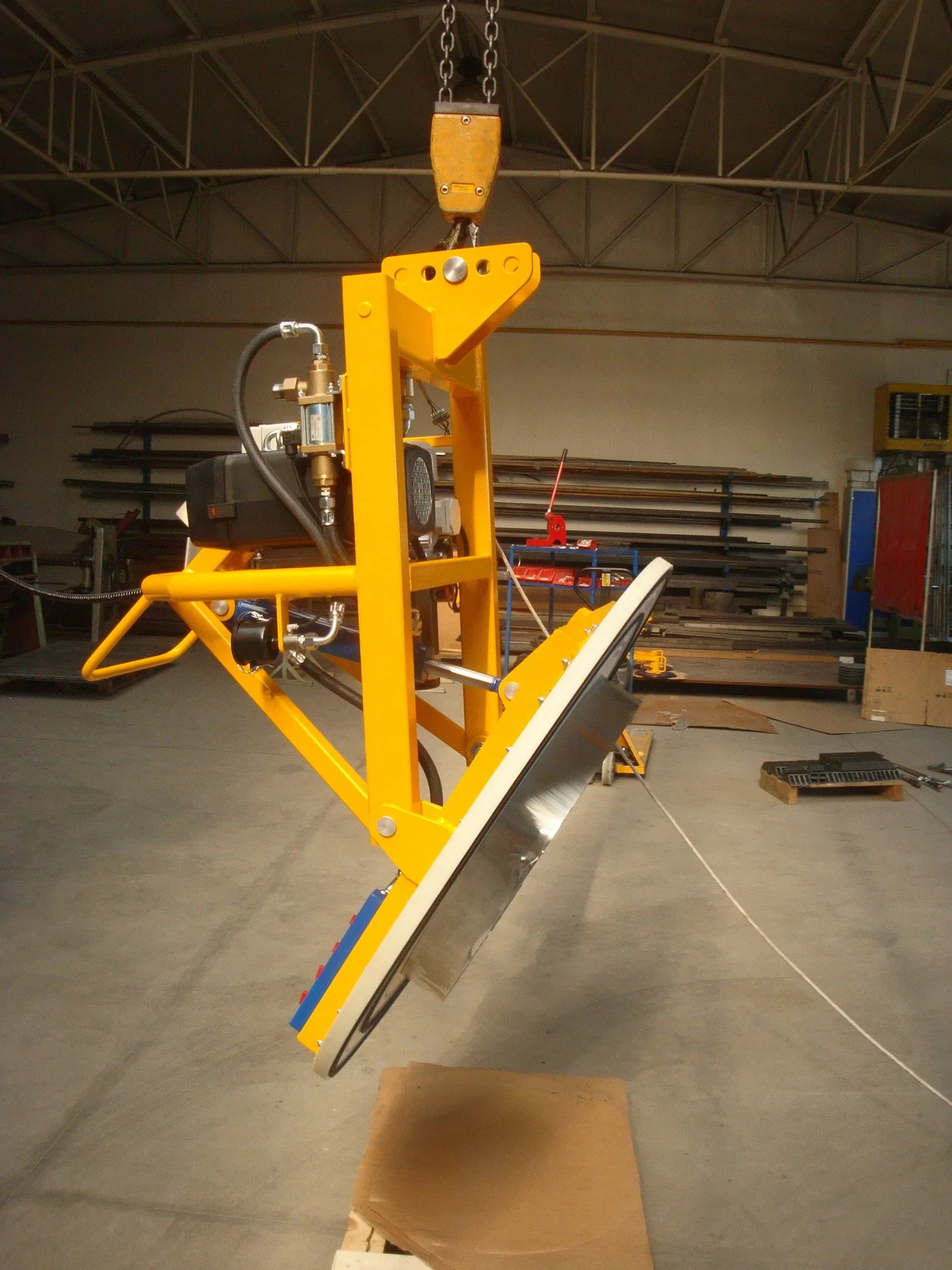

  • hydraulicky sklopná prísavka o max. uhol 90°
  • špeciálna veľkoformátová prísavka s priemerom 1220 mm
  • dva okruhy vákua pre menšie a väčšie priemery briemien
  • ručne prestaviteľné okruhy vákua v prísavkách
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • ODSAŤ -  cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • SKLÁPANIE bremena o 0° / 90° cez tlačidlový ovládač na špirálovom kábli do 3 m
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Druhy možných manipulovaných bremien:

  • hliníkové zvitky
  • papierové zvitky
  • oceľové zvitky
  • umelohmotné zvitky

Využitie:

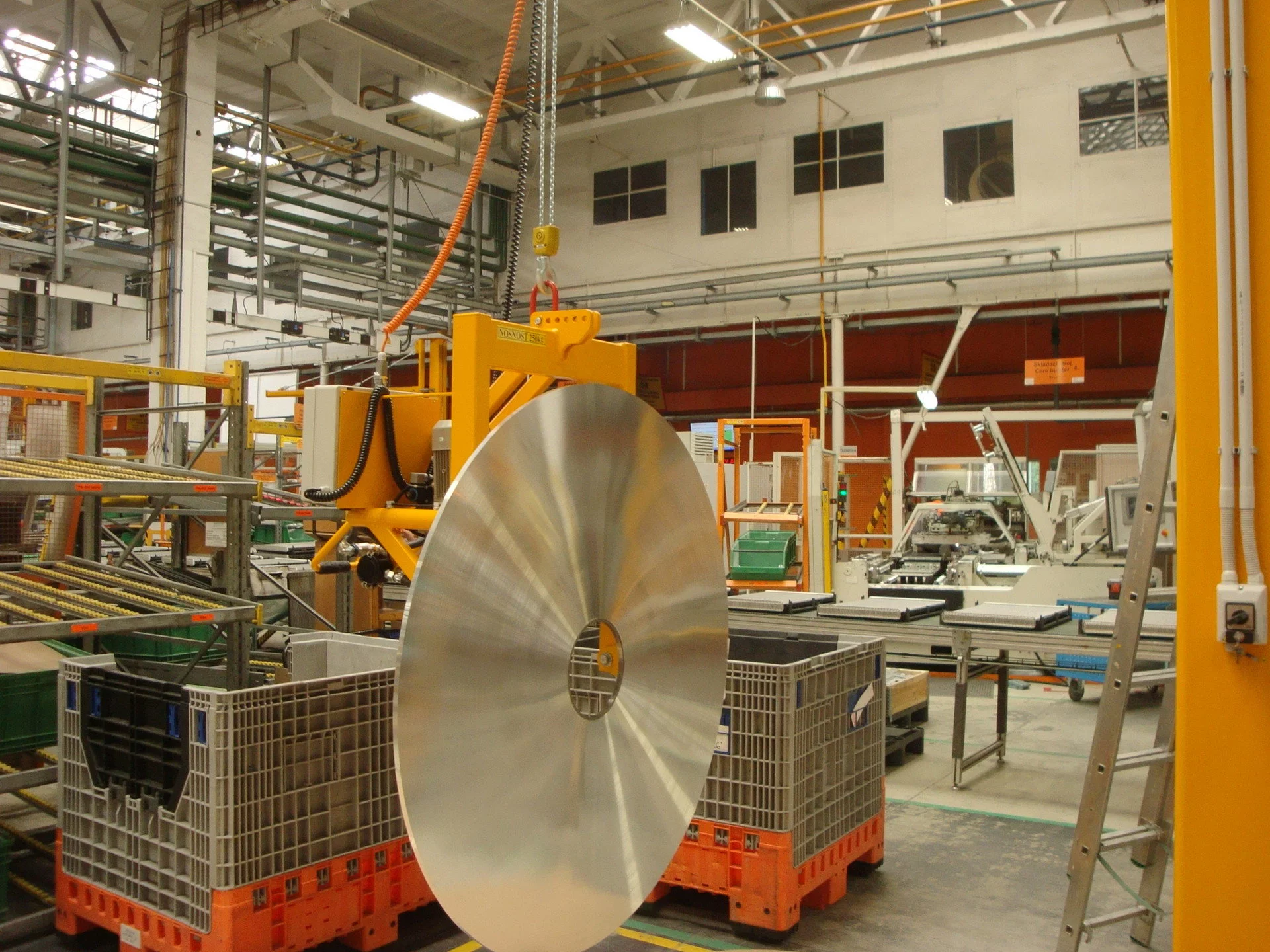

Vákuový uchopovač VM 350/1-90°/HYD je špeciálne uchopovacie zariadenie umožňujúce uchopiť a manipulovať zvitky do hmotnosti 350 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť350 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej, alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť210 kg
Max. rozmery bremenaø 1600 mm (doporučená)
Min. rozmery bremenaø 350 mm
Napájanie zariadeniaa) 3 PE (PEN) 400VAC/50Hz/15VAC

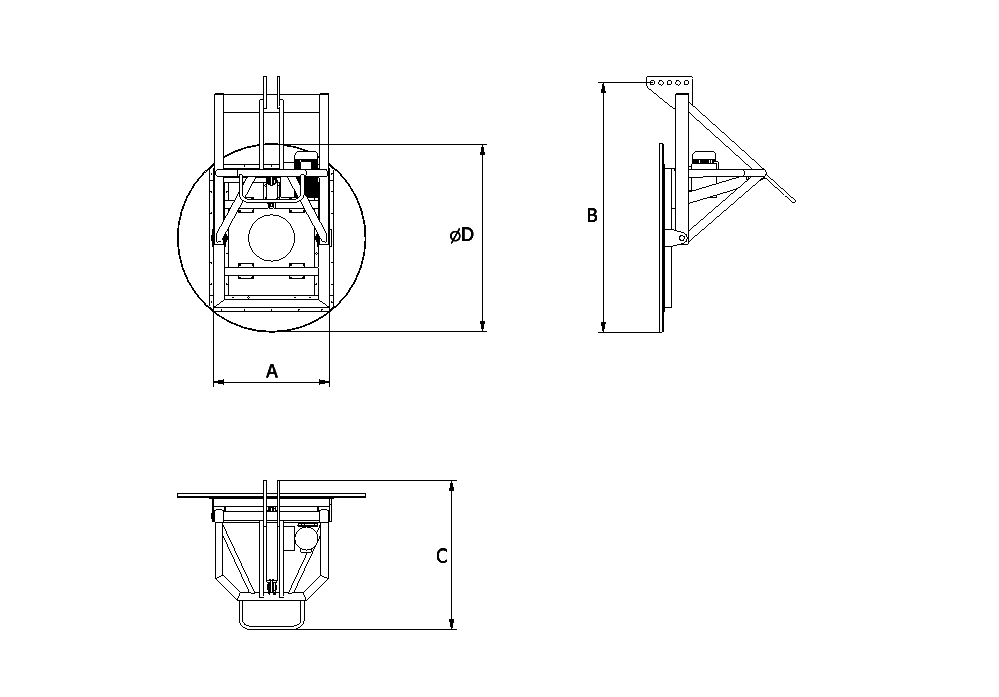

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)
1/1220350210122016559641220300

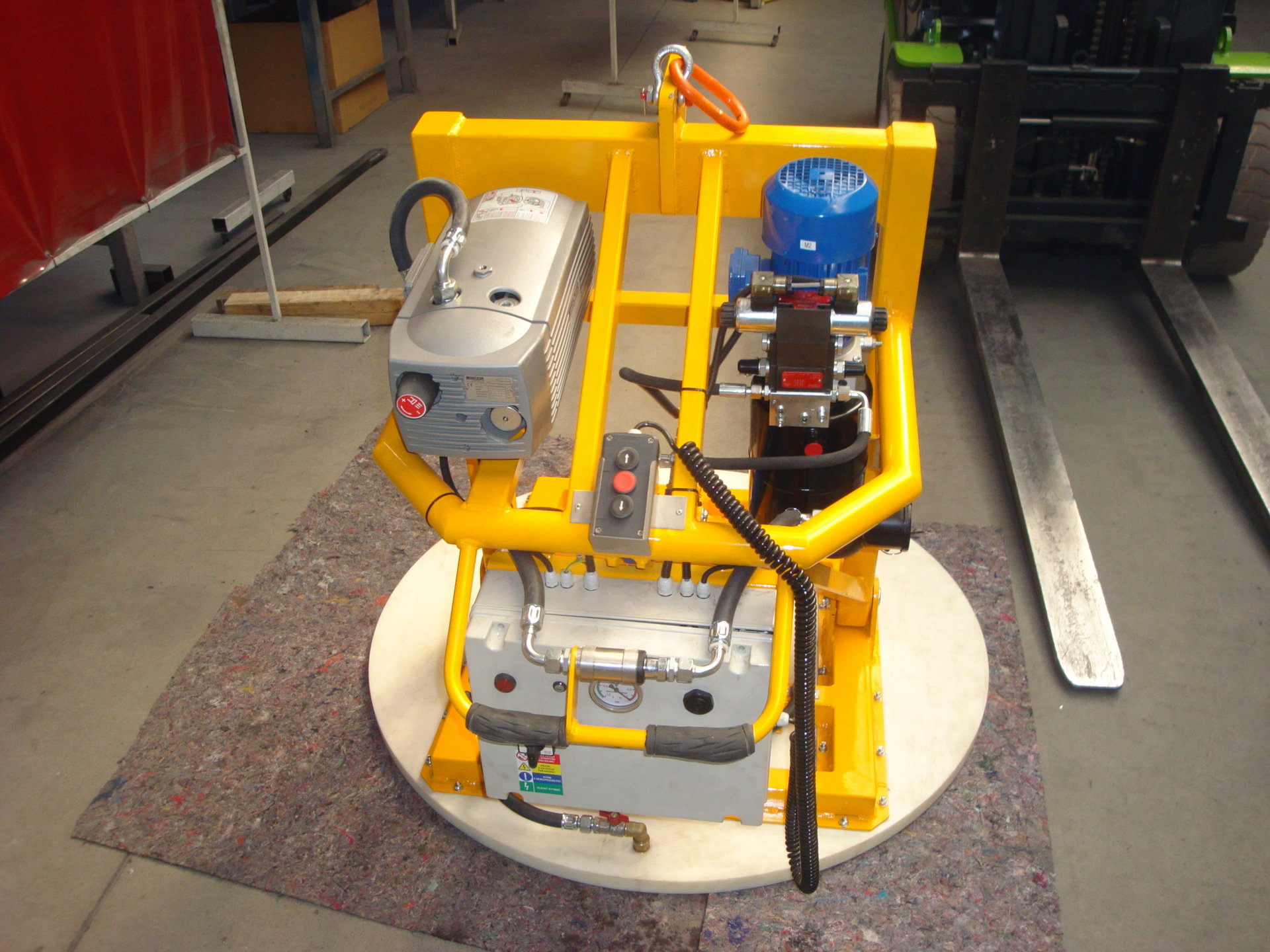

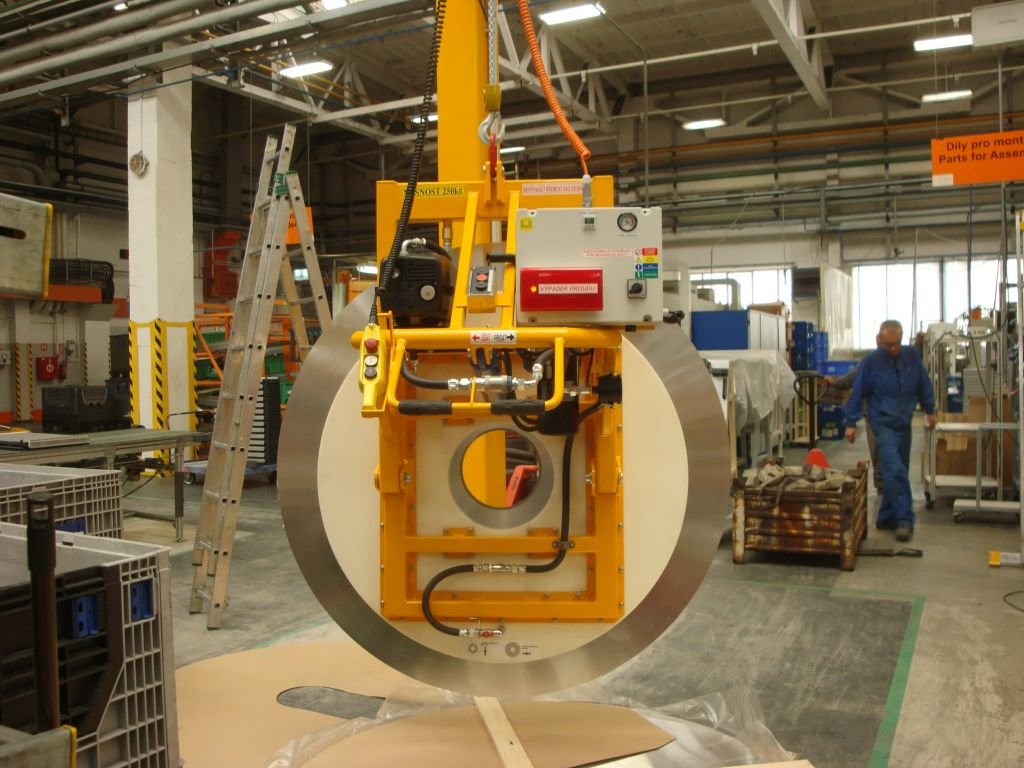

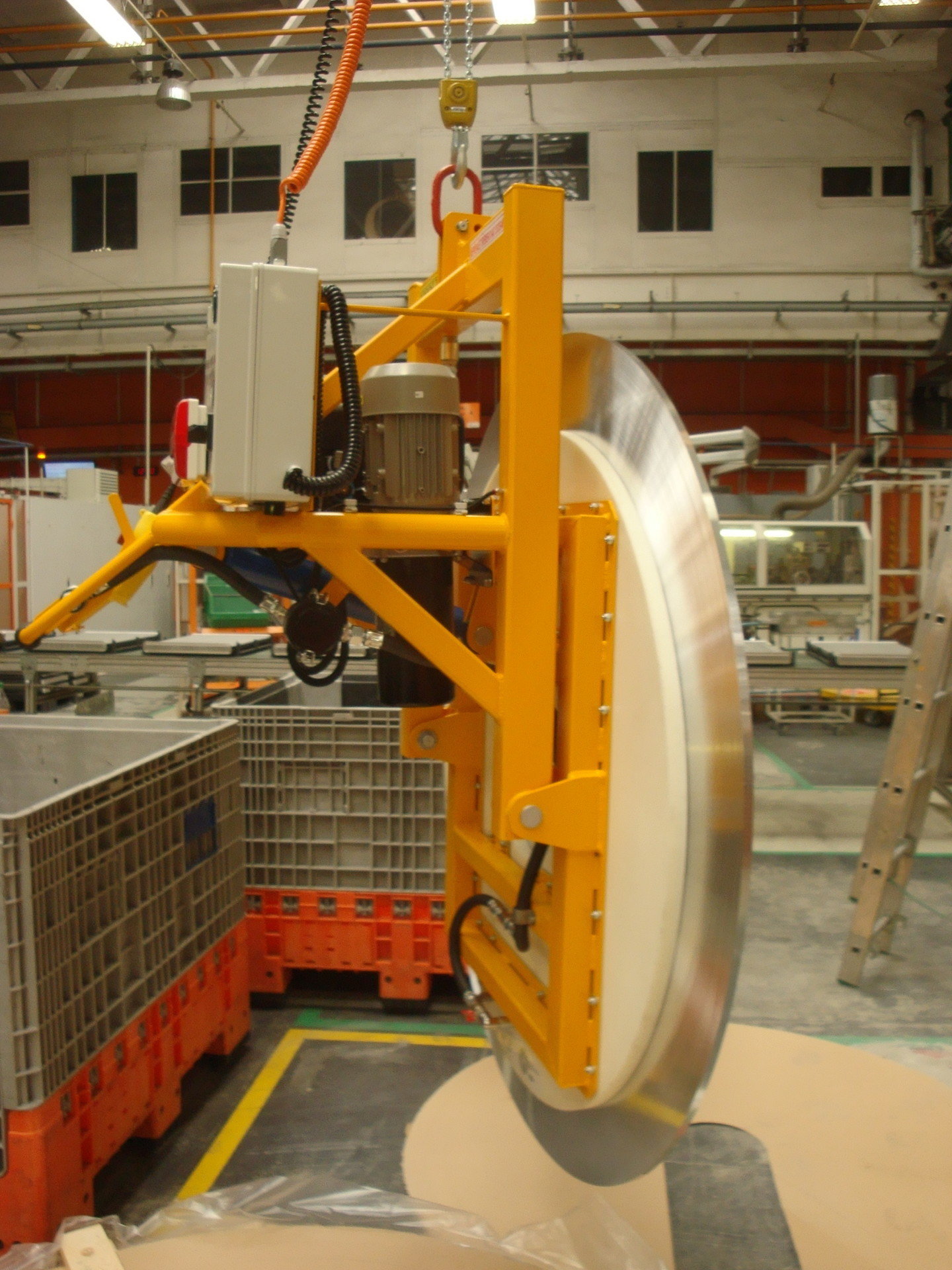

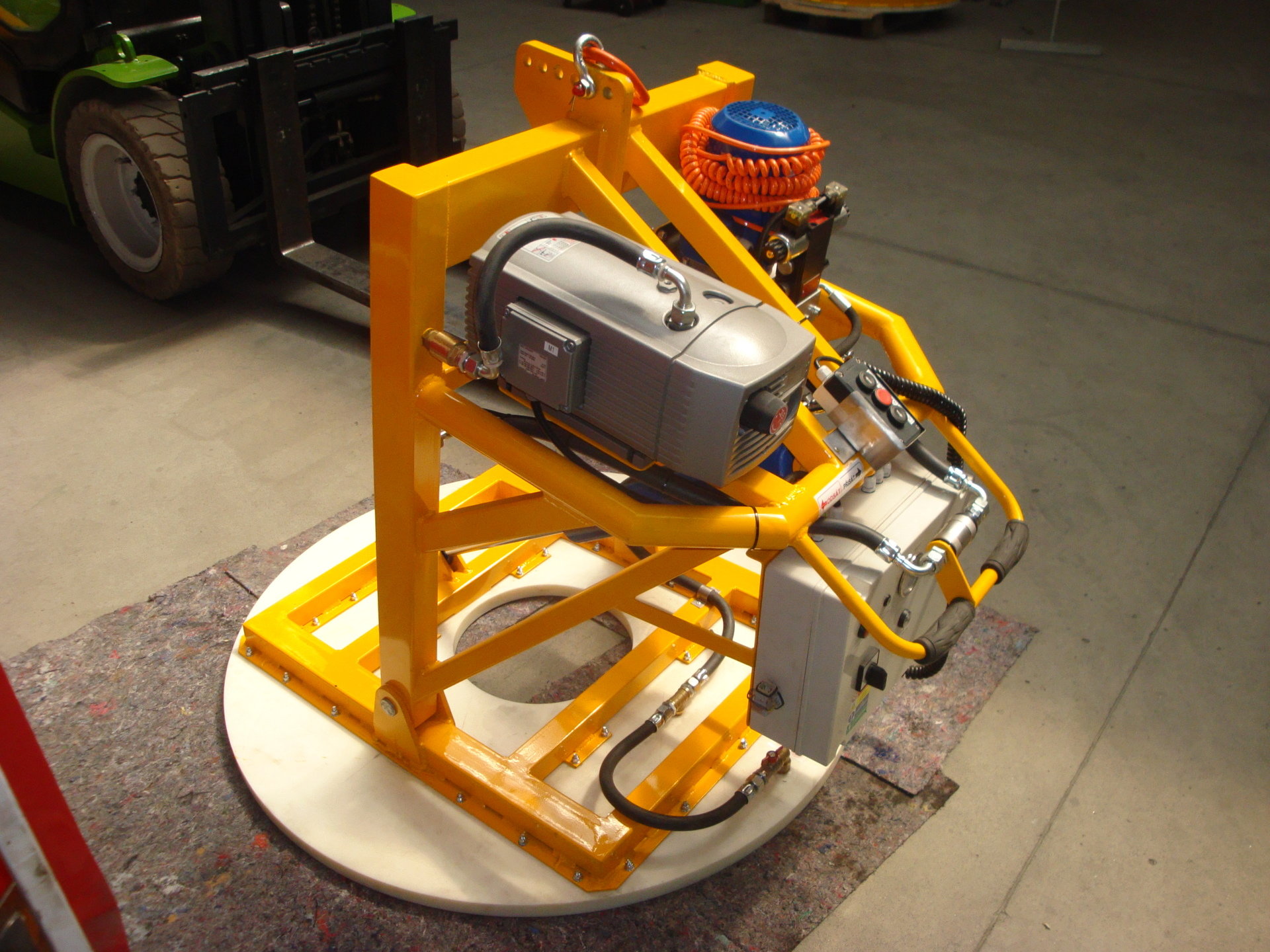

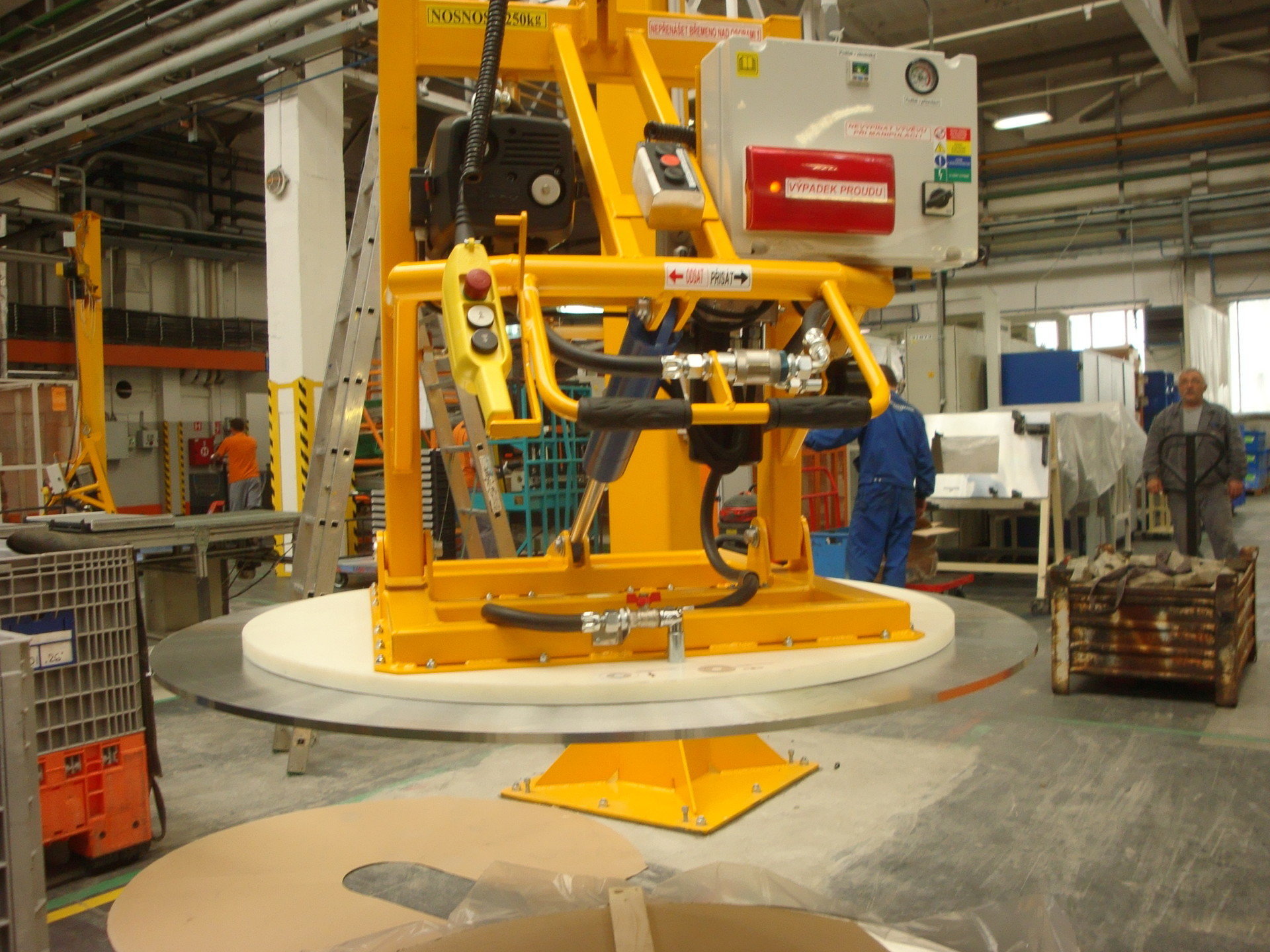

Fotogaléria

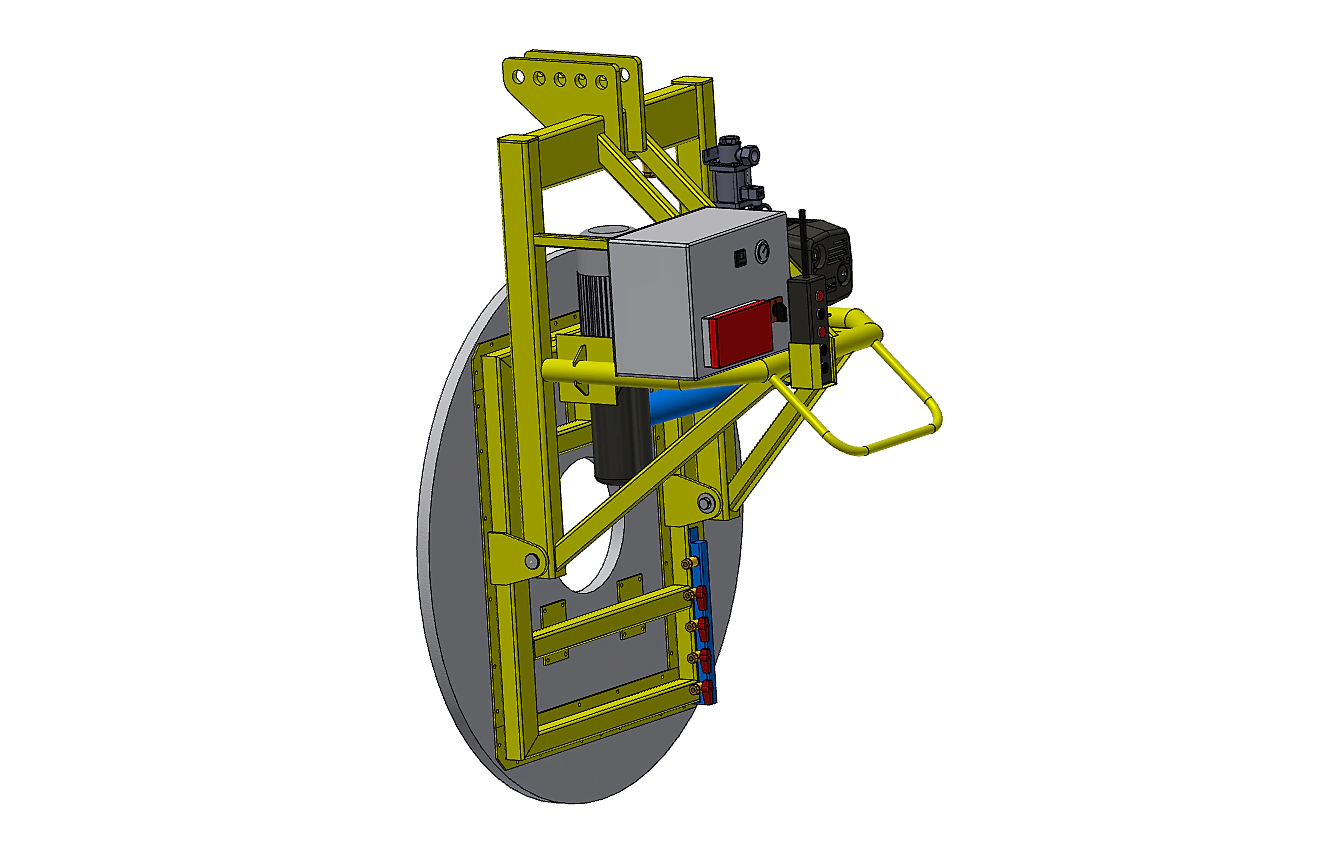

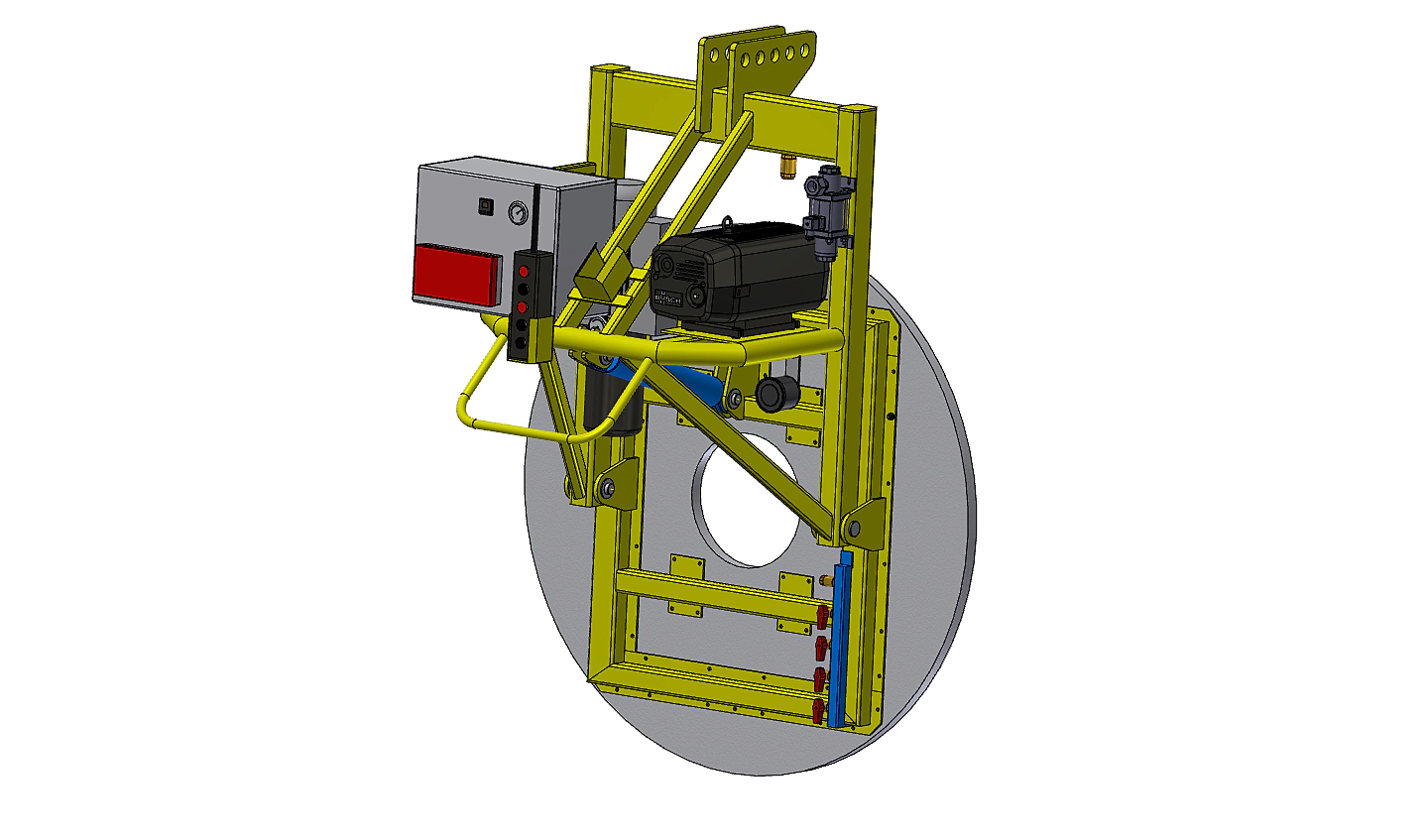

3D modely výkresy
