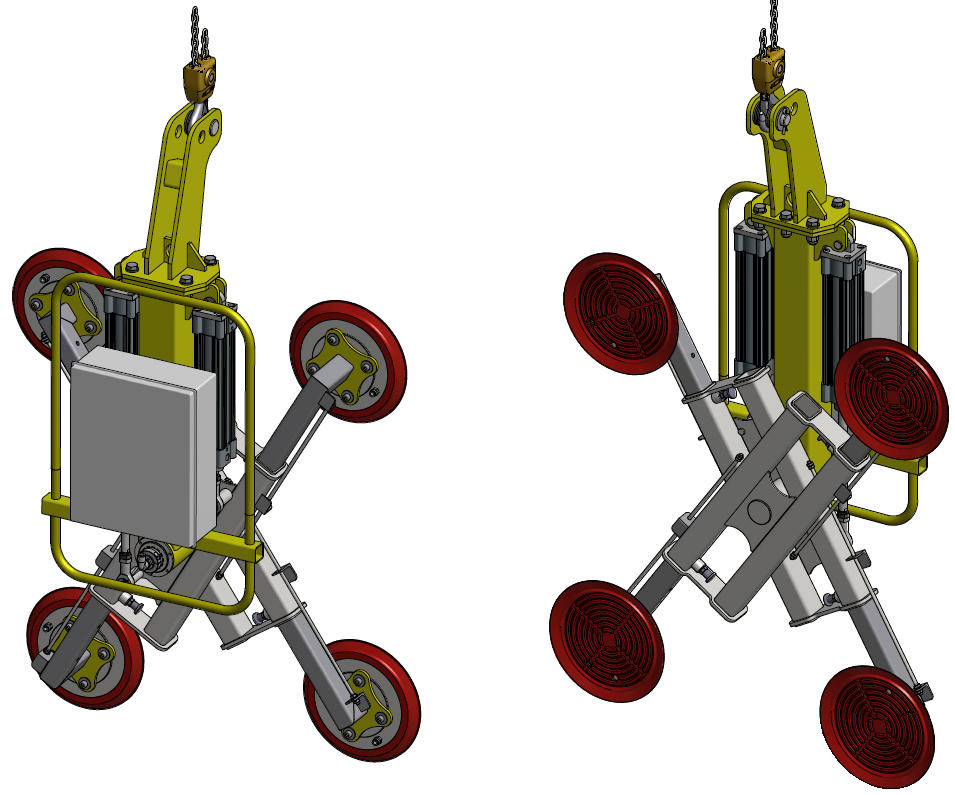

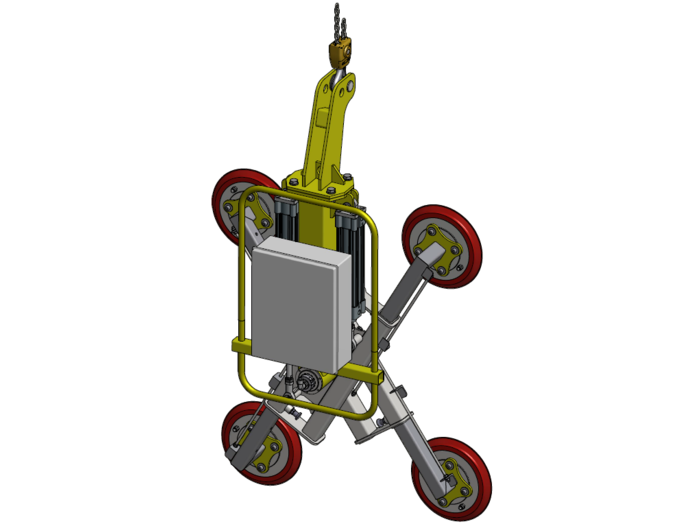

Vákuový uchopovač VM 280/4 - 90°/PNEU/T/E/EL

Základný popis:

hlavná nosná oceľová konštrukcia s viacpolohovým závesom
pneumaticky otočné prísavky o max. uhol 90°
štyri prísavky s priemerom 300 mm
možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
ejektor – zdroj vákua (stlačený vzduch min. tlak 0,6 MPa)
vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku stlačeného vzduchu.
PRISAŤ - cez tlačidlo vhodne umiestnený pri ovládacích rukovätiach
ODSAŤ - cez tlačidlá vhodne umiestnené pri ovládacích rukovätiach
OTÁČANIE bremena o 0° / 90° - pneumaticky
špirálová hadica na pripojenie manipulátora do 3 metrov

Využitie:

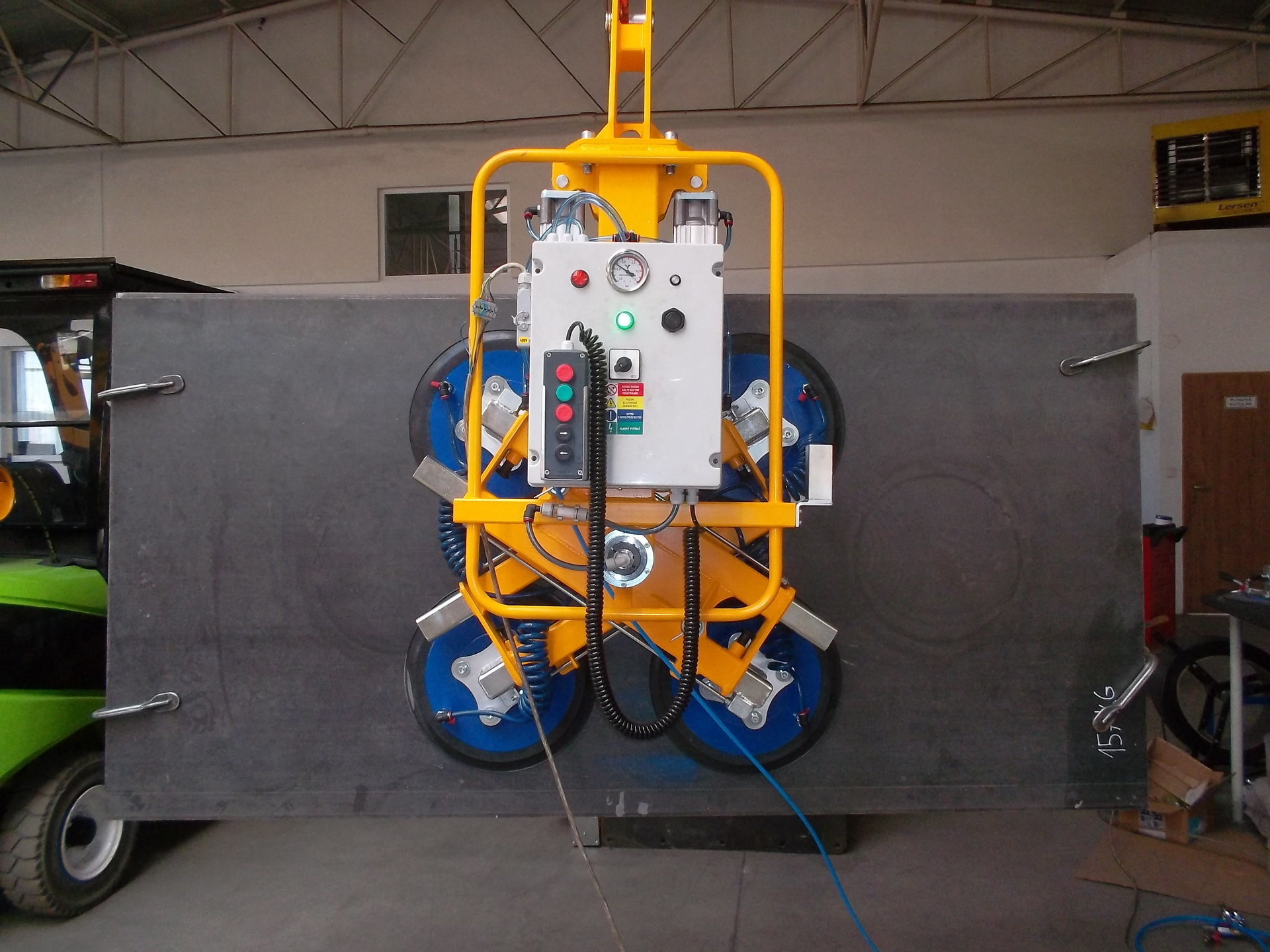

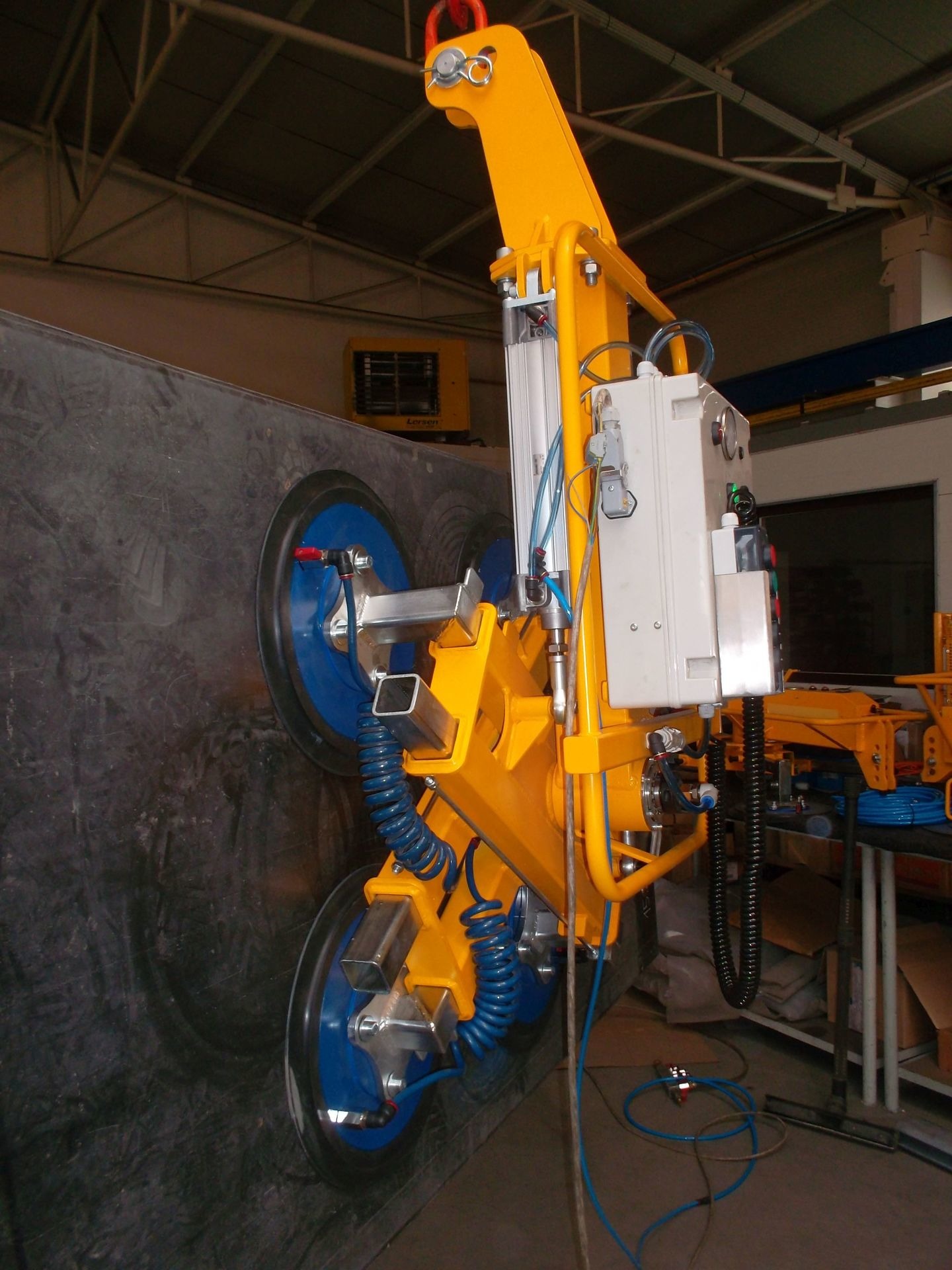

Vákuový uchopovač VM 280/4-90°/PNEU/T/E/EL je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 280 kg vo vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
sklenené tabule a dosky
plastové tabule a dosky
kameň s brúseným povrchom
drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
Bezpečný – v každej situácii zaručene bezpečný
Medium - stlačený vzduch min. tlak 0,6 MPa
- 3 PE (PEN) 400VAC/50Hz/15VAC

Základné technické údaje :


Maximálna nosnosť	280 kg (pri podtlaku –0.6 MPa (-60 kPa))
Určený k manipulácií	vo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť	126 kg
Max. rozmery bremena	2500x2500 mm
Min. rozmery bremena	800x800 mm
Napájanie zariadenia	stlačený vzduch min. tlak 0,6 MPa
	3 PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

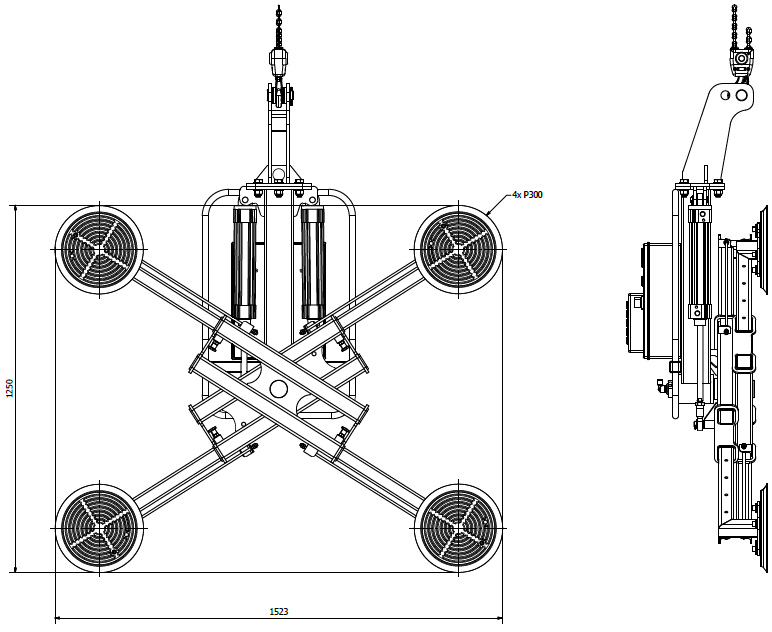

Počet prísaviek / priemer (mm)	NOSNOSŤ (kg)	HMOTNOSŤ (kg)	Celková šírka (mm)	Celková hĺbka (mm)	Celková výška (mm)
4/300	280	126	779 až 1523	478	1419
