Vákuový uchopovač VM 150/4-1,5x1

Základný popis:

  • hlavná nosná oceľová konštrukcia so štvorbodovým závesom
  • ručne prestaviteľné priečne traverzy v osi „x“
  • štyri prísavky s priemerom 255 mm
  • ručne prestaviteľné prísavky v osi „y“
  • vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 150/4-1,5x1 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať stredne veľké veľkoformátové ploché bremená do hmotnosti 150 kg v horizontálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

    ✓    oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
    ✓    sklenené tabule a dosky
    ✓    plastové tabule a dosky
    ✓    kameň s brúseným povrchom
    ✓    drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť150 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť80 kg
Max. rozmery bremena2500x1250 mm
Min. rozmery bremena1100x550 mm
Napájanie zariadeniaa) 3 PE (PEN) 400VAC/50Hz/15VAC
b) 1 N PE 230VAC/50Hz/24VDC

Informačná tabuľka:

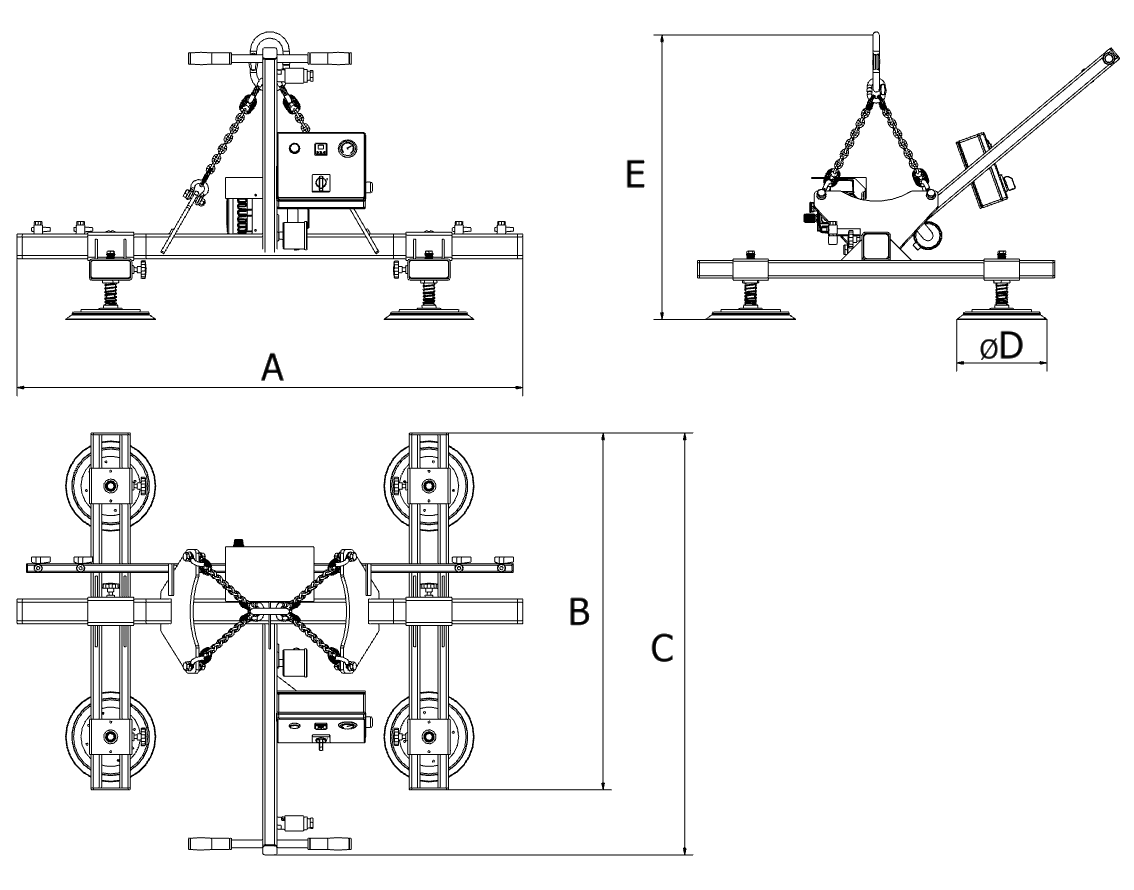

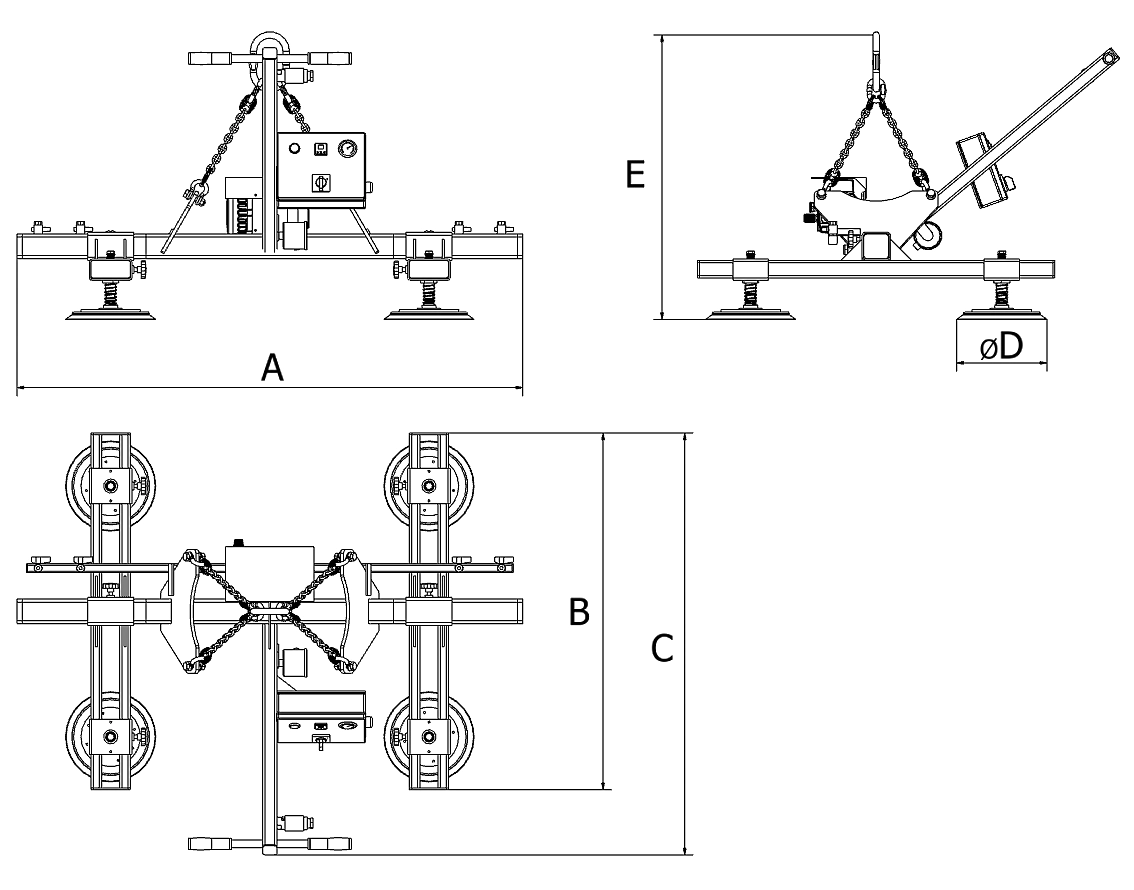

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)A (mm)B (mm)C (mm)D (mm)E (mm)
4/25515080252010101308255780

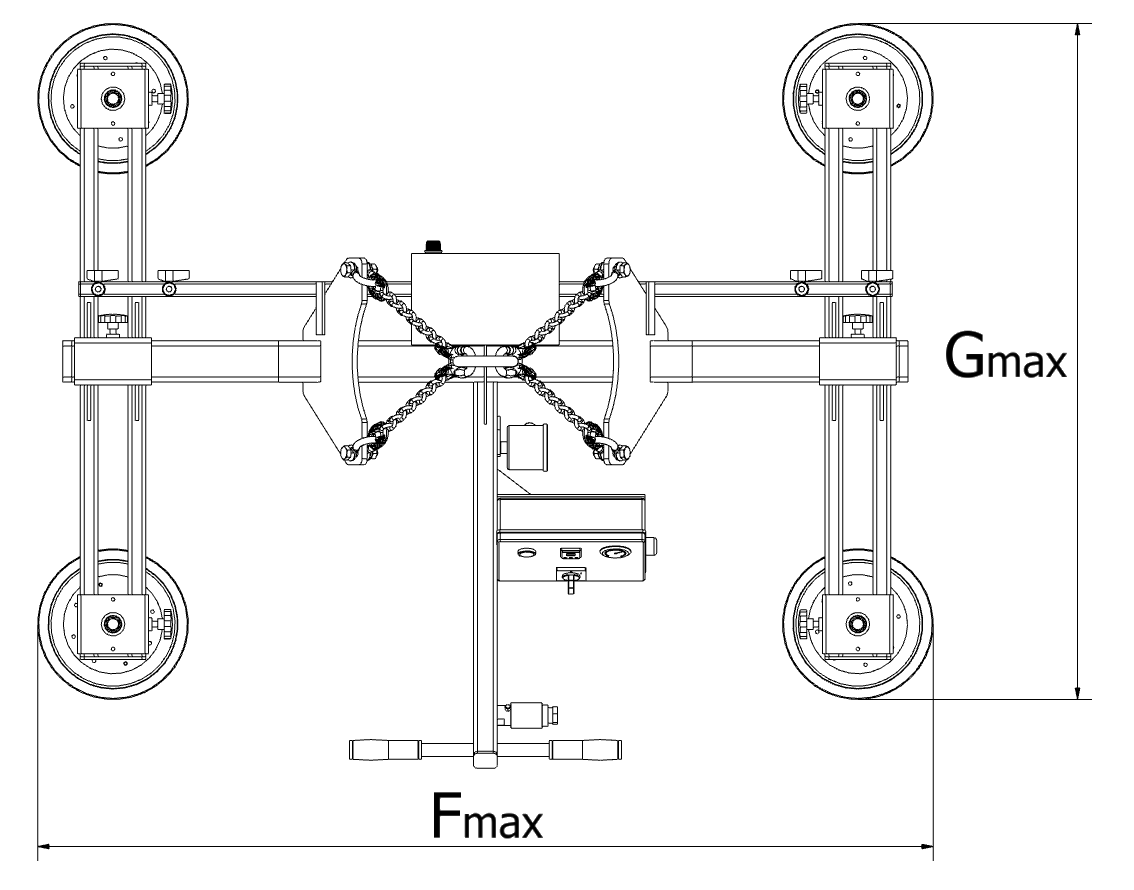

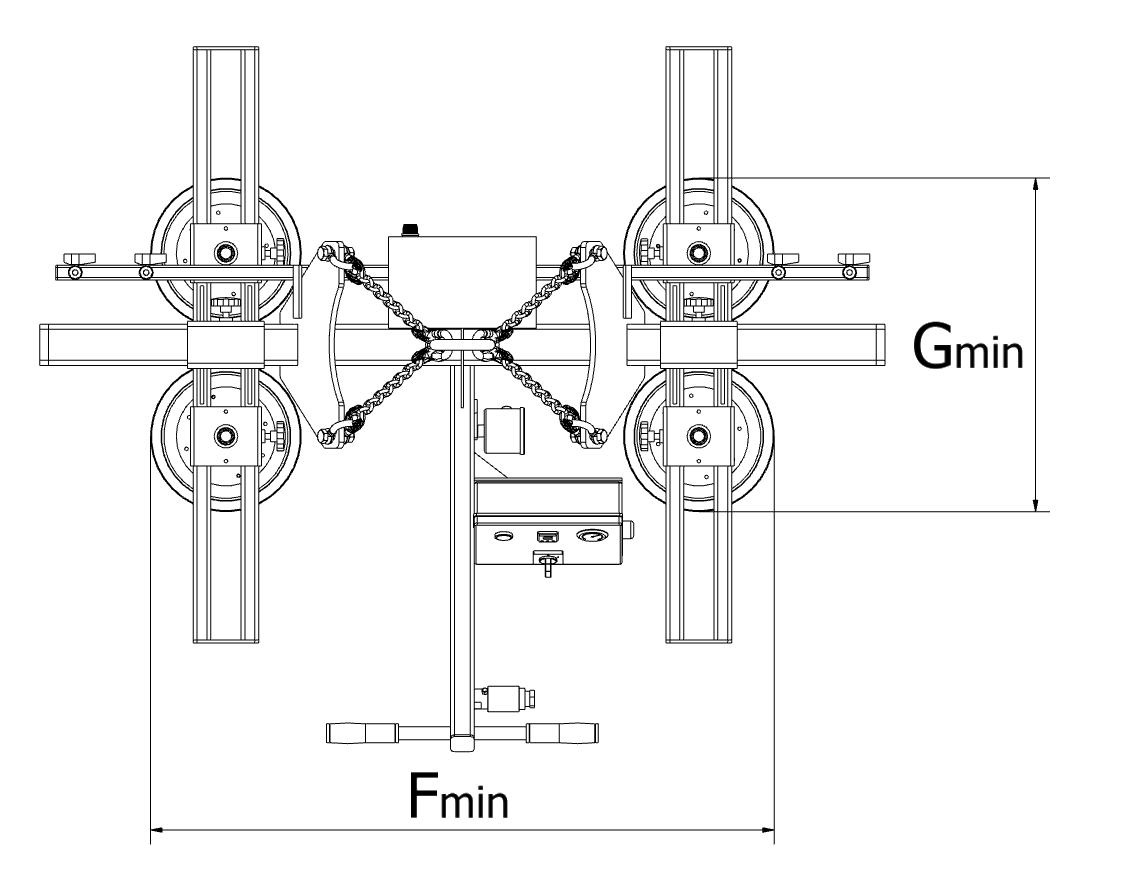

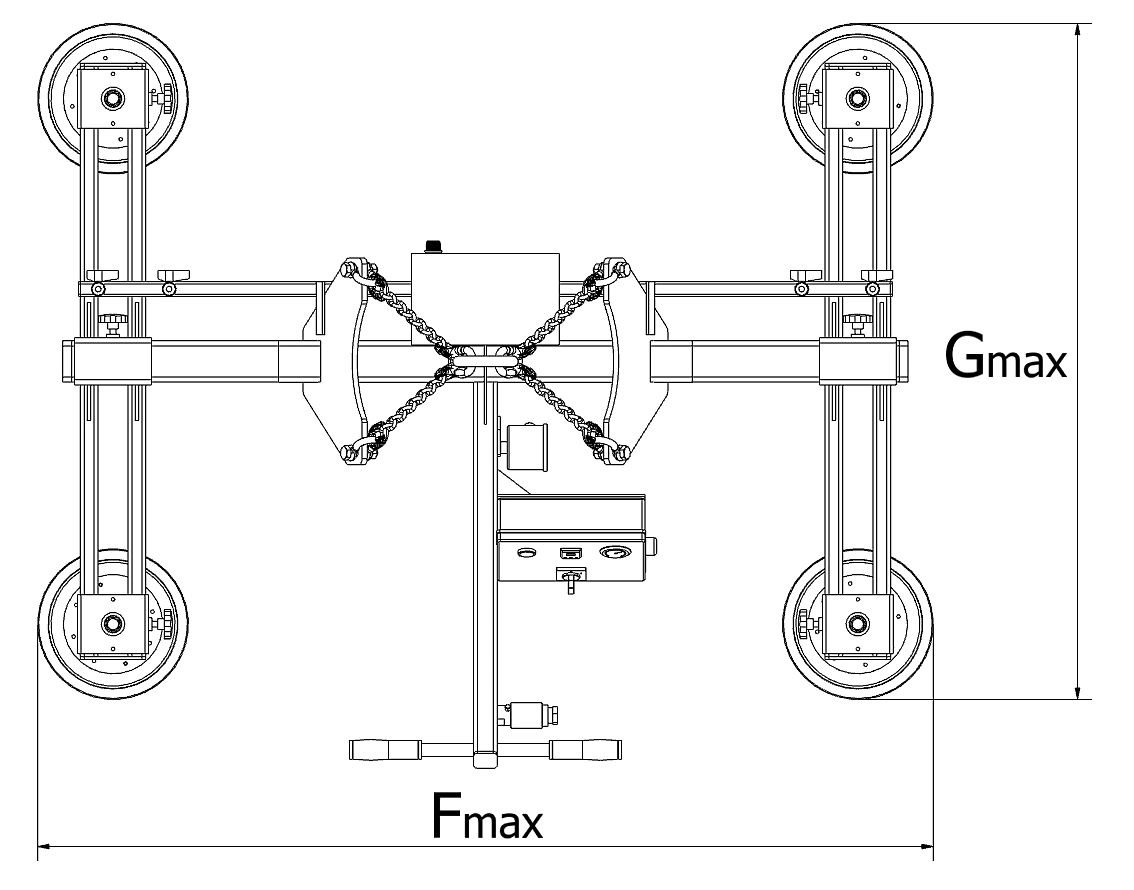

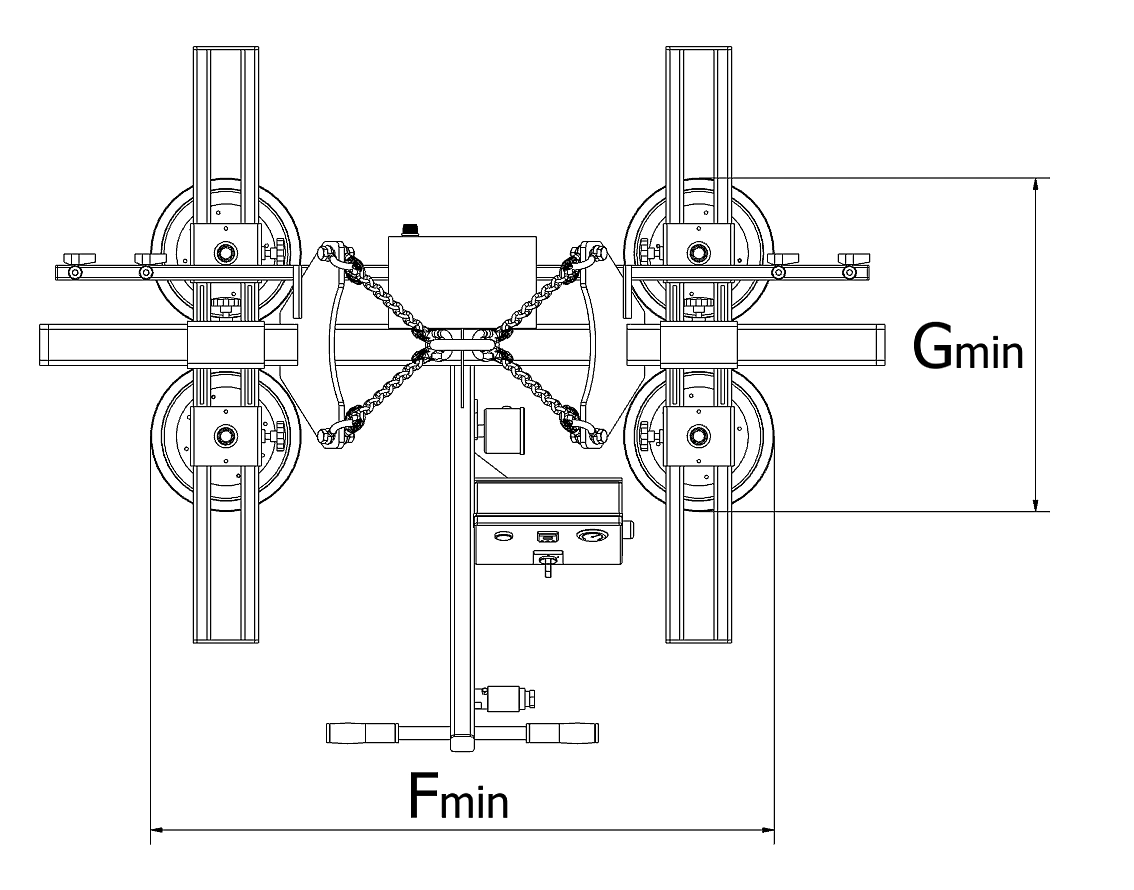

F min (mm)F max (mm)G min (mm)G max (mm)
110025906001155

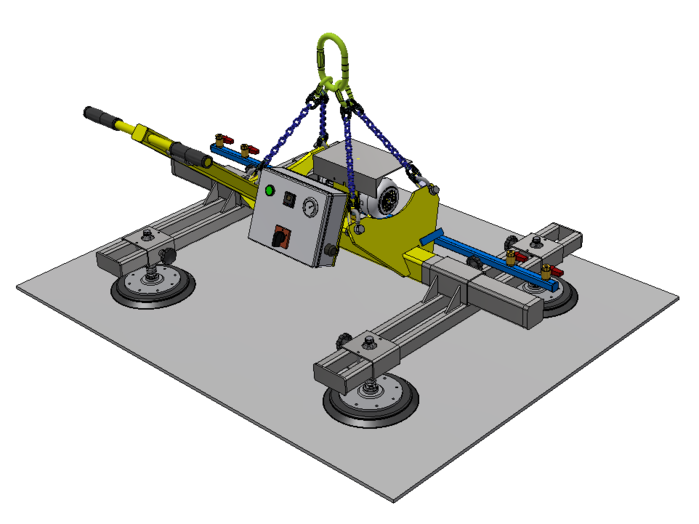

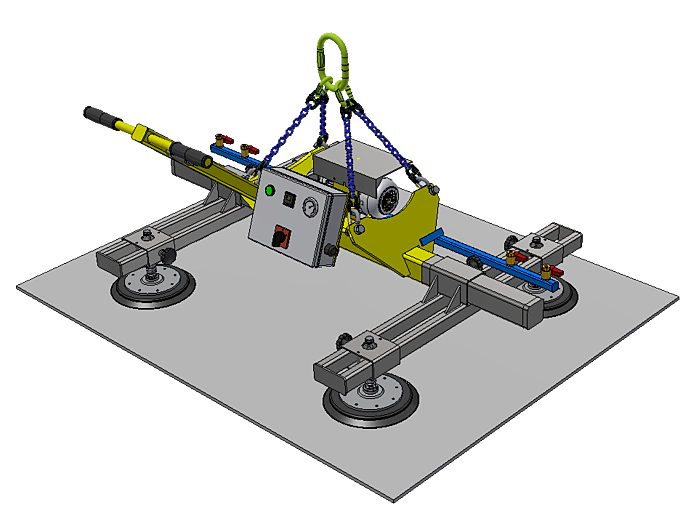

3D modely / výkresy

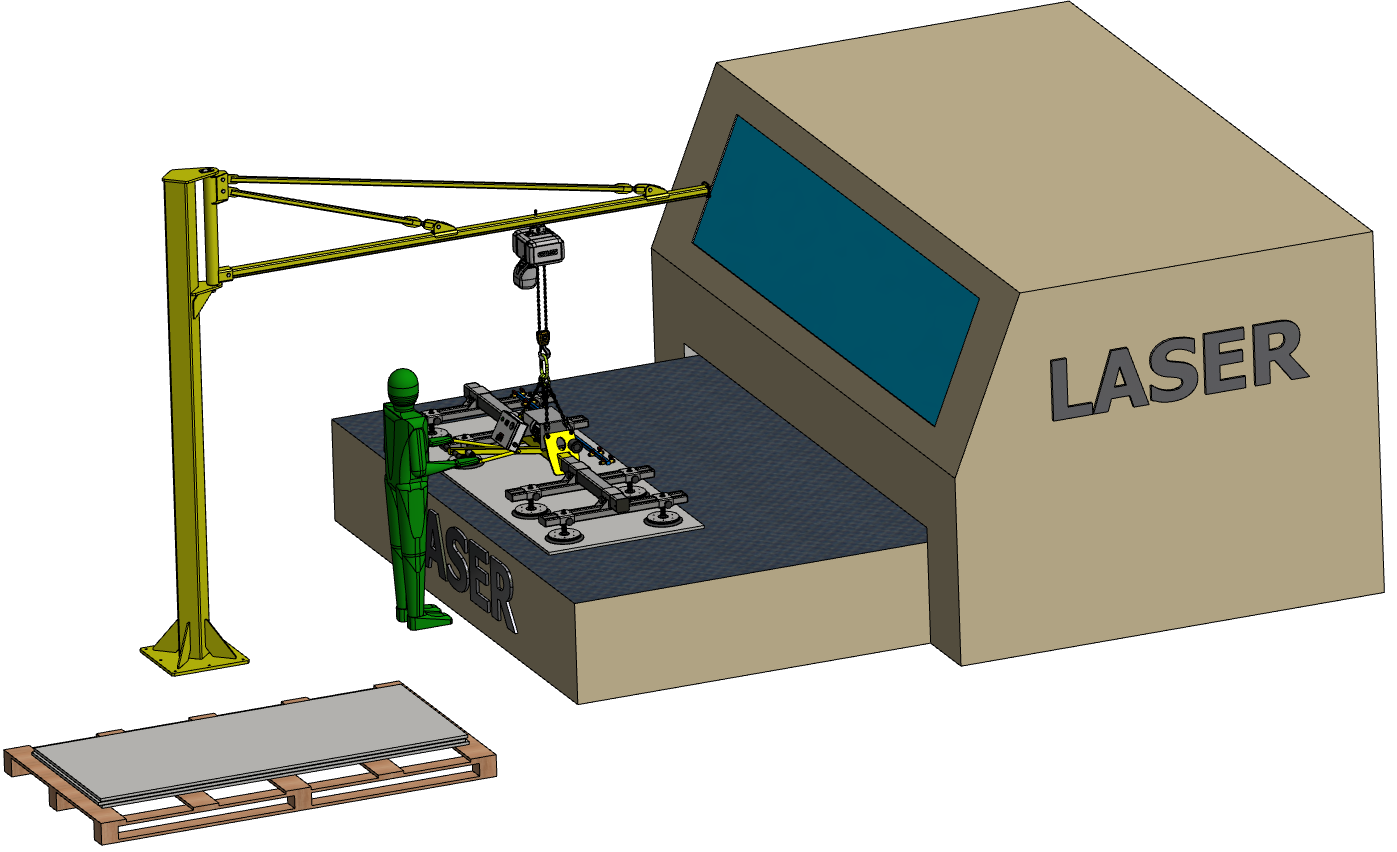

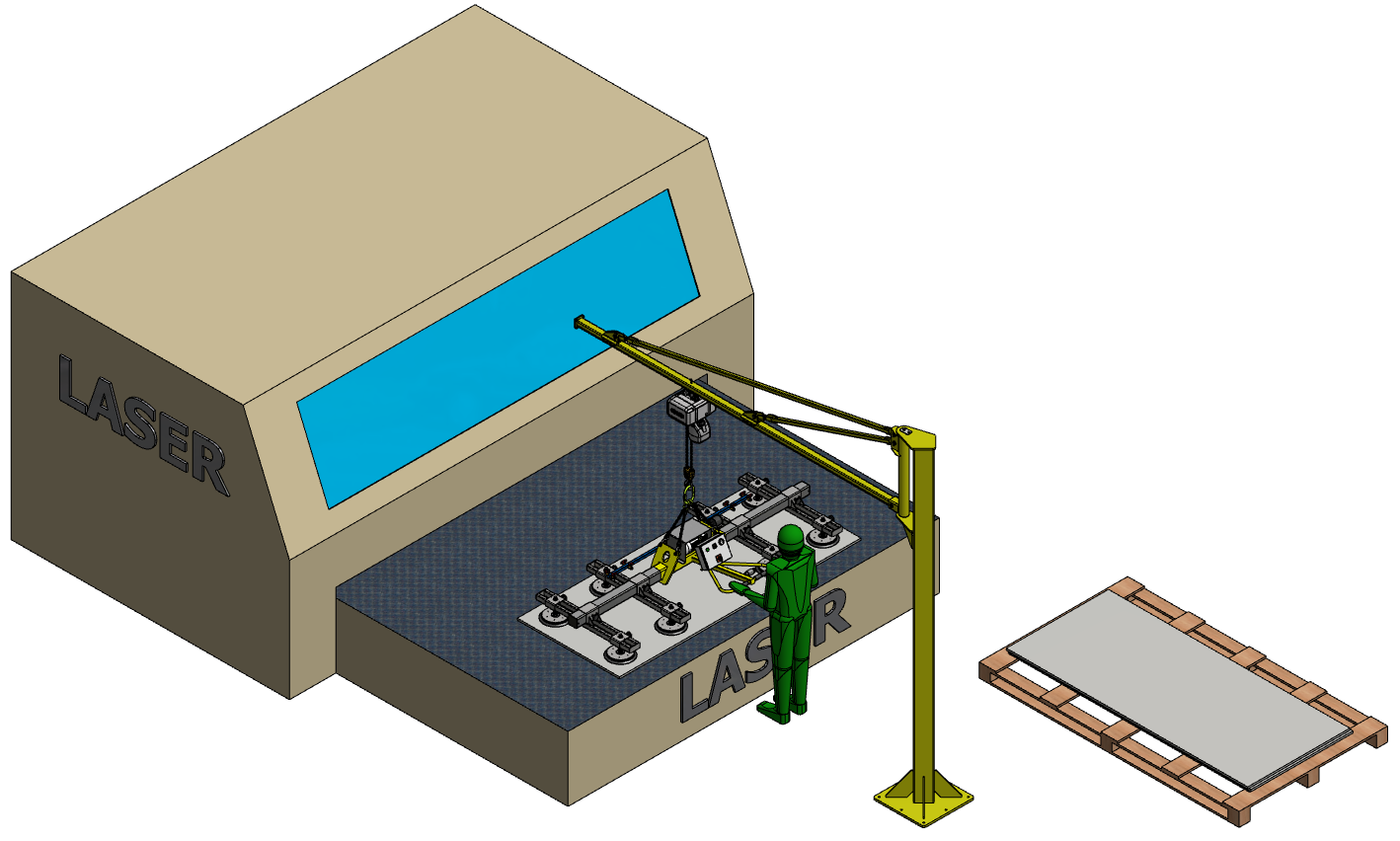

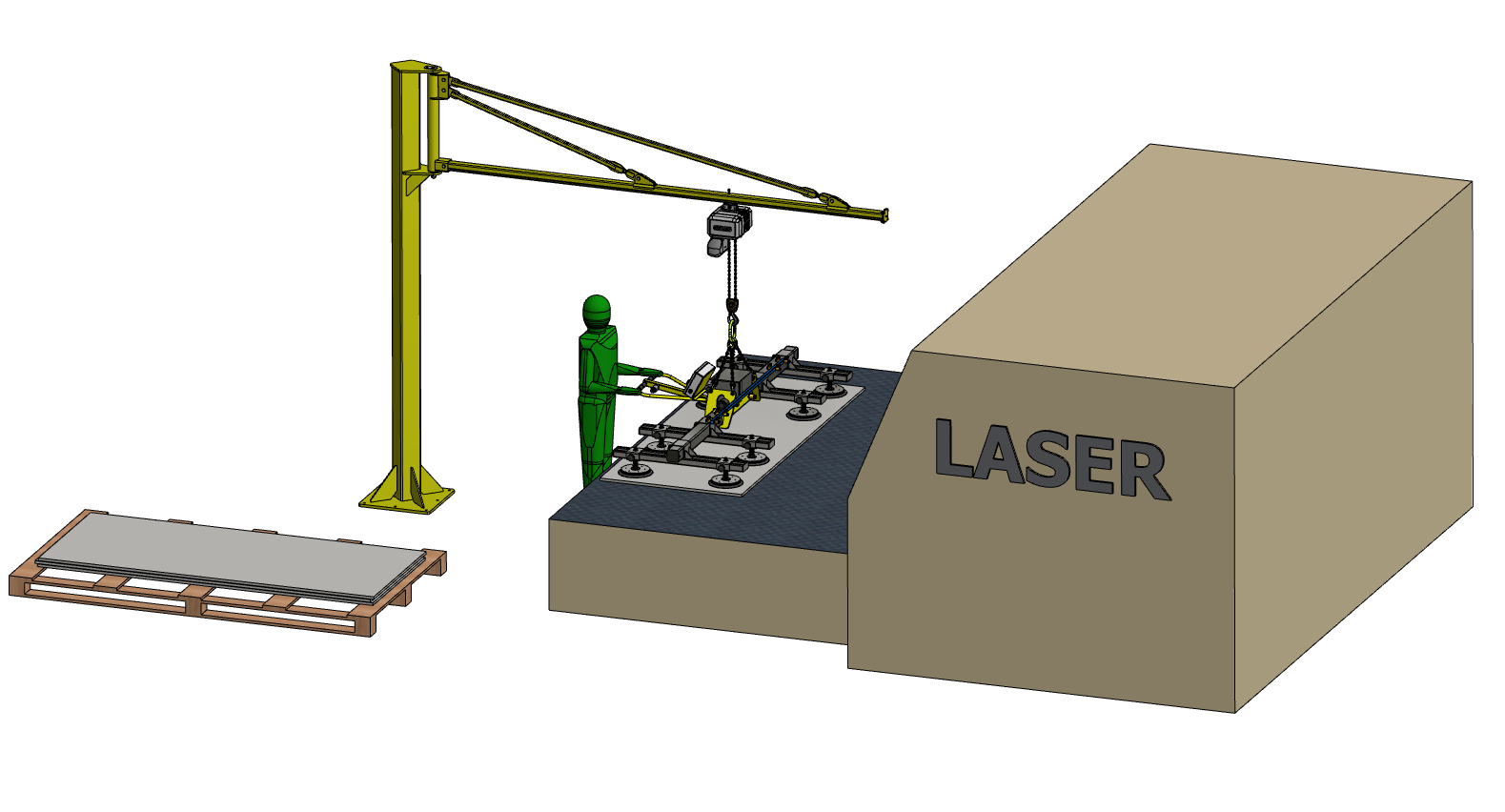

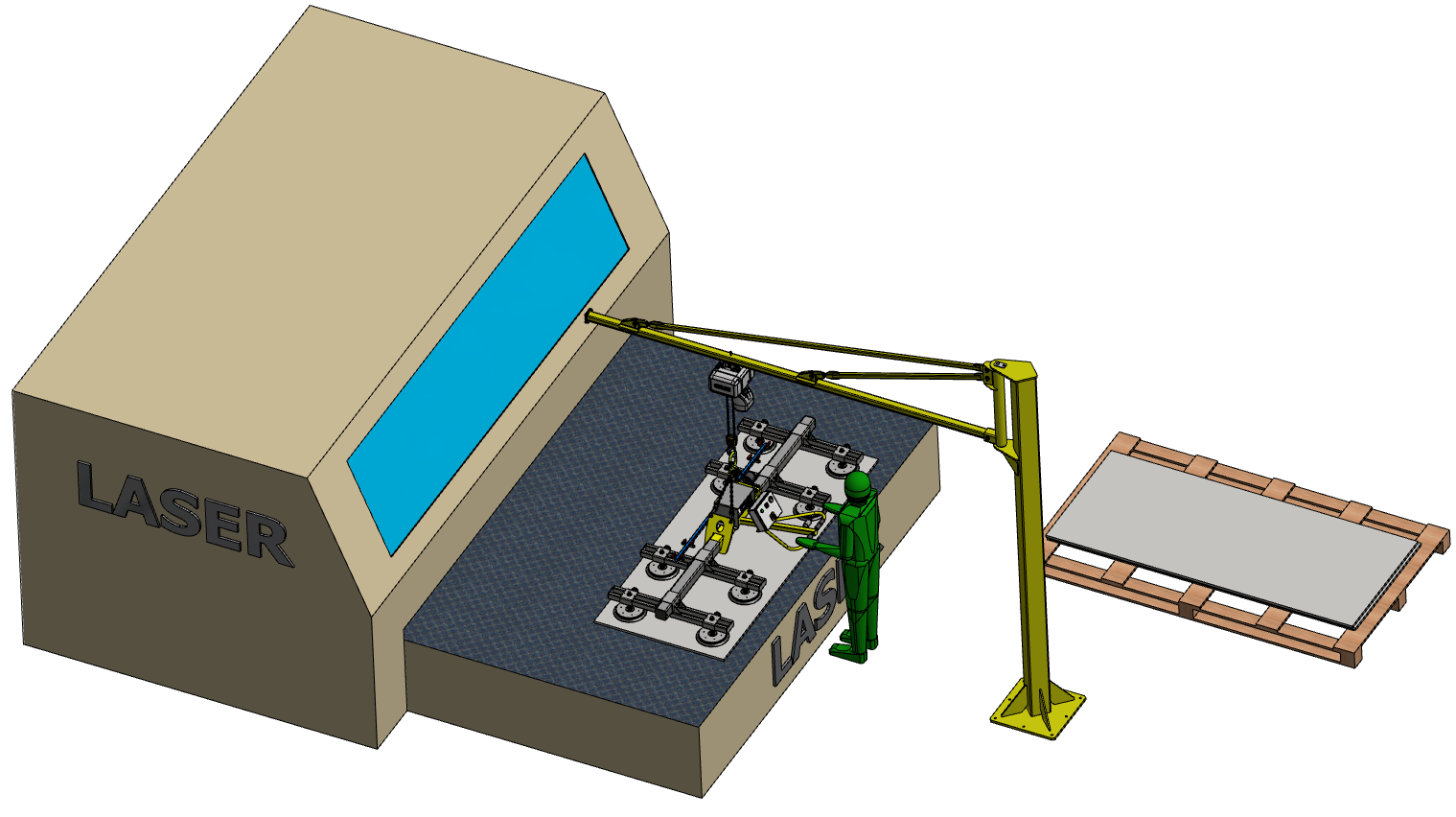

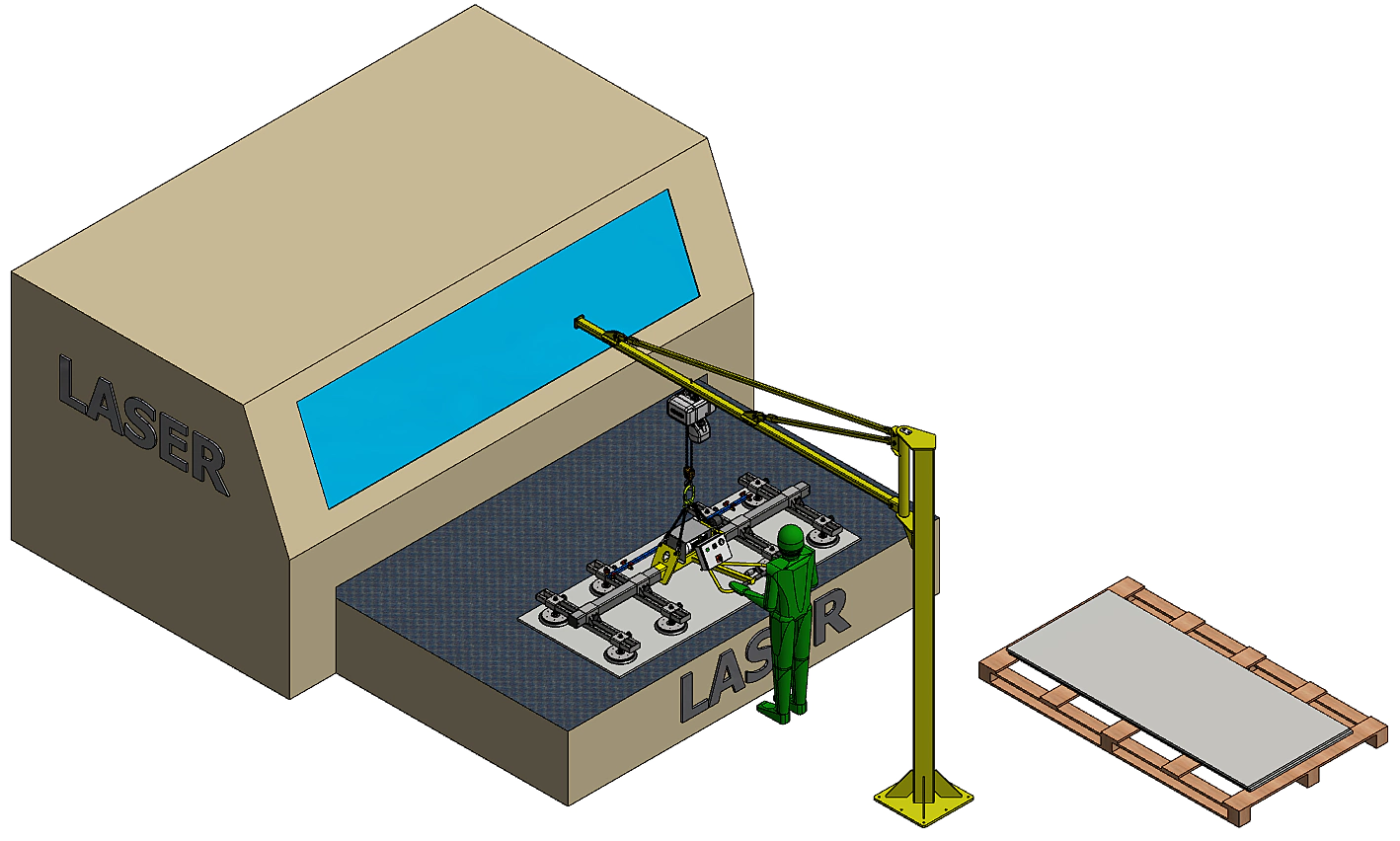

Príklad - Manipulácia k laserovému páliacemu stroju
