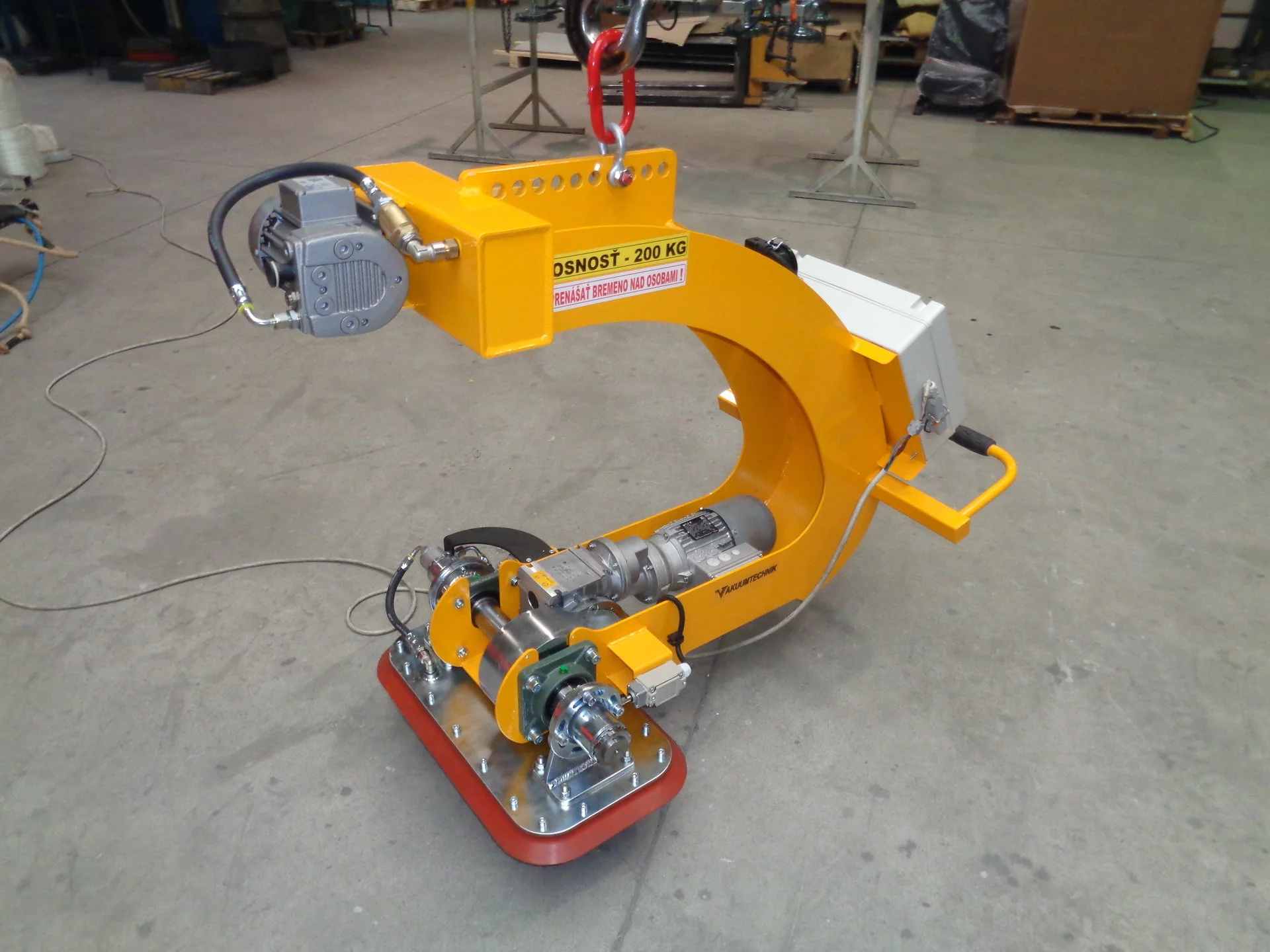

Vákuový uchopovač VM 200/1-180°/EP

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • elektricky cez prevodovku sklopná prísavka o max. uhol 180°
  • prísavka s rozmerom 630x360 mm
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez tlačidlo vhodne umiestnený na el. rozvodni pri ovládacich rukovätiach
  • ODSAŤ -  cez dve tlačidlá vhodne umiestnené na el. rozvodni pri ovládacích rukovätiach
  • SKLÁPANIE bremena o 0° / 180° cez dve tlačidlá vhodne umiestnené na el. rozvodni pri ovládacích rukovätiach
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 200/1-180°/EP je uchopovacie zariadenie umožňujúce uchopiť a manipulovať menšie formátové ploché bremená do hmotnosti 200 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť200 kg (pri podtlaku –0.6 MPa (-60 kPa))
Určený k manipuláciív horizontálnej, alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť135 kg
Max. rozmery bremena2000x1000 mm
Min. rozmery bremena650x400 mm
Napájanie zariadenia3+PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Šírka (mm)Hĺbka (mm)Výška (mm)Rozmer prísavky (mm)
1/630x360200135704,513081007630x360

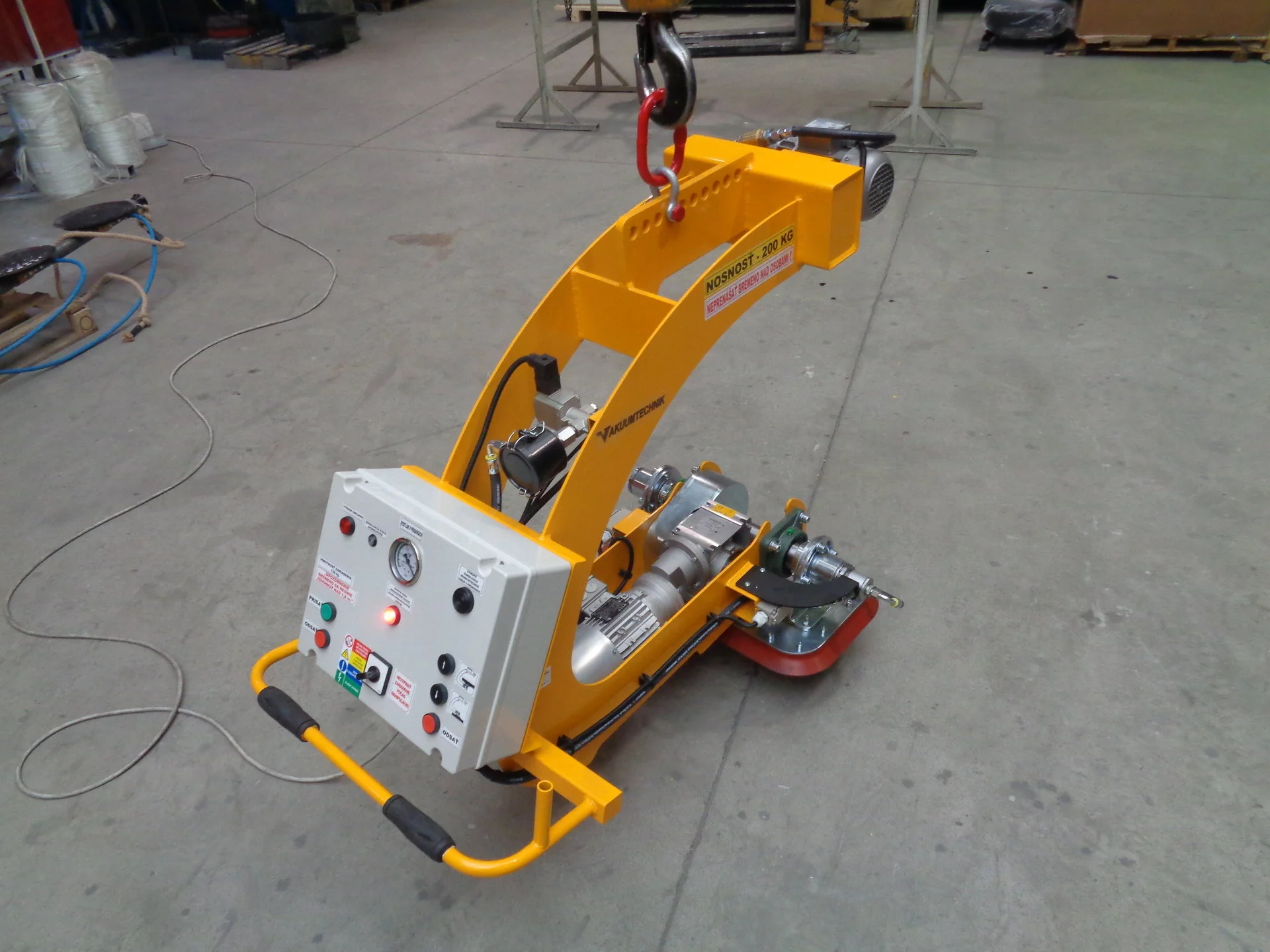

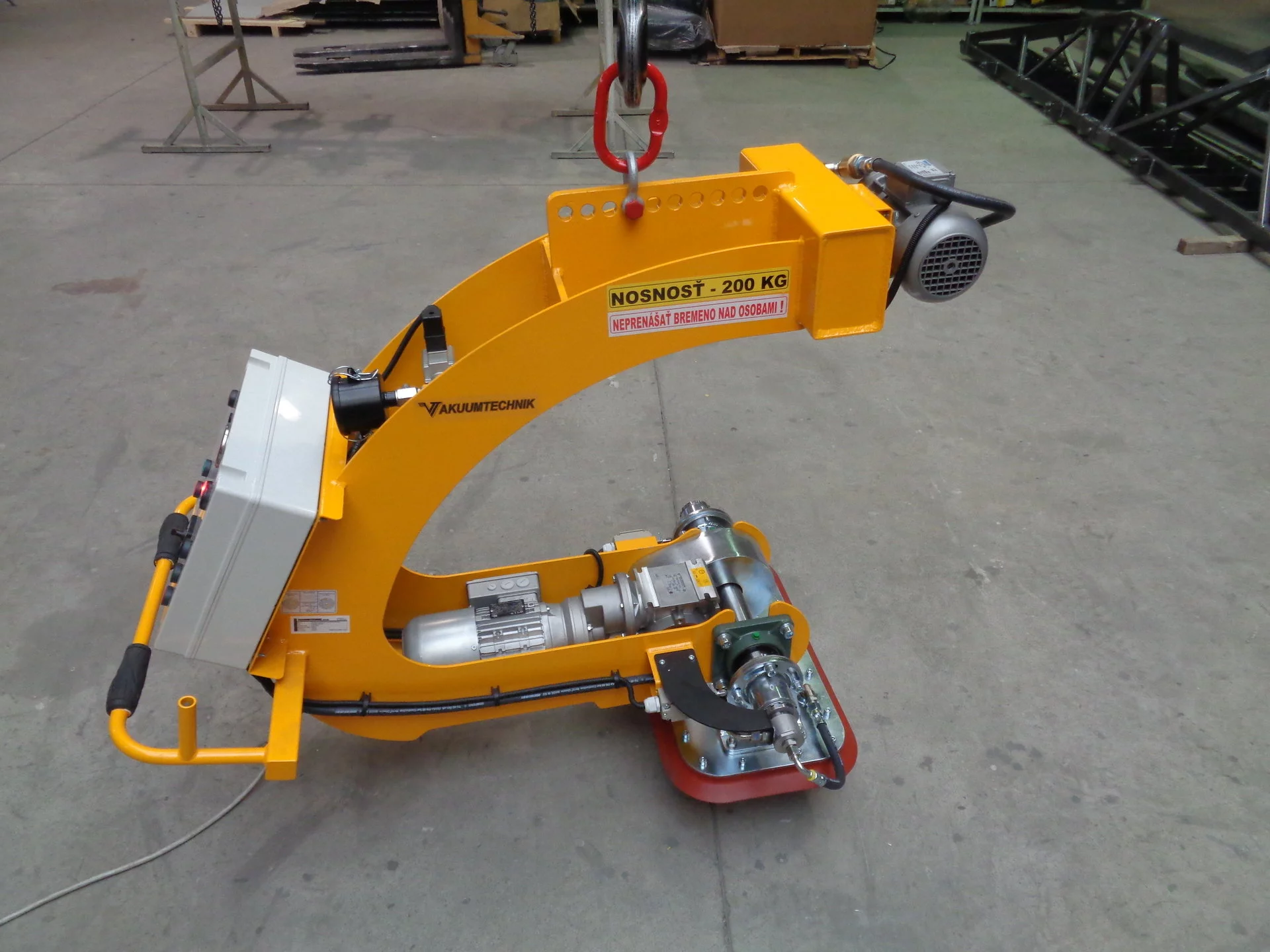

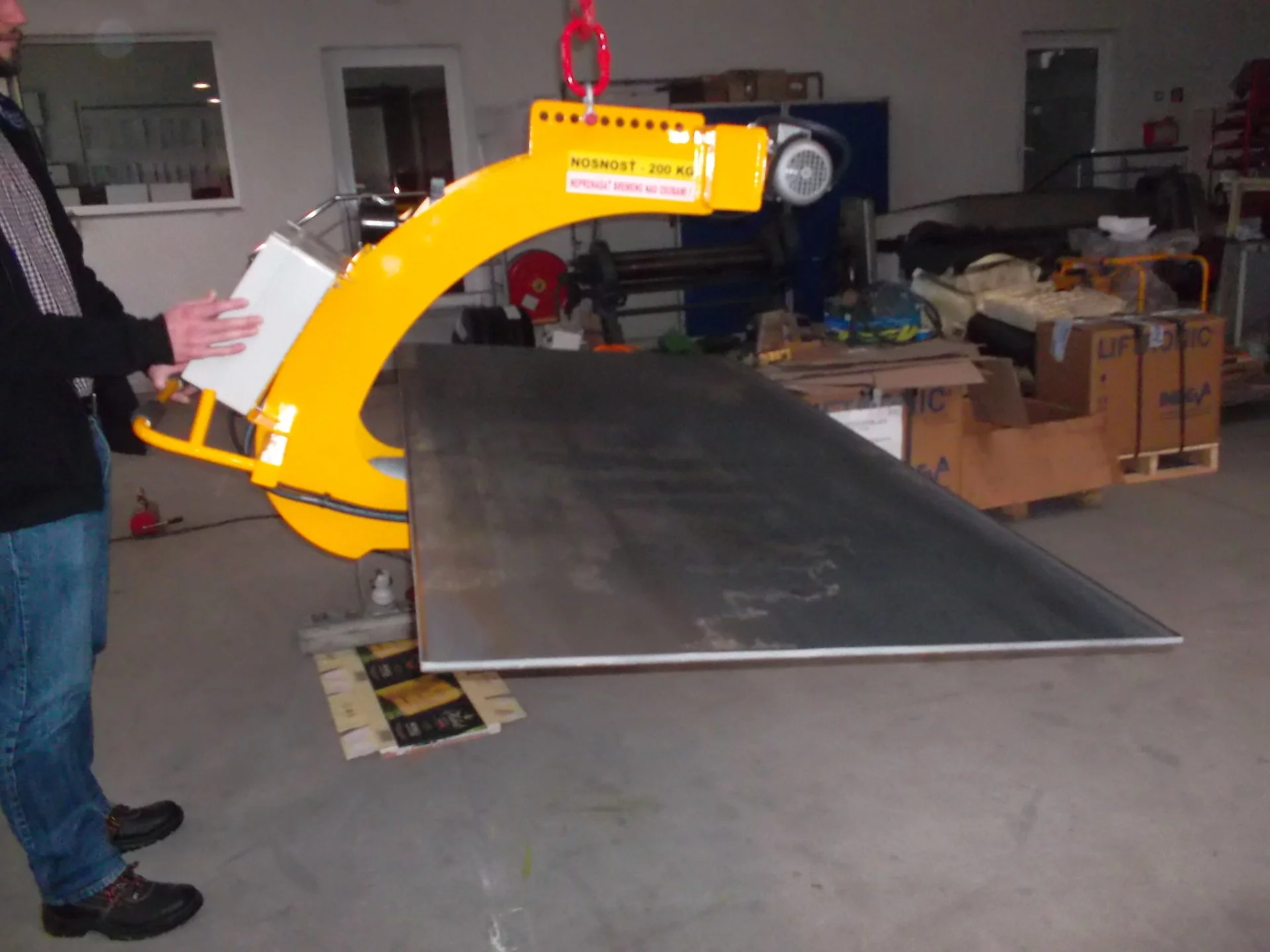

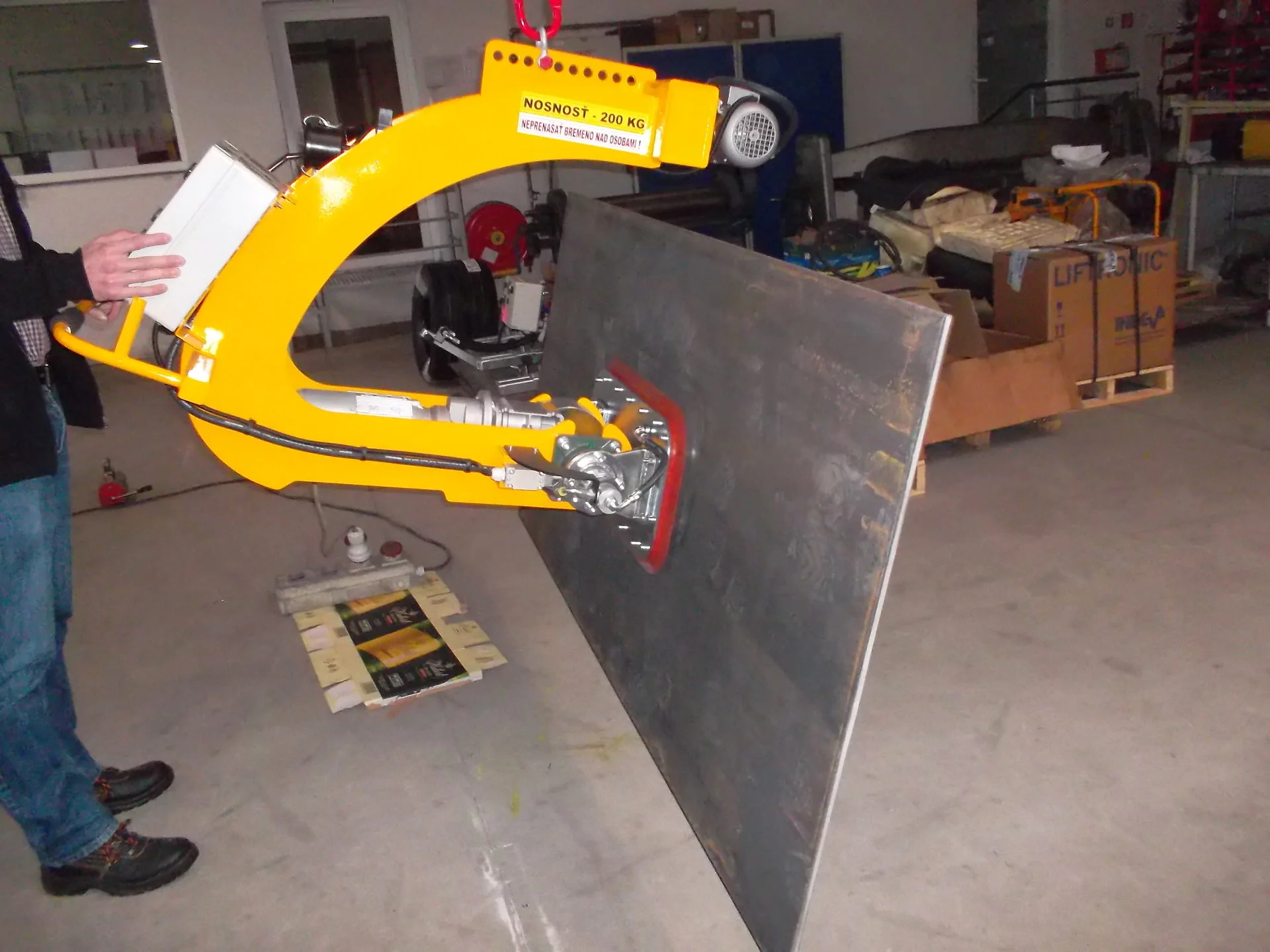

Fotogaléria

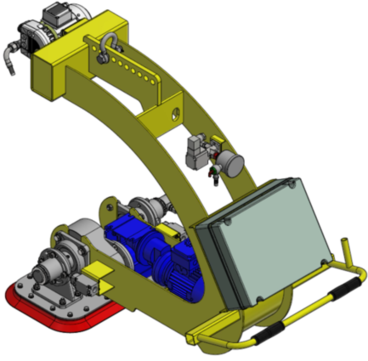

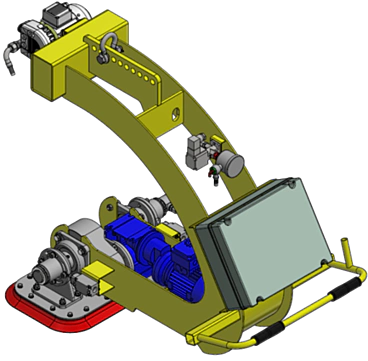

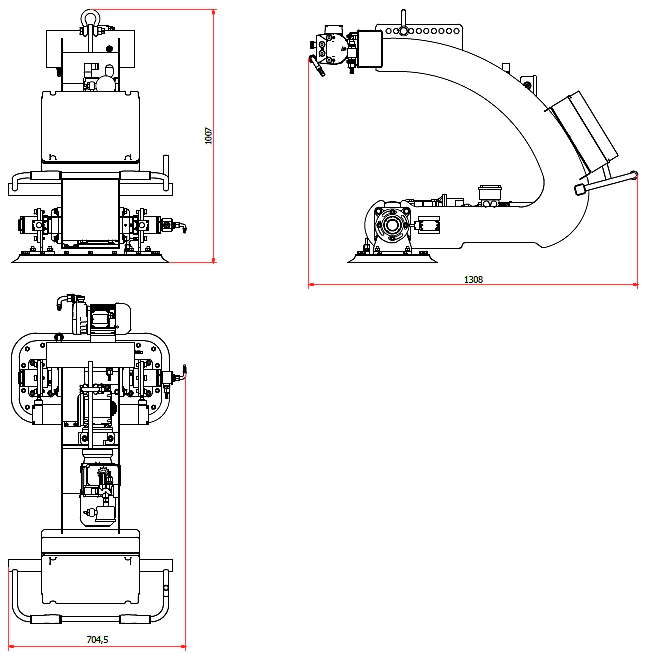

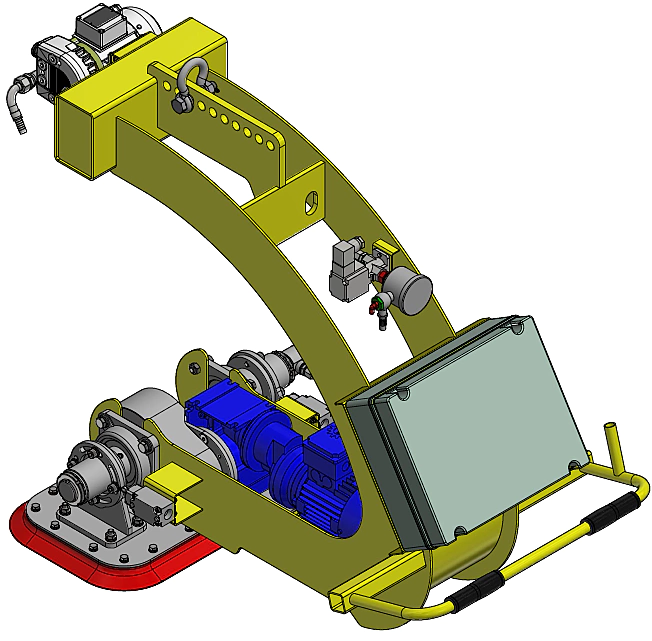

3D modely / výkresy
