VM 280/4 - 360°/T/EL

Vákuový uchopovač VM 280/4-360°/T/EL

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • ručne otočná prísavka o max. uhol 360°
  • štyri prísavky s priemerom 300 mm
  • ručne teleskopicky prestaviteľné prísavky s aretáciou
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • vákuová pumpa – prevedenie (400V trojfázová sústava)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • PRISAŤ / ODSAŤ bremeno cez ručný ventil vhodne umiestnený na ovládacej rukoväti VM
  • dvojčinné ovládanie na odsatie bremena mechanické cez ručný ventil (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
  • OTÁČANIE bremena o 0° / 360° - ručne
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 280/4-360°/T/EL je šikovné menšie uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 280 kg vo vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť280 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciívo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť65 kg
Max. rozmery bremena2500x2500 mm
Min. rozmery bremena900x700 mm
Napájanie zariadenia3 PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Celková šírka (mm)Celková hĺbka (mm)Celková výška (mm)
4/30028065851370985
Plocha prísaviek (mm)Rozteč prísaviek (mm)
851x661 94 až 444

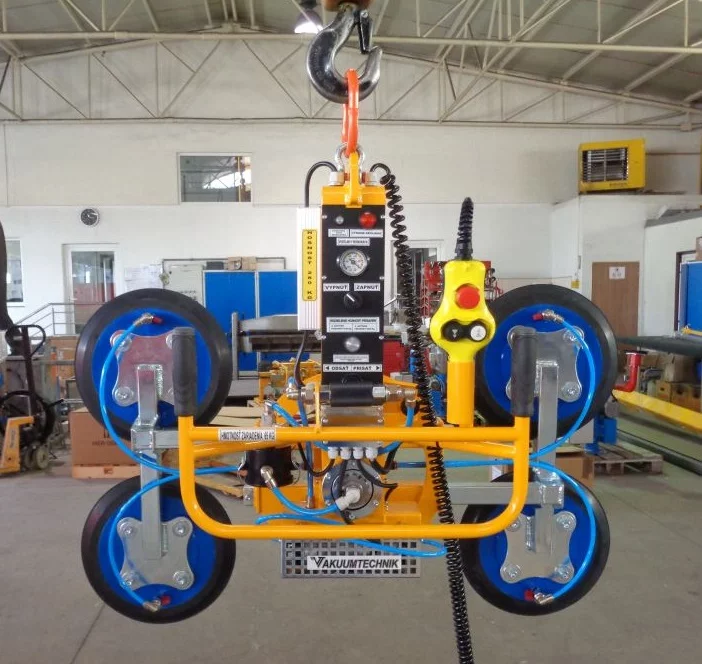

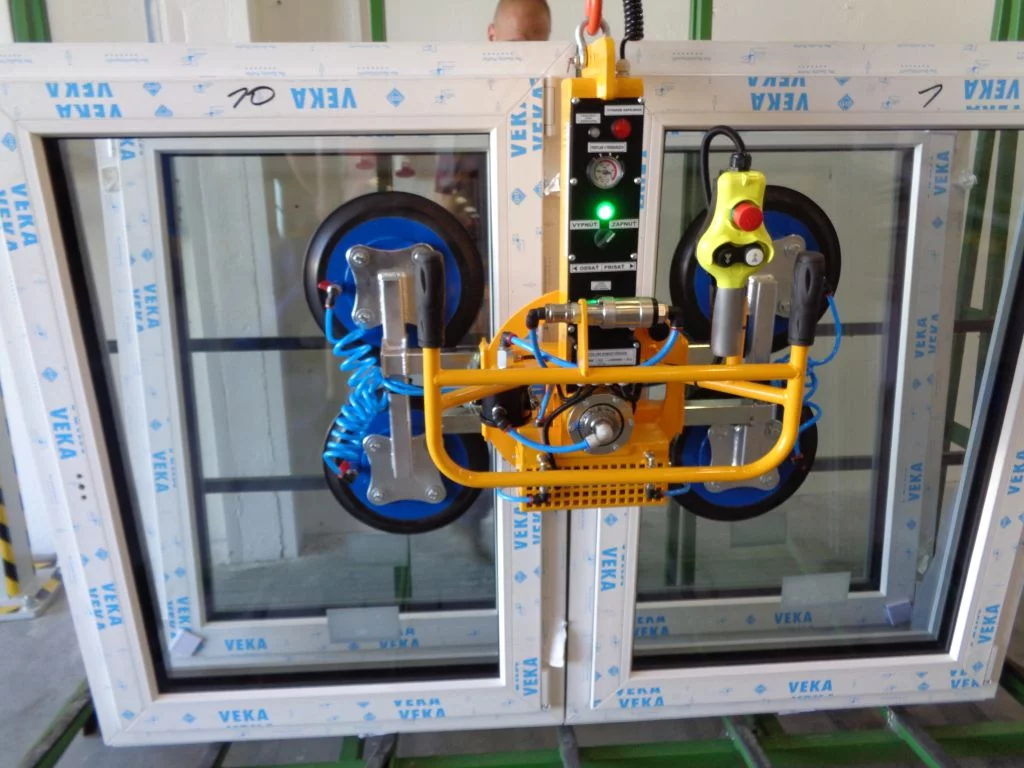

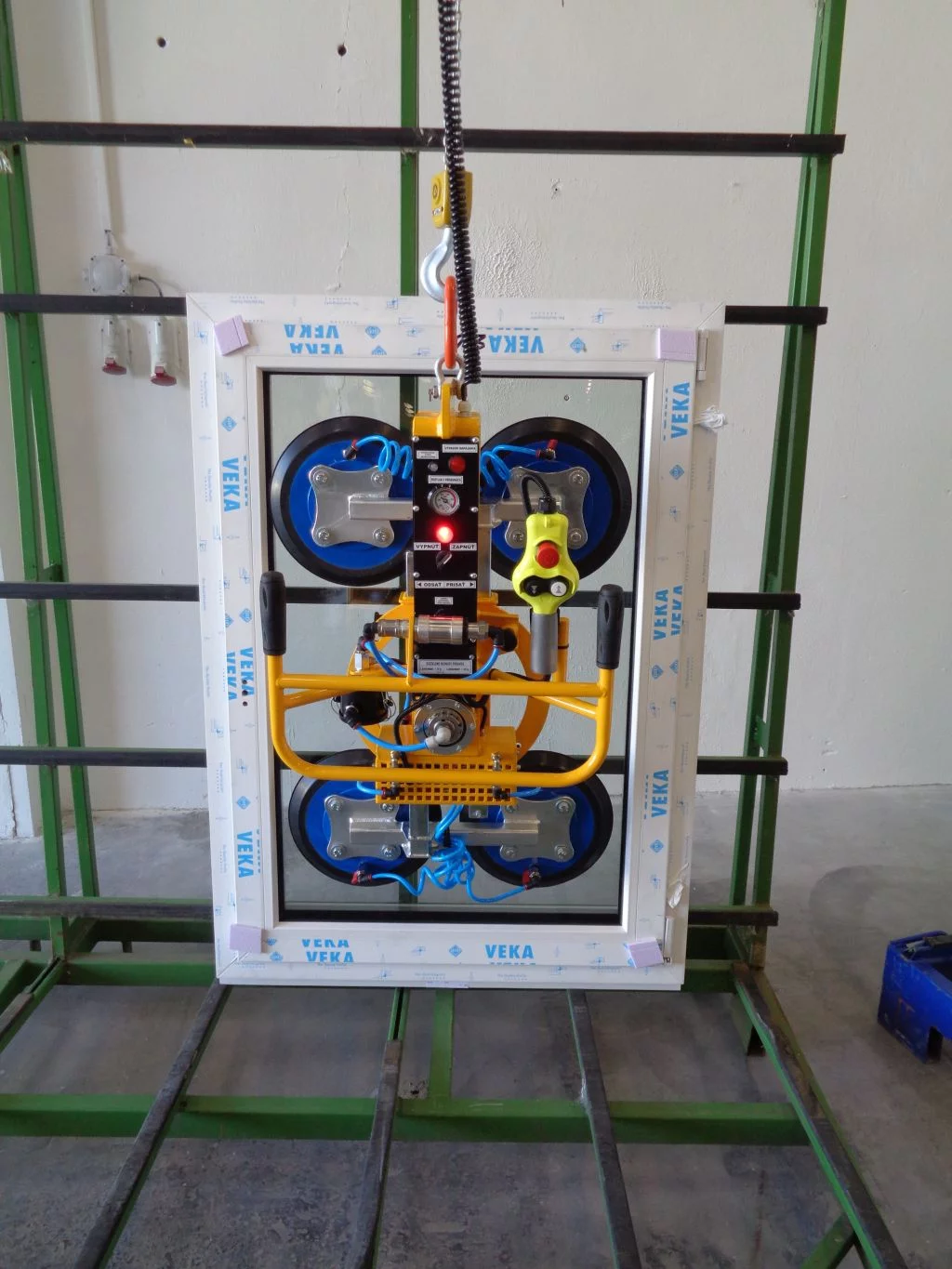

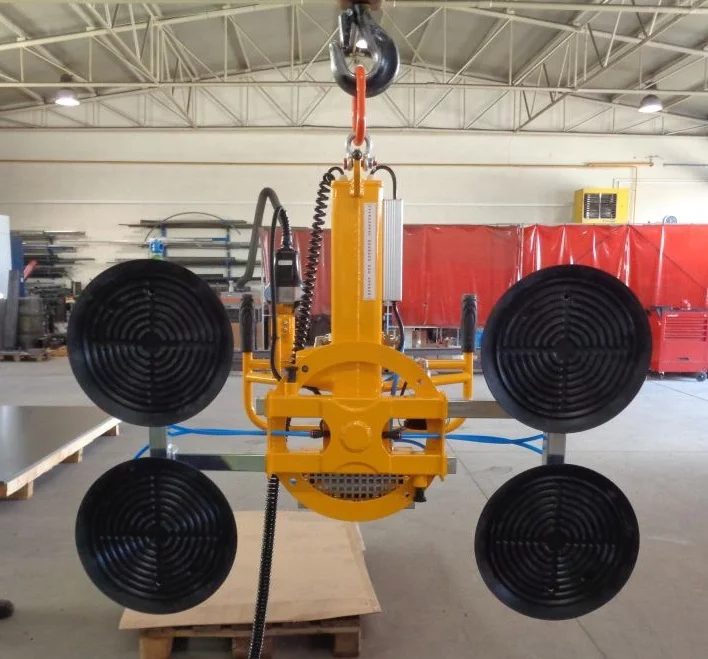

Fotogaléria

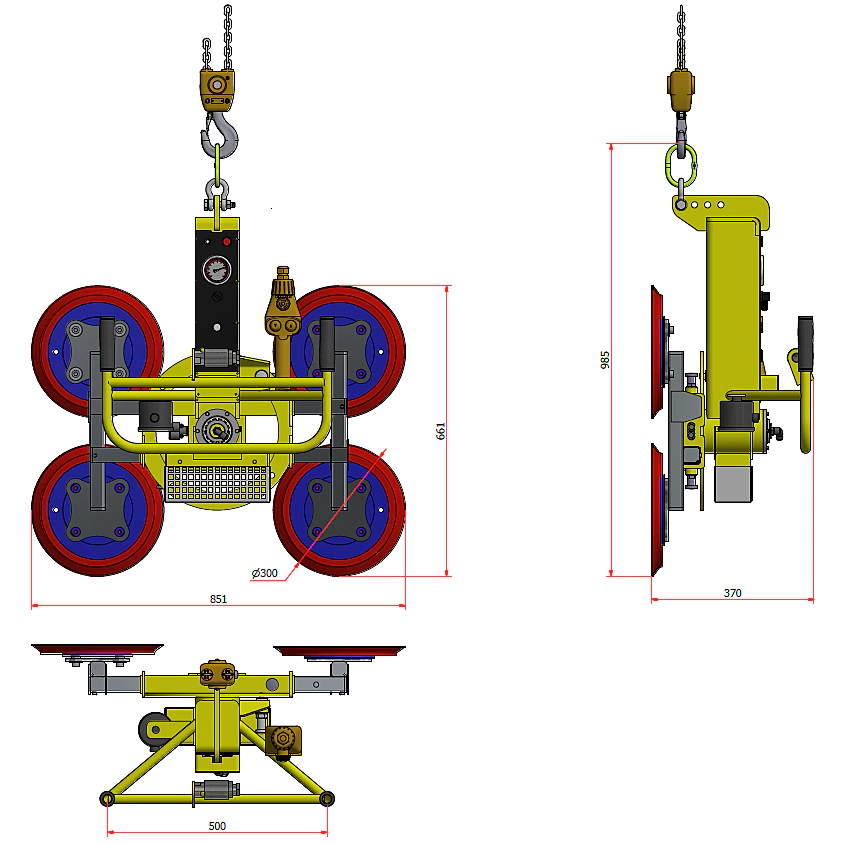

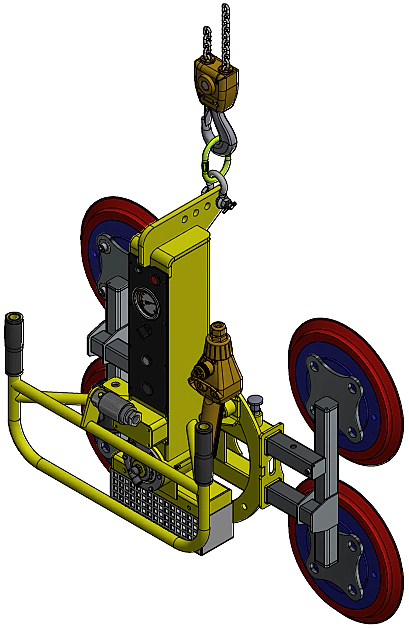

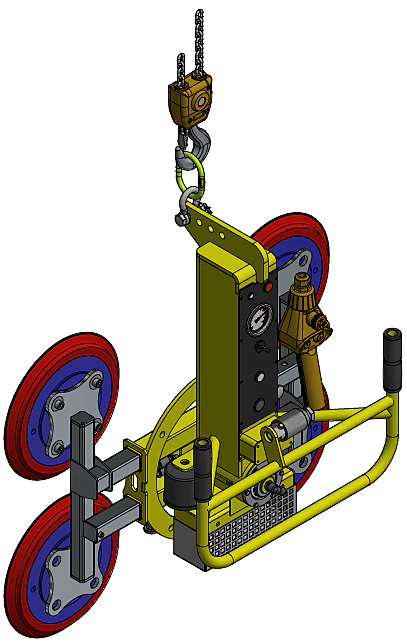

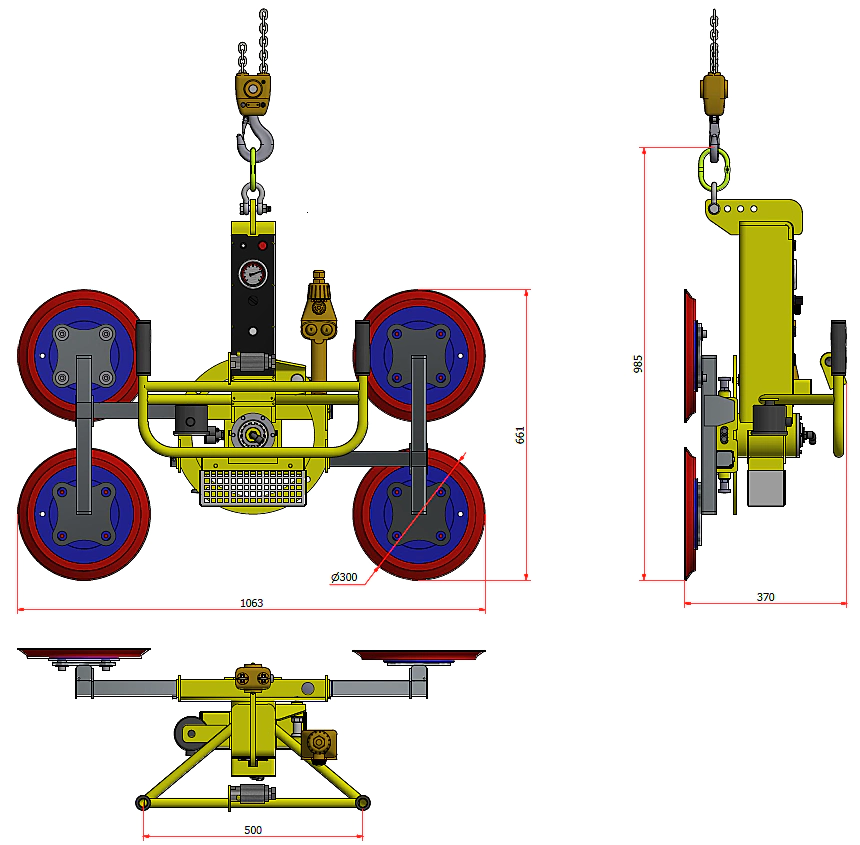

3D modely /  výkresy
