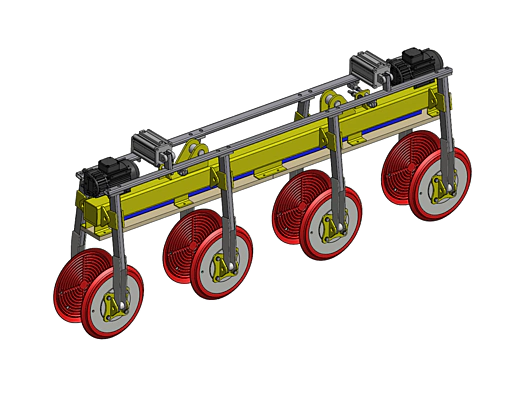

Vákuový uchopovač VM 600/4+4-2000/OBS

Základný popis:

  • hlavná nosná oceľová konštrukcia s dvojitým závesom
  • pneumaticky prítlačné prísavky
  • osem prísaviek s priemerom jednej prísavky 365 mm
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez RDO ovládač
  • ODSAŤ -  cez RDO ovládač
  • špirálový kábel na pripojenie manipulátora do 5 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 600/4+4-2000/OBS je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 600 kg vo vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných nepriedušných bremien:

  • sklenené tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou


Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť 600 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciívo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť195 kg
Max. rozmery bremena4000x3210 mm
Min. rozmery bremena1000x500 mm
Napájanie zariadenia3 PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Max. šírka (mm) hĺbka (mm) výška (mm)Priemer prísavky (mm)
8/3656001952000500950365

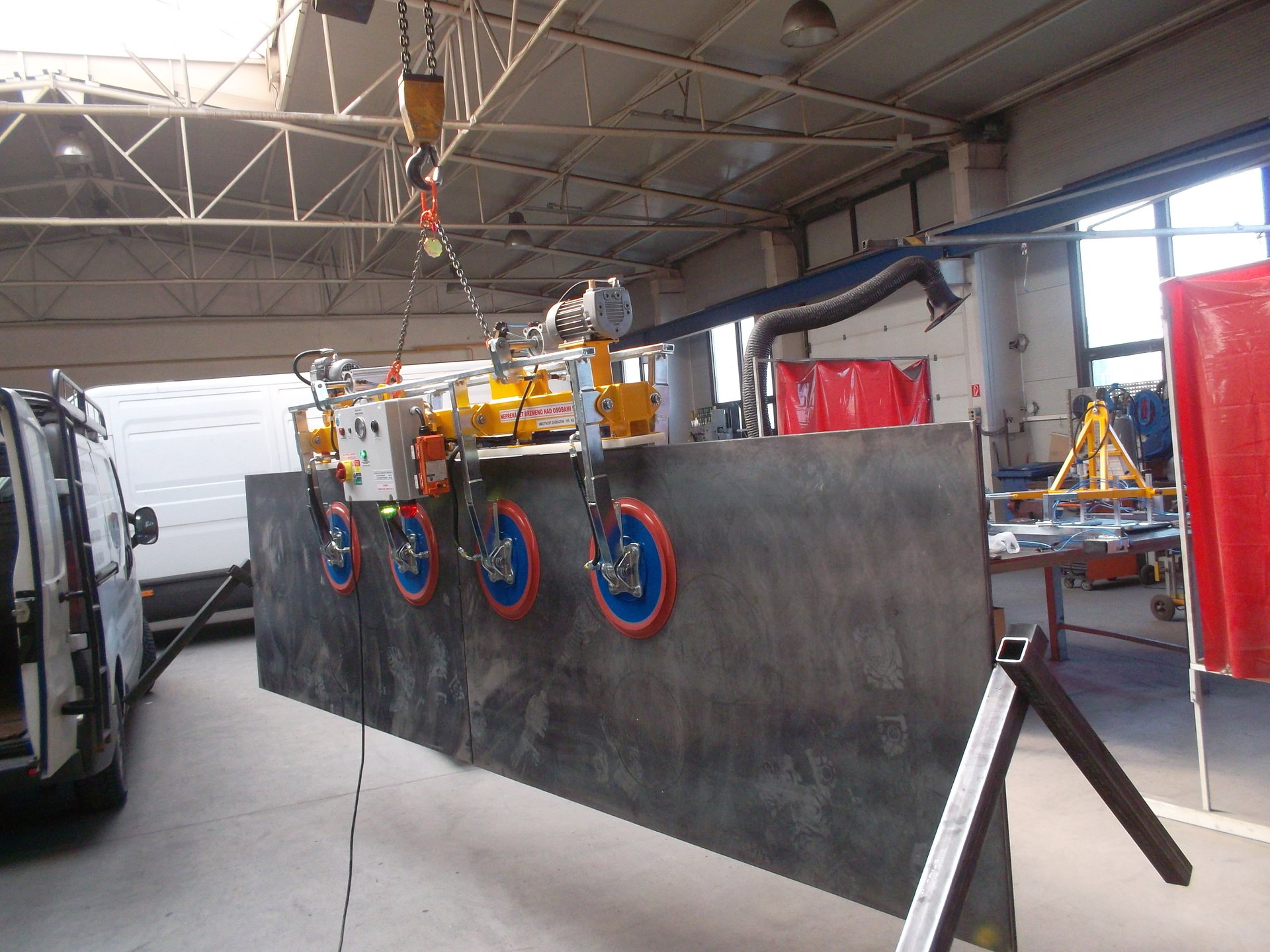

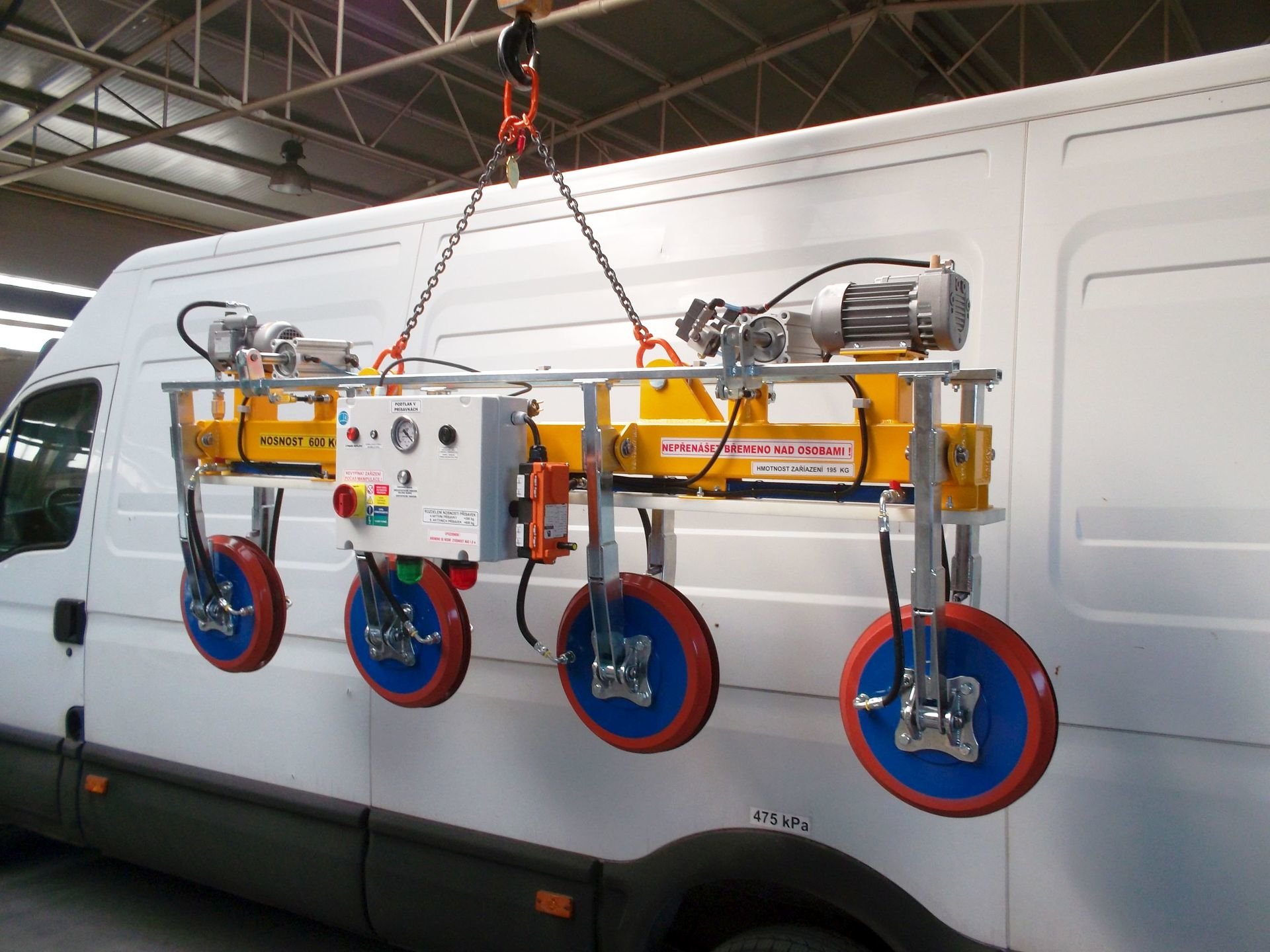

Fotogaléria

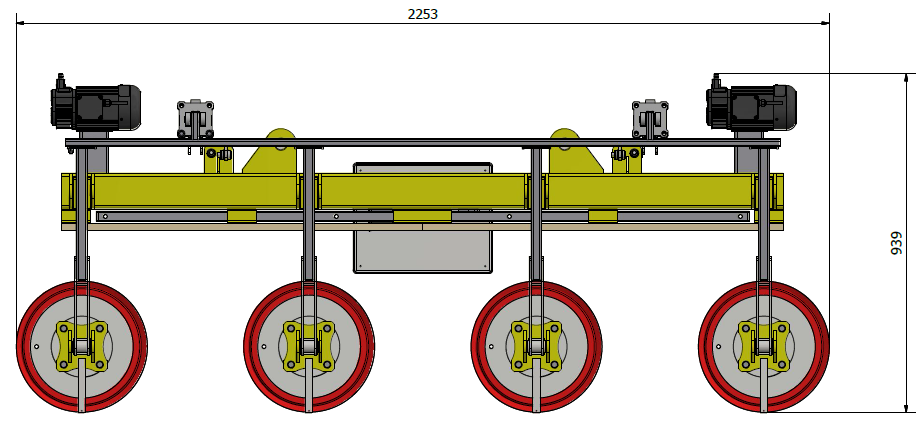

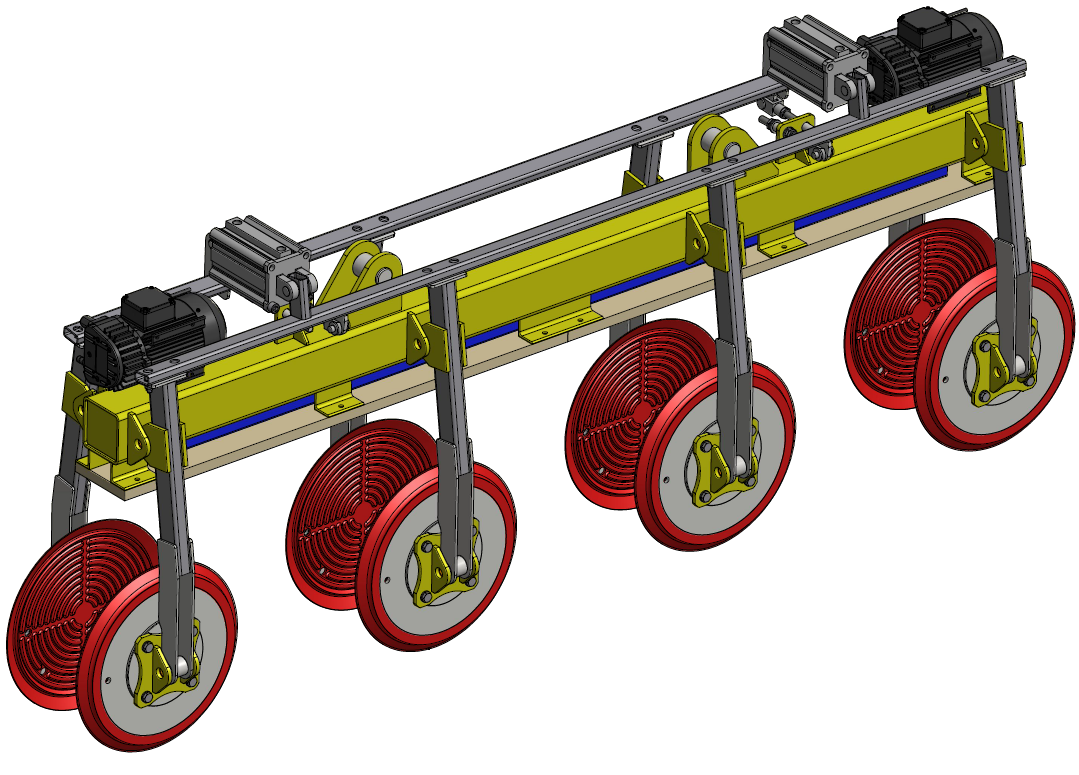

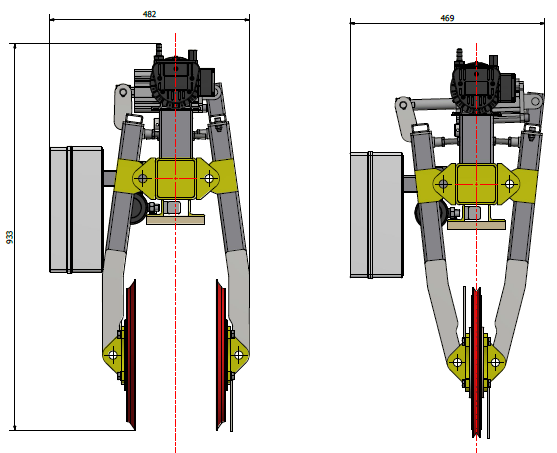

3D model / výkresy
