Vákuový uchopovač VM 250/4 - 90°/PNEU/E

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • pneumaticky otočné prísavky o max. uhol 90°
  • štyri prísavky s priemerom 300 mm
  • možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
  • ejektor – prevedenie (stlačený vzduch min. tlak 0,6 bar)
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku stlačeného vzduchu.
  • PRISAŤ - cez tlačidlo vhodne umiestnený pri ovládacích rukovätiach
  • ODSAŤ -  cez tlačidlá vhodne umiestnené pri ovládacích rukovätiach
  • OTÁČANIE bremena o 0° / 90° - pneumaticky
  • špirálová hadica na pripojenie manipulátora do 3 metrov

Využitie:

Vákuový uchopovač VM 250/4-90°/PNEU/E je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 250 kg vo vertikálnej polohe  v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • sklenené tabule a dosky
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný
  • Medium - na stlačený vzduch

Základné technické údaje :

Maximálna nosnosť 250 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť75 kg
Max. rozmery bremena2500x2500 mm
Min. rozmery bremena650x650 mm
Napájanie zariadeniastlačený vzduch min. tlak 0,6 bar

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Celková šírka (mm)Celková hĺbka (mm)Celková výška (mm)
4/300250756213921035
Plocha prísaviek (mm)Rozteč prísaviek (mm)Rozteč prísaviek (mm)
621x62119 mm19 mm

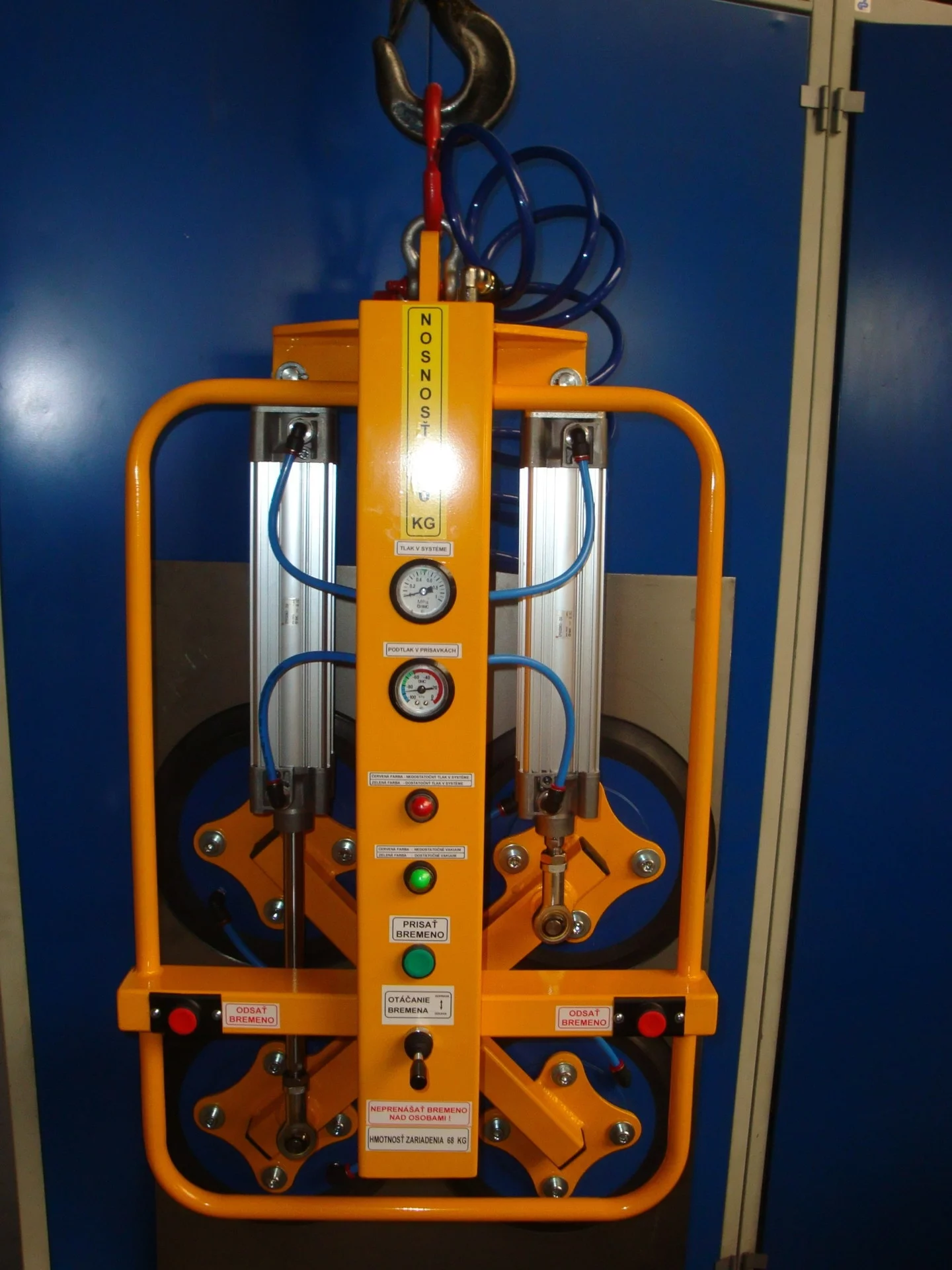

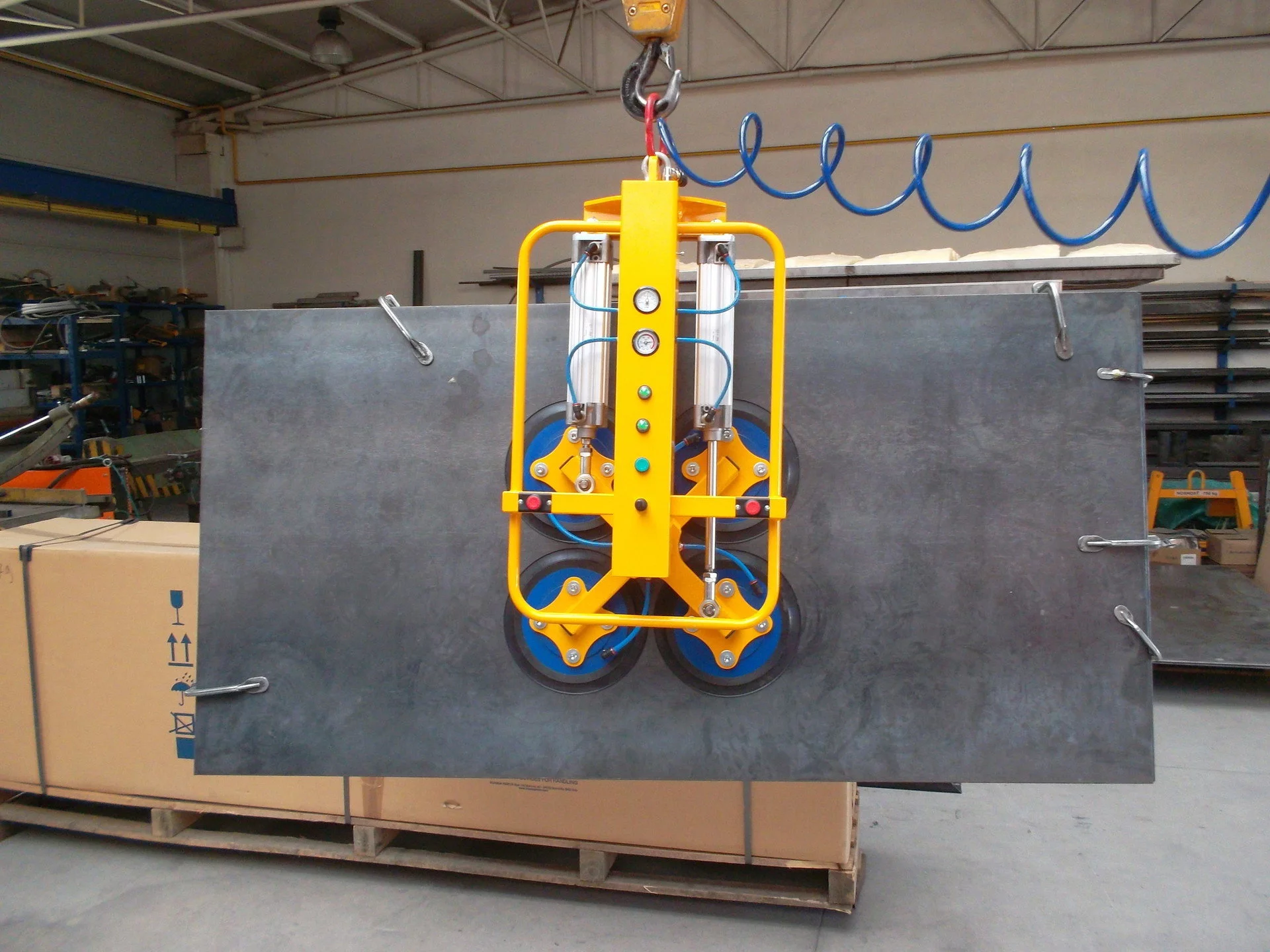

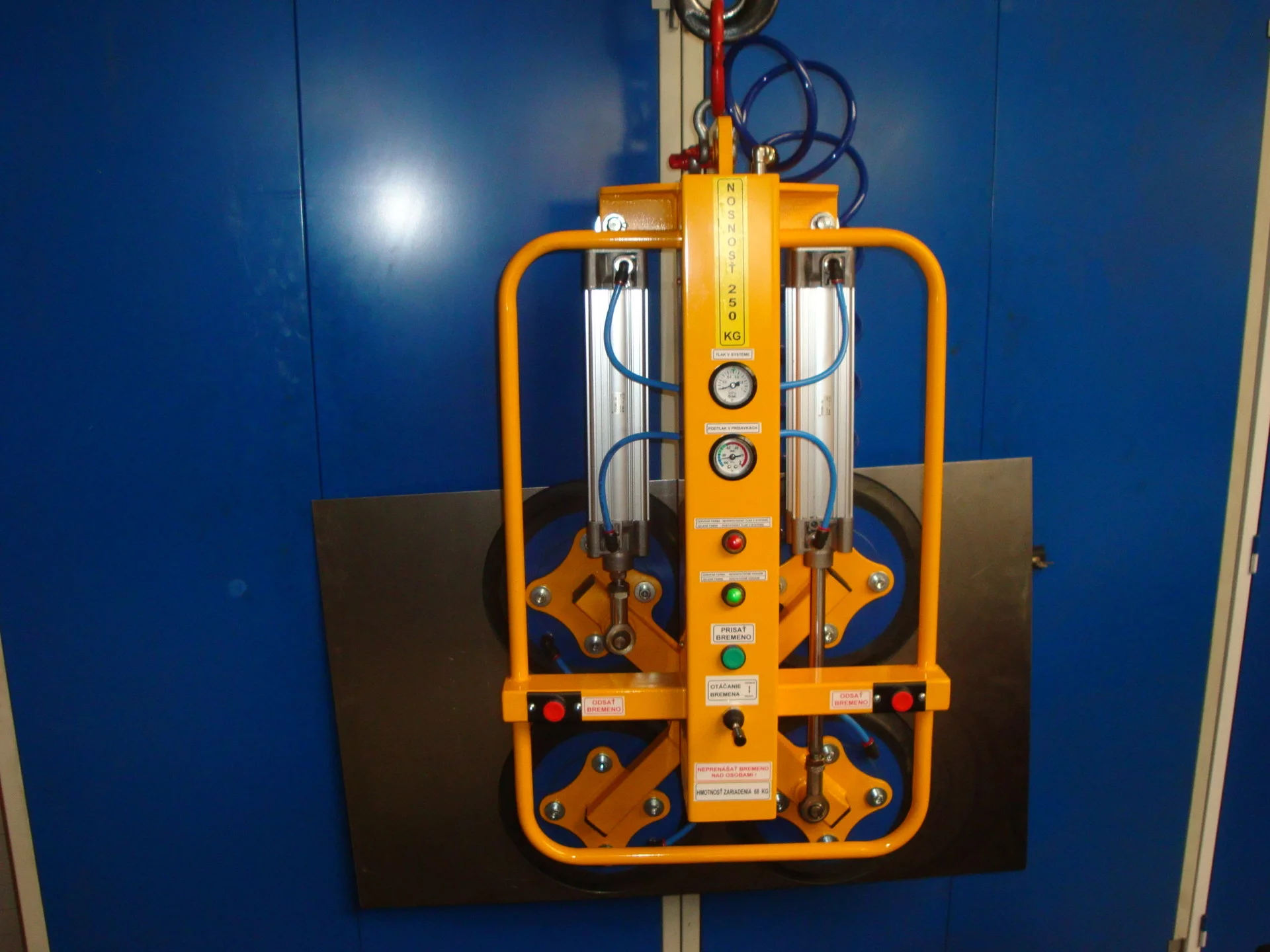

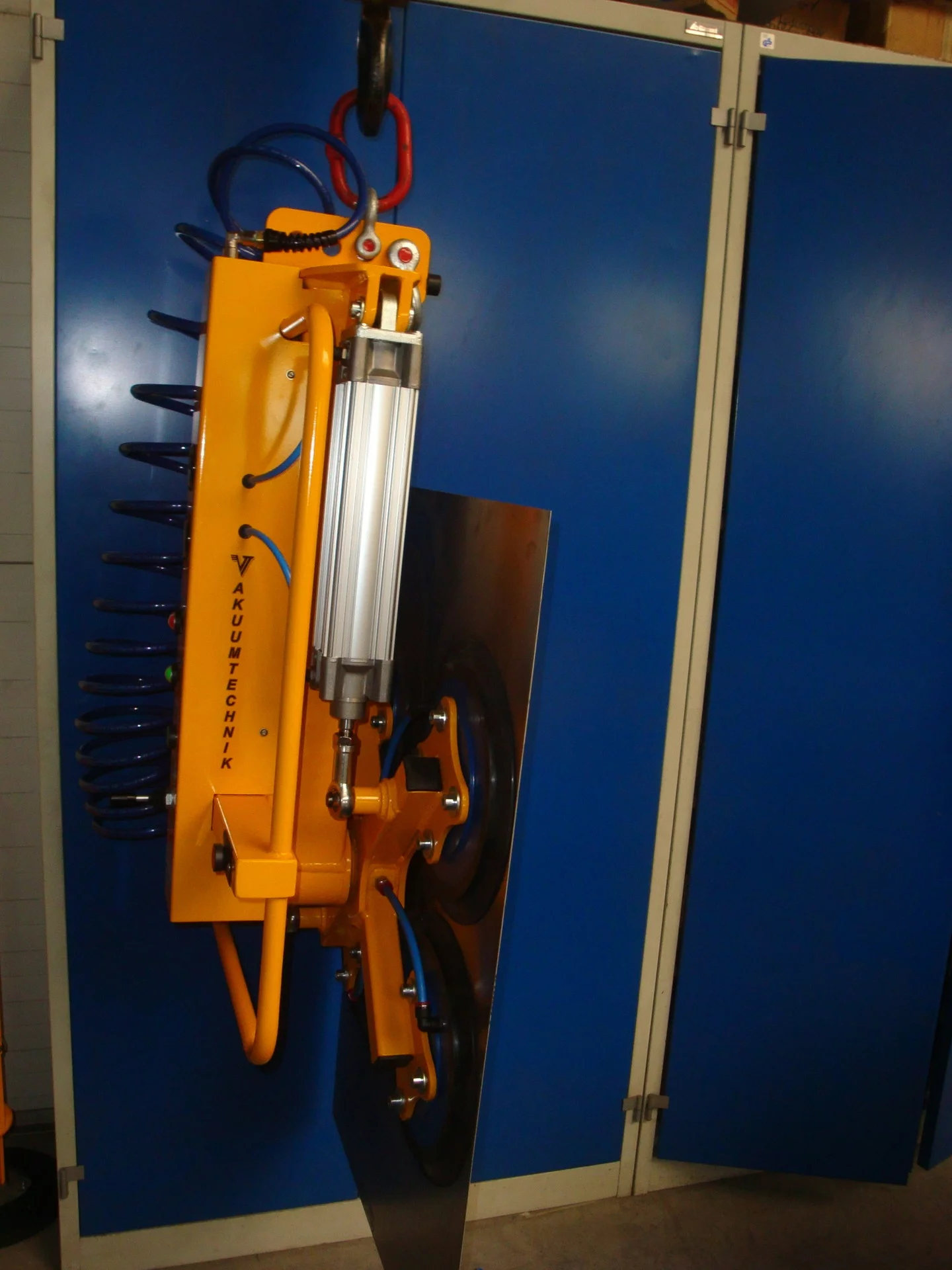

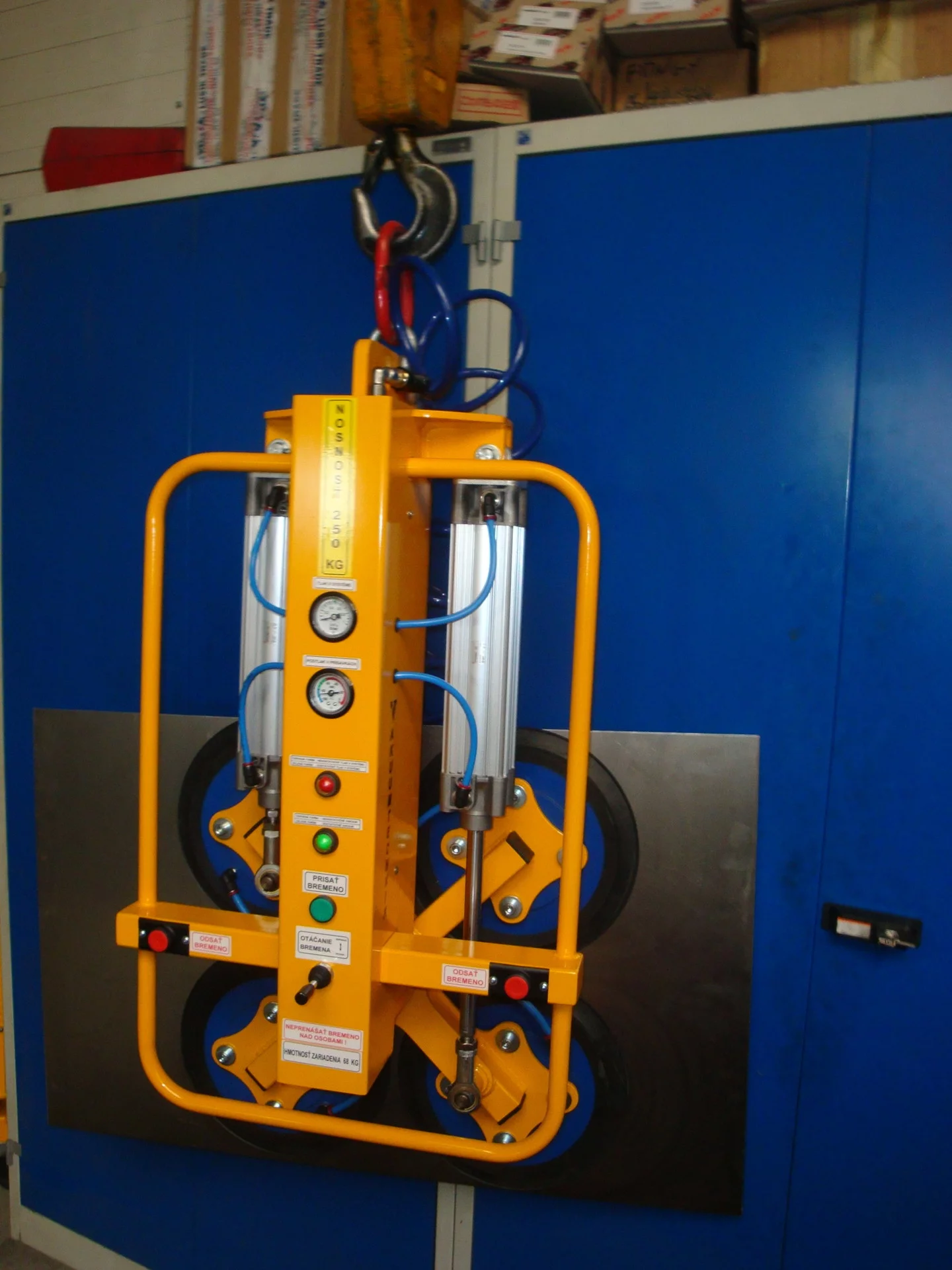

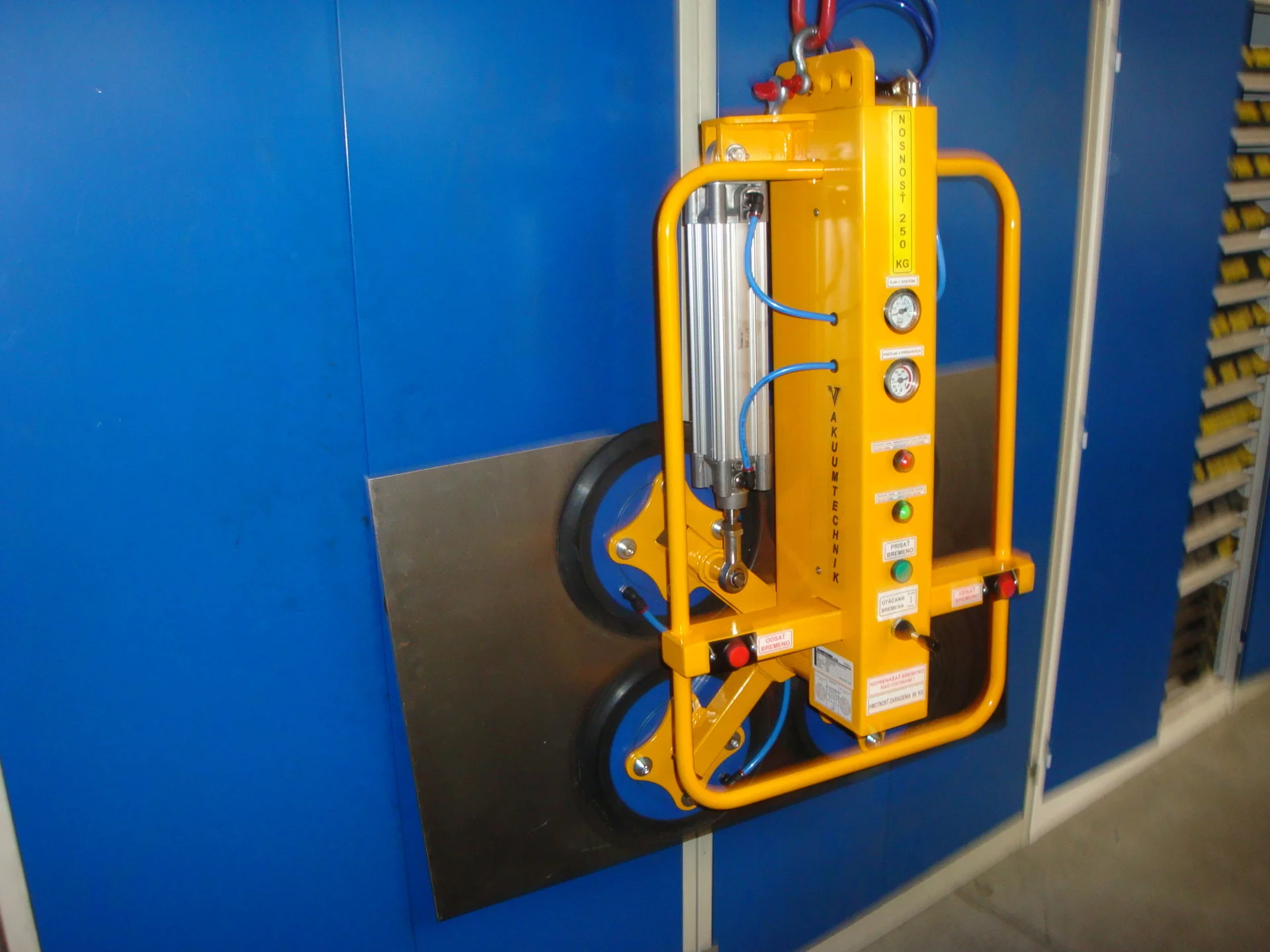

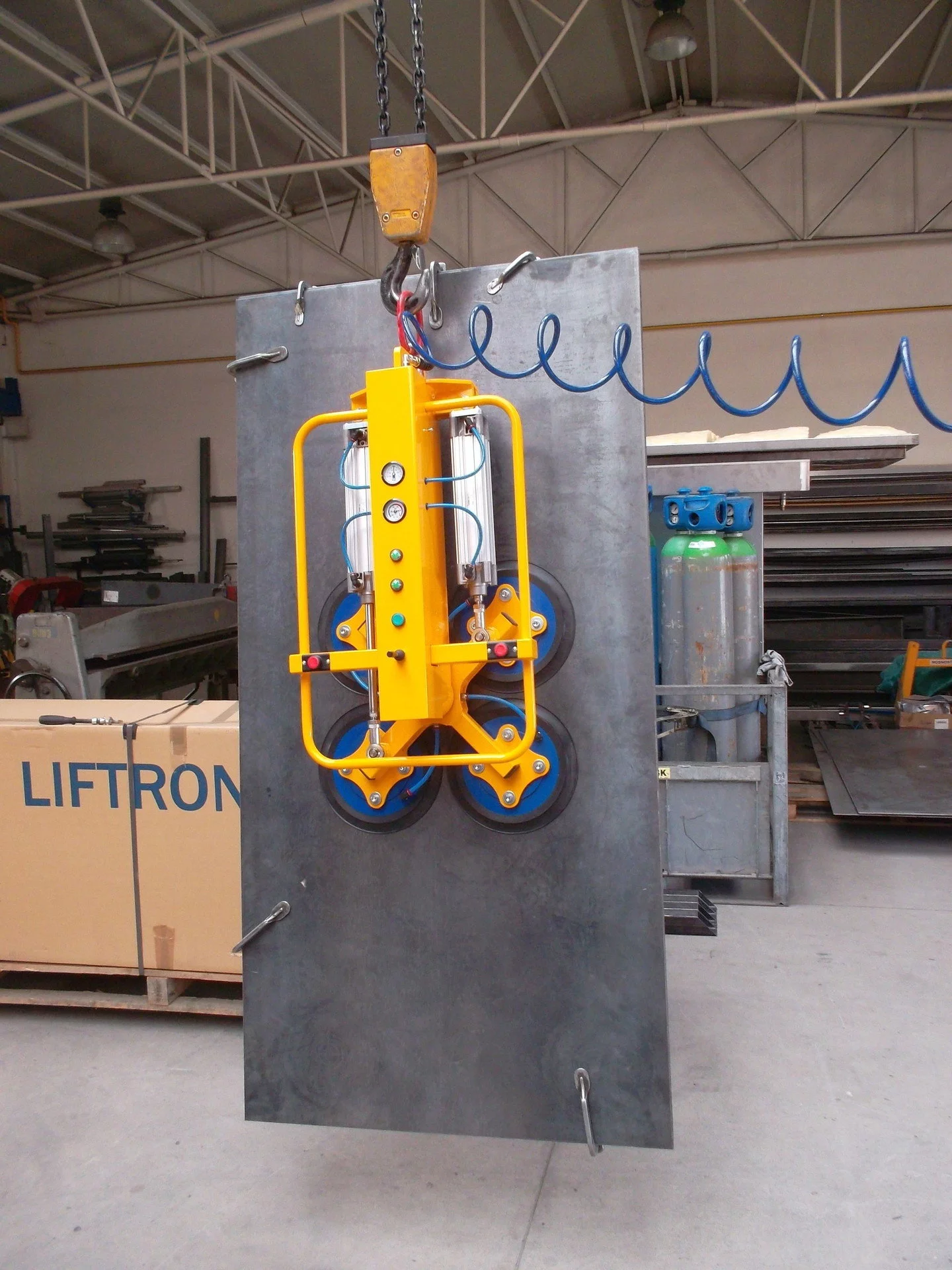

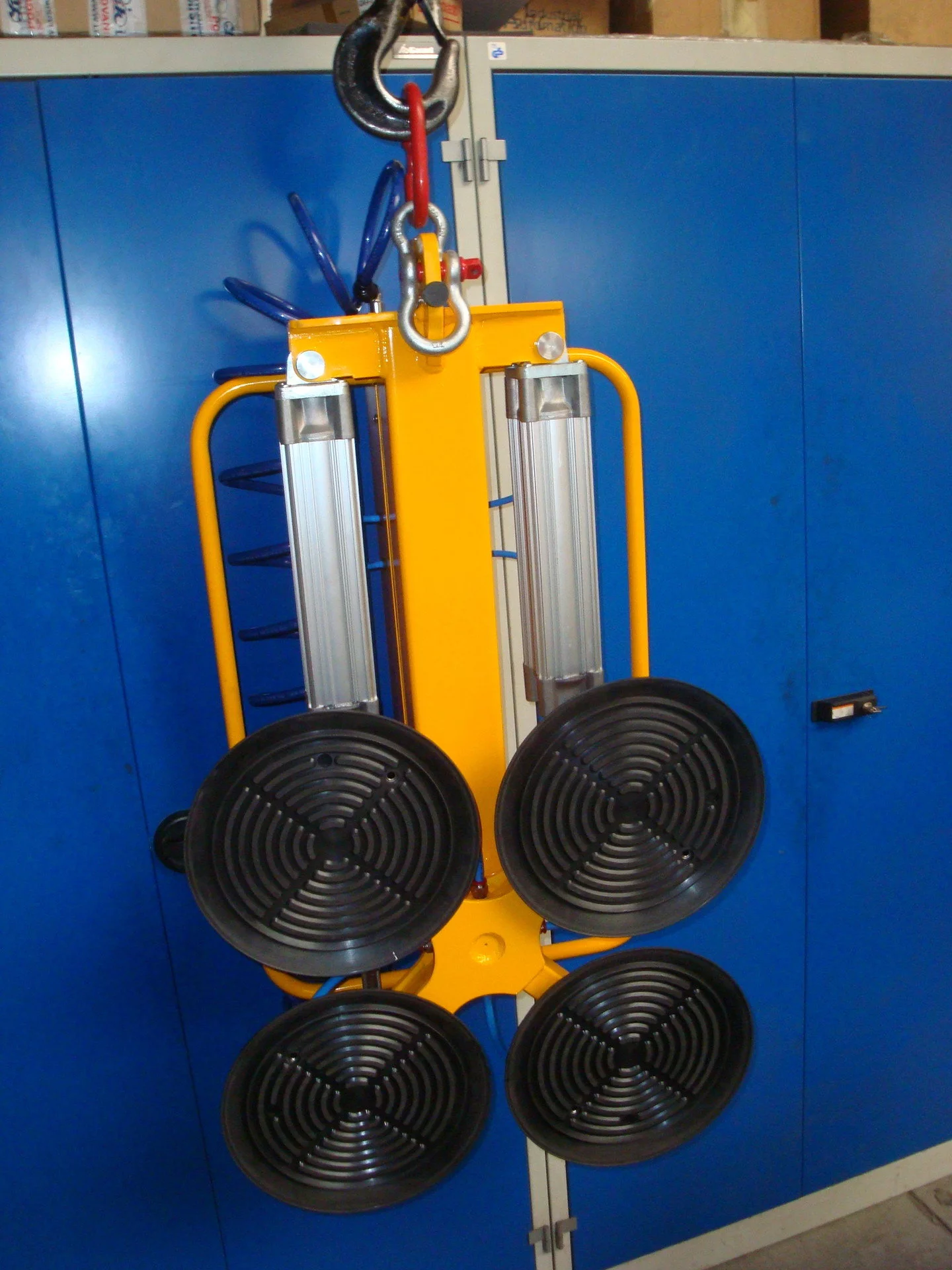

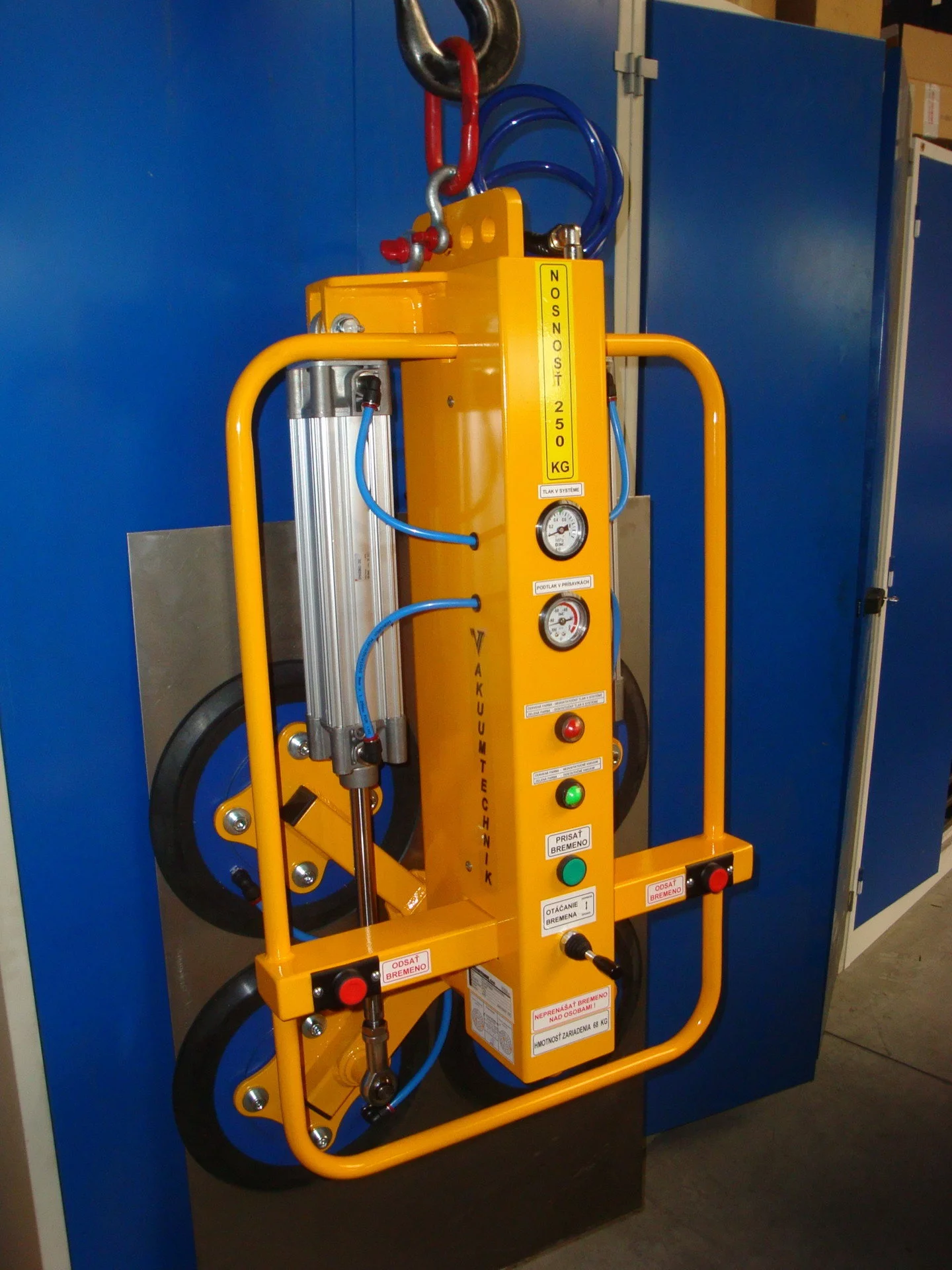

Fotogaléria

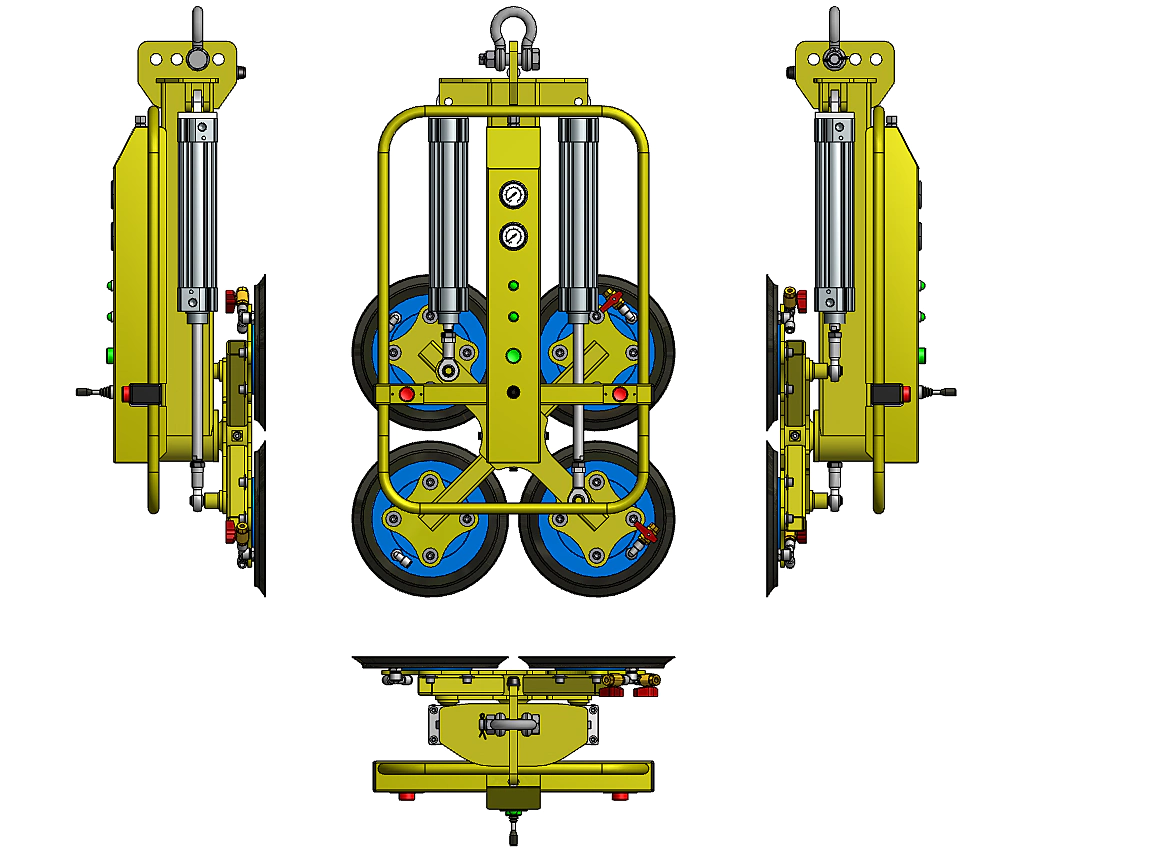

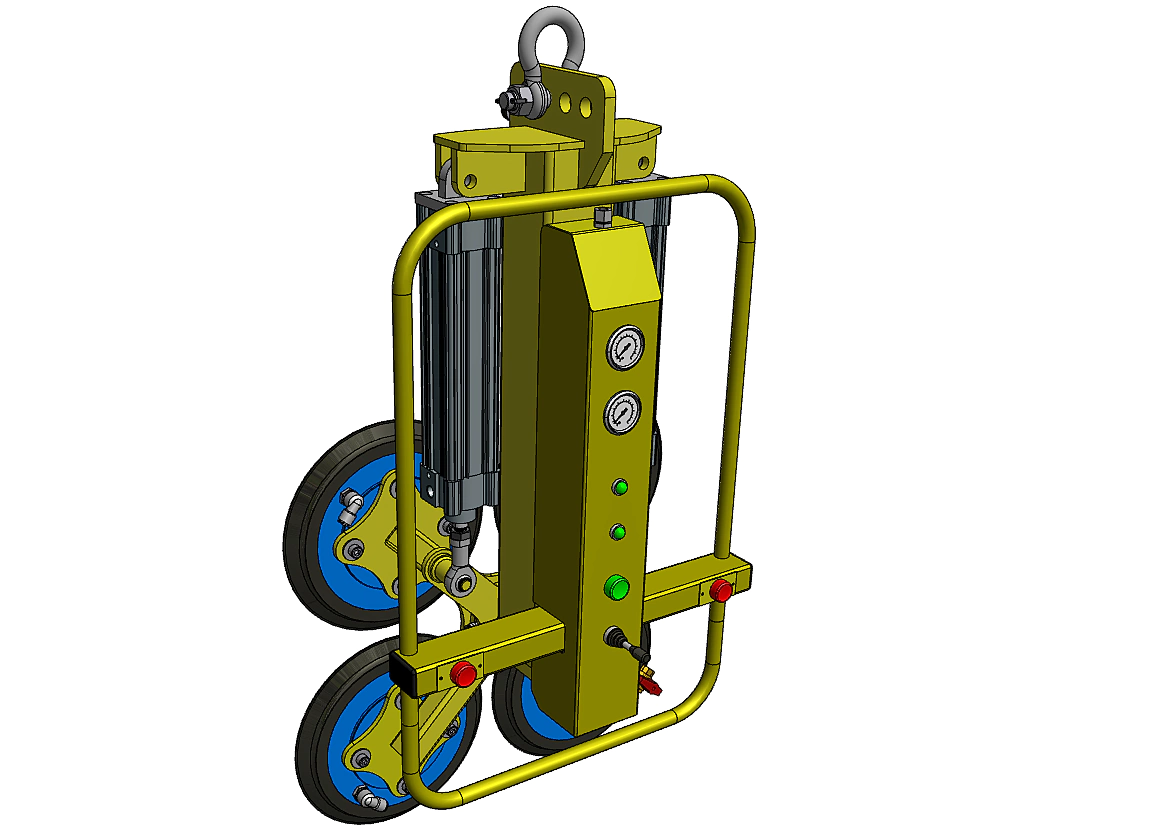

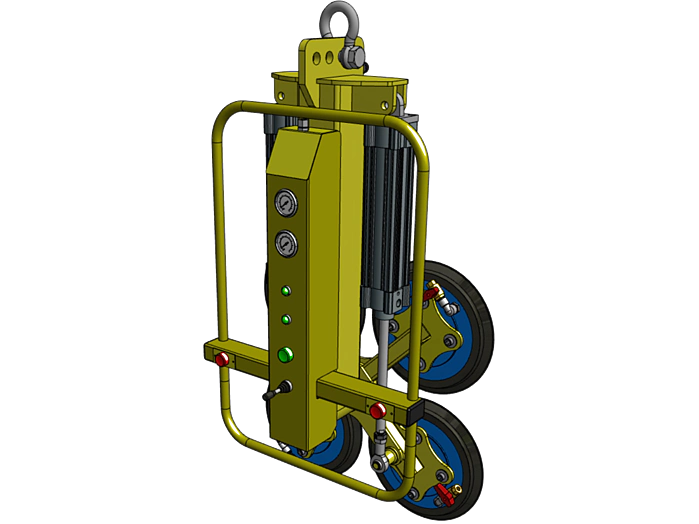

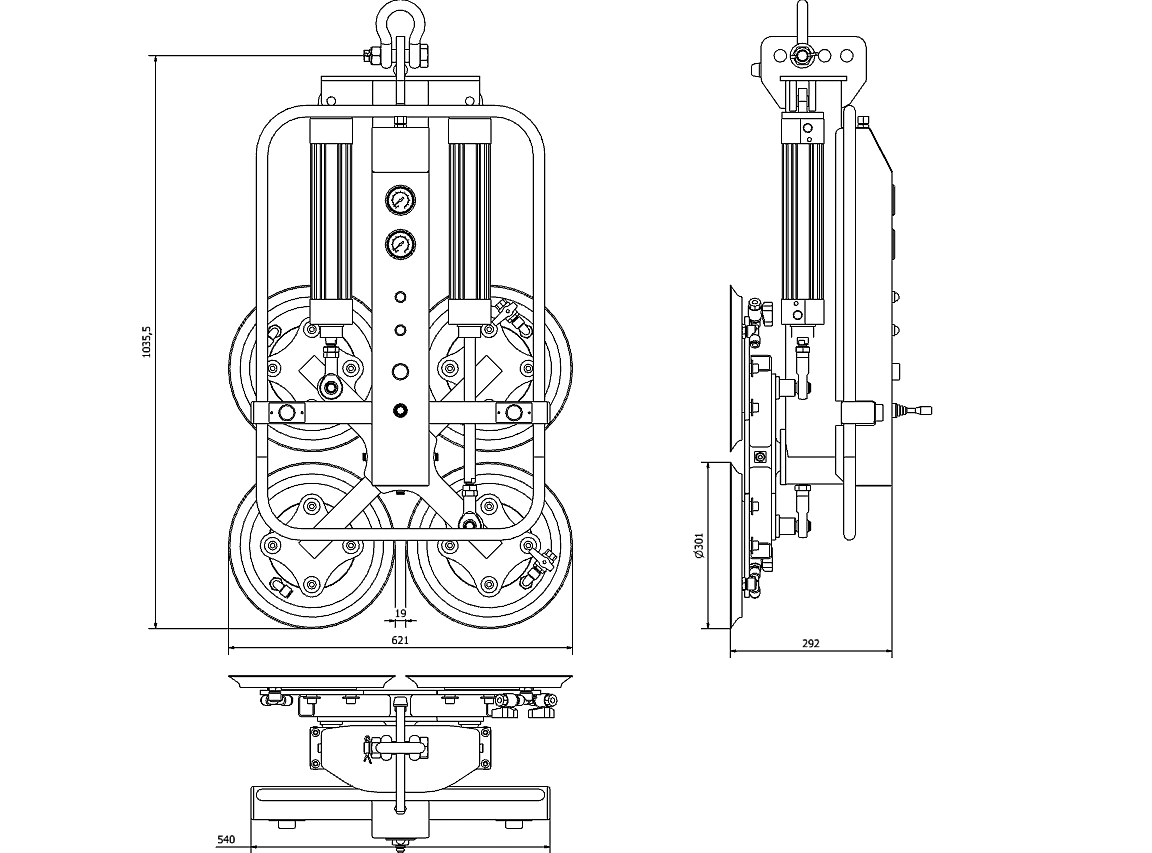

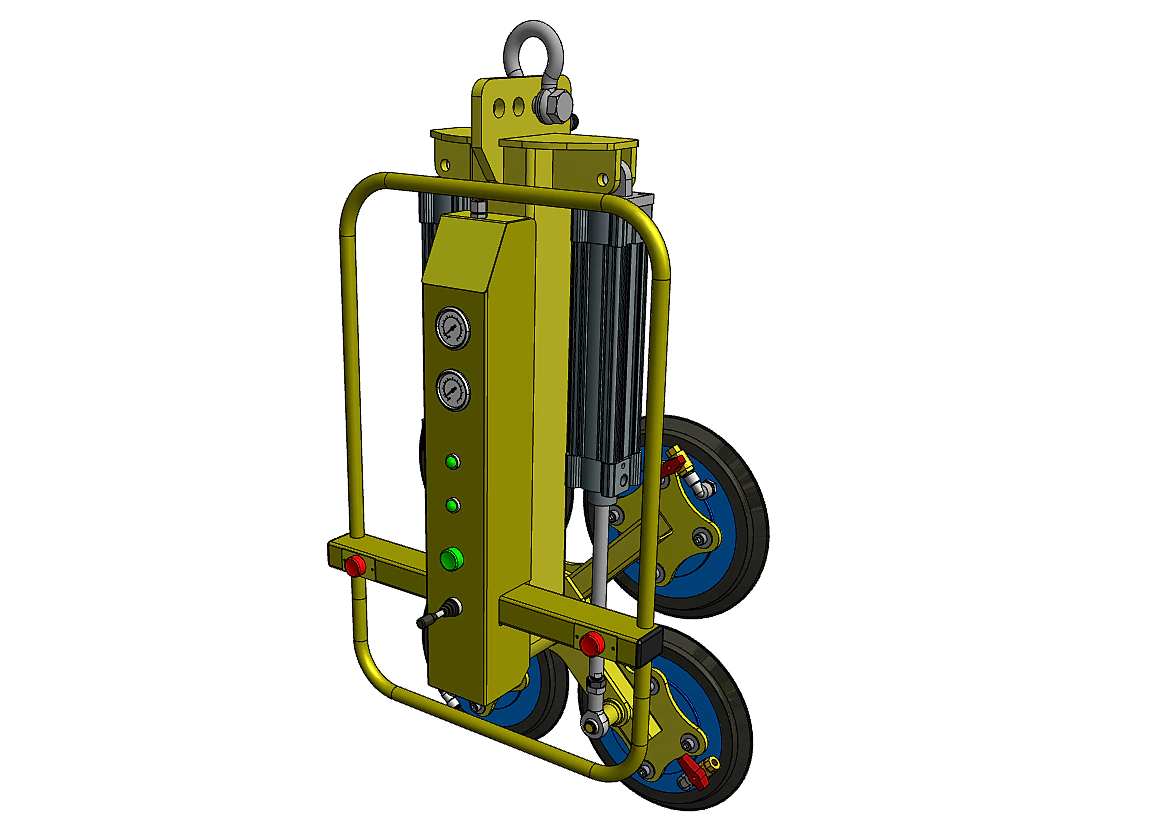

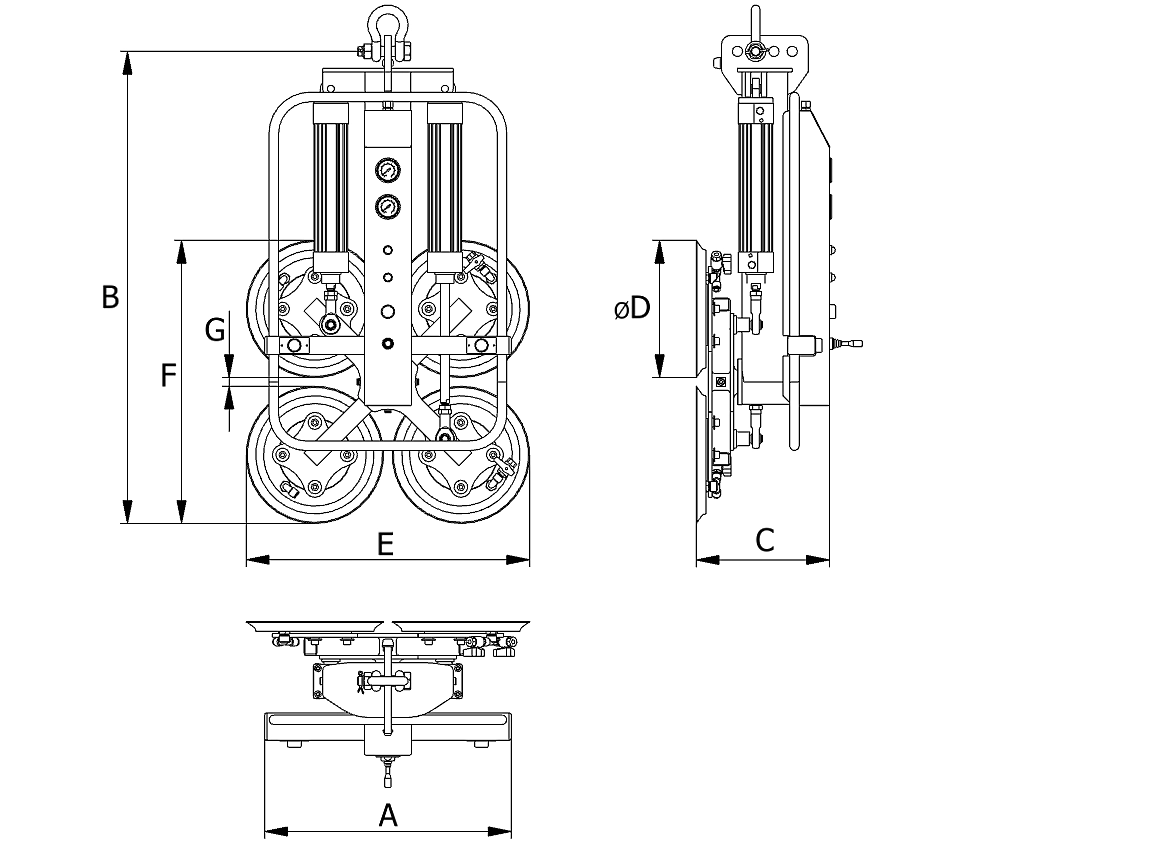

3D modely / výkresy
