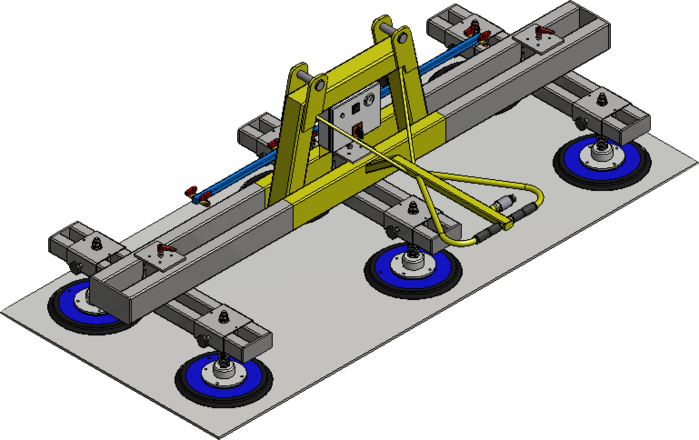

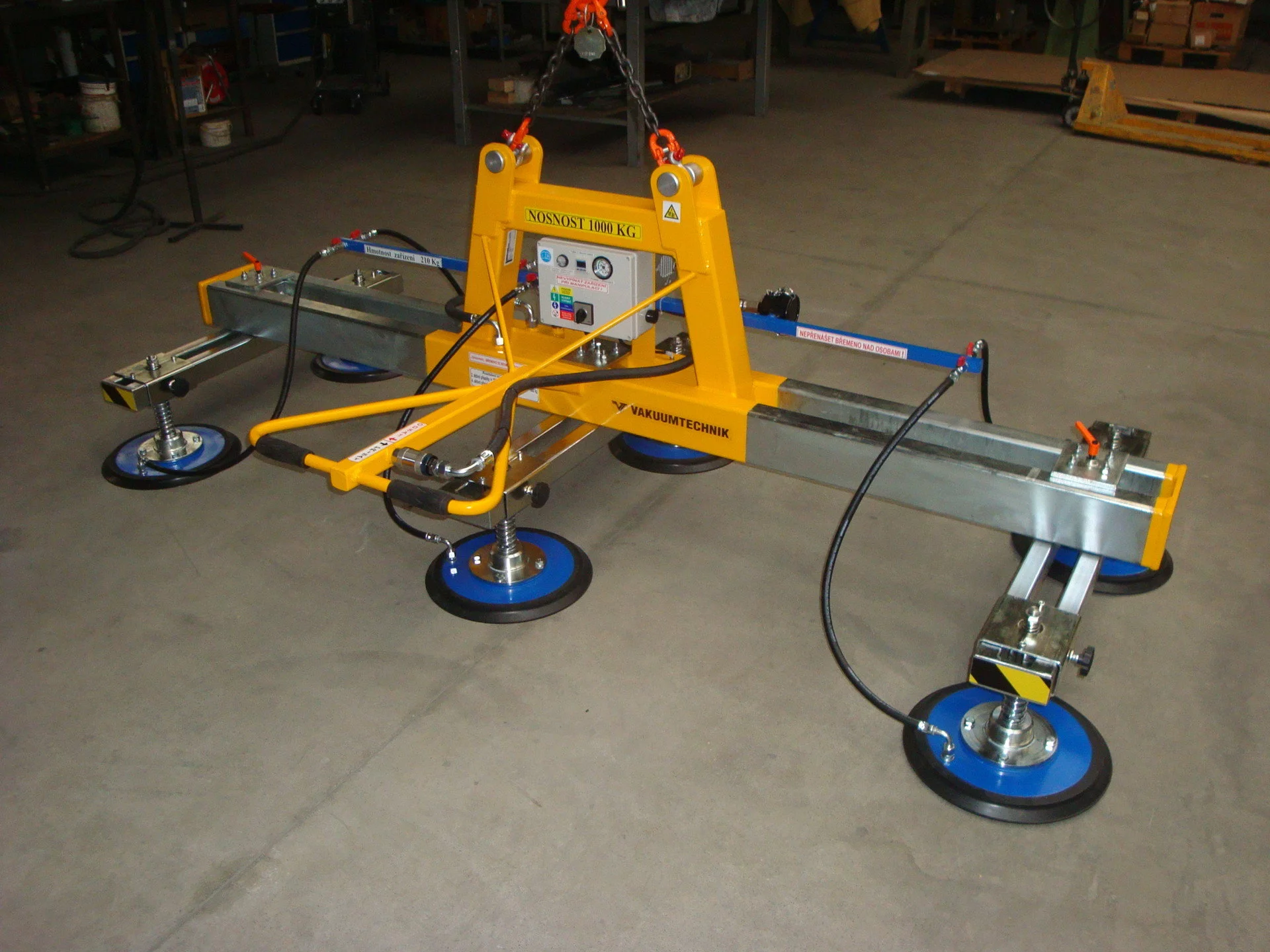

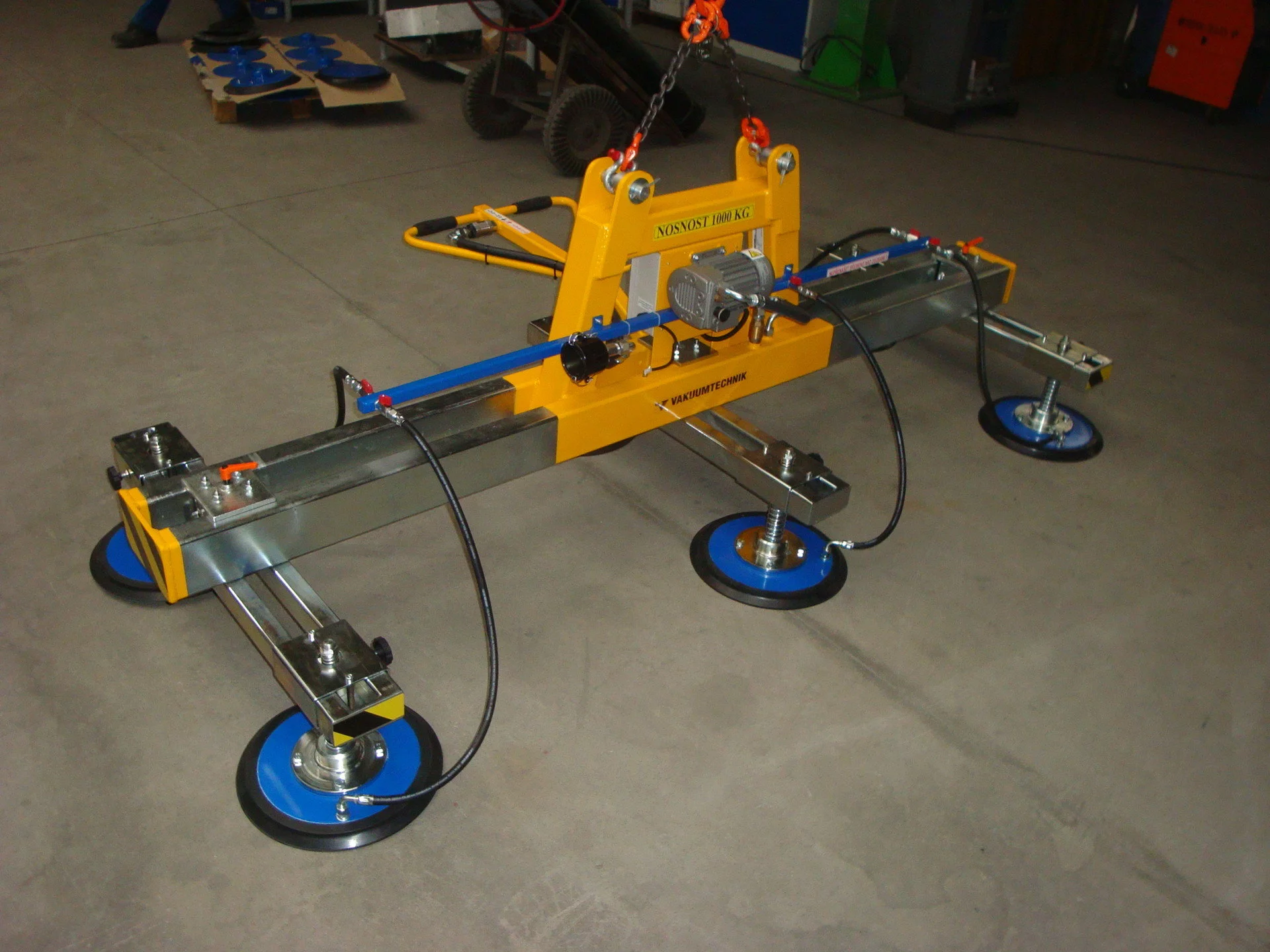

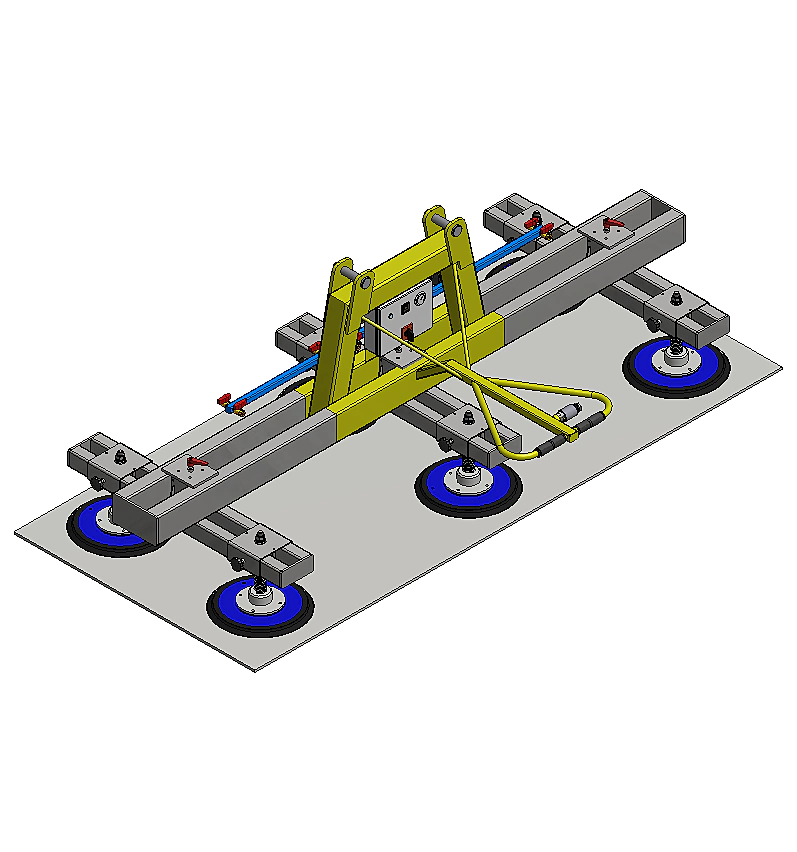

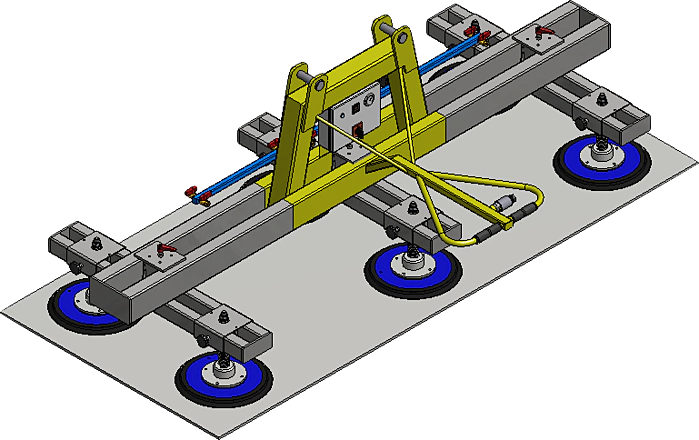

Vákuový uchopovač VM 1000/6-2,5x1

Základný popis:

hlavná nosná oceľová konštrukcia s dvojbodovým závesom
ručne prestaviteľné priečne traverzy v osi „x“
šesť prísaviek s priemerom 370 mm
ručne prestaviteľné prísavky v osi „y“
možnosť ručného odstavenia vákua na všetkých prísavkách pre zmanipulovanie menších bremien
vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
dvojčinné ovládanie na odstatie bremena (mechanické, alebo elektromagnetické – cez špirálový tlačidlový ovládač)
špirálový kábel na pripojenie manipulátora do 3 metrov
rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 1000/6-2,5x1 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať stredne veľké veľkoformátové ploché bremená do hmotnosti 1000 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
sklenené tabule a dosky
plastové tabule a dosky
kameň s brúseným povrchom
drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :


Maximálna nosnosť	1000 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipulácií	v horizontálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť	210 kg
Max. rozmery bremena	3000x1500 mm
Min. rozmery bremena	2000x1000 mm
Napájanie zariadenia	a) 3+PE (PEN) 400VAC/50Hz/15VAC
	b) 1+N+PE 230VAC/50Hz/24VDC

Informačná tabuľka :

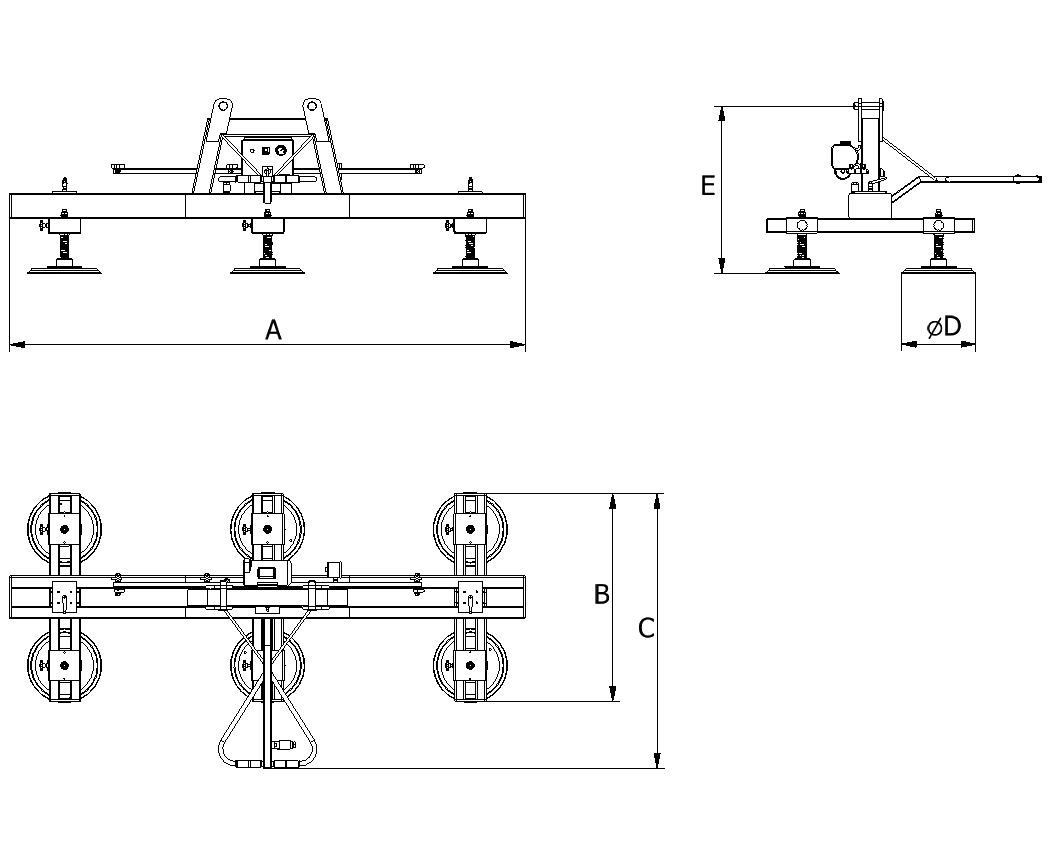

Počet prísaviek / priemer (mm)	NOSNOSŤ (kg)	HMOTNOSŤ (kg)	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
6/370	1000	210	2520	1010	1340	370	850

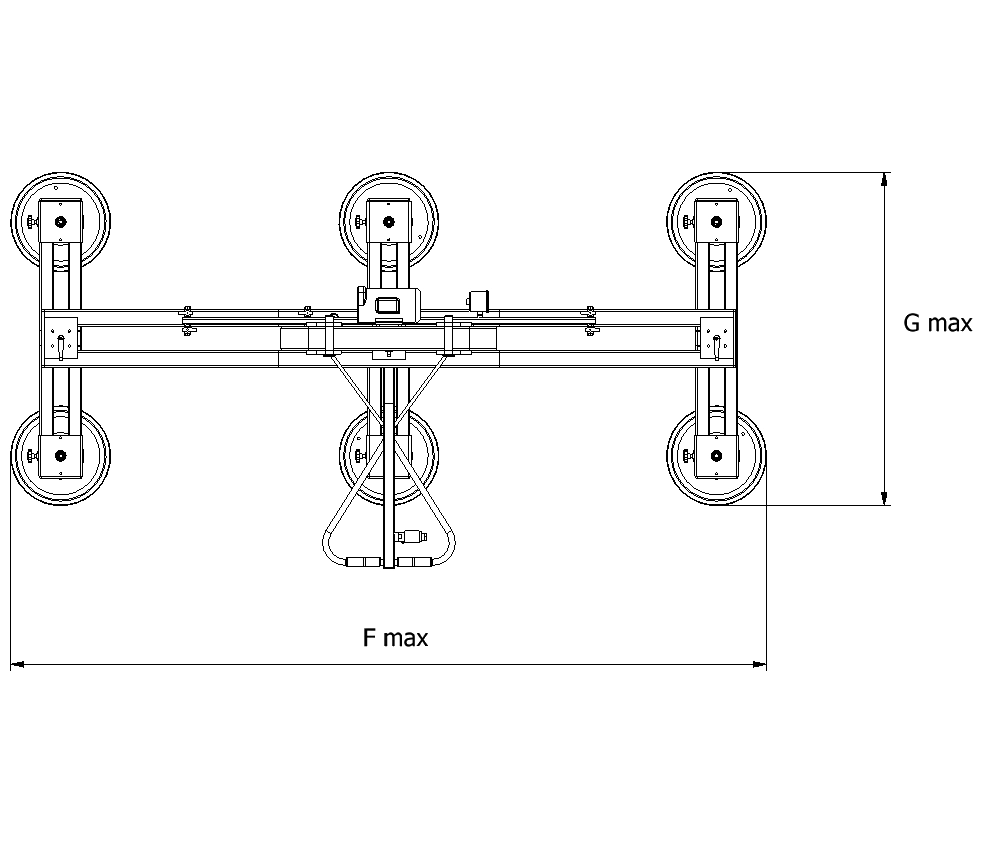

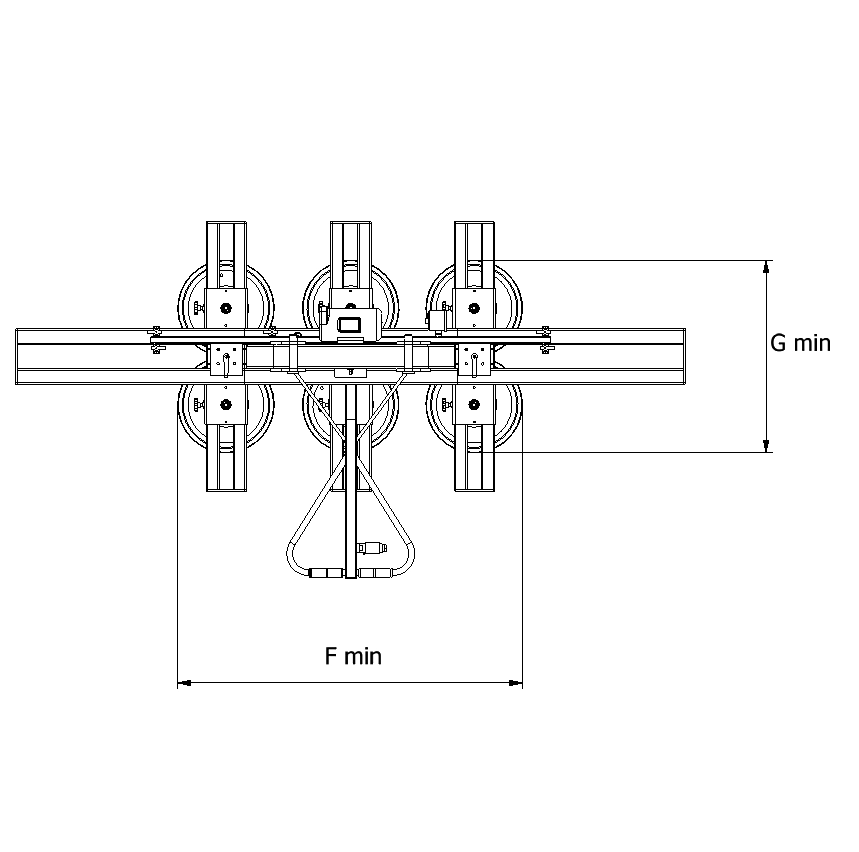

			F min (mm)	F max (mm)	G min (mm)	G max (mm)
			1300	2750	800	1200
