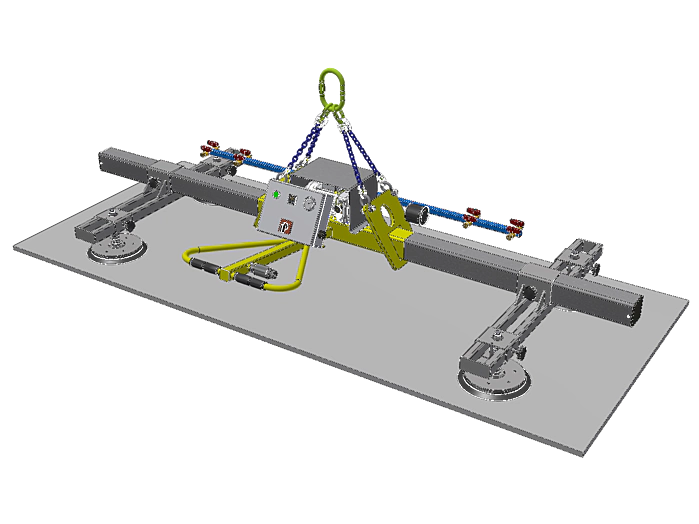

Vákuový uchopovač VM 150/4-2,5x1
- hlavná nosná oceľová konštrukcia so štvorbodovým závesom
- ručne prestaviteľné priečne traverzy v osi „x“
- štyri prísavky s priemerom 255 mm
- ručne prestaviteľné prísavky v osi „y“
- vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
- vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
- zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
- PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
- dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
- špirálový kábel na pripojenie manipulátora do 3 metrov
- rýchlo-upínací systém el. pripojenia cez konektor
Využitie:

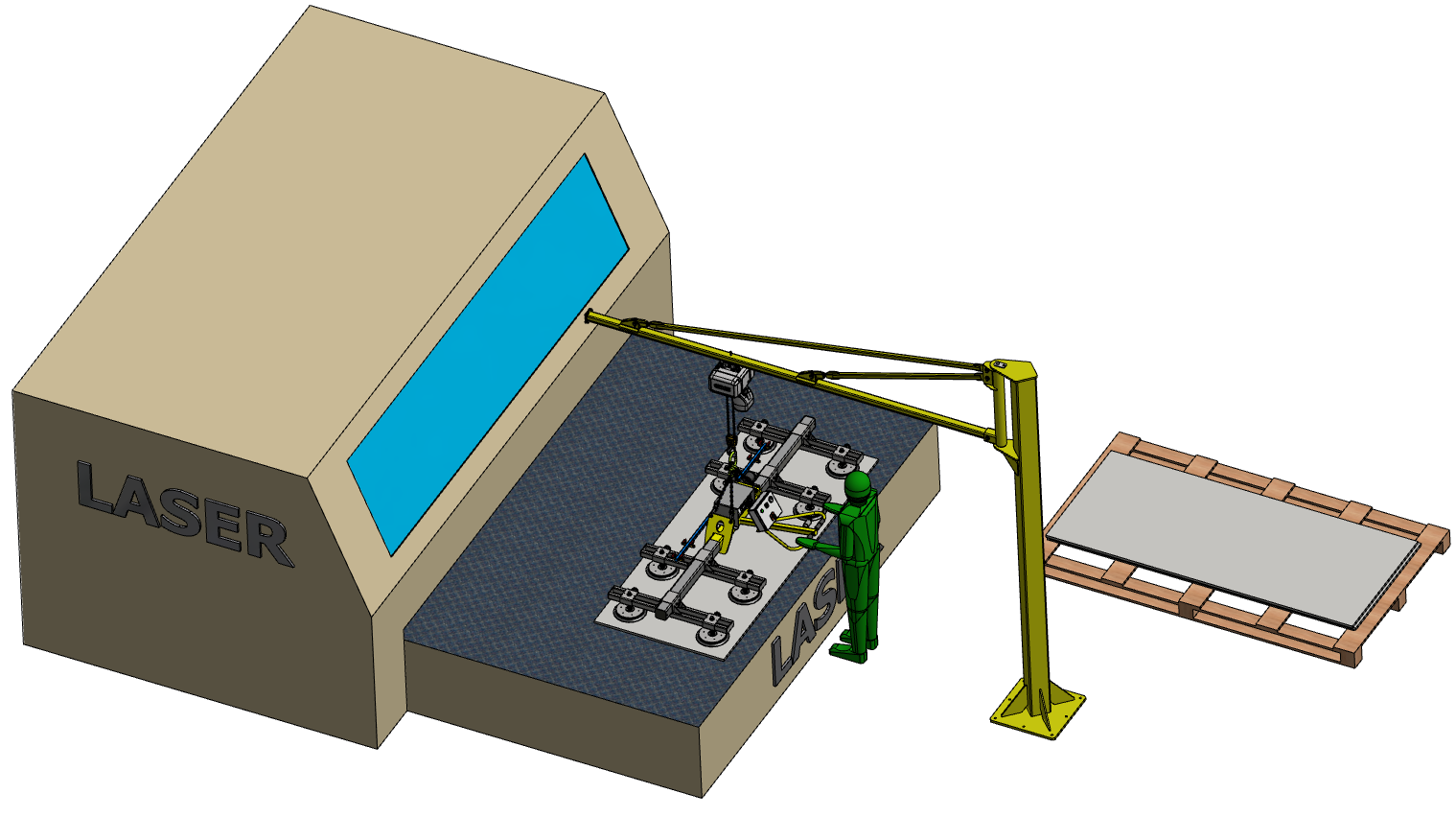

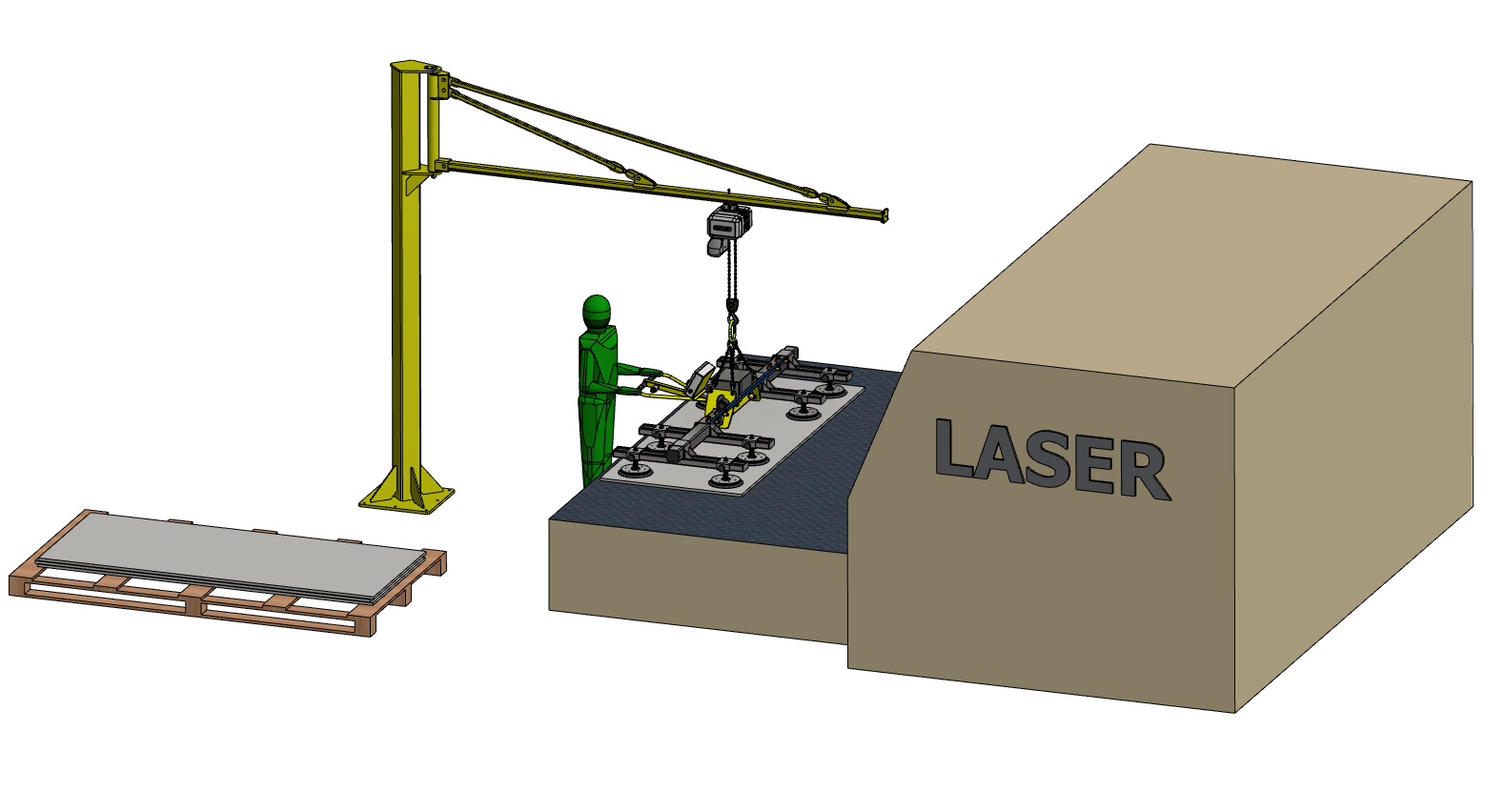

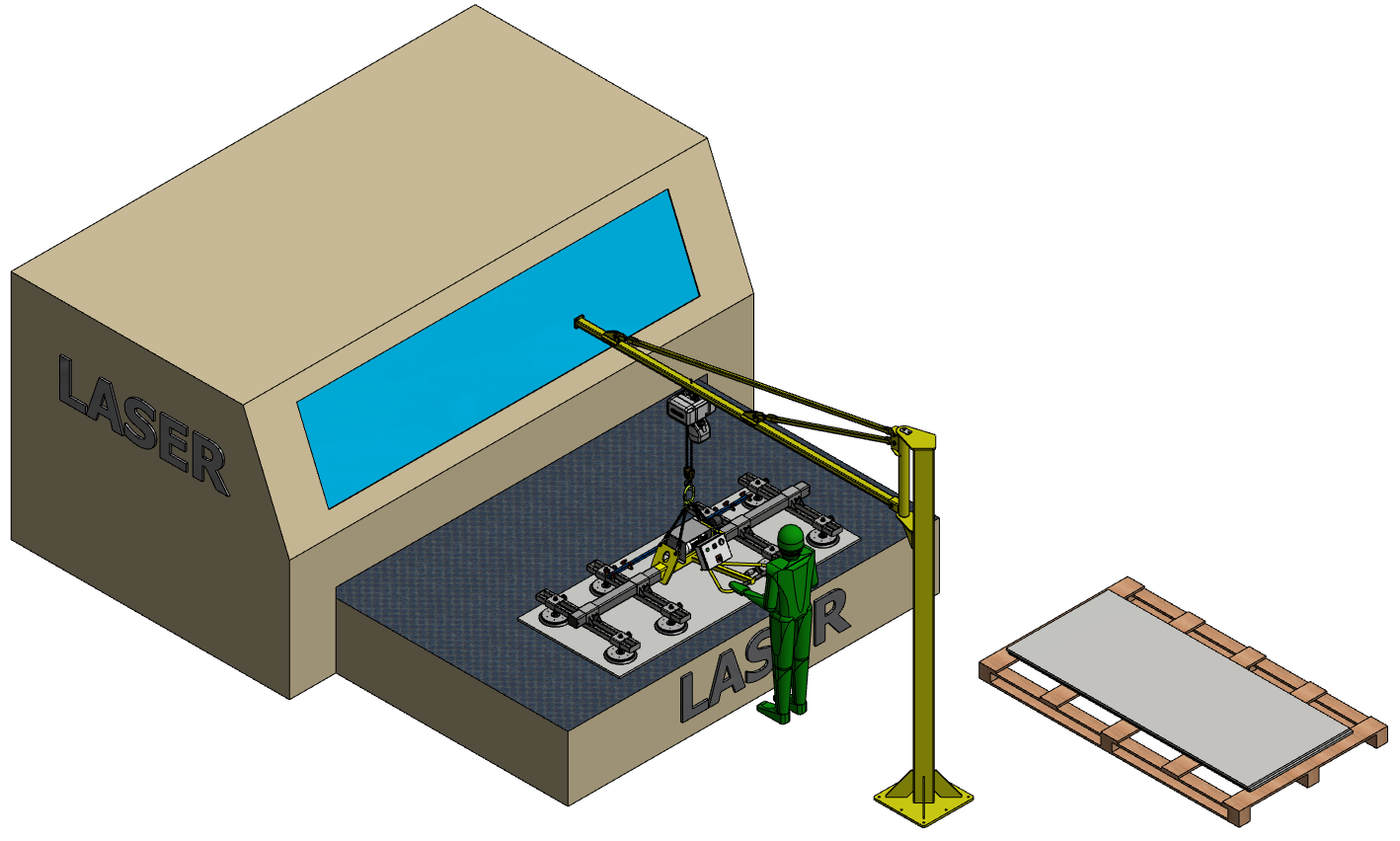

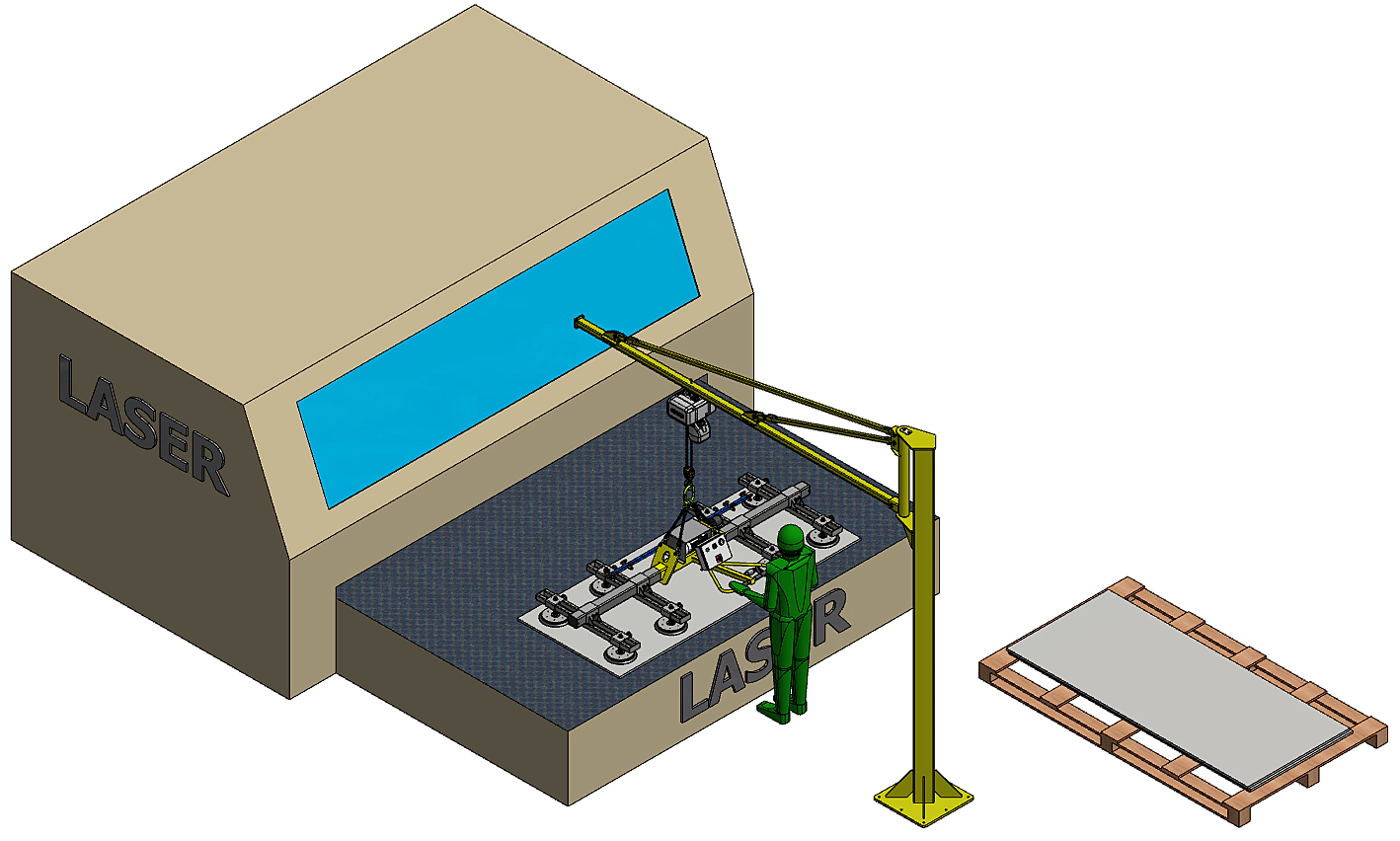

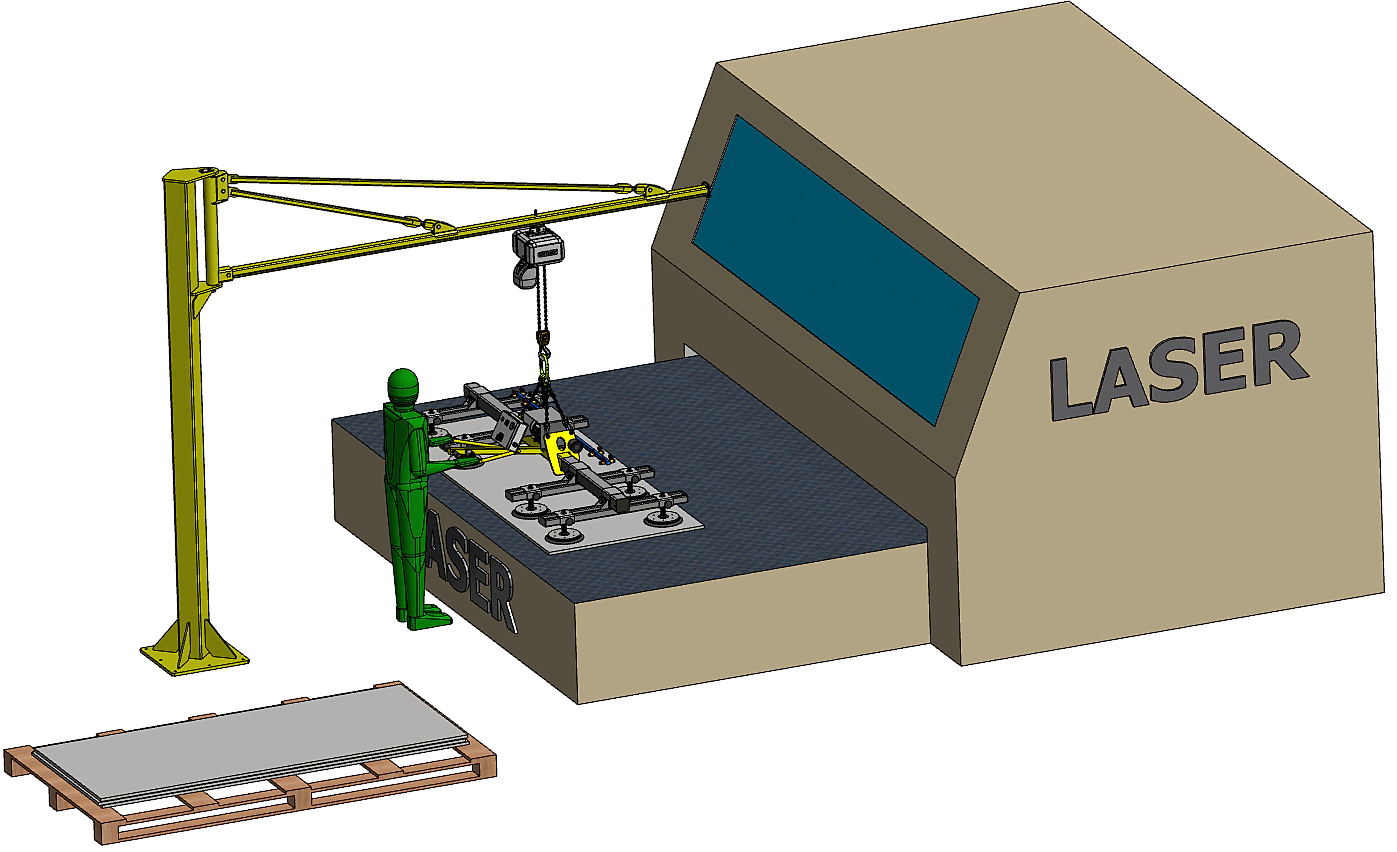

Vákuový uchopovač VM 150/4-2,5x1 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať stredne veľké veľkoformátové ploché bremená do hmotnosti 150 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Druhy možných manipulovaných bremien:
✓ oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
✓ sklenené tabule a dosky
✓ plastové tabule a dosky
✓ kameň s brúseným povrchom
✓ drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
Benefity:
- Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
- Variabilný – možnosť ručne a ľahko prestavovať priečne traverzy a samotné prísavky po traverze
- Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný – v každej situácii zaručene bezpečný
Základné technické údaje :
| Maximálna nosnosť | 150 kg (pri podtlaku –0.6 bar (-60 kPa)) |
|---|---|
| Určený k manipulácií | v horizontálnej polohe, zavesenie na zdvíhacie zariadenie |
| Vlastná hmotnosť | 90 kg |
| Max. rozmery bremena | 3000x1500 mm |
| Min. rozmery bremena | 2000x1000 mm |
| Napájanie zariadenia | a) 3 PE (PEN) 400VAC/50Hz/15VAC |
| b) 1 N PE 230VAC/50Hz/24VDC |
Informačná tabuľka:

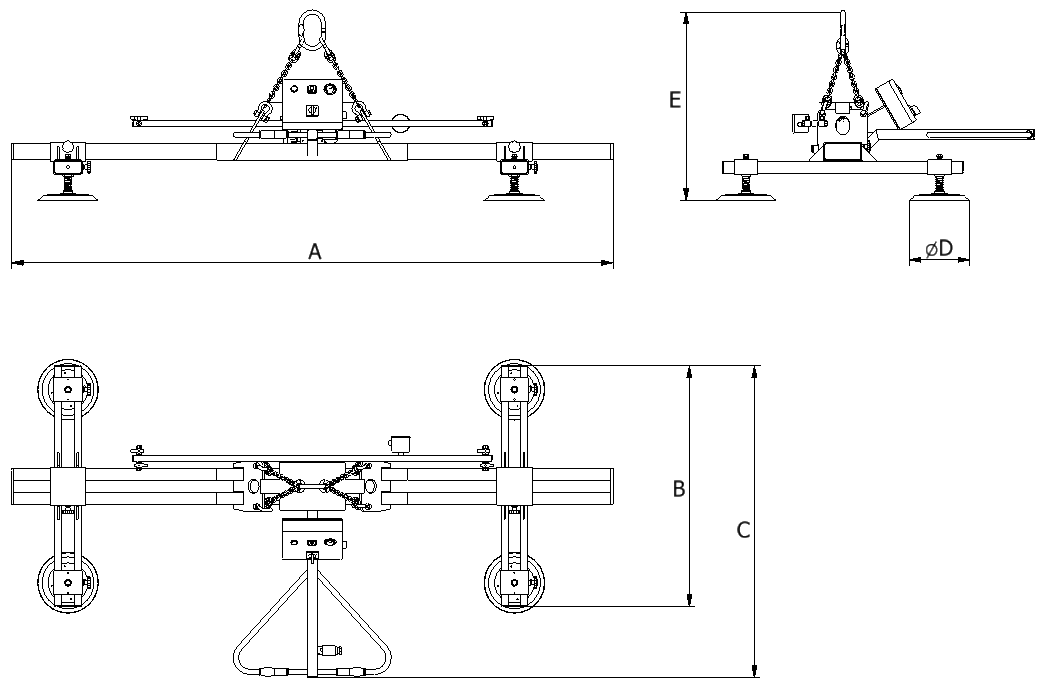

| Počet prísaviek / priemer (mm) | NOSNOSŤ (kg) | HMOTNOSŤ (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|---|---|
| 4/255 | 150 | 90 | 2520 | 1010 | 1308 | 255 | 780 |

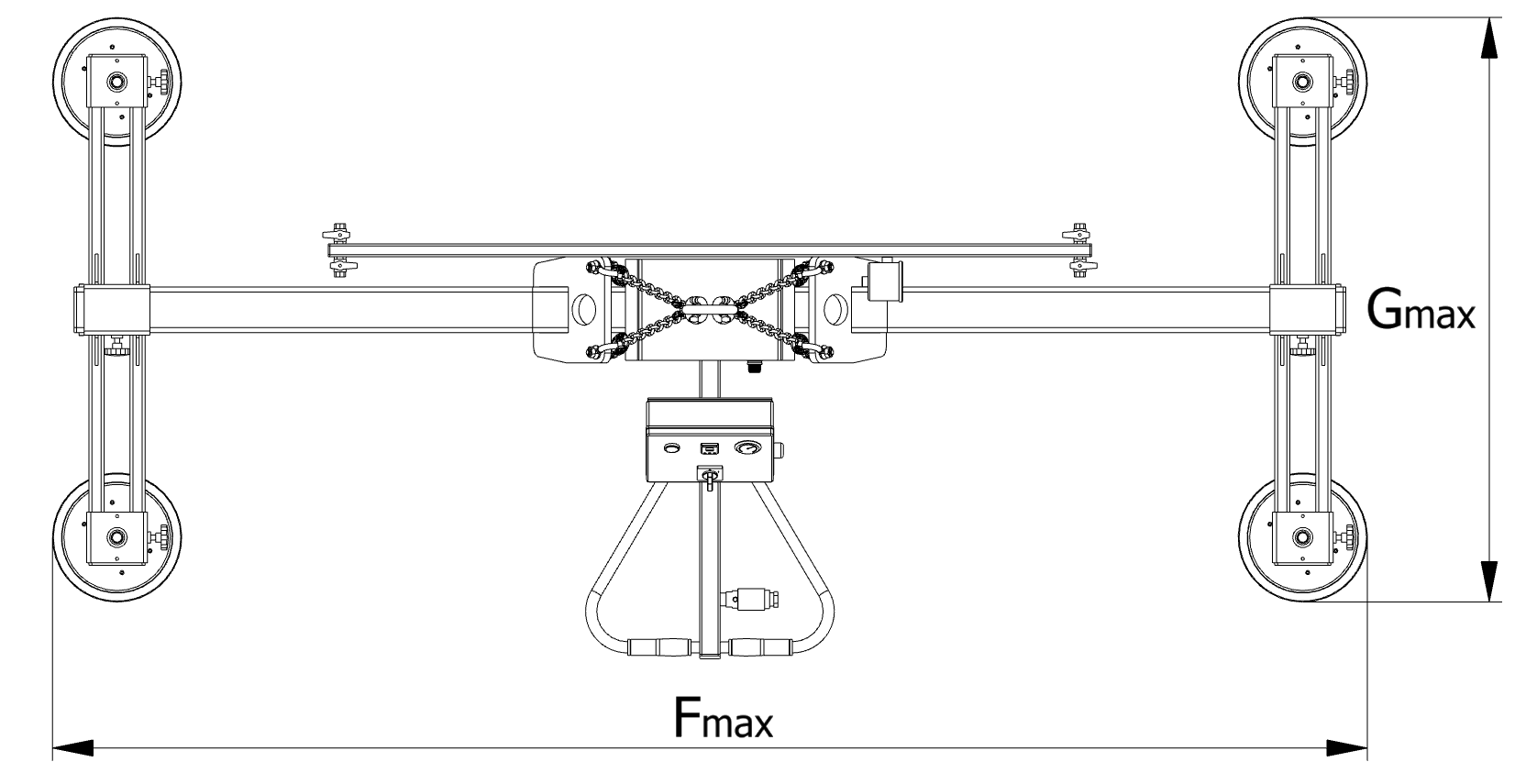

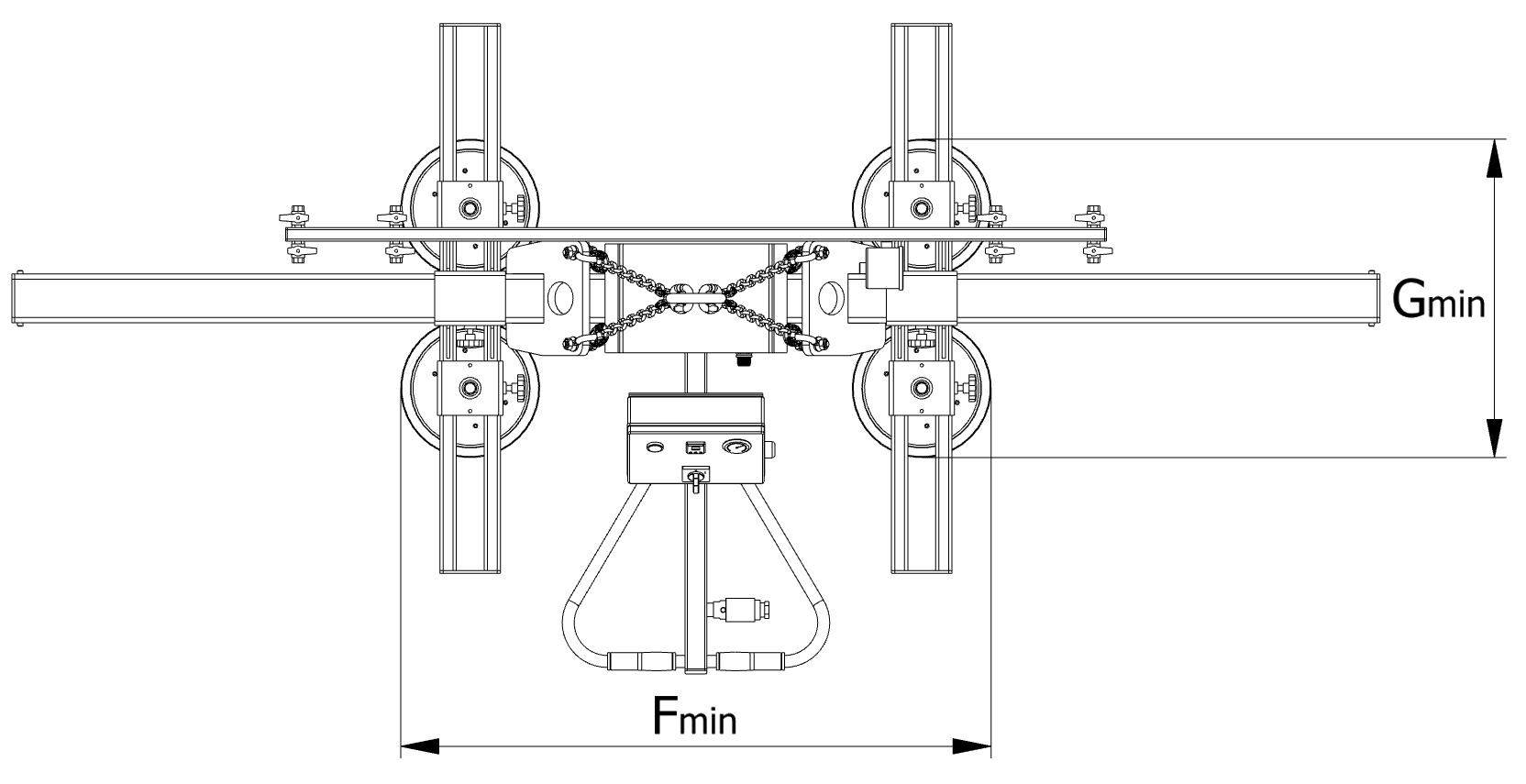

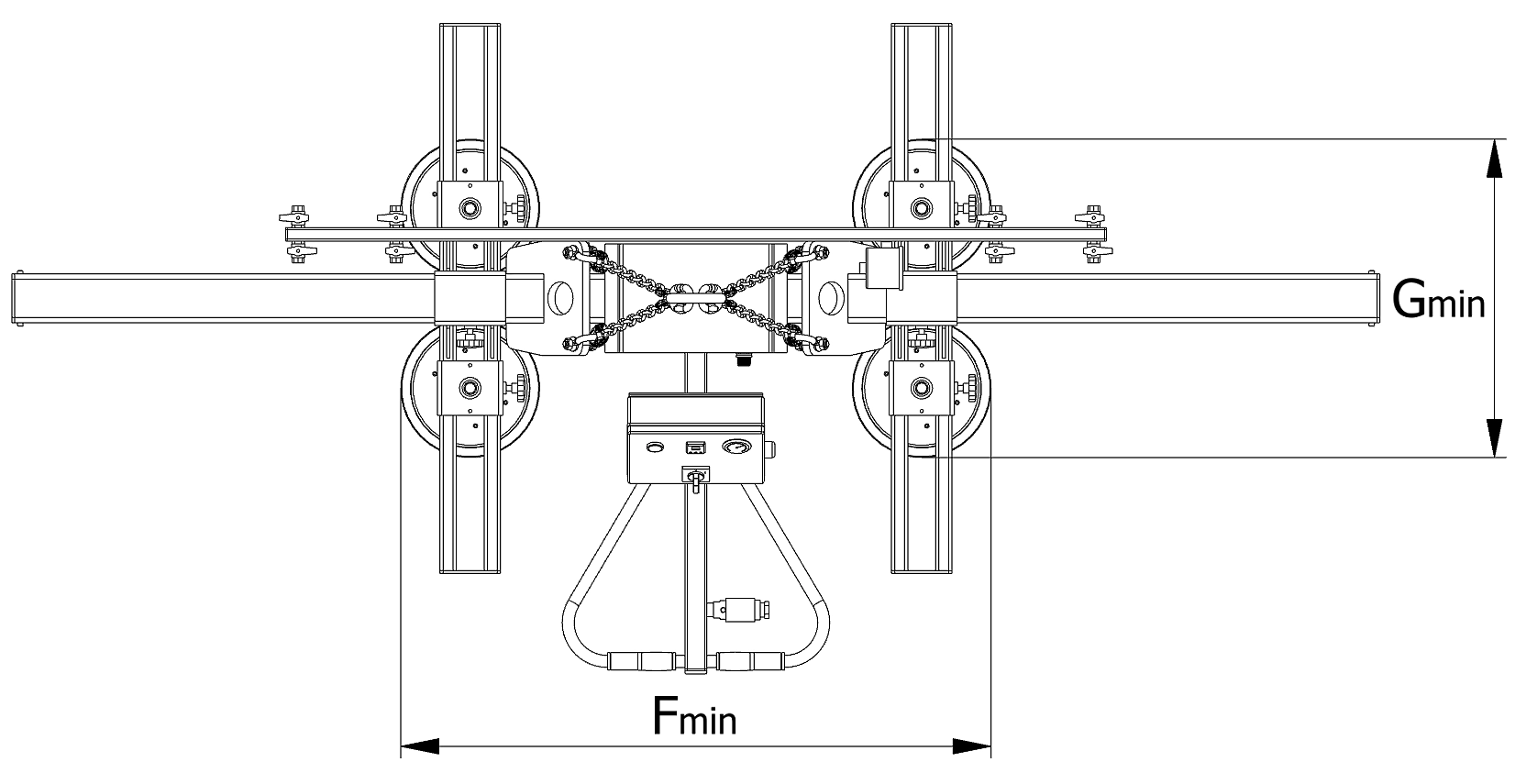

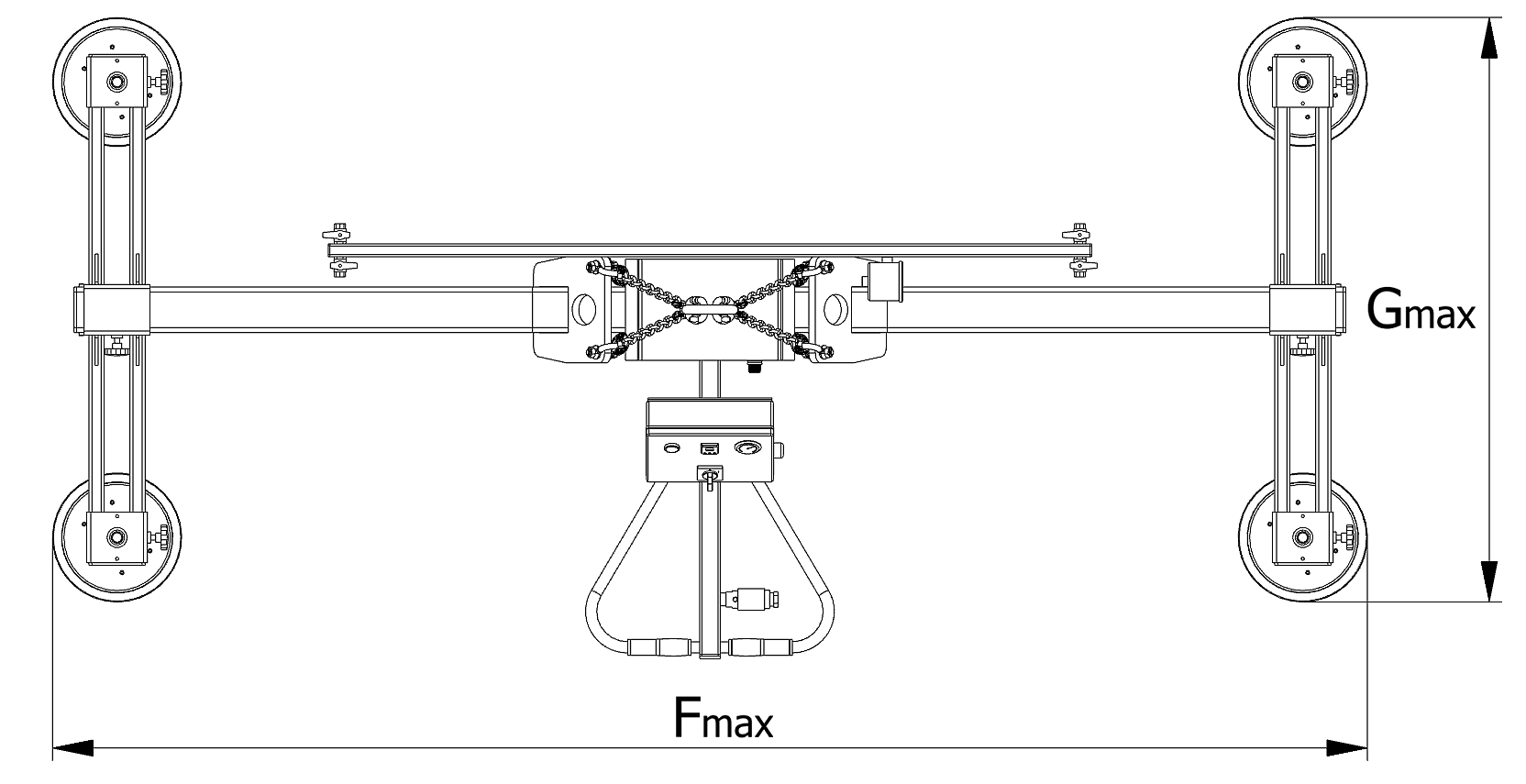

| F min (mm) | F max (mm) | G min (mm) | G max (mm) | ||||
| 1100 | 2590 | 600 | 1155 |
