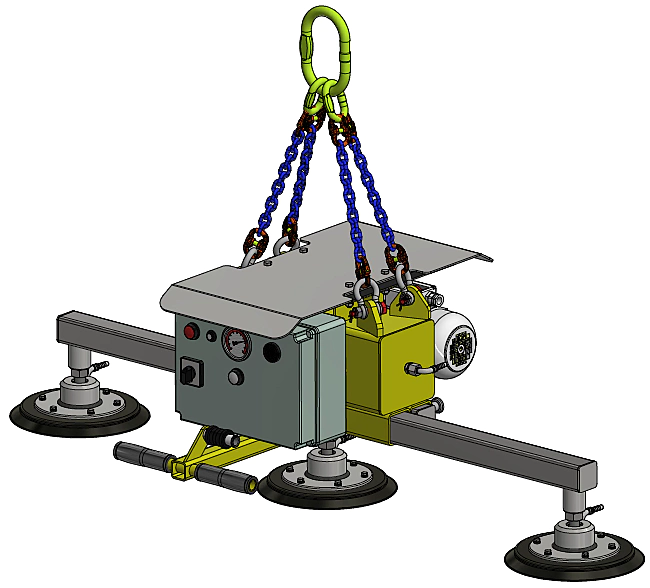

Vákuový uchopovač VM 200/3-1500
- hlavná nosná oceľová konštrukcia so štvorbodovým závesom
- tri prísavky s priemerom 255 mm
- ručne teleskopicky prestaviteľné krajné dve prísavky v osi „x“ o 255 mm
- možnosť ručného odstavenia vákua krajných dvoch prísaviek pre zmanipulovanie menších bremien
- vákuová pumpa – prevedenie (400V trojfázová sústava, alebo 230V jednofázová sústava)
- vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
- zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
- PRISAŤ / ODSAŤ bremeno cez ručne posuvný zaisťovací vákuový ventil vhodne umiestnený na ovládacej rukoväti VM
- dvojčinné ovládanie na odstatie bremena mechanické (elektromagnetické – cez špirálový tlačidlový ovládač - za príplatok)
- špirálový kábel na pripojenie manipulátora do 3 metrov
- rýchlo-upínací systém el. pripojenia cez konektor
Využitie:

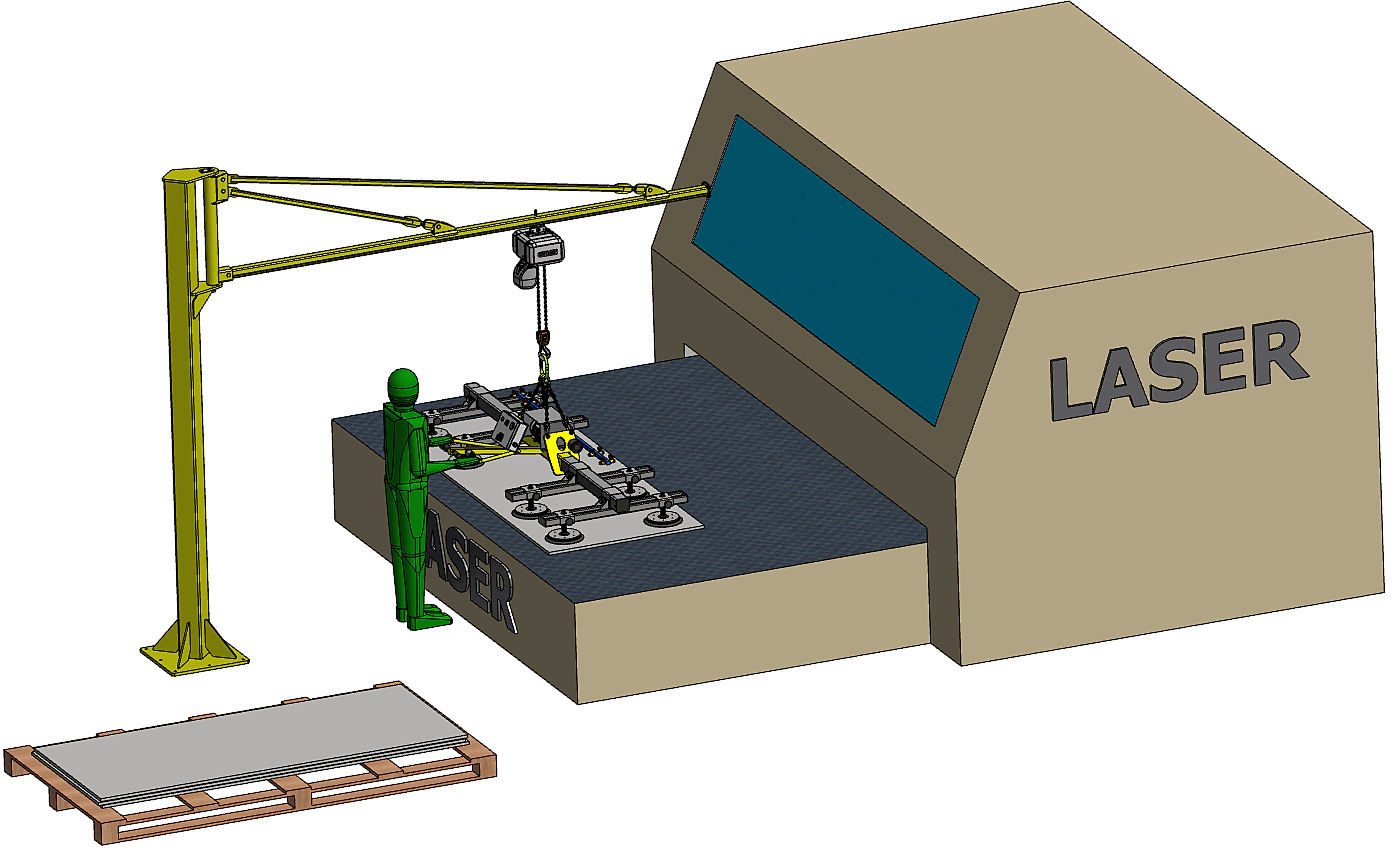

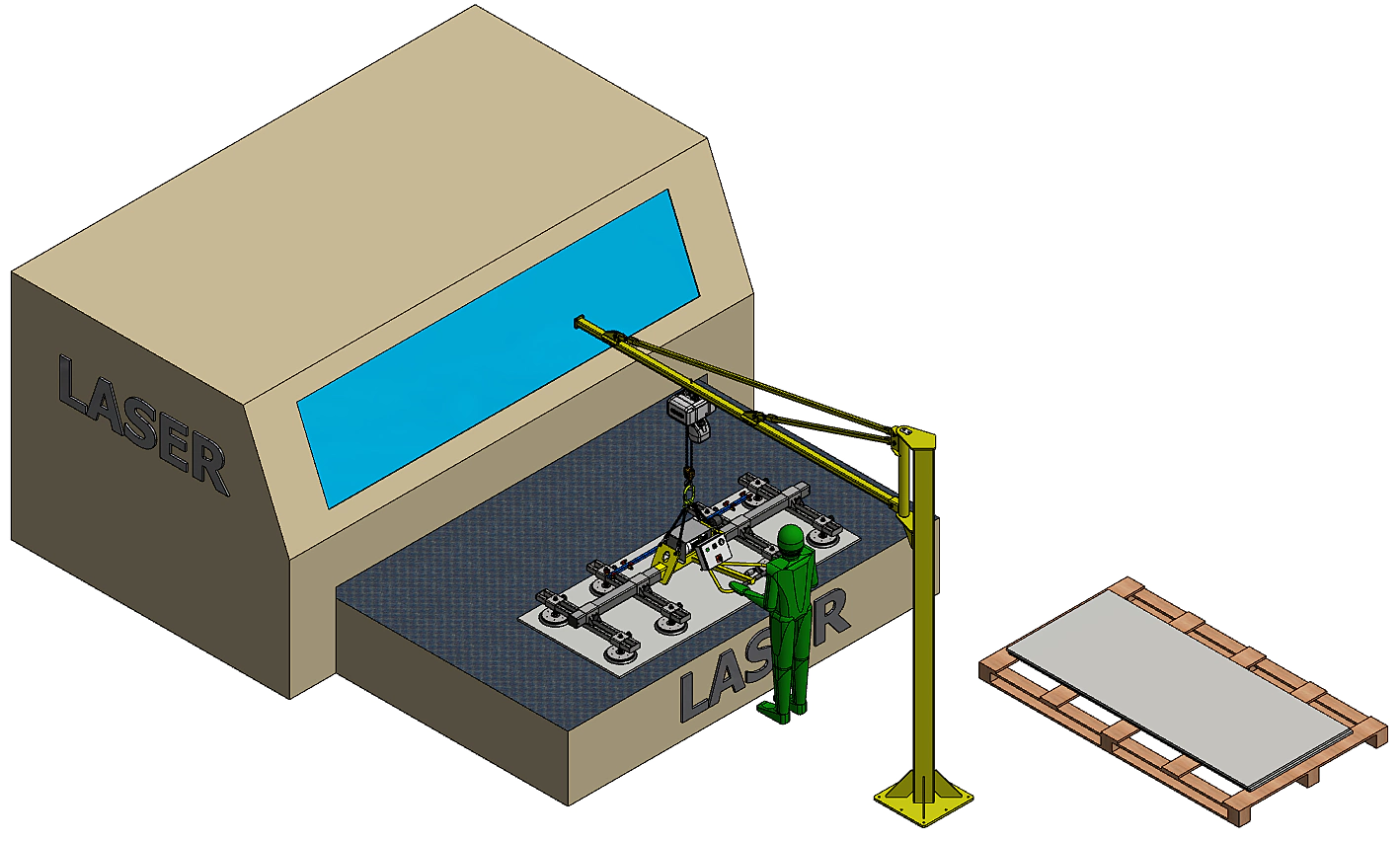

Vákuový uchopovač VM 200/3-1500 je šikovné uchopovacie zariadenie umožňujúce uchopiť a manipulovať úzke a stredne veľké bremená do hmotnosti 200 kg v horizontálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.
Druhy možných manipulovaných bremien:
✓ oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
✓ sklenené tabule a dosky
✓ plastové tabule a dosky
✓ kameň s brúseným povrchom
✓ drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou
Benefity:
- Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
- Variabilný – možnosť ručne teleskopicky prestavovať krajné dve prísavky v osi „x“ o 255 mm
- Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
- Bezpečný – v každej situácii zaručene bezpečný
Základné technické údaje :
| Maximálna nosnosť | 200 kg (pri podtlaku –0.6 bar (-60 kPa)) |
|---|---|
| Určený k manipulácií | v horizontálnej polohe, zavesenie na zdvíhacie zariadenie |
| Vlastná hmotnosť | 63 kg |
| Max. rozmery bremena | 2500x1250 mm |
| Min. rozmery bremena | 1000x300 mm |
| Napájanie zariadenia | a) 3 PE (PEN) 400VAC/50Hz/15VAC |
| b) 1 N PE 230VAC/50Hz/24VDC |
Informačná tabuľka:
| Počet prísaviek / priemer (mm) | NOSNOSŤ (kg) | HMOTNOSŤ (kg) | Dĺžka (mm) | Hĺbka (mm) | Výška (mm) |
|---|---|---|---|---|---|
| 3/255 | 200 | 63 | 995 (1495) | 716 | 921 |
