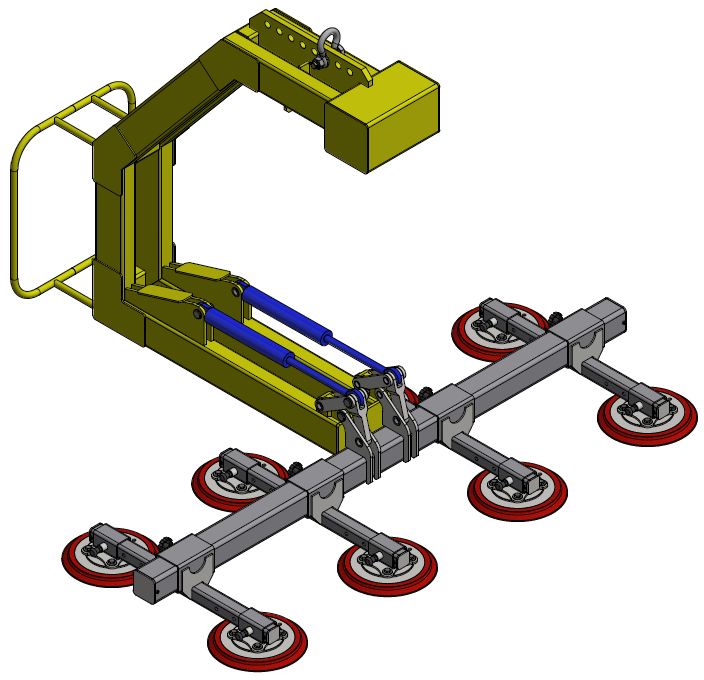

Vákuový uchopovač VM 500/8-180°/HYD

Základný popis:

  • hlavná nosná oceľová konštrukcia s viacpolohovým závesom
  • hydraulicky sklopná prísavka o max. uhol 180°
  • ručne prestaviteľné priečne traverzy v osi „x“
  • osem prísaviek o priemere jednej prísavky 300 mm
  • ručne prestaviteľné prísavky v osi „y“
  • možnosť ručného odstavenia vákua na krajných 4 prísaviek pre zmanipulovanie menších bremien
  • vákuová pumpa – prevedenie 400V trojfázová sústava
  • vákuový zásobník zaisťuje bezpečné zdvihnutie bremena aj v prípade neočakávaného výpadku elektrického napájania vývevy
  • zvuková a vizuálna signalizácia nedostatočného vákua v prísavkách
  • PRISAŤ - cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • ODSAŤ -  cez tlačidlový ovládač  vhodne umiestnený pri ovládacich rukovätiach na špirálovom kábli do 3 m
  • SKLÁPANIE bremena o 0° / 180° cez tlačidlový ovládač na špirálovom kábli do 3 m
  • špirálový kábel na pripojenie manipulátora do 3 metrov
  • rýchlo-upínací systém el. pripojenia cez konektor

Využitie:

Vákuový uchopovač VM 500/8-180°/HYD je uchopovacie zariadenie umožňujúce uchopiť a manipulovať veľkoformátové ploché bremená do hmotnosti 500 kg v horizontálnej a vertikálnej polohe v pracovnom priestore, ktorý je daný dosahom zdvíhacieho zariadenia (žeriav, alebo iné zdvíhacie zariadenia), na ktorom bude zavesený.

Druhy možných manipulovaných bremien:

  • sklenené tabule a dosky
  • oceľové formáty plechov, dosiek a neželezných kovov (i nemagnetické)
  • plastové tabule a dosky
  • kameň s brúseným povrchom
  • drevené tabule a dosky opatrené povrchovou nepriedušnou úpravou

Benefity:

  • Jednoduchý – veľmi praktické a účelové zariadenie s jednoduchým ovládaním
  • Variabilný – možnosť ručne a ľahko prestavovať samotné prísavky po traverze
  • Spoľahlivý – zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • Bezpečný – v každej situácii zaručene bezpečný

Základné technické údaje :

Maximálna nosnosť500 kg (pri podtlaku –0.6 bar (-60 kPa))
Určený k manipuláciív horizontálnej, alebo vertikálnej polohe, zavesenie na zdvíhacie zariadenie
Vlastná hmotnosť290 kg
Max. rozmery bremena3000x1500 mm
Min. rozmery bremena2000x1000 mm
Napájanie zariadeniaa) 3 PE (PEN) 400VAC/50Hz/15VAC

Informačná tabuľka :

Počet prísaviek / priemer (mm)NOSNOSŤ (kg)HMOTNOSŤ (kg)Šírka (mm)Hĺbka (mm)Výška (mm)Priemer prísavky (mm)
8/300500290201017761583300

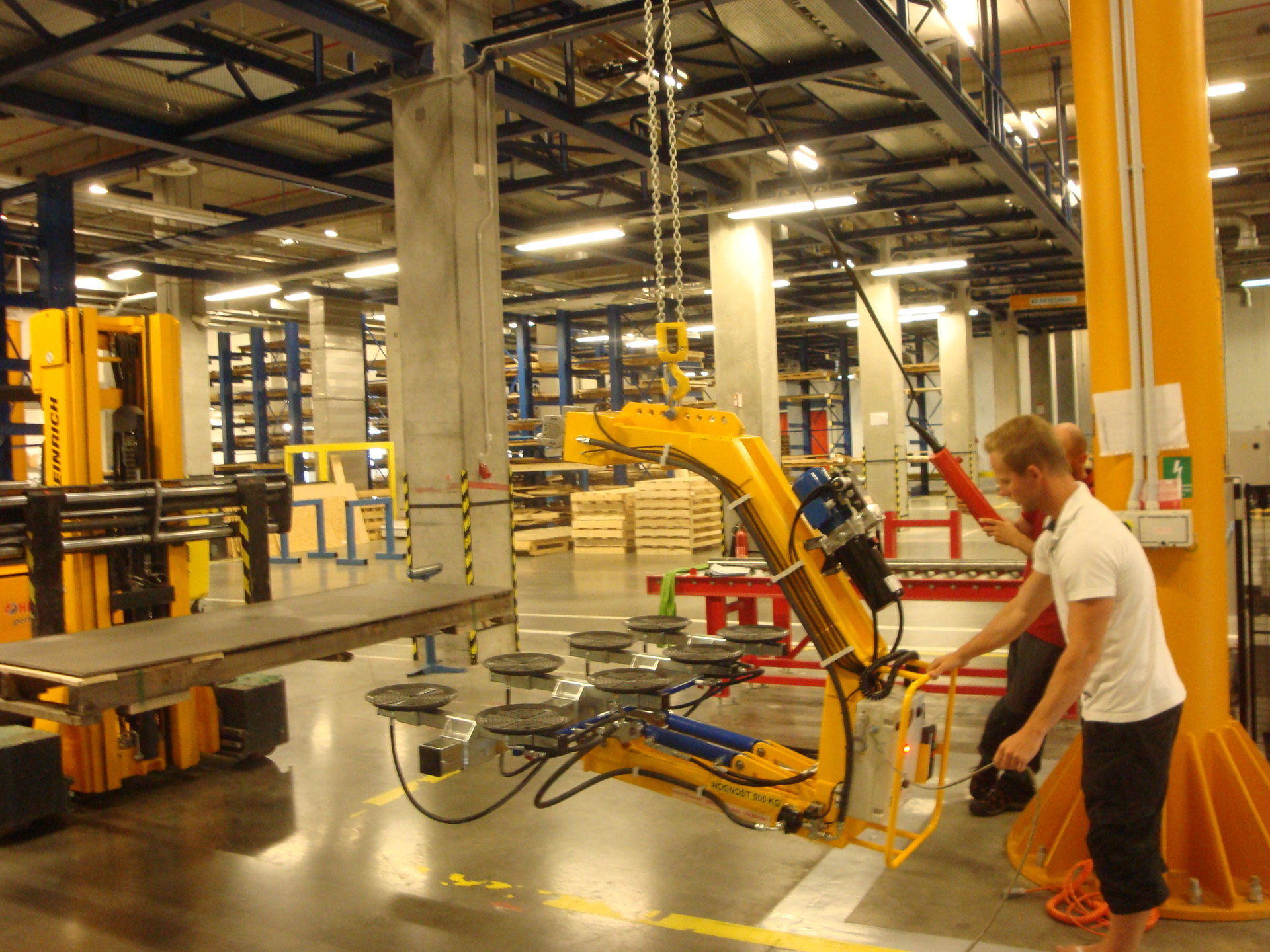

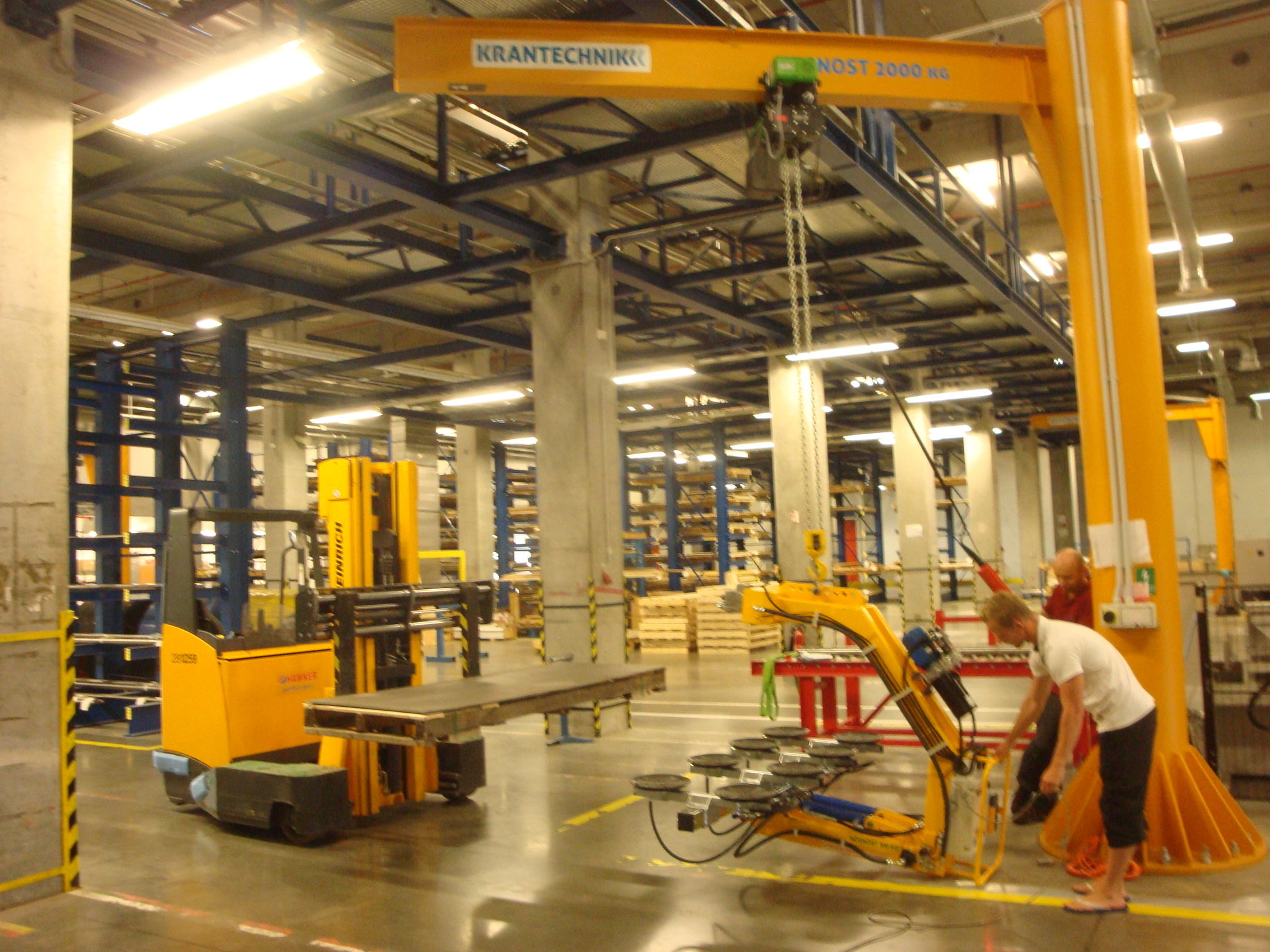

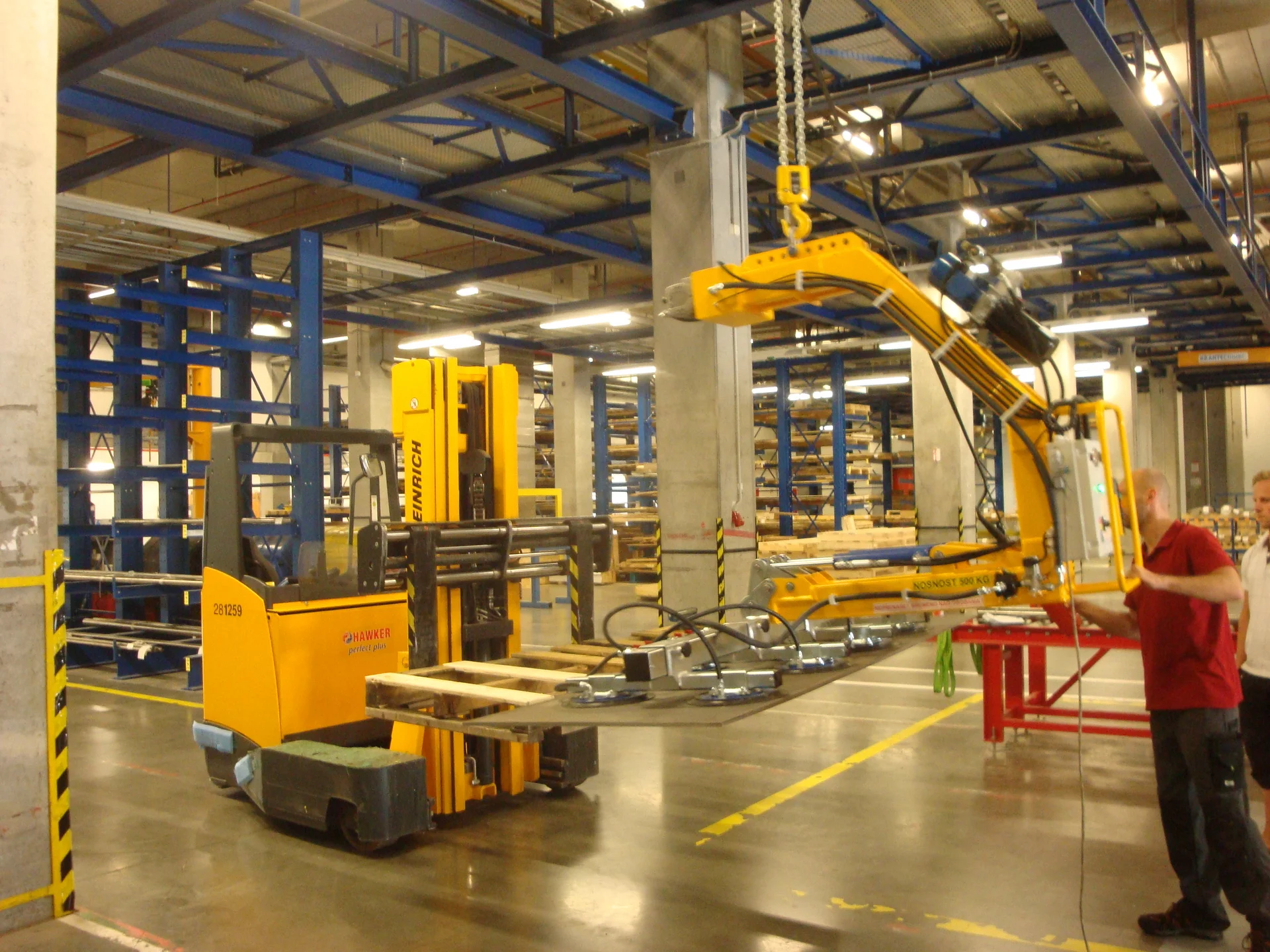

Fotogaléria

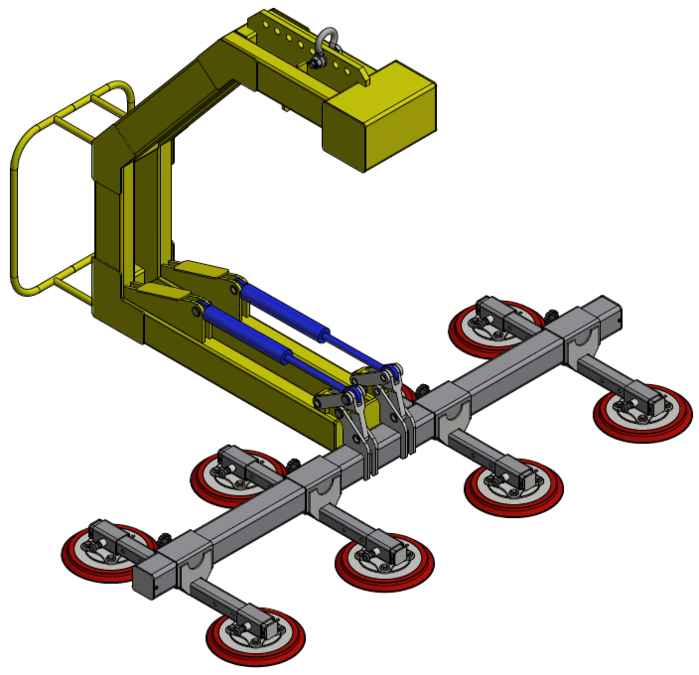

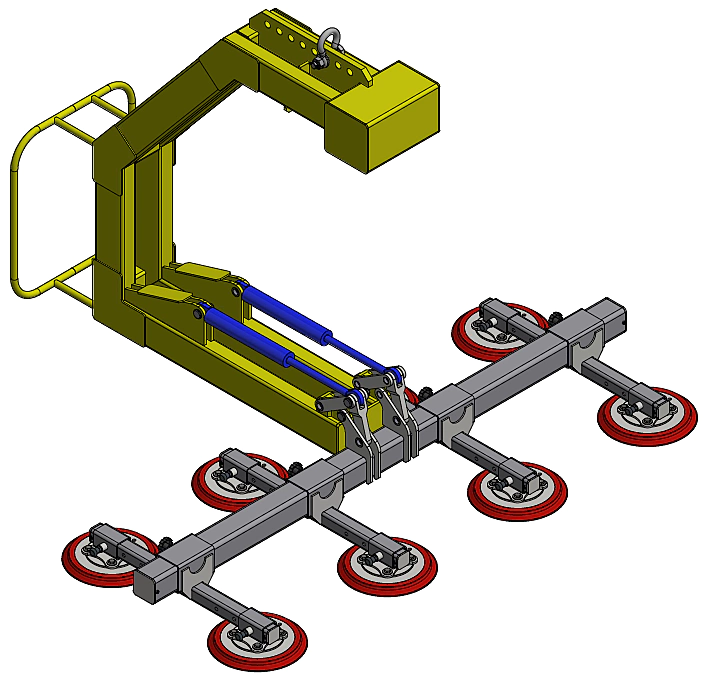

3D modely / výkresy
