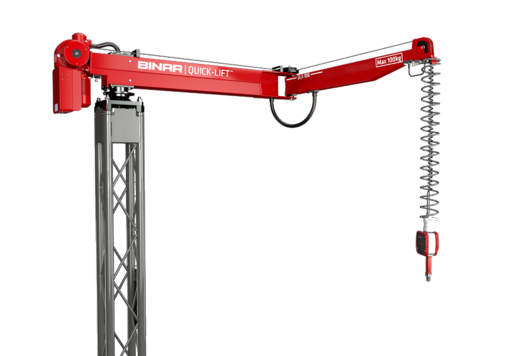

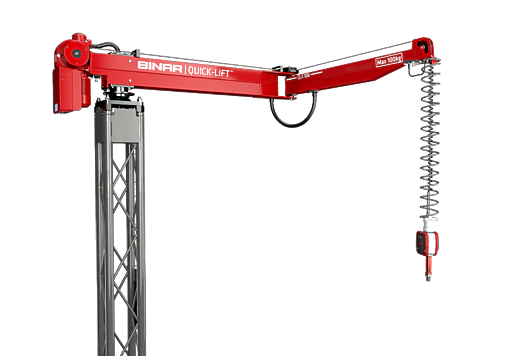

Elektronický balancér Quick-lift Arm (QLAi) – stĺpové prevedenie

Elektronický balancér Quick-lift Arm (QLAi) - stĺpová konštrukcia je sofistikové balančné zdvíhacie zariadenie s vlastnou stĺpovou konštrukciou, ručným otočením a elektrickým zdvihom.

Popis:

Tieto elektronické balancéry od špičkového švédskeho výrobcu spoločnosti BINAR spĺňajú najvyššie ekologické, ergonomické a bezpečnostné štandardy. Jednoduchá manévrovateľnosť, okamžitá odozva na pohyb. Vysoká bezpečnosť vďaka použitiu inteligentného operačného systému. Nízka spotreba energie, dlhá životnosť. Silou okolo 20 gramov sa zdvíha bremeno o hmotnosti niekoľko desiatok kilogramov. Pohyb je zabezpečený patentovaným vyrovnávacím systémom. Balancér je umiestnený na stĺpe s variabilnými výškami 3000 – 5000 mm.  Koncový nástroj (gripper) je skonštruovaný podľa potrieb zákazníka. Inteligentné 1/0 signály pre optimálne dodržanie funkčnosti. Jednoduchá USB komunikácia. Existuje už celá rada koncových (gripperov), ktorá bola použitá pri rôznych technických riešeniach, napr. v automobilovom priemysle, elektrotechnickom priemysle a iných odvetviach.

Využitie:

Elektronický balancér Quick-lift Arm (QLAi) - stĺpová konštrukcia je zdvíhacie zariadenie, ktoré sa inštaluje na betónovú podlahu haly uživateľa chemickými kotvami, alebo na mobilnú oceľovú paletu (opcia) Manipulátor je vhodný na manipuláciu bremena pod ťažiskom.
Tento balancér je možné realizovať v odstupňovaných rozsahoch nosnosti od 50 kg do 300 kg.

Video ukážka

Benefity:

  • SPOĽAHLIVÝ
    - elektronický systém zaručuje vysokú spoľahlivosť a minimálnu údržbu
  • BEZPEČNÝ
    - v každej situácií zaručene bezpečný a ergonomický pre obsluhu
  • VARIABILNÝ
    - spolupracuje s vákuovými, pneumatickými, mechanickými nástrojmi na uchopenie bremena
    - vhodný pre manipuláciu s bremenom pod ťažiskom
  • ÚČELNÝ
    - svojou univerzálnosťou a širokou ponukou konštrukčných systémov splní aj najnáročnejšie požiadavky priemyslu

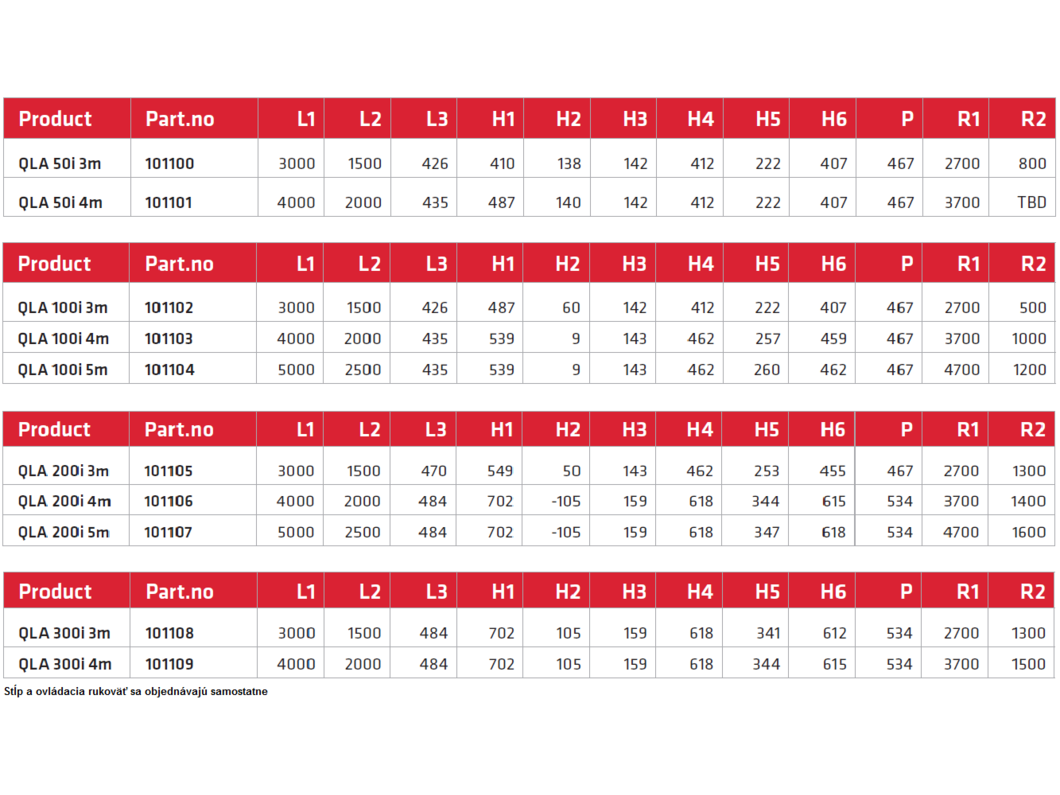

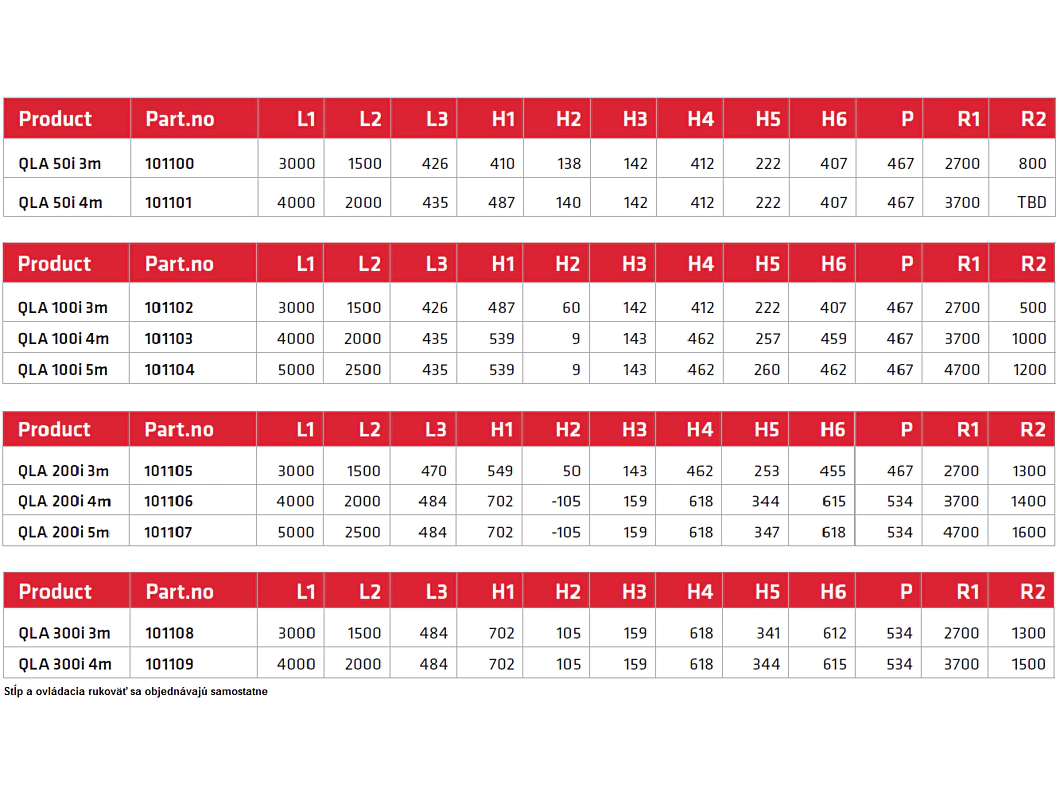

Základné technické údaje :
TYPQLA 50iQLA 100iQLA 200iQLA 300i
Maximálna nosnosť:50 kg100 kg200 kg300 kg
Pohon zdvihu:Kontinuálne riadený asynchrónny elektromotorKontinuálne riadený asynchrónny elektromotorKontinuálne riadený asynchrónny elektromotorKontinuálne riadený asynchrónny elektromotor
Zdvih:2700 mm2700 mm2700 mm2700 mm
Dĺžka výložníka ramena:3000 mm, 4000 mm3000 mm, 4000 mm, 5000 mm3000 mm, 4000 mm, 5000 mm3000 mm, 4000 mm, 5000 mm
El. zapojenie:230V, 50–60 Hz, 1 fáza, 10 A230V, 50–60 Hz, 1 fáza, 10 A230V, 50–60 Hz, 1 fáza, 10 A230V, 50–60 Hz, 1 fáza, 10 A

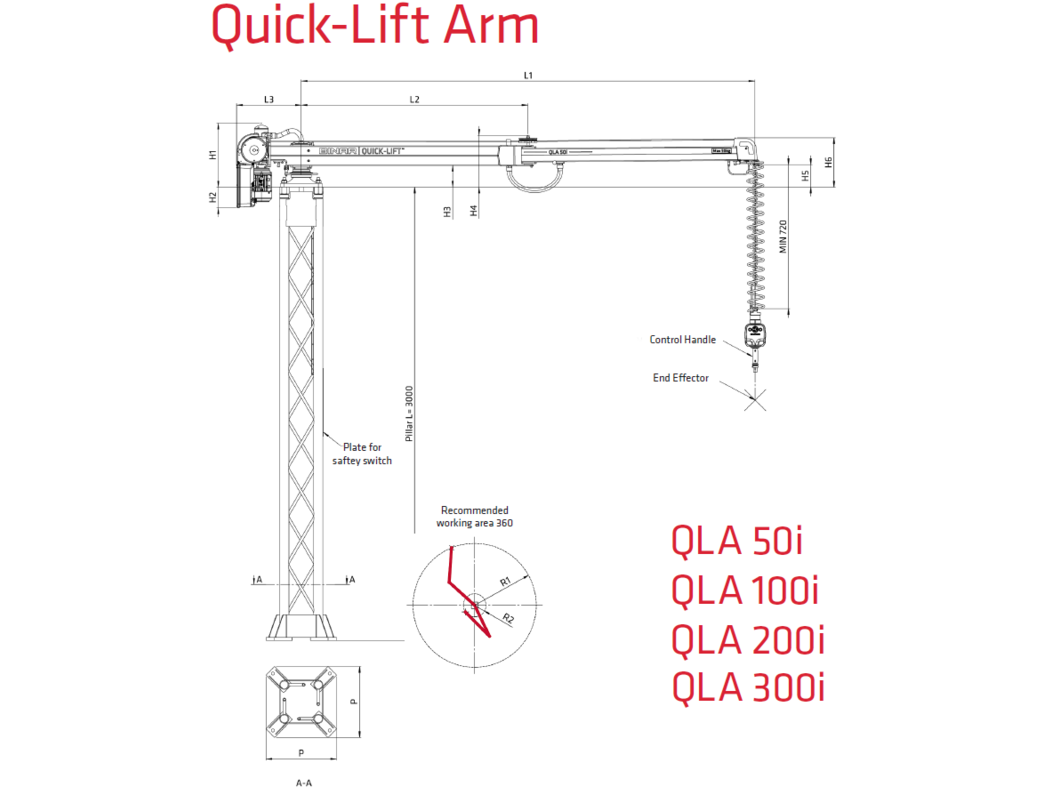

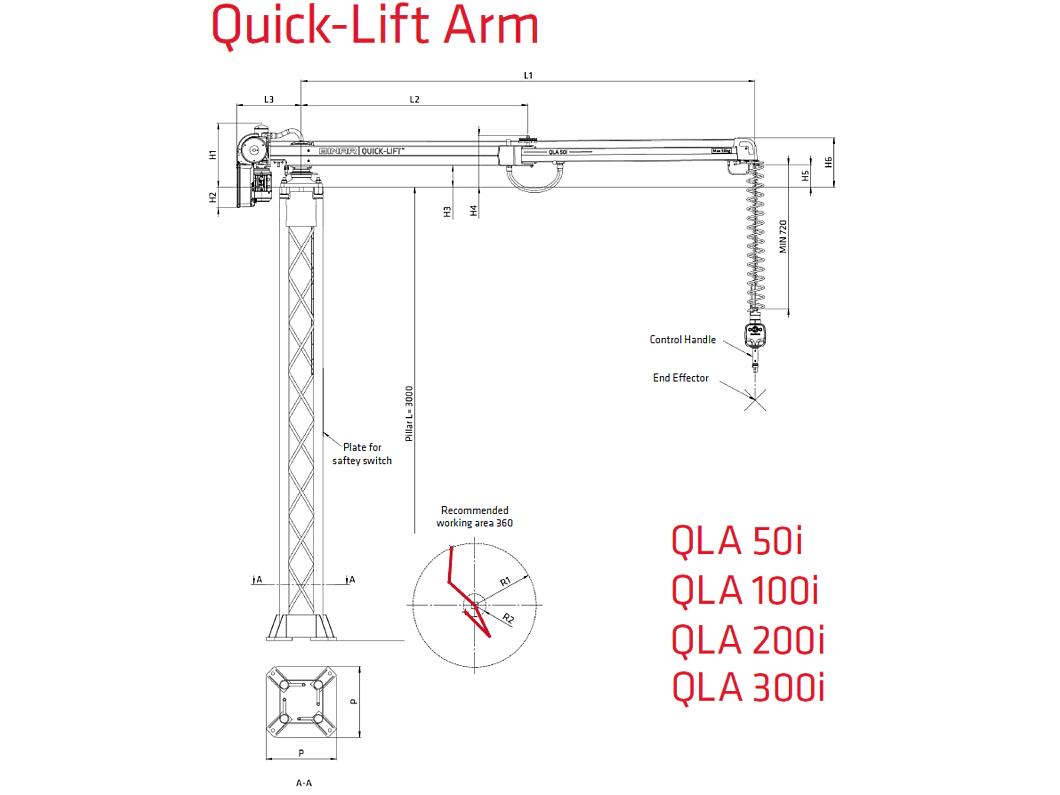

QLA-50i--stlpova-konstrukcia-technicke-parametre-na-stiahnutie.pdf
QLA-100i--stlpova-konstrukcia-technicke-parametre-na-stiahnutieflet.pdf
QLA-200i--stlpova-konstrukcia-technicke-parametre-na-stiahnutie.pdf
QLA-300i--stlpova-konstrukcia-technicke-parametre-na-stiahnutie.pdf

Fotogaléria - manipulácia s autosedačkou pomocou mechanicko-pneumatického nástroja

Manipulácia s plechom
Manipulácia s plechom

Fotogaléria - manipulácia so zvarencom pomocou mechanicko-pneumatického nástroja

Fotogaléria - manipulácia so spalovacími modulmi pomocou mechanicko-pneumatického nástroja

Fotogaléria - manipulácia s paletami pomocou mechanického nástroja
